REGULATOR MOCY SILNIKA LED 12V 24V 50V 40A PWM DC

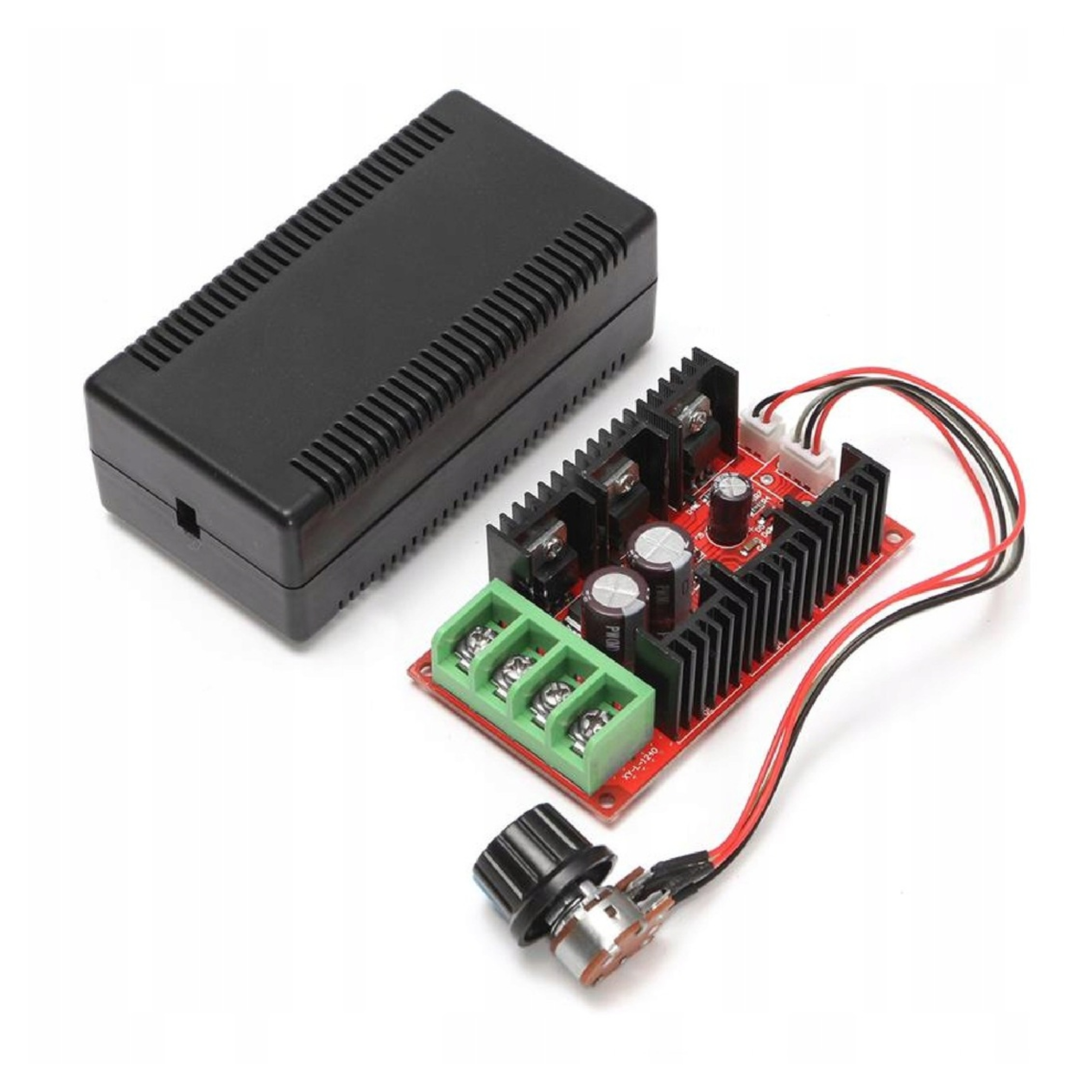

Regulator PWM silnika DC 10-50V 40A z obudową

Sterownik prędkości obrotowej do wentylatorów i silników elektrycznych prądu stałego o napięciu 10 lub 50V stosowany zwykłe w maszynach, pojazdach itp.

Regulacji dokonujemy widocznym potencjometrem na przewodzie ok. 20cm.

Regulator posiada włącznik w potencjometrze przez co nie ma potrzeby stoswania dodatkowe włącznika przed układem.

Regulator pozwala również na pracę z np. oświetlenie ( zwykłe żarówki 10-50V czy np grzałki elektryczne 10-50V ).

Regulacja odbywa sie w technologii impulsowej PWM, więc straty mocy sa niewielkie ( Regulator wyposażony w fabryczne radiatory i obudowę).

Regulator wyposażony w diode LED wskazującą pracę układu.

Układ jest niezawodny i wysokiej wydajności. Duże aluminiowe radiotory na tranzystorach MOSFET. Zastosowane tranzystory posiadająniskie opory przewodzenia.

Dane techniczne:

• Płynna regulacja obrotów w zakresie: 0%, 5 - 99 %;
• Regulator posiada funkcję wyłączenia, pozycję 0 przez co nie jest wymagana instalacja dodatkowa włącznik przed układem;
• Włącznik i wyłącznik w potencjometrze;
• Niski poziom generowanych zakłóceń;
• Prąd spoczynkowy: 0,025A
• Zasilanie - 10-50V DC;
• Wymiary płytki 90 x 51 x 30 mm;
• Wymiary obudowy 105 x 55 x 40 mm;
• Potencjometr zamocowany na przewodzie ok. 20cm
• Potencjometr 50K Ohm z plastikową gałką;
• Otwory montażowe na płytce;
• Obudowa posiada otwory wentylacyjne;
• Waga: 114g

Dopuszczalna moc obciążenia: 0.01-2000 W:

• Napięcie pracy 12 V: 12 V * 40A = 480 W (max)
• Napięcie pracy 24 V: 24 V * 40A = 960 W (max)
• Napięcie pracy 36 V: 36 V * 40A = 1440 W (max)
• Napięcie pracy 50 V: 50 V * 40A = 2000 W (max)

Zastosowania:

• Regulacja obrotów silników DC do 2000w(chwilowo);
• Regulacji natężenia światła (ściemniacz) LED;
• Płynna regulacja obrotów silników DC;
• Sterowanie cewkami zaworów;
• Regulacja temperatury w grzałek , grzejników itp.

Schemat podłączenia

Podłączenie regulatora jest bardzo proste. Podłączamy 4 przewody do zacisków regulatora wedug kolejności:

1. Motor - - Wyjście -(silnik lub inne)
2. Motor + Wyjście +(silnik lub inne)
3. Power + Wejście +(akmulator, zasilacz)
4. Power + Wejście -(akmulator, zasilacz)

Wystarczy podłączyć zasilanie 10-50V oraz odbiornik.

Zestaw zawiera:

• Regulator obrotów 10-50V 40A wraz z obudową.
