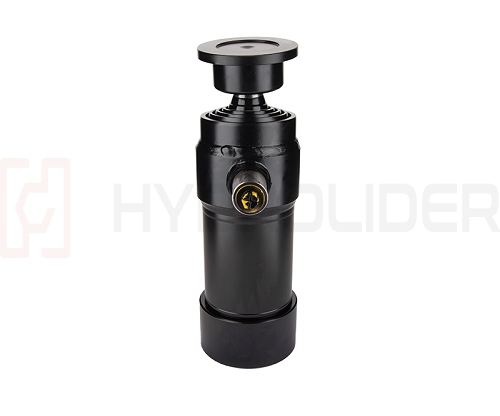

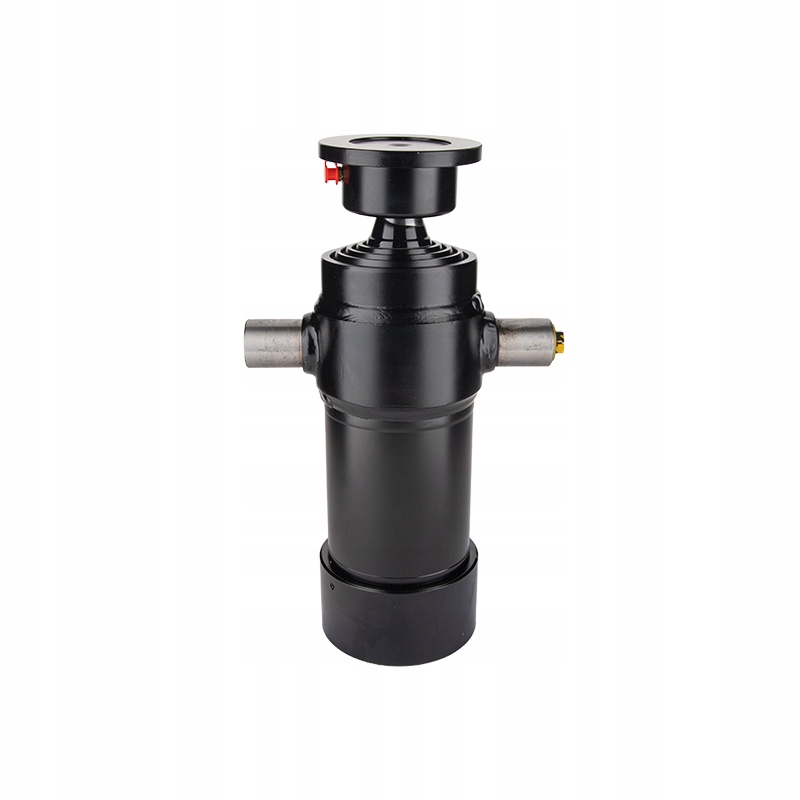

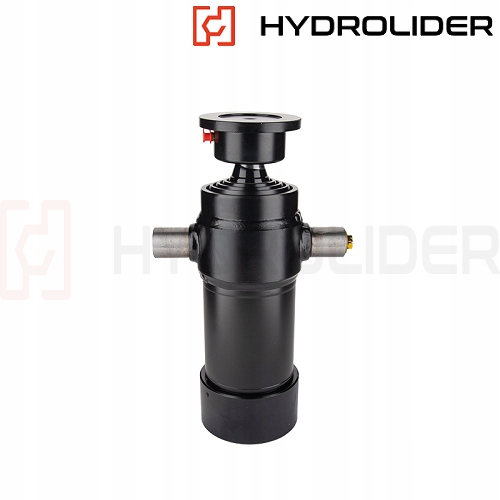

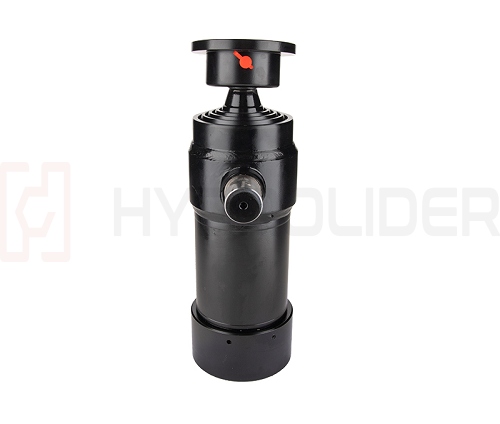

SIŁOWNIK TELESKOPOWY O SKOKU 700mm

W ZESTAWIE Z GNIAZDEM MOCUJĄCYM

Produkcja:

Oryginalny produkt marki Hydrolider, symbole producenta: 1.30.80.016; CT 75/3/700

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Kompaktowa budowa i niski profil powoduje, że siłownik idealnie nadaje się do pojazdów niskopodwoziowych lub nisko osadzonej skrzyni ładunkowej przyczepy.

Informacje ogólne:

• Ilość członów (tłoczysk): 3
• Prędkość maksymalna tłoczysk 0,5m/s
• Zapotrzebowanie oleju: 2,5 litra
• Maksymalne ciśnienie robocze: 16 MPa
• Próg czułości (ciśnienie rozruchu): 0,5 MPa

Parametry pracy:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

DROGI KLIENCIE PRZECZYTAJ TO ZANIM WYBIERZESZ DOSTAWCĘ SIŁOWNIKA:

To, co widać na zdjęciu totylko metalowe elementy, z których zbudowany jestsiłownik. Taknaprawdę siłownik jest tyle warty co wewnętrzne uszczelnienia wykorzystanedo jego budowy. Zapewniamy, że wszystkie nasze siłowniki posiadają wzmacniane uszczelnienia, które nie są produkowane w Chinach iinnychkrajach dalekiego wschodu. Jeśli zależy Ci na jakości i trwałości to wybierz siłowniki marki Hydrolider, które jako jedyne dają gwarancję niezawodności na lata.

Warto wiedzieć:

Hydrauliczne siłowniki teleskopowe składają się z kilku cylindrów, o coraz mniejszej średnicy zmontowanych jeden w drugim i kolejno się wysuwających. W ten sposób możliwe jest uzyskanie dużego skoku, przy małej długości złożonego siłownika.

W hydraulicznych siłownikach teleskopowych jednostronnego działania olej pod ciśnieniem działa z jednej strony powodując wysuwanie poszczególnych członów siłownika.Powrót teleskopu realizowany jest pod wpływem siły zewnętrznej (najczęściej pod wpływem ciężaru skrzyni wyładowczej przyczepy).

Dopływ i spływ oleju odbywa się tym samym przewodem, kierunkiem przepływu oleju steruje operator maszyny poprzez zawór rozdzielający (dźwignię).

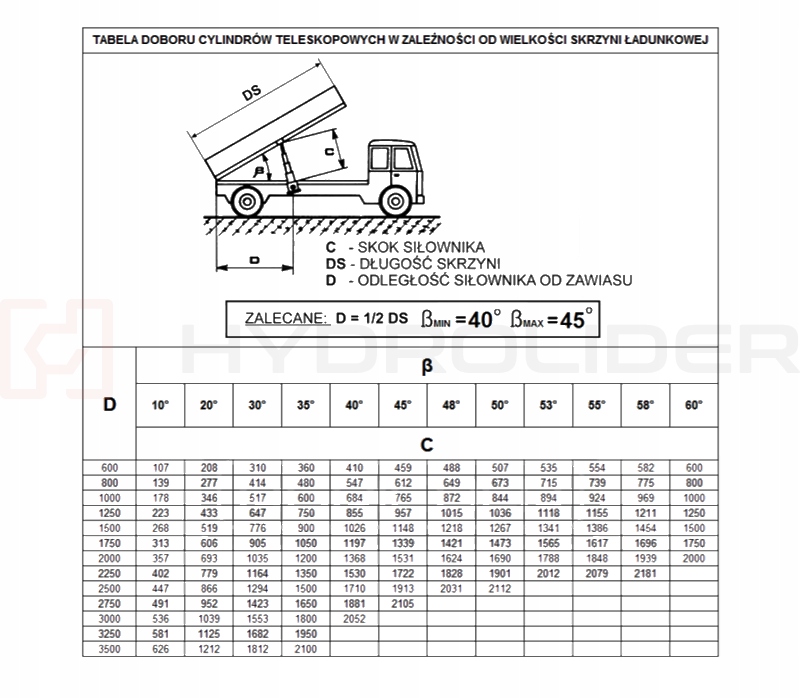

Zalecany kąt nachylenia skrzyni przy rozładunku powinien mieścić się między 40 a 45 stopni. Miejsce montażu siłownika powinno być w połowie długości skrzyni załadunkowej. Poniżej przydatne tabele i schematy przy doborze odpowiedniego siłownika, znając długość skrzyni załadunkowej:

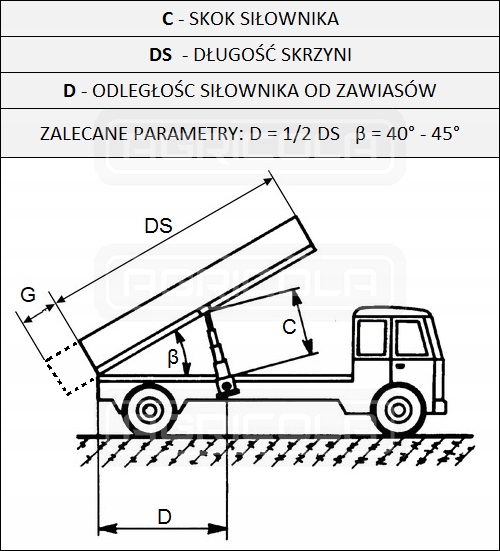

Dane przydatne przy doborze siłownika do skrzyni ładunkowej:

• max ciężar sypkiego ładunku + ciężar skrzyni (12MPa): 4 T
• max ciężar sypkiego ładunku + ciężar skrzyni (16MPa): 5 T
• maksymalna odległość od siłownika do zawiasów (D): 1000mm
• długość skrzyni przy wywrocie na tył (DS): 2000mm
• możliwość wydłużenia skrzyni wysuwając ją poza zawiasy (G)

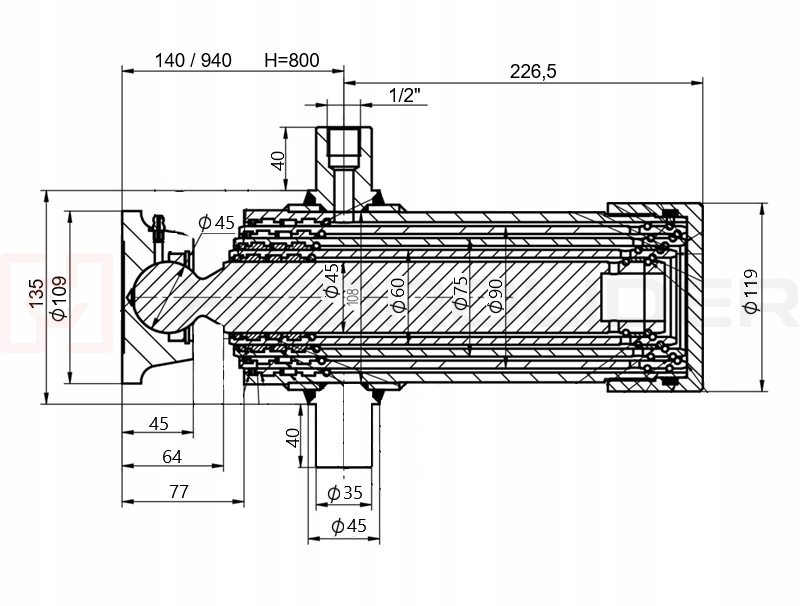

Siła wysuwusiłownika na poszczególnych sekcjach 12/16MPa (T):

• pierwszy człon średnica 75mm - 5,4T / 7,2T
• drugi człon średnica 60mm - 3,5T / 4,6T
• trzeci człon średnica45mm - 1,9T / 2,6T
