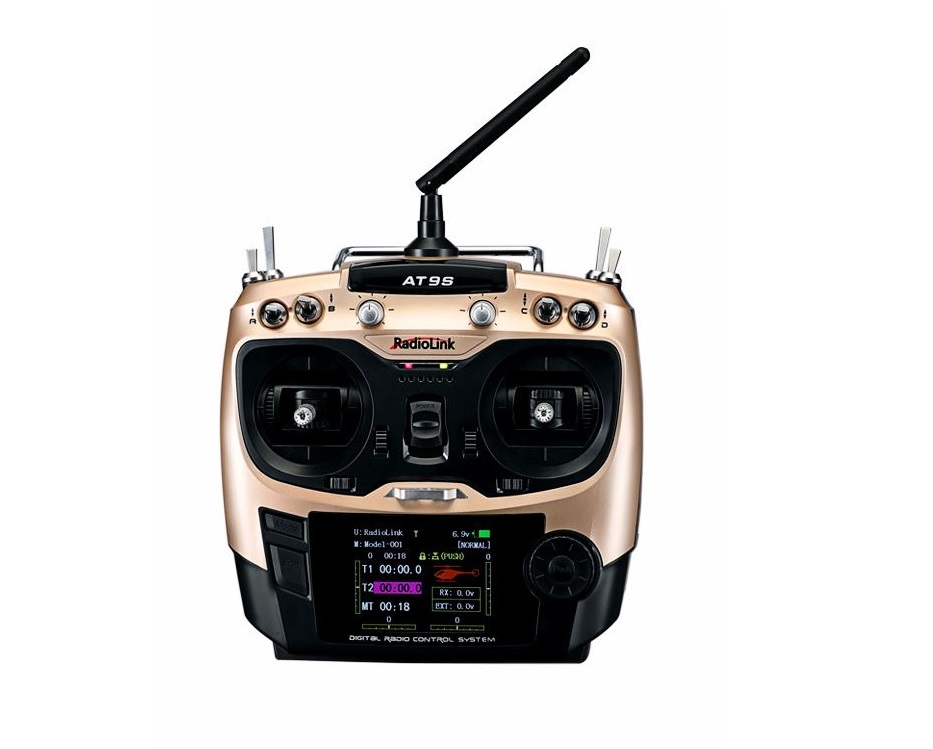

RadioLink Aparatura AT9S Pro 10CH 2.4GHz Mode 2 Telemetria + Odbiornik R9DS

Новейшая версия устройства RadioLink AT9S является универсальной, отлично подходит для начинающих и продвинутые модельеры радио для поддержки моделей планеров с дистанционным управлением, беспилотных летательных аппаратов, вертолетов, лодок и самолетов с дизельными и электрическими двигателями. Аппарат имеет миксер V-Tail i Elevon. Кроме того, аппарат имеет функции телеметрии, благодаря чему, применяя дополнительные датчики, например PRM-01, позволят дистанционно контролировать напряжение блока питания двигателя или также котрол силы сигнала RSSI. Аппаратура проста в программировании, интуитивно понятна в эксплуатации и богато оборудованная. Большой цветной ЖК-дисплей позволит вам легко и быстро настроить все необходимые настройки для данной модели. Передача данных на частоте 2,4 ГГц и модуляция DSSS обеспечивает максимальную безопасность использования и отсутствие помех во время работы.

Szerokie spektrum DSSS + FHSS

Aparatura AT9S wyposażona jest w system DSSS (Direct Sequence Spread Spectrum) oraz obsługuje efektywną i odporną na zakłócenia modulację QPSK (Quadrature Phase Shift Keying) dzięki czemu zapewnia lepszą wydajność oraz stabilną kontrolę na długie dystanse. Stabilny zasięg powyżej 900m na ziemi1 i 3400m w powietrzu.

Telemetria w czasie rzeczywistym

Możliwość kontroli w czasie rzeczywistym poziomu sygnału RSSI, monitorowanie napięcia odbiornika jak i napięcia pakietu zasilającego model dzięki modułowi PRM-01. Dzięki modułowi PRM-02 można przesyłać bieżące1 odczyty telemetrii z APM lub PIX, dzięki czemu wyświetlisz informacje2 z GPS, SPEED, napięcia itp. bezpośrednio na LCD swojej aparatury AT9S.

Jedna aparatura wiele możliwości

Idealna dla większości samolotów, w tym statków powietrznych o 2 skrzydłach, szybowców, dronów i wszystkich1 śmigłowców, samochodów RC i łodzi.2

Idealna konfiguracja

MCU: STM32F103VET6

(rdzeń 32-bit RISC, częstotliwość 72MHz, 512 Kbytes pamięci Flash, dwa 12-bit przetworniki ADCs).

Chip: TI CC2533 najbardziej zaawansowany chip stosowany w nadajnikach.

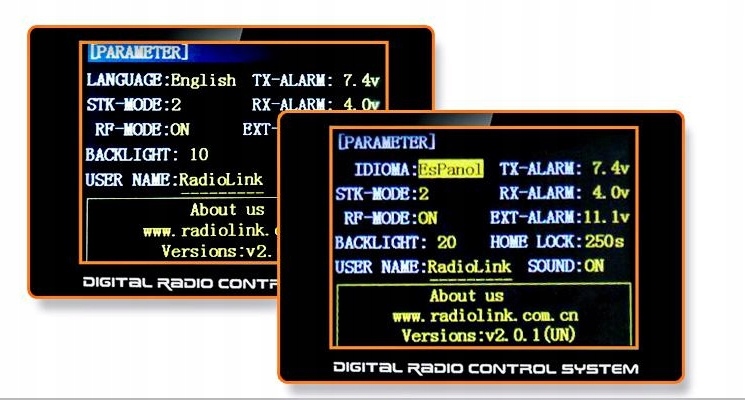

Wielojęzyczne MENU

Angielskim, Hiszpańskim, Niemieckim, Włoskim, Francuskim, Tureckim, Rosyjskim, Koreańskim oraz chińskim

Wsparcie dla SBUS, PPM i PWM

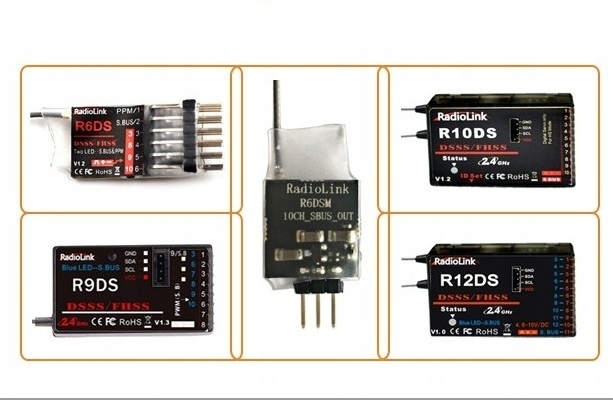

Sygnały SBUS, PPM i PWM mogą działać równocześnie, kompatybilne ze wszystkimi kontrolerami lotu. AT9S w zestawie z odbiornikiem R9DS obsługuje SBUS i wyjście sygnału PWM jednocześnie. Kompatybilny z R12DS/R10DS oraz super mini odbiornikiem R6DS.

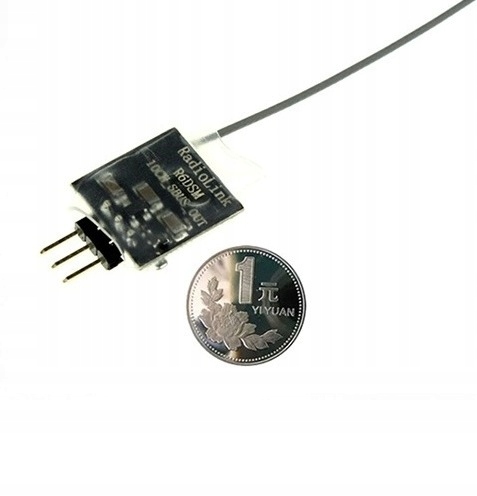

Wsparcie dla Mini odbiorników

Mini odbiornik R6DSM o wymiarach 15*13mm i wadze zaledwie 1g, obsługuje sygnał SBUS i PPM, 10 kanałów, posiada wymienną antenę, nie przeciąży twojego drona, idealny dla dronów klasy wyścigowej.

Niskie zużycie baterii

Aparatura AT9S pobiera zaledwie 90mA. Tryb zasilania SMPS zapewnia bardzo niski pobór prądu. Stosując akumulator LiPo 1800 mAh aparatura może działać aż 12h.

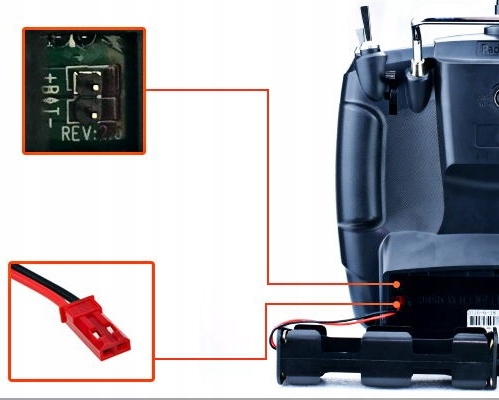

Inteligentne zabezpieczenie przed odwrotnym podłączeniem zasilania

Wbudowane zabezpieczenie uchroni cię przed przypadkowym odwrotnym podłączeniem akumulatora. TX posiada ochronę przed odwrotną1 polaryzacją, co oznacza, że mimo to, że podłączysz2 "+" i "-" w niewłaściwy sposób, nadal nie spowoduje zwarcia, wystarczy wyciągnąć wtyczkę i podłączyć ją poprawnie. Jest to unikalna technika Radiolink. Złącze uniwersalnego akumulatora JST i szeroki zakres napięcia wejściowego zapewniają dużą pojemność baterii, baterie AA 8 sztuk lub akumulator LiPo typu 2S-4S lub inne rodzaje baterii z przedziału zasilania 7,4-15V.

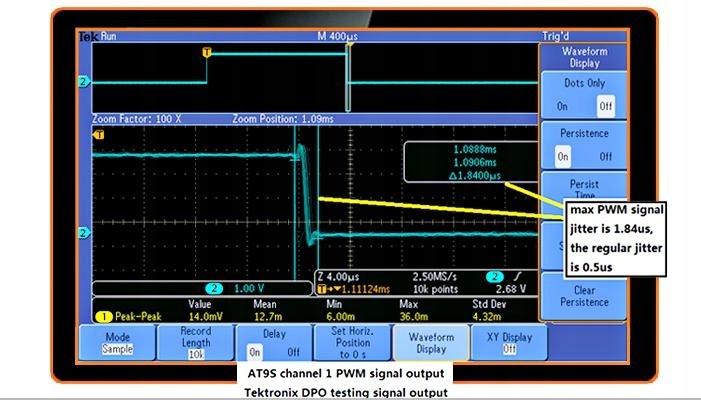

Praca z rozdzielczością 4096 kroków

Kanały w aparaturze AT9S (wraz z kompatybilnymi odbiornikami) pracują z rozdzielczością 4096 kroków, zapewniając płynność działania podłączonych elementów wykonawczych (serwomechanizmów) oraz przekazywania danych do np. kontrolerów lotu.

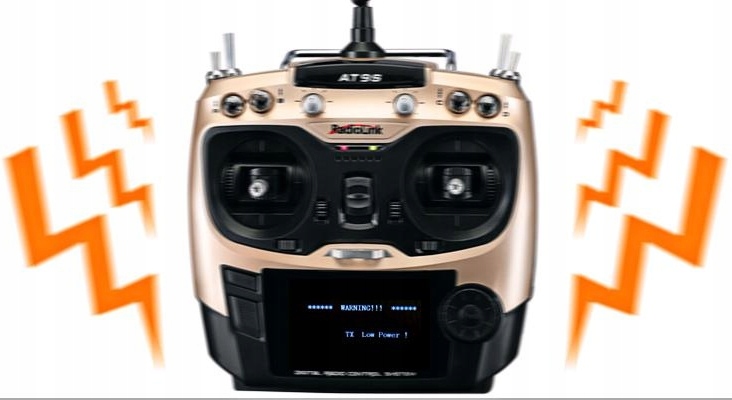

Alarmy wibracyjne

Aparatura AT9S posiada alarm wibracyjny szczególnie przydatny w głośnym otoczeniu, który może ostrzegać np. o niskim poziomie napięcia akumulatora w modelu, co wydatnie podnosi bezpieczeństwo latania.1

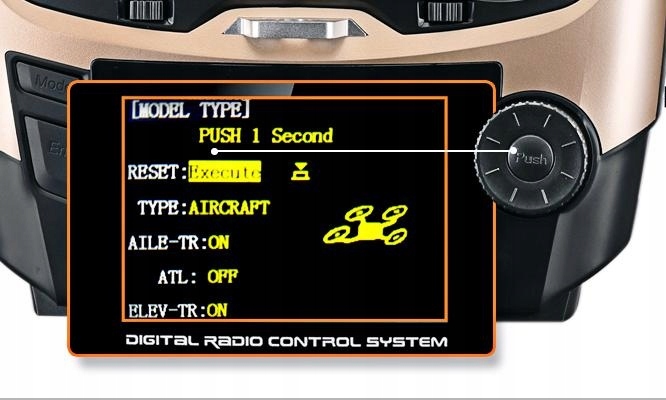

Intuicyjne Menu, Prosta konfiguracja

Menu nawigacyjne oferuje następny krok ułatwia obsługę. Łatwe w użyciu nawet bez oglądania instrukcji obsługi.

Programowanie Mikserów

Dzięki dostępowi do programowalnych mikserów z graficznym podglądem możliwa jest zmiana krzywych przepustnicy czy wychylenia serwomechanizmów.1

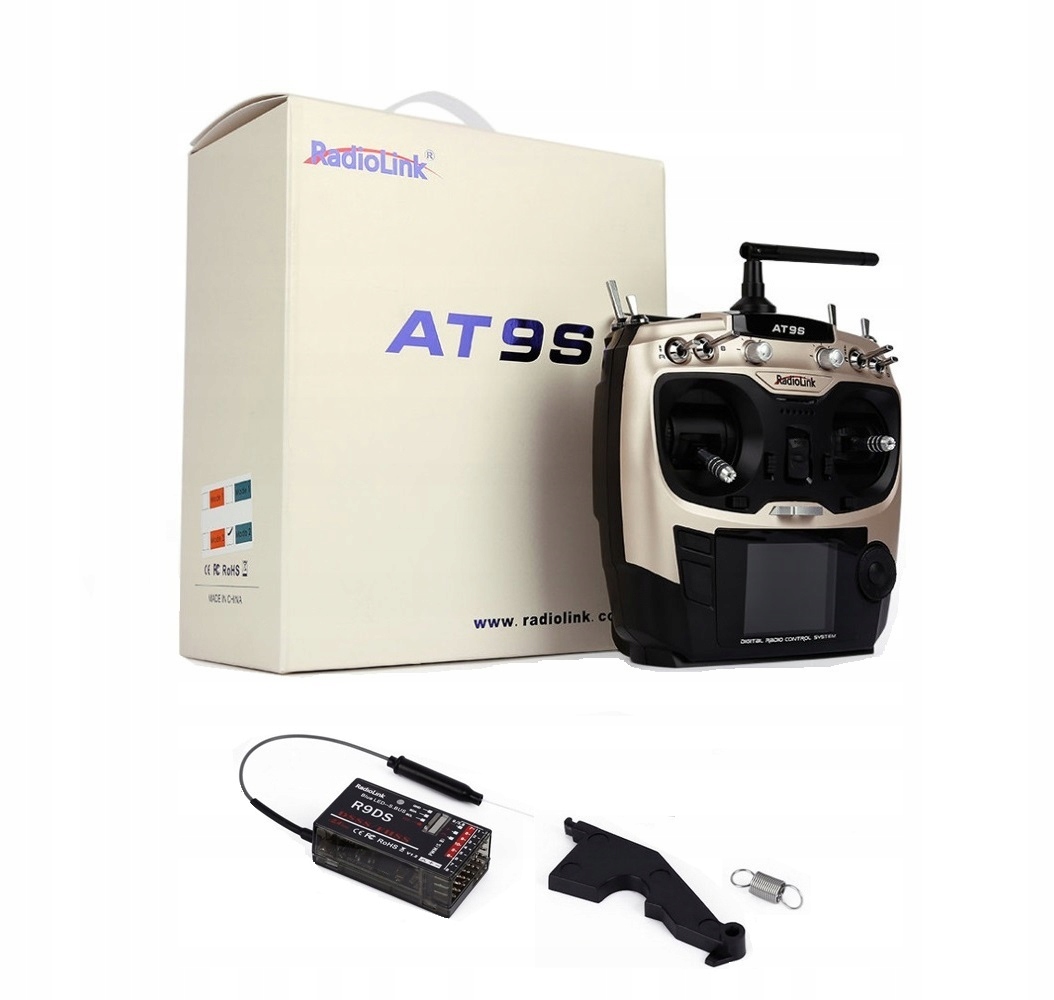

Zestaw zawiera:

• Aparatura AT9S Pro
• Odbiornik R9DS
• Smycz RadioLink
• Instrukcja obsługi

Specyfikacja:AT9S Pro

• Wymiar: 183*100*193 mm (7,2 cala : *3,9” * 7,6”)
• Wymiary obudowy baterii: 116*36*32mm (dł.*szer.*wys.==4,57"*dł. 42" * 1,26")
• Waga: 0,88 kg
• Pasmo częstotliwości: 2,4 GHz ISM (2400–2483,5 MHz)
• Tryb modulacji: QPSK
• Przepustowość łącza: 5,0 MHz
• Tryb widma rozproszonego: DSSS i FHSS/CRSF
• ACPR: > 38 dBm
• Moc transmisji: © DSSS&FHSS: <100mW(20dbm) © CRSF: 10mW/25mW/100mW/50OmW/1W/2W (opcjonalnie)
• Prąd roboczy: © DSSS&FHSS: < 90mA@12V © CRSF: Zależy od wybranej mocy transmisji
• Napięcie robocze: 7,4–18,0 V (8 szt. baterii AA, 2S-4S LiPo lub bateria litowa 18650)
• Zakres kontroli: © DSSS&FHSS: 3400 metrów w powietrzu (maksymalny zasięg jest testowany w niezakłóconym obszarze wolnym od zakłóceń) © CRSF: Zależy od RX i TX od BLACKSHEEP
• Ilość kanałów: 10/12 (można zaprogramować wszystkie dwanaście kanałów)
• Wyjście sygnału: P WM/SBU S/PPM/CRSF
• Kompatybilne odbiorniki: 12-kanałowy - R12DSM, R12DS; 10CH-R9DS (standardowy), R6DS, R6DSM; CRSF: RX od BLACKSHEEP
• Adaptowalne modele: Skrzydło obrotowe/Stałopłat/Szybowiec/Multiopter/Robot samochodowy
• Tryb symulatora: Tak, przy wyłączonej częstotliwości radiowej, aby oszczędzać energię baterii
• Ekran: 2,8 cala, 16 kolorowych ekranów, 240*320 pikseli
• Ilość modeli pamięci masowej: 15
• Temperatura robocza: -20° do 85° C (-4° do 185° F)

R9DS

• Wymiar: 43*24*15mm (1,69"*0,94"* 0,59n )
• Waga: 10,5 g (0,37 uncji)
• Długość anteny: 5,71"
• Ilość kanałów: 9 kanałów dla wyjścia sygnału PWM; 10 kanałów dla wyjścia sygnału SBUS i PWM.
• Sygnały: SBUS i PWM
• Napięcie robocze: 3,6-12 V
• Prąd roboczy: 38-45 mA przy 5 V
• Dokładność przekroju: 4096, 0,25us na sekcję
• Odległość kontrolna: 3400 metrów w powietrzu, maksymalny zasięg testowany w niezakłóconych obszarach, wolnych od zakłóceń i może się różnić w zależności od lokalnych przepisów.
• Kompatybilny z rozbudowanym modułem telemetrycznym: Podłącz PRM-01 do telemetrii napięcia modelu. Połącz PRM-03 z kontrolerem lotu crossflight, PIXHAWK, Mini Pix i TURBO PiX, APM w celu uzyskania telemetrii informacyjnej OSD
• Kompatybilny nadajnik: AT10II/AT10/AT9S Pro/AT9S/AT9
