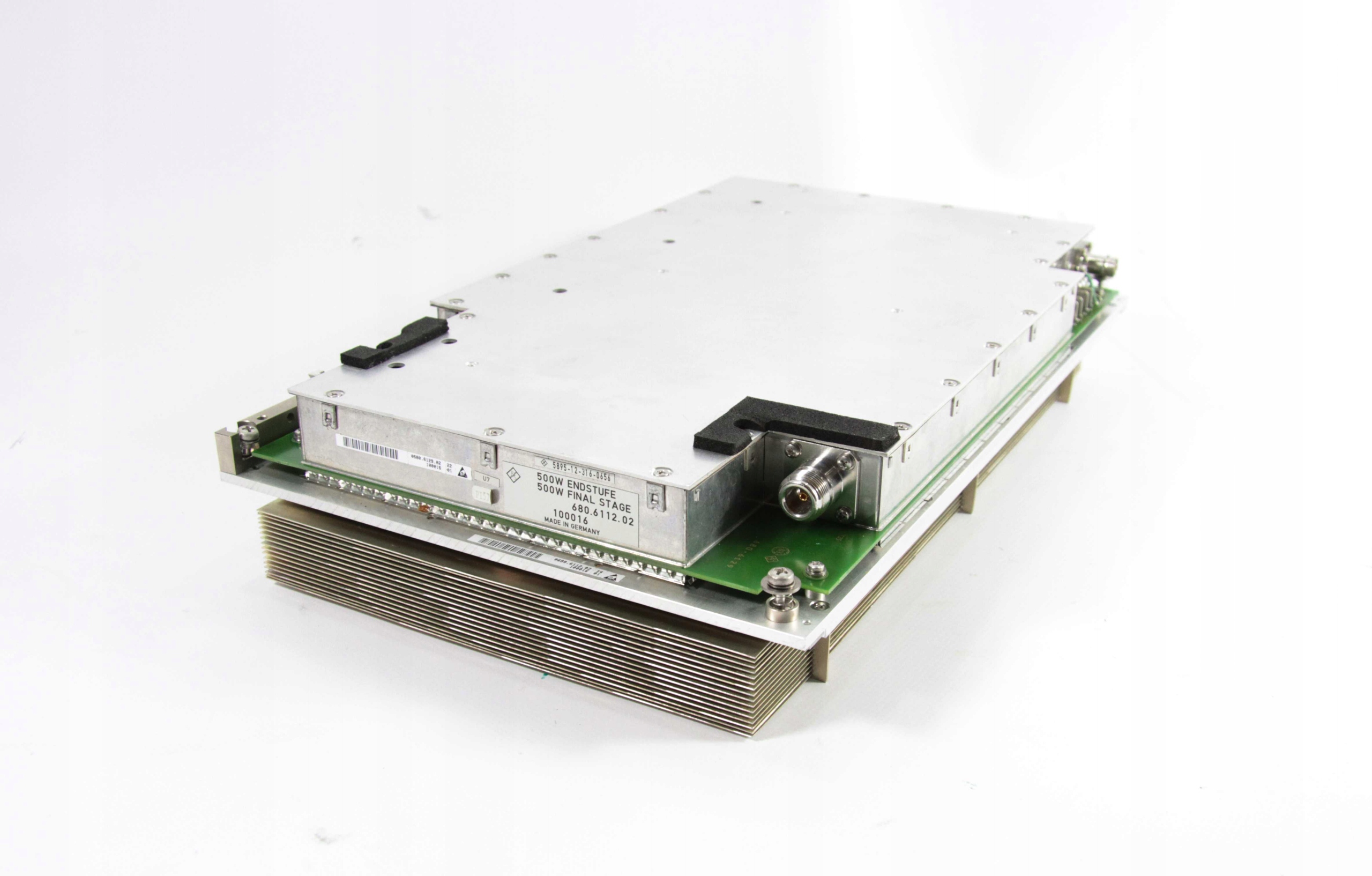

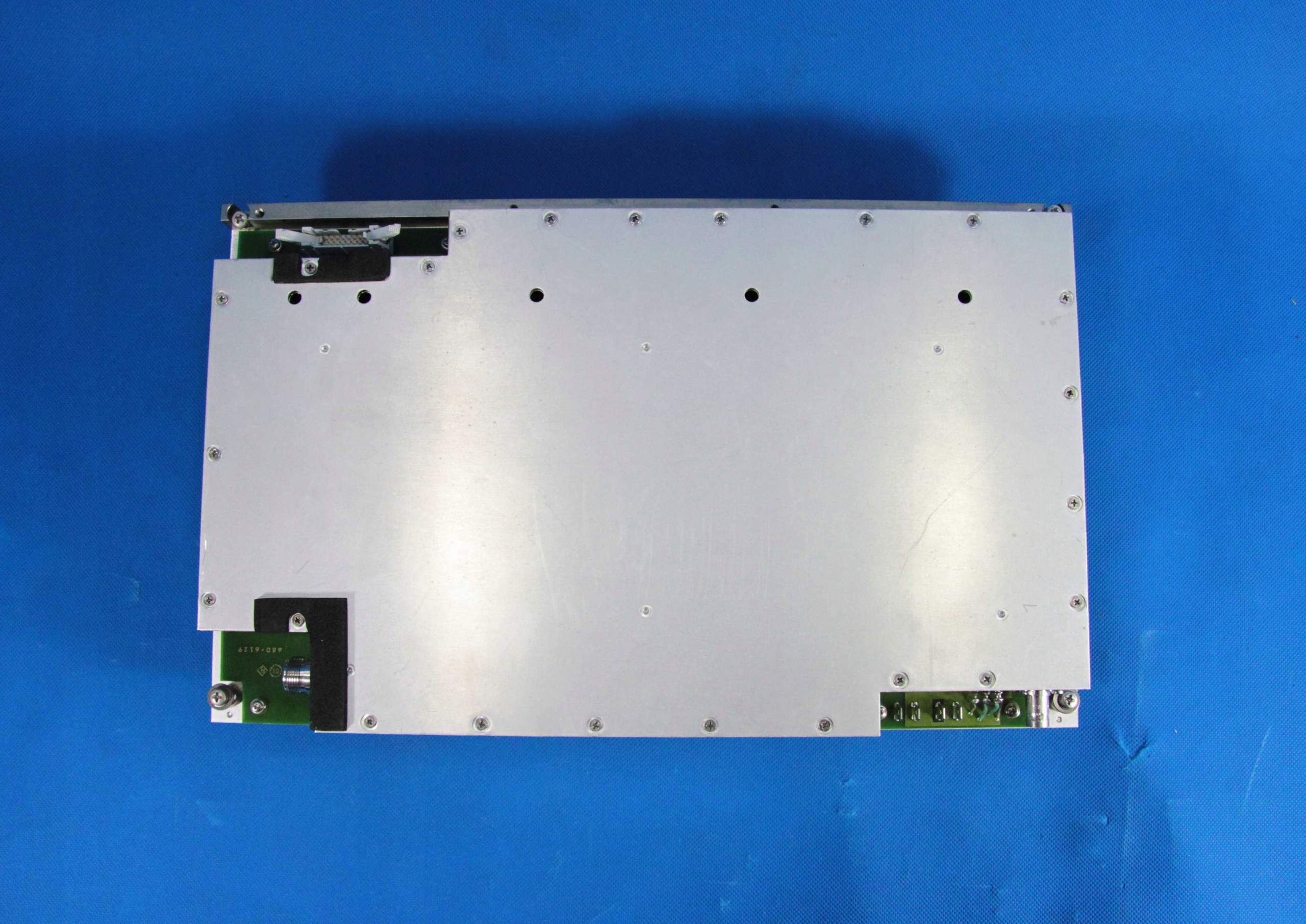

Усилитель МОЩНОСТИ1. 5-30MHz 1KW ROHDE SCHWARZ

Oferujemy Państwu moduł wzmacniacza mocy pracującego w zakresie od 1,5 do 30MHz z mocą wyjściową do 1kW

Moduł został zaprojektowany i stosowany był w wojskowych krótkofalowych nadajnikach mocy firmy Rohde&Schwarz.

W zależności od ilości modułów nadajniki te miały moc wyjściową od 1 do 10kW

Oferowany wzmacniacz jest w klasycznym układzie tzn. moc sumowana jest z 4 modułów, każdy po 2 tranzystory MRF140.

Zasilanie modułu 48V

Moduł nominalnie posiadał gwarantowaną moc wyjściową 500W również przy modulacji AM.

Dotyczyło to ciągłej pracy również w podwyższonym zakresie temperatur.

Jednocześnie w wypadku nadajników 1kW możliwa była praca  na 1 module (zamiast dwóch).

Nadajnik wtedy dostarczał moc 750W na wyjściu.

Układ elektryczny modułu wygląda następująco:

Sygnał wejściowy dzielony jest na 4, następnie wzmacniany jest w 4 identycznych stopniach wzmacniaczy. Następnie jest sumowany.

Każdy stopień wzmacniacza pracuje z impedancja wejściową i wyjściową 50Ω.

Dzięki temu może być mierzony i ustawiany niezależnie, po odłączeniu wyjścia od sumatora.

Każdy z tranzystorów mocy ma indywidualnie ustawiany prąd spoczynkowy.

Cały układ wyposażony jest w kontrolę temperatury mocy wyjściowej oraz prądu.

Każdy wzmacniacz ma na wyjściu detektor mocy oraz układ zabezpieczający przed pracą niesymetryczną.

Wszystkie sygnały dostępne są na złączu wielostykowym.

Zasilanie wzmacniacza +50V +5V +15V -15V

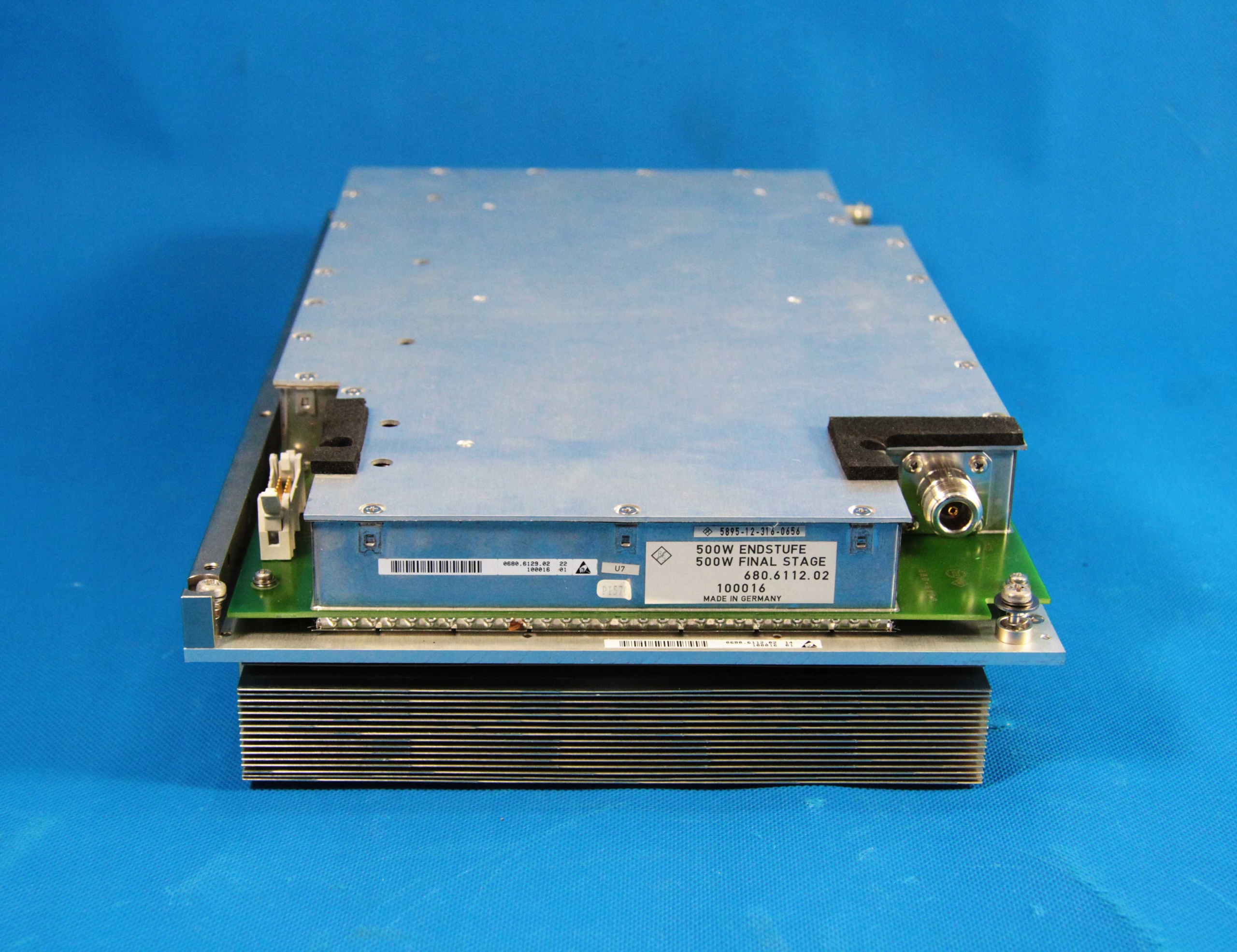

Złącze wejściowe wzmacniacza jest typu BNC.

Złącze wyjściowe N

Układy logiki i sterowania są na TL0741 UA123 CD4073 oraz CA3290

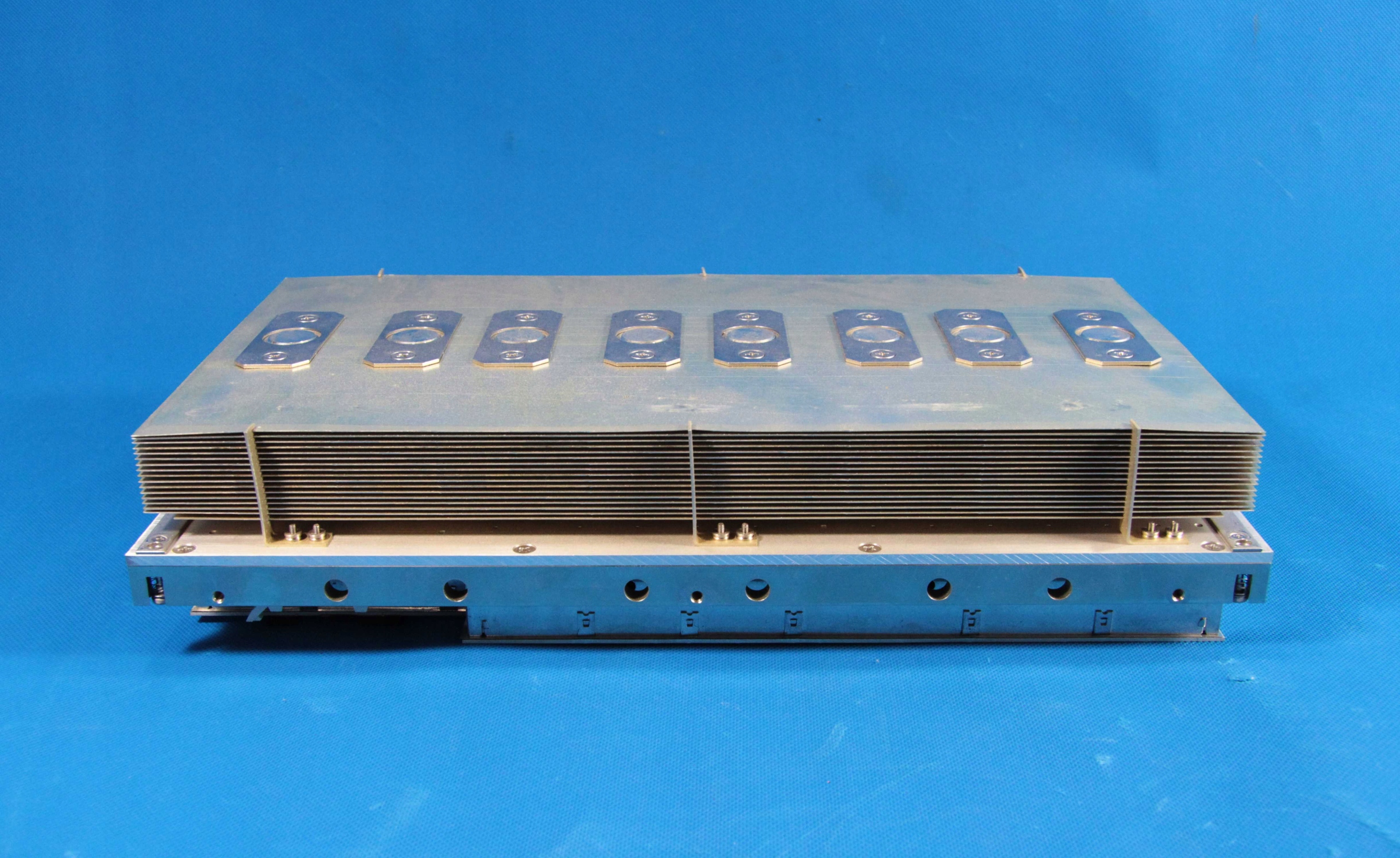

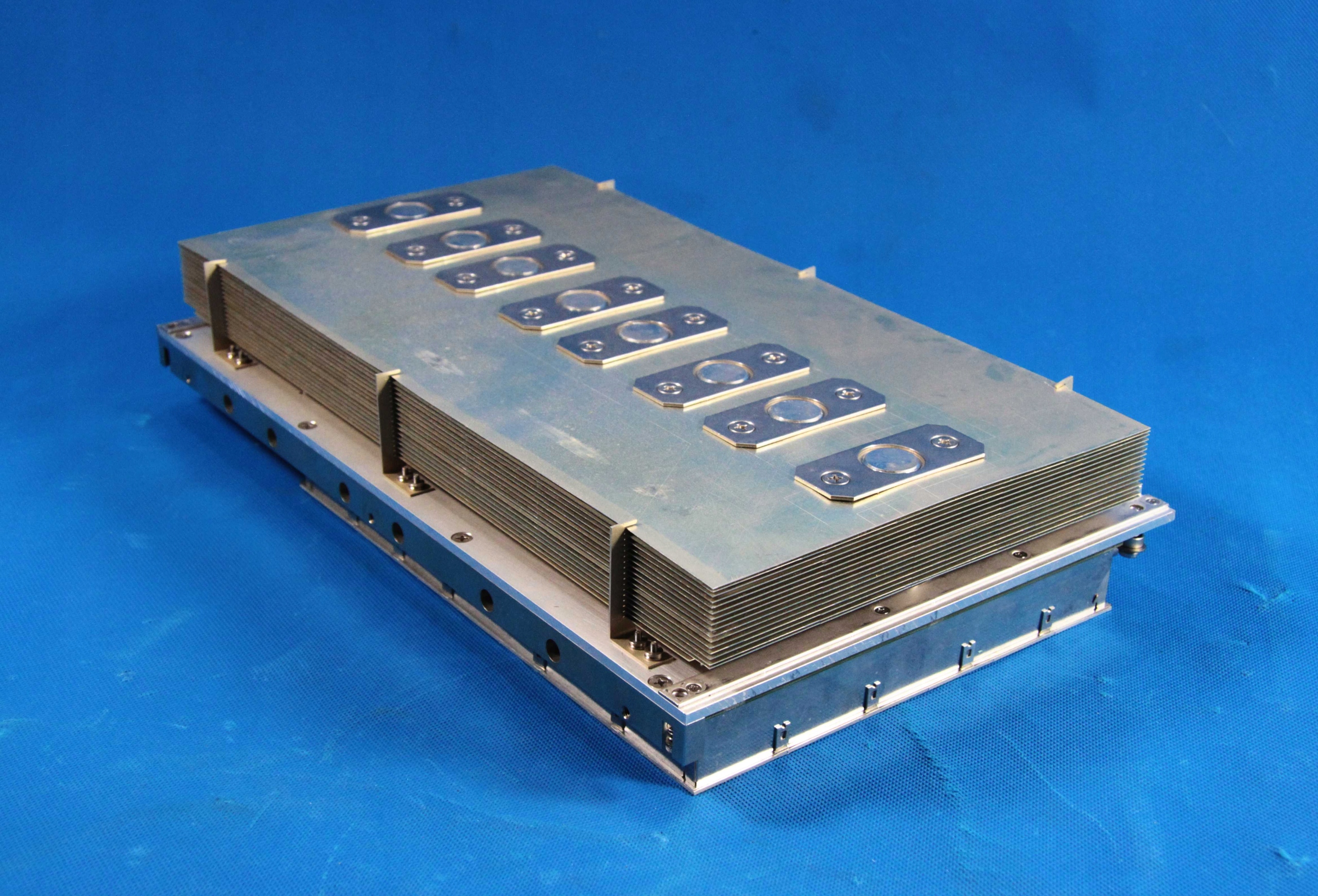

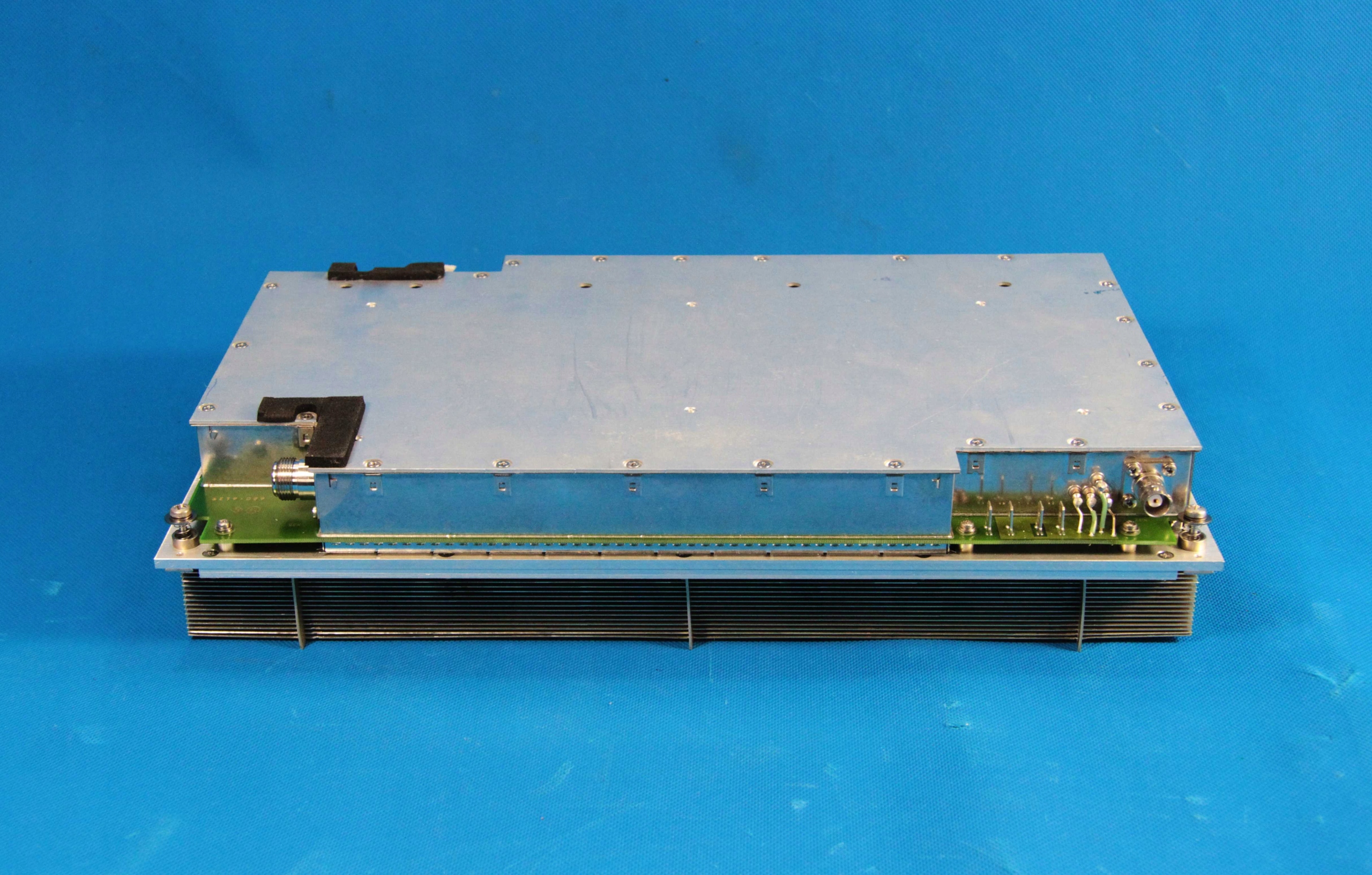

Aby zapewnić efektywne chłodzenie wzmacniacza wykonano do niego specjalny radiator o obniżonej masie.

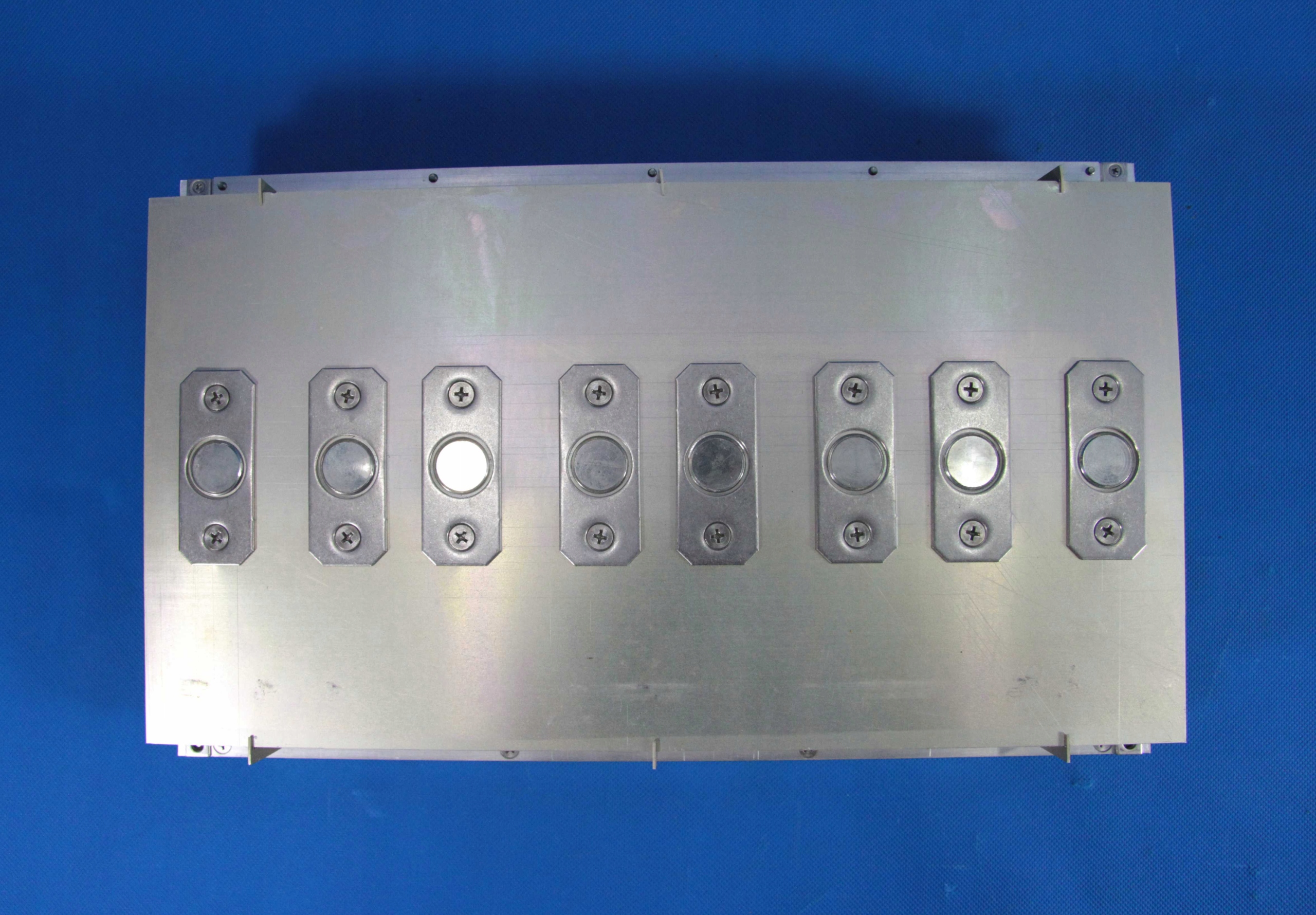

Każdy z tranzystorów mocy przykręcony jest do miedzianego klocka, który następnie przechodzi przez wszystkie płaszczyzny radiatora.

Rozwiązanie to zapewnia optymalne odprowadzenie ciepła.

Radiator wzmacniacza wymaga nadmuchu powietrza wzdłuż dłuższego brzegu.

Nadmuch powinien być rozłożony równomiernie.

Wymiary wzmacniacza 41x23x8 cm

Waga 7 kg

Dzięki jednemu z naszych klientów mamy rozrysowane podstawowy schemat wzmacniacza.

Umożliwia to jego uruchomienie na stole.

Dzięki temu, że posiadamy oryginalne stanowisko pomiarowe do tych wzmacniaczy, każdy z wzmacniaczy został przetestowany i jest sprawny.

UWAGA Zastosowane tranzystory są katalogowo odporne na zakłócenia SWR na wyjściu. Cały układ praktycznie nie boi się zwarć i rozwarć obciążenia.

Natomiast może być uszkodzony przez podanie za wysokiej mocy na wejście lub wzbudzenie, które powoduje uszkodzenie bramek tranzystorów.

Proszę to wziąć pod uwagę podczas uruchamiania.

Cały moduł rewelacyjnie nadaje się jako podstawa do budowy wzmacniacza dużej mocy na pasma amatorskie.

W naszych warunkach był testowany w sposób ciągły ze skuteczną mocą wyjściową 750W

Można osiągnąć 1kW, lecz wymaga to rozbudowy układu zabezpieczeń ALC

Moc potrzebna do pełnego wysterowania wzmacniacza w zależności od egzemplarza wynosi od 10 do 20W

Natomiast maksymalna moc wyjściowa to 32W

Oczywiście dotyczy to całego modułu, nie pojedynczego stopnia.

Wszystkie oferowane moduły są sprawne, zostały przetestowane.

Udzielamy gwarancji rozruchowej.

UWAGA gwarancja nie obejmuje przeciążenia bramek tranzystorów.

W wypadku wątpliwości chętnie uruchomimy wzmacniacz na miejscu przy odbiorze osobistym.
