REGULATOR TEMPERATURY LED DIN TERMOSTAT -20+100'C

TERMOSTAT ELEKTRONICZNY DIN TC   LED

Termostat posiada wyświetlacz LED oraz czujnik temperatury na przewodzie. Może pracować w trybie grzania (HOT) albo w trybie chłodzenia (COLD)

.

Jego praca jest banalnie prosta - w trybie HOT steruje urządzeniem grzejącym czyli załącza je gdy temperatura czujnika spadnie poniżej ustawionego przez użytkownika progu. Natomiast w trybie COLD przeciwnie - termostat załącza podłączony odbiornik gdy temperatura czujnika wzrośnie powyżej ustawionego przez użytkownika progu.

Możliwości podłączenia jest wiele. W komplecie jest czujnik temperatury na przewodzie długości około 2 metrów który można przedłużyć do maksymalnie 10-20 metrów. Jeśli długość przewodów będzie do 10 metrów to wystarczy przekrój 0,5mm2 ale jeśli będą dłuższe przewody to zastosować przewód o przekroju minimum 1mm2. Ogólnie przewody ułożyć tak by były jak najkrótsze i nie układać ich przy innych przewodach, szczególnie z dala od zasilania 230V.

.

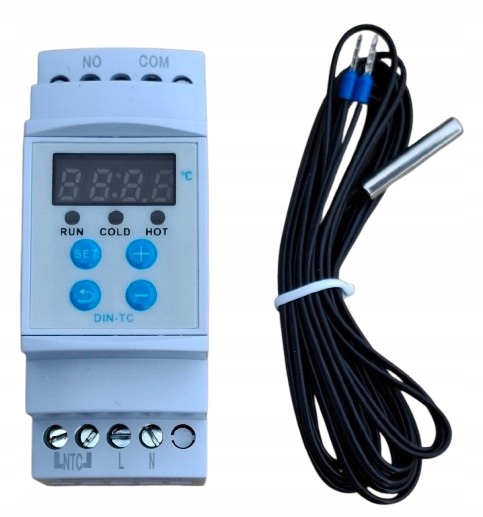

Termostat posiada wyświetlacz LED, 4 przyciski funkcyjne oraz 3 diody LED.

.

Diody HOT oraz COLD wskazują w jakim trybie został ustawiony sterownik – grzania albo chłodzenia natomiast dioda RUN oznacza załączenie przekaźnika (włączenie podpiętego odbiornika). Sterownik posiada wyjście przekaźnikowe (beznapięciowe) NO o maksymalnym obciążeniu 5A (chwilowo max 10A) rezystancyjne. W przypadku obciążeń indukcyjnych (np. siniki, pompy) maksymalne obciążenie to 2A. Jeśli zajdzie konieczność sterowania większym odbiornikiem należy dodać zewnętrzny stycznik.

.

.

Obsługa

Na wyświetlaczu LED w czasie normalnej pracy jest wyświetlana temperatura z czujnika. Naciskając jeden raz przycisk SET wyświetli się ustawiony przez użytkownika próg załączenia (bez możliwości jego zmiany), naciskając szybko drugi raz SET mamy możliwość zmiany tego progu. Dokonujemy zmiany przyciskami + oraz – a po ustawieniu należy odczekać 10-15 sekund – sterownik zapisze dane i przejdzie do normalnej pracy wyświetlając aktualną temperaturę z czujnika.

Menu

Sterownik posiada menu parametrów, kolejno możemy tu ustawić:

1/ tryb pracy COLD „C” lub HOT „h”

2/ histerezę – różnicę temperatury załączenia i wyłączenia wyjścia. Dla przykładu jeśli użytkownik ustawi próg załączenia na 40,0°C a histerezę „d” na 2,0°C wtedy w przypadku pracy w trybie COLD - wyjście załączy się gdy temperatura czujnika będzie wyższa niż 42,0°C (40,0 + 2,0) a wyłączy się gdy temperatura spadnie poniżej 40,0°C. Natomiast w trybie HOT i tych samych przykładowych ustawieniach – wyjście załączy się gdy temperatura spadnie poniżej 38,0°C (40,0 – 2,0) a wyłączy się gdy temperatura czujnika będzie wyższa niż 40,0°C. Im mniejsza ustawiona histereza tym sterownik częściej będzie się przełączał ON/OFF więc ustawiać ten parametr należy rozsądnie gdyż nadmiernie częste przełączanie nie służy dobrze zarówno dla przekaźnika termostatu jak i najczęściej podłączonego odbiornika. Zakres możliwej do ustawienia histerezy to od 0,0 do 15,0°C z krokiem co 0,1°C. Zwykle „d” ustawia się nie mniej niż 1-2°C.

3/ opóźnienie załączenia przekaźnika – jeśli ustawimy „0” to po przekroczeniu danego progu ustawionej temperatury będzie przełączany praktycznie natychmiast a jeśli ustawimy tu X sekund to przełączenia dopiero po tym czasie. Parametr ten jest wyrażony w sekundach, możemy go ustawić w zakresie 0-300 sekund z krokiem co 1s.

4. korekta odczytu temperatury z czujnika - zakres możliwej do ustawienia korekty to od -15,0 do +15,0°C z krokiem co 0,1°C.

Przykład typowego podłączenia odbiornika – podłączenie bezpośrednie:

.

Na dole od lewej mamy

- podwójne złącze NTC gdzie podłączamy czujnik temperatury

- L czyli fazę 230V

- N czyli zero 230V

.

natomiast od góry mamy wyprowadzone styki przekaźnika COM i NO

.

Na schemacie widzimy podłączoną grzałkę (2) oraz oczywiście czujnik temperatury (1). Grzałka na stałe jest podłączona do przewodu neutralnego (N) a od strony przewodu fazowego (L) jest sterowana poprzez termostat. Oczywiście na zasilaniu musi być też zamontowany wyłącznik nadprądowy + różnicowoprądowy a sama grzałka uziemiona (PE).

Dane techniczne:

- zakres pomiaru temperatury -20 do + 100°C

- zasilanie 230V AC

- dokładność +- 1°C

- temperatura pracy sterownika od 0 do 50°C

- obudowa na szynę DIN, szerokość 36mm
