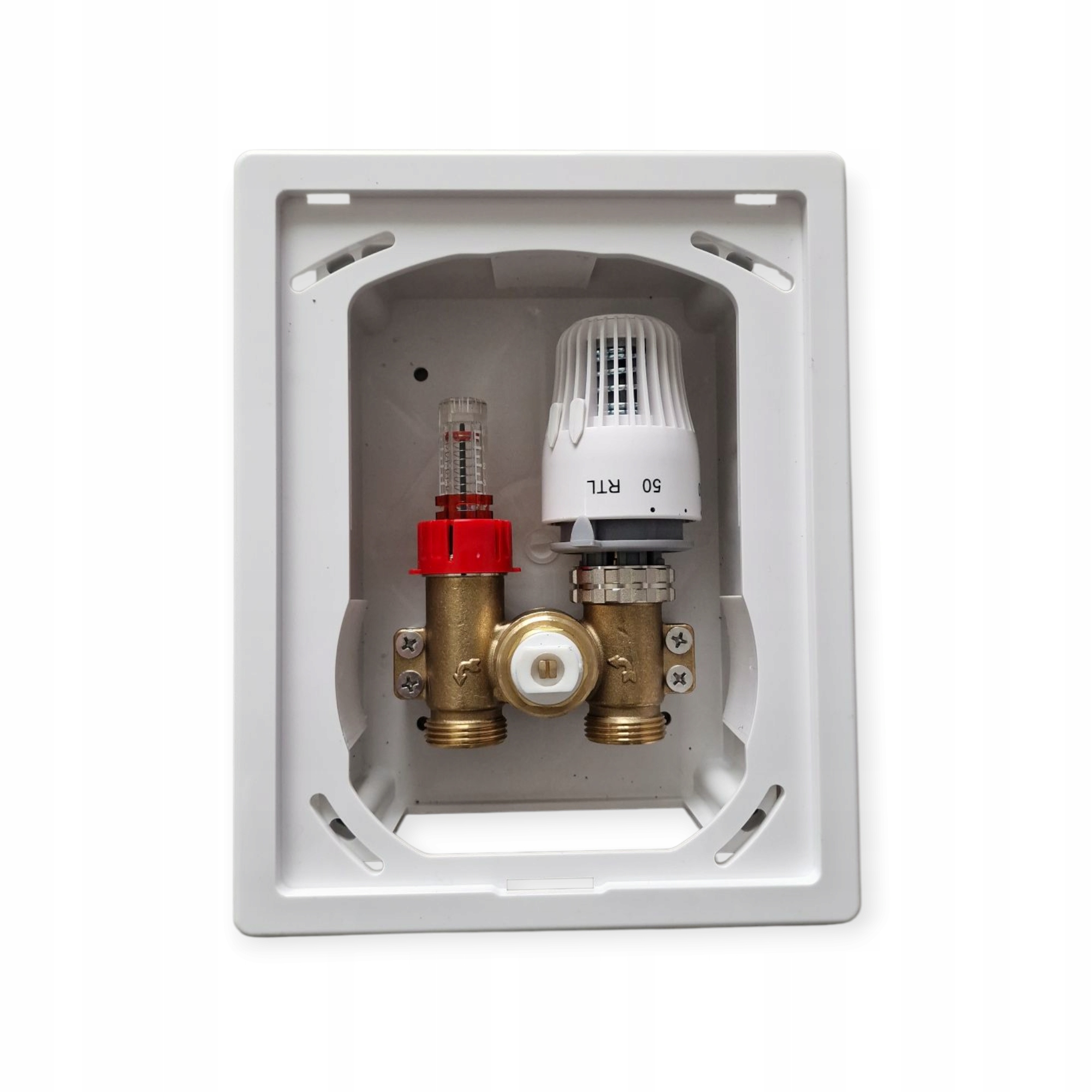

Zawór RTL Kasetowy

do ogrzewania podłogowego

z głowicą K0560

Kasetowy  zawór z  ograniczeniem temperatury do ogrzewania podłogowego.Montowany w instalacji na powrocie w estetycznej skrzynce z frontem plastikowym zarówno w ścianie jaki i w stelażach oraz płytach GK.

Zestaw składa się z głowicy RTL, zaworu  termostatycznego ze specjalistyczną  wkładką  o zwiększonym przepływie, odpowietrznikiem z kluczem, zestawem śrub i łapami mocującymi.Zestaw montowany jest na powrocie pętli ogrzewania podłogowego. Zakres regulacji głowicy zapewnia właściwą temperaturę czynnika grzewczego podczas przepływu przez pętlę.

Dane techniczne:

• Przyłącze: 3/4"
• Zakres nastawy: od 10 - 50°C
• Ciśnienie robocze: 10 bar
• Temperatura max pracy 95°C
• Kolor skrzynki: biały
• Wymiary:
• Kaseta: 185x145mm głębokość:  62mm
• Ramka z drzwiczkami: 220x174mm
• Medium: woda

OPIS:

1. Rotametr z zabezpieczeniem z możliwością zamknięcia

2. Głowica nowy typ K0560

3. Odpowietrznik

4.Ogranicznik nastawy maksymalnej i minimalnej

5. Ramka pływająca

6. Łapy, śruby

7. Kluczyk do odpowietrznika

przepływomierz wraz z wkładką termostatyczną o zwiększonym przepływie

Głowica RTL nowy typ K0560 z możliwością blokady minimalnej  i maksymalnej

Zakres prac głowicy od 10 - 50°C

nowy typ głowicy K0560
