Panoptix PS70 - tylko przetwornik

ZOBACZ RYBY NA ŻYWO. ŁÓW RYBY NA GŁĘBOKICH WODACH.

Przetwornik kadłubowy Panoptix™ PS70 jest zasilany przez echosondę RapidReturn™ firmy Garmin, która umożliwia wyświetlanie obrazów na żywo nawet z głębokości 300 metrów pod powierzchnią wody.

• ECHOSONDA Z OBRAZEM NA ŻYWO NAWET Z GŁĘBOKOŚCI 300 METRÓW
• WIELE TRYBÓW ECHOSONDY
• SZEROKA WIĄZKA ECHOSONDY
• STABILIZACJA OBRAZU
• MONTAŻ NA KADŁUBIE
• MOC WYJŚCIOWA 800 W

ECHOSONDA RAPIDRETURN FIRMY GARMIN

Ta echosonda wysyła jednocześnie wiele sygnałów w słupie wody. Dzięki temu może skanować na żywo nawet na głębokości 300 metrów, a wędkarze łowiący na głębokich wodach widzą w czasie rzeczywistym to, co znajduje się pod powierzchnią.

ECHOSONDA LIVEVÜ™ Z WIĄZKĄ W DÓŁ

Zobacz obrazy echosondy na żywo z głębokości nawet 300 metrów. Dzięki echosondzie RapidReturn firmy Garmin wędkarze mogą obserwować małe i duże ryby w czasie rzeczywistym. Szeroka wiązka zapewniająca kąt widzenia wynoszący 120 stopni obejmuje ogromne obszary wody.

ECHOSONDA TRADYCYJNA

Wyświetlaj wyraźnie zarysowane duże łuki przedstawiające ryby oraz korzystaj z bezbłędnego rozróżniania obiektów pod łodzią.

ECHOSONDA Z POTRÓJNĄ WIĄZKĄ

3-kierunkowy podział echosondy tradycyjnej umożliwia wyświetlenie echa echosondy z lewej i prawej burty, a także obiektów znajdujących się bezpośrednio pod łodzią — wszystkie obrazy są ujęte w łatwym do zrozumienia, tradycyjnym widoku echosondy. Dostosuj kąty wiązki, aby udoskonalić 3 kolumny danych echosondy.

ECHOSONDA REALVÜ™ 3D

Archiwalna technologia skanowania pomaga znaleźć ryby i stworzyć mapę dna oceanu, gdy łódź jest w ruchu. Pokazuje ona w widoku 3D cały słup wody (od dna do powierzchni), nad którym przepływa łódź, i wszystkie znajdujące się tam ryby. Funkcja echa echosondy True Motion 3D podąża teraz za kursem jednostki nad dnem.

FUNKCJA QUICKDRAW CONTOURS

Szczegółowo badaj obszary dna oceanu. Nowe usprawnienie funkcji Quickdraw Contours umożliwia zbadanie szerokich obszarów dna oceanu na głębokości nawet 300 metrów.

UZYSKAJ WYDAJNOŚĆ POTRZEBNĄ DO POŁOWÓW RYB W GŁĘBI

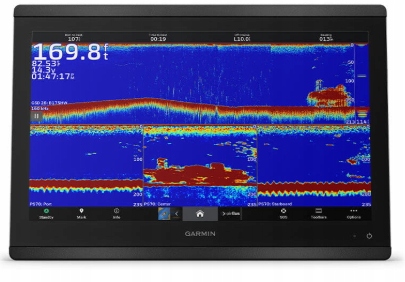

SZYBKOŚĆ WYŚWIETLANIA ECHOSONDY Z OBRAZEM NA ŻYWO

Urządzenie Panoptix PS70 będzie wyświetlać obrazy z prędkością co najmniej 10 klatek na sekundę (od 6 do 8 razy szybciej niż konkurencja), umożliwiając szybsze uzyskanie echa echosondy.

SZEROKA WIĄZKA ECHOSONDY

Szybka lokalizacja przynęty i ryb jest możliwa dzięki szerokiej wiązce echosondy (szer. 120 na 8 stopni), która obejmuje większą część słupa wody podczas jednego skanowania.

STABILIZACJA OBRAZU

Wewnętrzny czujnik stabilizuje echa echosondy, umożliwiając uzyskanie wyraźnego obrazu nawet na wzburzonych wodach.

MONTAŻ NA KADŁUBIE

W przypadku przetwornika montowanego na kadłubie ze stali nierdzewnej istnieje możliwość zastosowania montażu wpuszczanego i montażu w kieszeni kadłuba. Blok korekcyjny pozwala uzyskać kąt nachylenia podoblenia wynoszący od 0 do 20 stopni. Opcjonalny blok korekcyjny może wytrzymać pływanie przy większych prędkościach i trudne warunki występujące na otwartych wodach.

ECHOSONDA O DUŻEJ MOCY

Moc wyjściowa wynosząca 800 W zapewnia silniejsze przebicie echosondy przez wodę.

DANE TECHNICZNE NUMER KATALOGOWY 010-02768-10

Ogólne

• Szerokość wiązki: 120° x 8°
• Długość przewodu: 2,4 m (8 stóp) + przedłużacz 12,1 m (40 stóp)
• Wymiary fizyczne: 21,6 × 11,4 × 24,4 cm (8,5″ × 4,49″ × 9,61″)
• Masa: 4,6 kg (10,12 funta)
• Klasa wodoszczelności: IPX7
• Zakres temperatur: Od 0°C do 40°C

Elektryczne

• Moc wejściowa: 10-35 V
• Zużycie energii: 35 W
• Bezpiecznik: 7,5 A

Funkcje i dane techniczne sonaru

• Obsługiwane częstotliwości: 190-210 kHz
• Moc transmisji: 800 W
• Maksymalna głębokość: Słona woda: 300 m (1000 stóp)
• Typ echosondy: Wielowiązkowy radar fazowy

Połączenia

• Porty Garmin Marine Network: 1 (złączka)

Sonar Modes

• RealVü 3D z trybem archiwalnym: ✔️
• Echosonda tradycyjna z potrójną wiązką: ✔️
• Dane echosondy tradycyjnej: ✔️

W PUDEŁKU

• Przetwornik kadłubowy PS70 z wiązką skierowaną w dół
• Kadłubowy sprzęt montażowy ze stali nierdzewnej
• Przewód zasilający
• Przewód sieciowy o długości 12 metrów (40 stóp) z kartą sieciową
• Dokumentacja
