AGILENT TŁUMIK DEKADOWY 0-60dB 0- 6GHz

Oferujemy Państwu tłumik dekadowy produkcji amerykańskiej firmy Agilent (dawniej HP).

Maksymalne tłumienie 60dB minimalny krok 1dB całkowite tłumienie wnoszone ok 1,2dB

Tłumik specyfikowany jest do pracy w zakresie 1MHz-3GHz

Jednak podobny moduł stosowany był również w analizatorach i VNA do 6GHz

Tłumik składa się z 7 ogniw przełączanych specjalizowanymi scalonymi przełącznikami typu 1GG7-4245.

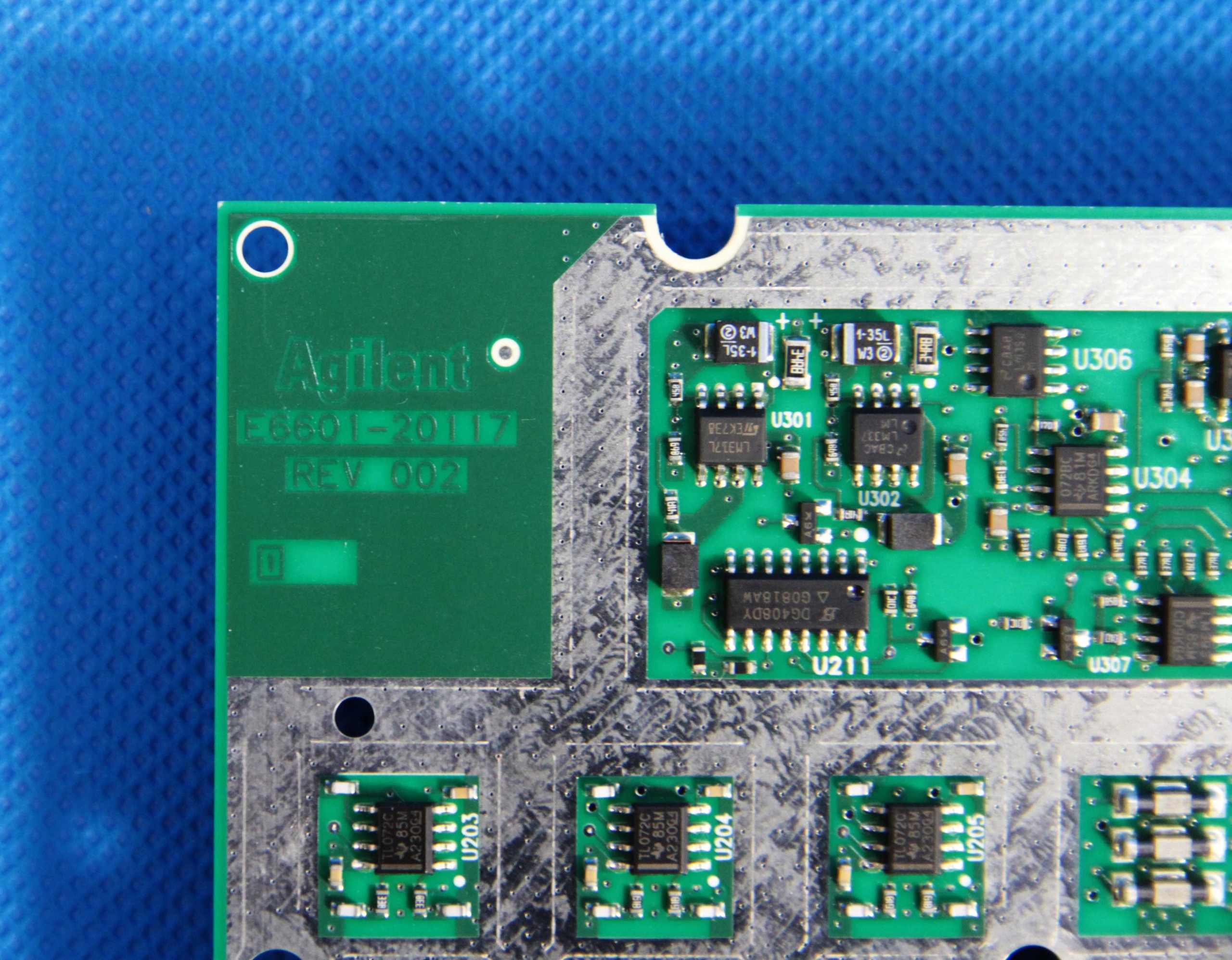

Na płytce tłumika znajduje się również driver do tych przełączników.

Na wyjściu tłumika znajdują się dwie diody zabezpieczające, które służyły zwarciu do masy w wypadku podania zbyt dużego sygnału. Układ ten chroni obwody wejściowe.

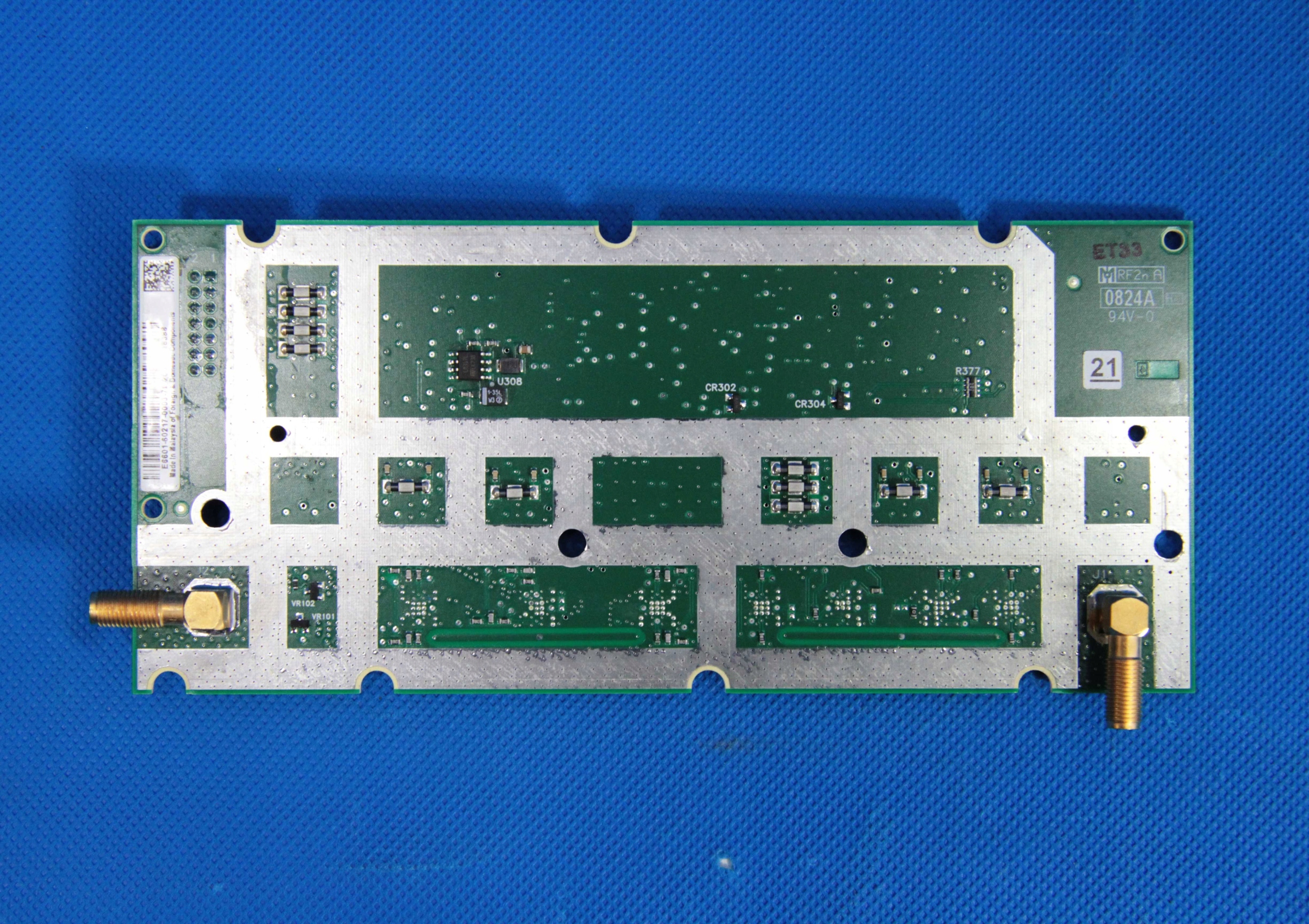

Wejście i wyjście podzespołu zostało zrealizowane za pomocą złącz SMA.

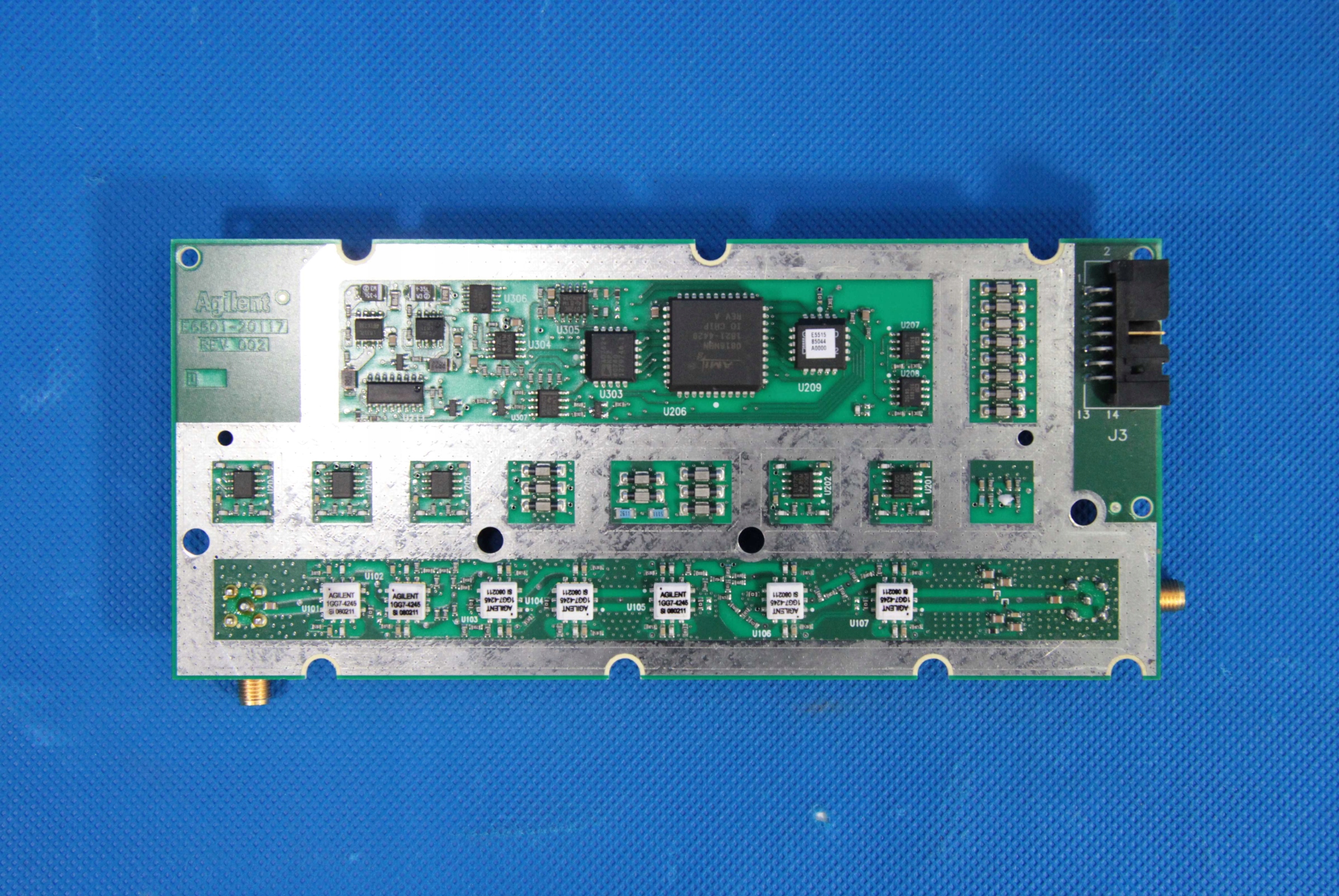

Na jednym ze zdjęć moduł ze zdjętą obudową ekranującą.

Oczywiście licytujesz kompletny moduł z ekranami.

Oferowane tłumiki są sprawne.

Są w bdb. stanie technicznym, nie mamy niestety do nich dokumentacji.

Oferowany moduł świetnie sprawdzi się jako dawca części do tłumików stosowanych w sprzęcie  pomiarowym firmy Agilent.

Udzielamy gwarancji rozruchowej.
