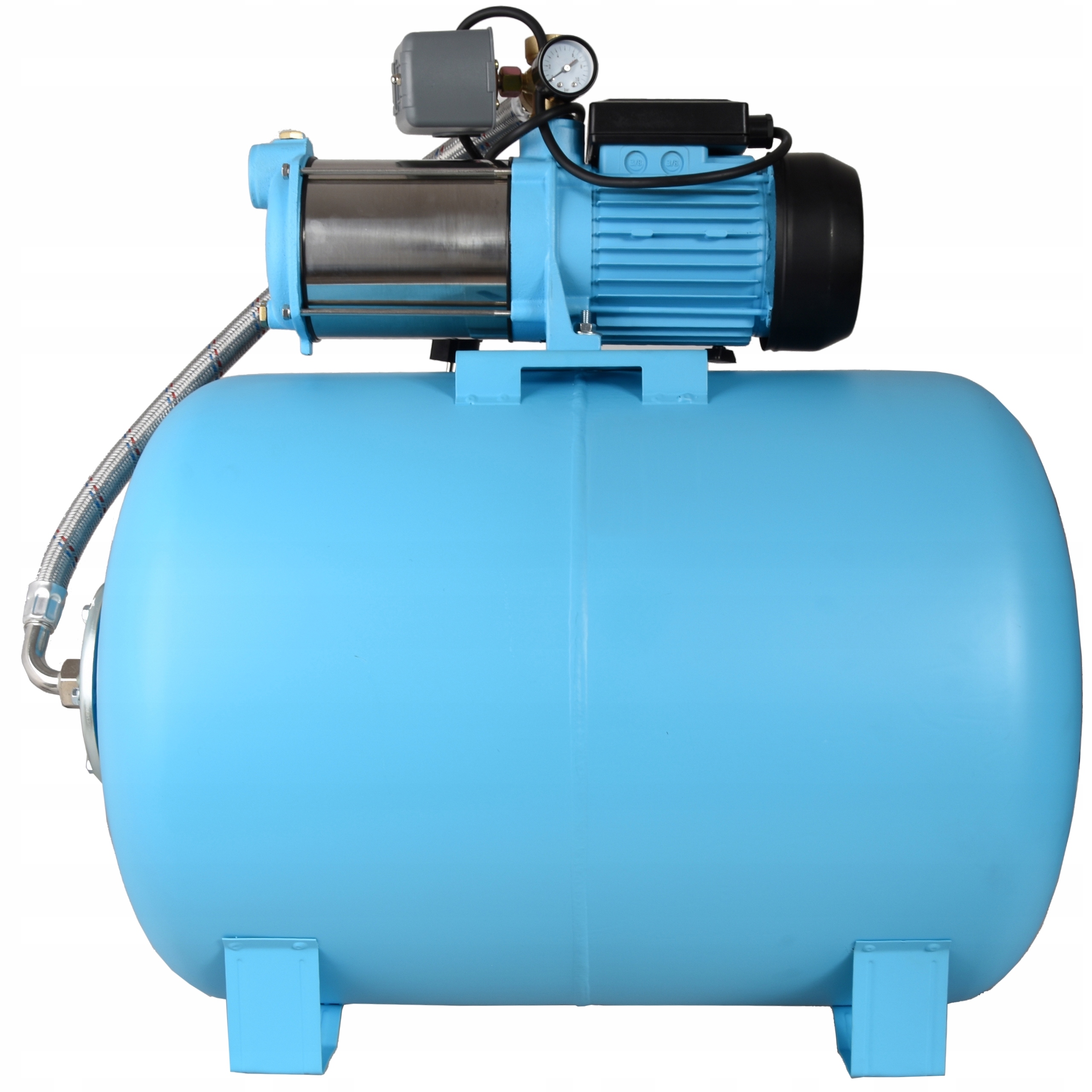

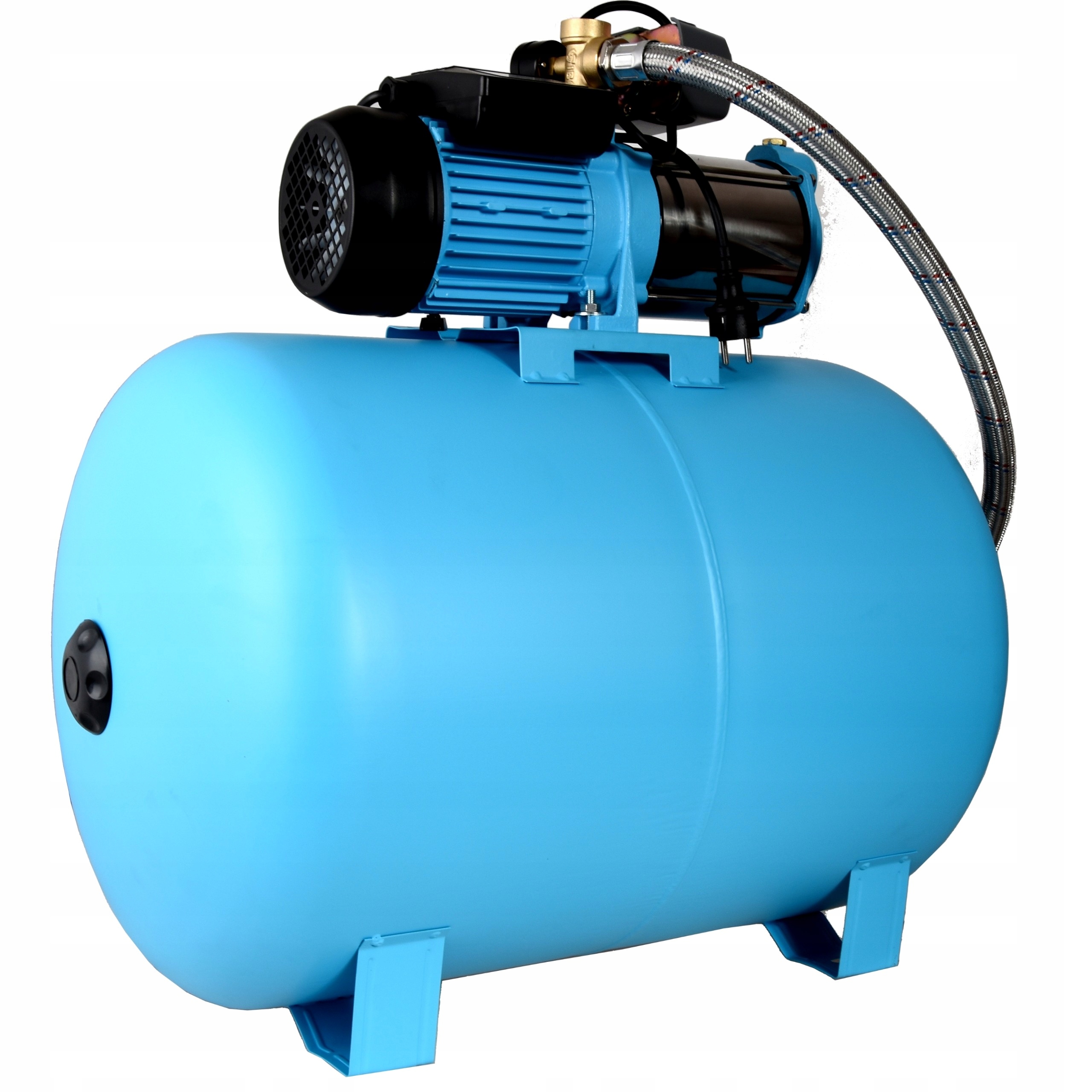

ZESTAW HYDROFOROWY 100l - POMPA MAXH 1300 Z OSPRZĘTEM + ZBIORNIK 100 l + WĄŻ ANTYWIBRACYJNY 70cm

Wydajność MAX: 100l/min

W skład zestawu wchodzą pojedyńcze elementy takie jak:

Pompa MH 1300 wraz z osprzętem hydroforowym, w którego skład wchodzą:

• wyłącznik ciśnieniowy automatyczny - pozwala w łatwy sposób dostosować urządzenie do indywidualnych potrzeb ciśnieniowych użytkownika. Producent wysterował włącznik na nastawy, które są najczęściej wykorzystywane.
• manometr - umożliwia kontrolowanie na bieżąco parametrów ciśnienia
• wyjście tłoczne pięciodrożne - wysokiej jakości produkt wykonany z mosiądzu, zapewniający stabilne połączenie wszystkich elementów osprzętu
• przewód zasilający - ze standardową wtyczką umożliwiający szybkie podłączenie pompy do zasilania

Kabel zasilający -  kable z standardową wtycznką  umożliwiający szybkie podłączenie pompy do zasilania.

Wąż antywibracyjny - Jest to wąż łączący pompę ze zbiornikiem. Dzięki ruchomej nakrętce jest on bardzo łatwy w montażu.

Zbiornik 100L- Zbiornik hydroforowy działa na zasadzie kompresji powietrza. Woda jest napełniana do zbiornika, gdzie powoduje wzrost ciśnienia, a powietrze w zbiorniku jest uciskane.

Uwaga: W zestawie brak śrub montażowych.

POMPA  MAXH 1300 Z OSPRZĘTEM HYDROFOROWA DO WODY

Pompa wielostopniowa MAXH 1300 wykorzystywana przy zasileniu domów jedno lub wielorodzinnych, idealna do systemów nawadniania ogrodu.

Solidny korpus ssący wykonany ze stali nierdzewnej INOX zapewnia wytrzymałą konstrukcje. Cały zestaw przystosowany do pompowania czystej, zimnej wody pobieranej z głębokości maksymalnie do 8m.

W pompie zastosowano 5 wirników, czego efektem jest tak duża wydajność.

Pompa wytwarza duże ciśnienie (do 4 barów), czego efektem jest długi strumień wody np. z węża ogrodowego pomocny przy pracach w ogrodzie lub przy myciu auta.

Zadaniem hydroforu jest dostarczenie i utrzymanie właściwego ciśnienia wody w instalacji wodociągowej budynku.

Pompa przystosowana do podnoszenia ciśnienia w instalacjach wodociągowych.

Cechy i zalety

• Cicha praca urządzenia umożliwia montaż w domu
• Pompa wyposażona w zabezpieczenie termiczne
• Niezawodna
• Zdolność samozassania po wczesniejszym zalaniu
• Wyśmienite parametry użytkowe
• Bardzo prosty montaż
• Energooszczędna
• Bardzo duże możliwości zastosowania
• Zasilanie 230V
• Mimo swoich dużych parametrów pompa jest bardzo kompaktowych wymiarów

Zastosowanie pompy

• Instalacje wodociągowe zasilające w wodę użytkową domy jednorodzinne
• W instalacjach hydroforowych do dostarczania wody pitnej i użytkowej
• W systemach nawadniających
• W niedużych gospodarstwach rolnych
• W ogrodnictwie
• Do podlewania ogrodów, trawników, roślin, niewielkich upraw warzywnych
• W zakładach produkcyjnych
• W dostarczaniu wody do działek rekreacyjnych

Pompa nie musi znajdować się na zbiorniku. Dzięki możliwości umiejscowienia pompy na przykład obok zbiornika nie ograniczamy się co do miejsca. Jest to szczególnie ważne, gdy mamy ograniczoną wysokość w miejscu, w którym ma znajdować się hydrofor lub instalacja sąca/tłoczaca jest na różnych wysokościach w stosunku do króćców w pompie. Po otrzymaniu zestawu instalator może samodzielnie podjąć decyzję gdzie będzie znajdowała się pompa oraz zbiornik. Podłączenie na zbiorniku lub obok nie ma wpływu na prace hydroforu.

Materiały:

• Korpus ssący: żeliwo
• Obudowa pompy: INOX stal nierdzewna /  AISI 304
• Wał: noryl
• Wirnik: 5 wirników noryl
• Konsola: żeliwo
• Dławnica mechaniczna: ceramika / grafit / NBR

Dane techniczne:

• Model: MAXH 1300
• Podnoszenie maksymalne: 55 m
• Wydajność maksymalna: 6000 l/h
• Maksymalne ciśnienie: 4 bar
• Moc: 1,3 kW
• Zasilanie: 1~230 V
• Pobór prądu: 6 A
• Waga: 12,5 kg
• Klasa uzwojenia: B
• Prędkość obrotowa silnika: 2850 RPM
• Stopień ochrony: IP44
• Tryb pracy: ciągły
• Maksymalna temperatura cieczy: 35°C
• Maksymalna temperatura otoczenia: 40°C
• Wysokość: 15cm
• Szerokość: 19cm
• Długość: 42cm
• Maksymalna głębokość ssania: 8m
• Króciec ssący: DN25 (1")
• Króciec tłoczny :DN25 (1")

Pompa powinna być zainstalowana w miejscu chronionym przed warunkami atmosferycznymi oraz zabezpieczona przed mrozem. Należy upewnić się, że instalacja ssąca i pompa są zalane wodą przed pierwszym uruchomieniem.

Zbiornik hydroforowy 100L

Zbiornik hydroforowy poziomy o pojemności 100l został skonstruowany z wytrzymałej stali węglowej, pokrytej antykorozyjnym lakierem, co znacząco przedłuża jego trwałość.

Wewnątrz zbiornika znajduje się gumowa przepona wykonana z materiału EPDM. Pełni ona rolę membrany, izolując powietrze od wody w zbiorniku. Dzięki tej barierze zbiornik nie ma bezpośredniego kontaktu z wodą, co przyczynia się do jego wolniejszego zużywania i braku korozji.

Zbiornik posiada nóżki umożliwiające stabilne ustawienie lub zamocowanie na ścianie, które dodatkowo można zabezpieczyć gumowymi podkładkami.

Zbiornik hydroforowy działa na zasadzie kompresji powietrza. Woda jest napełniana do zbiornika, gdzie następuje wzrost ciśnienia, a powietrze w zbiorniku jest uciskane.

Dane techniczne:

• Zbiornik przeponowy: 100L
• Rodzaj zbiornika: przeponowy
• Orientacja zbiornika: pozioma
• Zbiornik fabrycznie jest napompowany powietrzem do ciśnienia 1,5 bar
• Ciśnienie maksymalne: 6 Bar
• Rozmiar gwintu podłączeniowego: 1"
• Temperatura robocza: od 0 do +99'C
• Wysokość: 47 cm
• Długość: 71 cm

Przykładowy schemat podłączenia zestawu hydroforowego:

1. Zbiornik Hydroforowy

2. Pompa Hydroforowa

3. Filtr Anty-piaskowy

4. Elastyczny Wąż podłączeniowy

5. Filtr wodny przepływowy

6. Zawór Zwrotny

7. Zawór kulowy Wodny

8. Zabezpieczenie przed suchobiegiem

9. Zawór kulowy Wodny

10. Wąż Anty-wibracyjny

11. Rura PE

12. Złączka PE
