STEROWNIK FOTOWOLTAIKI SF 01
.
Sterownik SF01 umożliwia automatyczne załączenie odbiornika (np. bojler elektryczny) podczas dużego nasłonecznienia (duża produkcja z paneli) oraz odłączenie odbiornika gdy słońce zajdzie za chmury. Pomaga to lepiej wykorzystać potencjał instalacji fotowoltaicznej – zwiększa auto konsumpcję.
.
Dzięki niemu dobrze wykorzystasz nadmiar energii elektrycznej, oczywiście zamiast grzania bojlera czy buforu ciepła można załączać inne urządzenia podczas dużego nasłonecznienia - np. ładowarkę pojazdu elektrycznego, skutera, motocykla, ładowarki elektronarzędzi itd - wybrane urządzenie będzie zasilane tylko podczas mocnego nasłonecznienia gdy mamy dużą produkcję z paneli fotowoltaicznych.

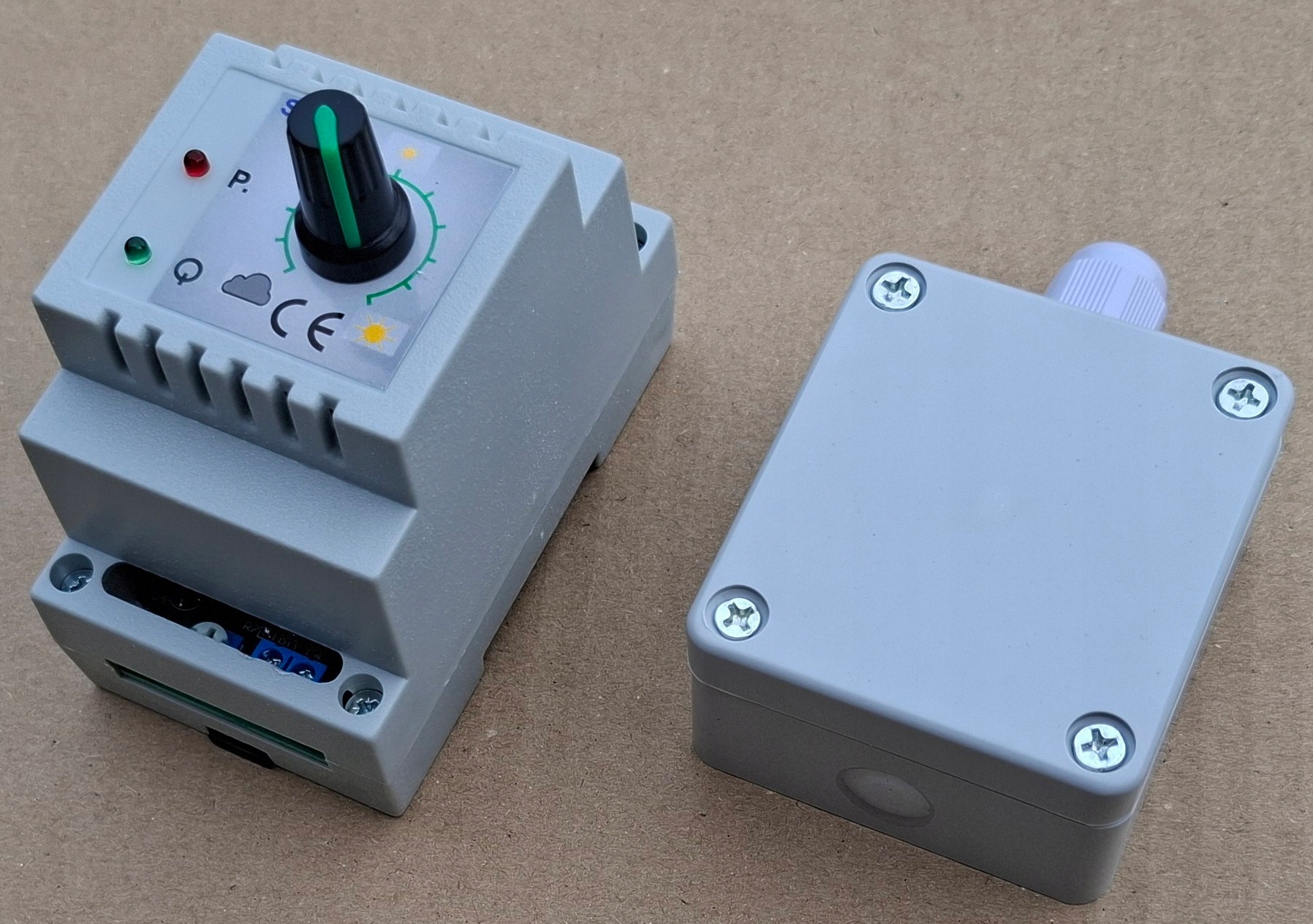

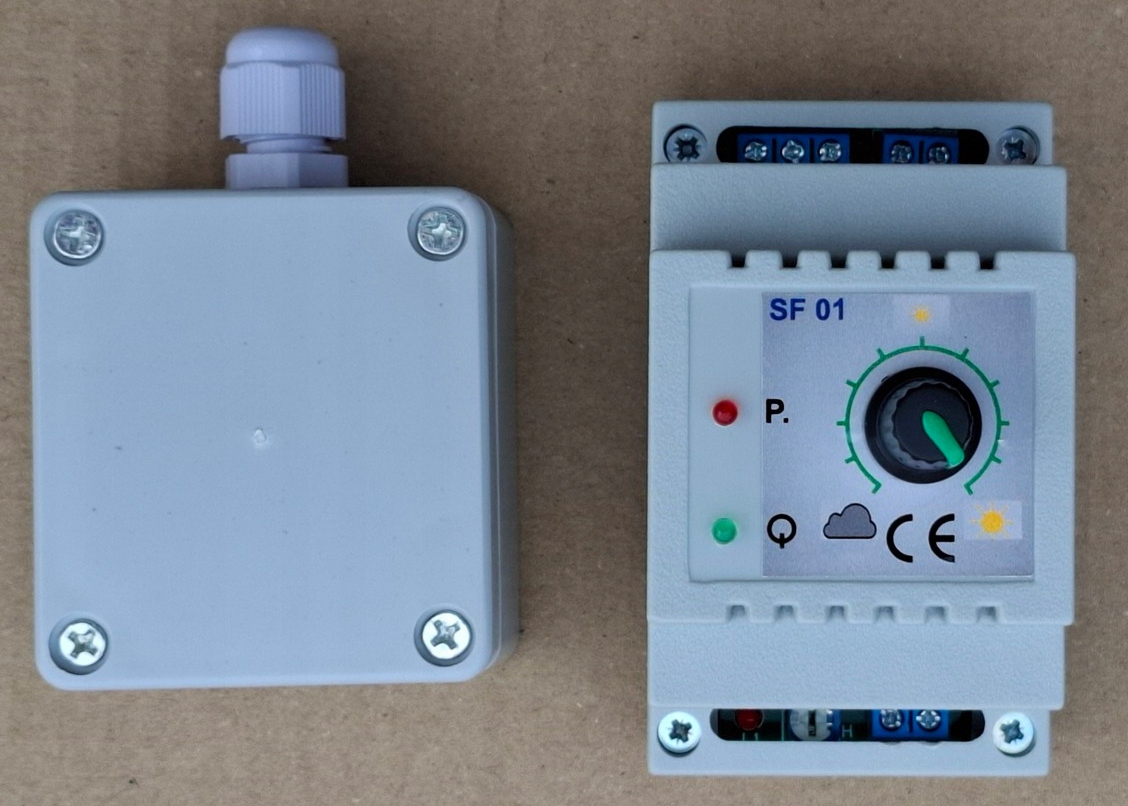

Cały komplet składa się ze sterownika właściwego oraz czujnika oświetlenia. Czujnik łączymy ze sterownikiem okrągłym przewodem 2 żyłowym o przekroju minimum 0,5mm2.
.

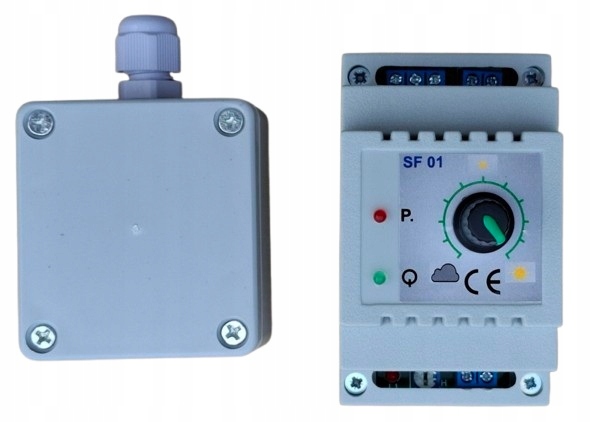

Czujnik posiada wejście przewodu (dławik) (1) oraz okno pomiarowe – światłoczułe (2) po przeciwnej stronie obudowy. Natomiast sterownik wyposażono w złącze zasilania 230V samego sterownika (4), złącze przekaźnika (wyjście przekaźnikowe beznapięciowe) (3) i złącze przewodu czujnika (7). Sterownik SF01 posiada też pokrętło ustawienia progu załączenia (8), regulację histerezy progu wyłączenia (6) oraz diodę kontrolną LED1 (5). Na przednim panelu są też diody LED: zielona zasilania oraz czerwona załączenia przekaźnika.
Działanie sterownika jest proste. W ciągu dnia nasłonecznienie zmienia się, sterownik będzie załączał podłączony odbiornik tylko w czasie dużego nasłonecznienia. Próg załączenia ustawiamy pokrętłem (8) na obudowie sterownika (od około 1tyś lux do około 60-80tyś lux). Sterownik posiada też próg wyłączenia (histereza) – wyłączenie następuje przy niższej jasności, a ta różnica (jasność progu włączenia vs jasność progu wyłączenia) jest regulowana potencjometrem montażowym (6). Dodatkowo sterownik posiada niewielkie opóźnienie (około 6 sekund) – sterownik załączy wyjście dopiero gdy nasłonecznienie będzie powyżej ustawionego progu przez ten czas a wyłączy dopiero gdy nasłonecznienia będzie poniżej progu wyłączenia też przez czas 6s bez przerwy – redukuje to fałszywe przełączenia wskutek bardzo krótkich zasłonięć czujnika – wydłuża żywotność sterownika jak i podłączonego odbiornika.
Poniższy wykres pokazuje charakterystykę pracy. Po wschodzie słońca poziom nasłonecznienia stopniowo rośnie (brązowa zakrzywiona linia), odbiornik jest wyłączony, a gdy nasłonecznienie osiągnie poziom załączenia (zielona pozioma linia), zaczyna migać dioda LED1 i jeśli nasłonecznienie utrzyma się w sposób ciągły powyżej tego progu przez czas około 6 sekund to załączy się wbudowany przekaźnik (punkt ON) – nasz odbiornik jest teraz zasilany (LED1 oraz czerwona led na obudowie świeci na stałe).
.
Dalej jeśli poziom nasłonecznienia spadnie do poziomu wyłączenia (czerwona pozioma linia) to analogicznie LED1 zaczyna migać i jeśli nasłonecznienie utrzyma się w sposób ciągły poniżej tego progu przez czas 6s to przekaźnik zostanie wyłączony (punkt OFF), LED1 oraz czerwona led na obudowie gasną – nasz odbiornik nie jest teraz zasilany.
.
Oczywiście jeśli w czasie odliczania czasu opóźnienia włączenia (6 sekund) nasłonecznienie nagle zmniejszy się (np. chmura zasłoni słońce) to po ponownym wzroście nasłonecznienia (chmura odsłoni słońce), czas ten (6s) jest liczony od nowa. Analogicznie podczas odliczania czasu 6s podczas wyłączenia.
Próg załączenia użytkownik ustawia pokrętłem na obudowie (8) w zakresie około 1 tyś lux do 60-80 tyś lux, im bardziej pokrętło przekręcimy w prawo tym większa wartość progowa załączenia (do włączenia wymagane mocniejsze nasłonecznienie). Regulacja ta działa w skali logarytmicznej.
.
Natomiast próg wyłączenia użytkownik ustawia potencjometrem montażowym (6). Próg ten jest w skali liniowej i ustawiamy go w zakresie od 10% to 100% wartości progu załączenia. Im bardziej potencjometr w prawo tym histereza jest większa. Dla przykładu jeśli użytkownik ustawi głównym pokrętłem (8) próg załączenia np. na 50 tyś lux a potencjometr histerezy (6) na minimum (do końca zakresu w lewo) czyli 10% to próg wyłączenia wyniesie wtedy 45 tyś lux (50 minus 10%) - więc już przy dość niewielkim obniżeniu nasłonecznienia (w stosunku do progu załączenia) nastąpi wyłączenie przekaźnika. Jeśli jednak użytkownik ustawi potencjometr montażowy histerezy (6) na połowę jego zakresu czyli około 50% wtedy próg wyłączenia wyniesie już ok. 25 tyś lux (50 tyś minus 50%) czyli żeby wtedy wyłączyć już wcześniej załączony odbiornik słońce musi zostać zdecydowanie mocniej przysłonięte.
.
Tego typu regulacje pozwala na szerokie dopasowanie ustawień do preferencji użytkownika, należy pamiętać by przy zmianie ustawień najpierw ustawić próg załączenia pokrętłem głównym (8) , a dopiero później próg wyłączenia (histerezę) potencjometrem montażowym (6) gdyż zmiana położenia pokrętła głównego finalnie wpływa też w pewnym stopniu na próg wyłączenia.
Montaż

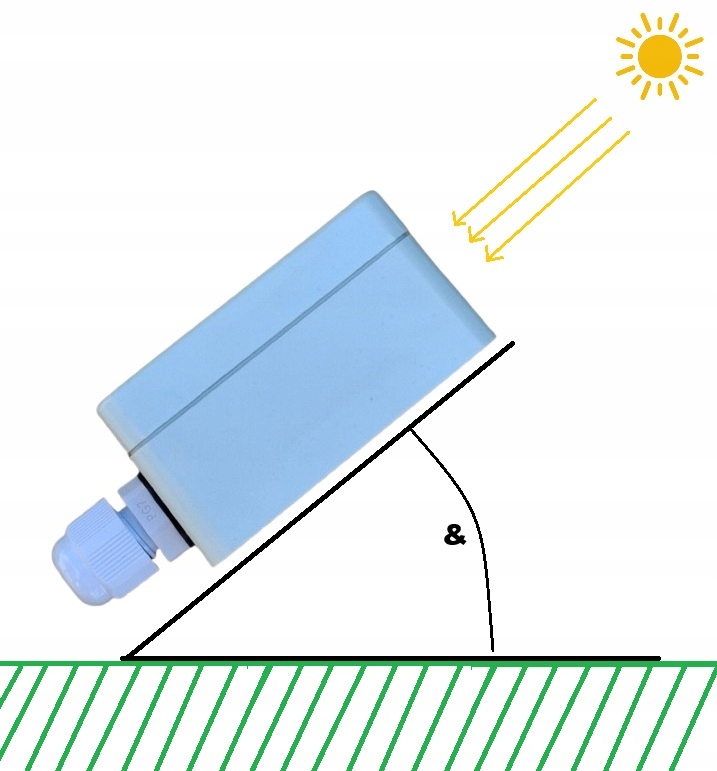

Czujnik montujemy na zewnątrz, zwykle w pobliżu paneli fotowoltaicznych, tak by w momencie dnia o najwyższej produkcji prądu światłoczułe okno czujnika „patrzyło” na słońce. Czujnik mocujemy wyjściem przewodu w dół, zwykle czujnik jest mocowany pod kątem & 20-50 stopni od poziomu jak na rysunku obok.
.
Czujnik łączymy ze sterownikiem okrągłym przewodem 2 żyłowym o przekroju minimum 0,5mm2. Przewód stosować możliwie jak najkrótszy, kłaść go z dala od źródeł zakłóceń (transformatory, silniki elektryczne itp.). W celu podłączenia przewodu do czujnika należy odkręcić pokrywkę czujnika, wsunąć przewód przez przepust (dławicę) a następnie 2 żyły przewodu podłączyć do złącza śrubowego czujnika. Kolejno dokręcić nakrętkę przepustu i przykręcić pokrywkę czujnika z uszczelką – tak by łączenie uszczelki pokrywki było od strony przepustu. Ważne by finalnie czujnik był szczelnie skręcony (pokrywka jak i przepust) – ochrona przed wilgocią oraz wpadaniem „fałszywego” światła słonecznego (poza oknem światłoczułym czujnika)
.
Sam sterownik mocujemy na szynie DIN – wewnątrz pomieszczeń, w miejscu suchym. Przewód od czujnika podłączamy do złącza (7), a następnie podłączamy przewód zasilania 230V do złącza (4). Następnie podłączamy przewód odbiornika (np. bojler) i na końcu załączamy zasilanie 230V.

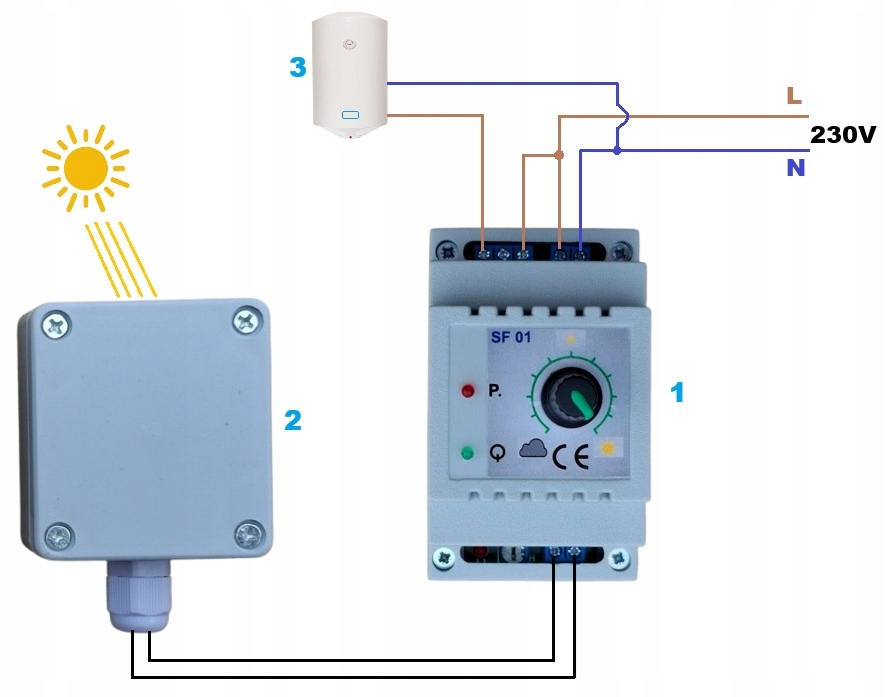

Maksymalne obciążenie sterownika to 10A (chwilowo 12A) dla obciążenia rezystancyjnego (np. grzałka) lub 4A dla obciążenie indukcyjnego (np. pompa). Tak więc typowe grzałki bojlera do mocy max 2kW możemy podłączyć bezpośrednio wg poniższego schematu.
.
Natomiast większe grzałki 230V oraz np. grzałki trójfazowe 400V należy podłączać przez dodatkowy zewnętrzny stycznik. Zawsze na linii zasilania 230V należy zastosować bezpiecznik nad prądowy maksymalnie B10 (10A) + różnicowoprądowy.
.
W przypadku takiego sterowania wykorzystujemy styki COM i NO przekaźnika a styk NC pozostaje nie podłączony. W razie potrzeby podłączenia odbiornika który ma działać odwrotnie (odwrócona logika) należy zamiast styku NO użyć styk NC czyli wtedy odbiornik podłączamy do styków COM i NC a styk NO pozostaje wolny – przy takim podłączeniu odbiornik będzie działać podczas małego oświetlenia a podczas dużego nasłonecznienia będzie on wyłączany (odwrócona logika sterowania).
