Солнечная фотоэлектрическая установка OFF-GRID мощностью 12000W постоянной мощности, трехфазная с аккумулятором LifePO4 17kWh

➡️ Эта установка способна за год произвести до 10000kWh с 20 панелями по 500W, которые мы полностью используем для собственных нужд благодаря этому off-grid комплекту

✅ Off-grid установка не требует уведомления и одобрения энергоснабжающей компании.

Proponowany zestaw umożliwia korzystanie z zasilania 230V / 400V o mocy całkowitej 12000W

Zestaw wytwarza czysty sinusoidalny sygnał wyjściowy, identyczny jak ten w sieci energetycznej.

MAGAZYN ZASTOSOWANY W ZESTAWIE MA POJEMNOŚĆ 17kWh oraz żywotność ponad 8000 Cykli 80% DOD

Urządzenie pobierające 1000W jest w stanie działać na samej baterii w nocy około 16-17h.

Panele fotowoltaiczne 20 x 500W o mocy łącznej 9360Wp przy pełnym słońcu są w stanie naładować go od 10% do 90% w zaledwie 1-2h.

Realnie od 6/7 rano do 9/10 magazyn zostanie uzupełniony a ty będziesz mógł się cieszyć prądem o mocy do 12kW prosto ze słońca !!!

W razie rozładowania magazynu pod inwerter można podłączyć zwykłą sieć lub agregat celem podtrzymania pracy na wyjściu.

Dzięki zastosowaniu w/w zestawu można zasilać takie urządzenia jak:

Telewizory, lodówki, chłodziarki, elektronarzędzia, pompy wody, sprężarki, zasilacze transformatorowe, zasilacze do laptopów, telefonów, piece co, pompki co, sprzęt biurowy – drukarki, skanery, komputery

➡️ РЕКОМЕНДУЕМ, ЧТОБЫ НАБОР ПОДКЛЮЧАЛСЯ СПЕЦИАЛИСТОМ ИЛИ ЧЕЛОВЕКОМ, ЗНАЮЩИМ ОСНОВЫ ЭЛЕКТРОНИКИ

В состав набора входит:

✔️ x20 Фотовольтаическая панель 500W Full Black Mono Half-Cut BIFACIAL ( Возможна расширение дополнительными панелями )

✔️ Трёхфазный гибридный инвертор Volt Polska ULTRA HYBRID PRO 12kW 3-фаз

✔️ Аккумуляторная батарея 51,2 В 314Ah ( 330Ah ) LiFePO4 на колёсах ~17,25 кВтч

Элементы не старше шести месяцев с момента производства, измеренная ёмкость 330Ah!

✔️ x2 Готовая проводка MC4 от фотовольтаических панелей длиной 25 м или более.

✔️ Массовые провода инвертор - батарея с коммуникационным кабелем BMS

✔️ БЕСПЛАТНЫЙ МОДУЛЬ ДИСТАНЦИОННОЙ КОММУНИКАЦИИ WIFI

✔️ Инструкция по подключению

✔️ Panel Solarny JaSolar 500W FULL BLACK MONO HALFCUT

Dane techniczne panelu fotowoltaicznego:

• Producent: JaSolar
• Moc: 500 Wp
• Długość: 195,3 x 113,4 x 30 mm
• Kolor ramy: Czarny FULLBLACK
• Seria: Mono, N-type, 16-BB
• Materiał ogniwa: Monokrystaliczny
• Liczba ogniw: 120
• Max. Napięcie: 1500 [V]
• Napięcie Vmp: 36.91 [V]
• Prąd Isc: 14.42 [A]
• Maksymalny pobór prądu: 13.55 [A]
• Napięcie jałowe: 43.85 [V]
• Sprawność STC: 22.6 [%]
• Degradacja w ciągu 25 lat:0.4 [%]
• Tolerancja mocy: 3 [%]
• Wsp. Temp. Pmpp: -0.29 [%/C]
• Wsp. Temp. Uoc: -0.25 [%/C]
• Waga: 27.3 [kg]
• Temperatura pracy: -40 do +85 [°C]
• Typ: Bifacial ( Dwustronny )

Технология Full Black Bifacial

Относится к фотоэлектрическим панелям, которые характеризуются однородным черным внешним видом, в отличие от традиционных панелей с видимыми белыми элементами

Эти панели чаще всего монокристаллические, что обеспечивает более высокую эффективность и эстетику.

Больше деталей:

• Эстетика:

  Full black панели идеально сочетаются с темными крышами и современными зданиями, что делает их часто выбираемыми по эстетическим соображениям.

• Монокристаллические элементы:

  Эти панели построены из монокристаллических элементов, что обеспечивает более высокую эффективность и устойчивость к атмосферным воздействиям.

• Технические характеристики:

  Панели Full Black могут быть более устойчивыми к загрязнениям и легче поглощать солнечный свет благодаря однородному черному цвету.

• Эффективность:

  Благодаря использованию монокристаллических элементов и черной поверхности, панели Full Black могут предлагать высокую производительность.

✅ Трёхфазный гибридный инвертор Volt Polska ULTRA HYBRID PRO 12 кВт 3-фазы

ULTRA HYBRID PRO 12000 является трёхфазным низковольтным (48 В) гибридным инвертором, который позволяет повысить энергетическую независимость и оптимизировать направление протекания энергии, а также источники  или потребители, куда эта энергия направляется. Благодаря компактной конструкции и высокой плотности мощности эта серия поддерживает соотношение DC/AC 1,3, что позволяет сэкономить на инвестициях в оборудование. Поддерживает трёхфазный несбалансированный выход до 150%, расширяя различные варианты применения.

Гибридные решения предлагают множество режимов конфигурации и расширения в зависимости от выбранной конфигурации и оснащения.

В расширенной конфигурации можно достичь самодостаточности (в ограниченном объёме) и увеличить эффективность фотогальванической установки. Гибридный комплект может обеспечивать питание в случае перебоев в электроснабжении.

Технические параметры:

Входные данные батареи:

Тип батареи:LifePO4, Свинцово-кислотный или литий-ионный

Диапазон напряжения аккумулятора(В) 40–60

Макс. Зарядный ток (А) 240

Макс. Ток разряда(A)240

Внешний датчик температурыДа

Криваязарядка 3 этапа / выравнивание

Стратегия зарядки аккумуляторалитий-ионный Самоадаптация к системе BMS

Ввод строки PV:

Макс. Входная мощность постоянного тока (Вт) 15600

Номинальное напряжениеВход солнечной энергии (В) 550 (160–800)

Пусковое напряжение (В) 160

ДиапазонНапряжение MPPT (В) 200–650

Диапазон напряжений постоянного тока при полной нагрузке(В) 350–650

Входной ток фотоэлектрической системы (А) 26 13

Макс. PV ISC(A) 34 17

Количество трекеров MPP 2

Количество строк MPPT наMPPT 2 1

Выход:

Макс. Выходная мощность переменного тока (Вт) 12000

Номинальный выходной токПеременный ток (А) 13200

Номинальный ток выхода переменного тока(А) 18,2/17,4

Макс. Переменный ток (А) 20/19,1

Макс.трехфазный несимметричный выходной ток (А) 27,3/26,1

Максимальный ток короткого замыканиявыходная мощность (А) 75

Макс. непрерывный поток переменного тока (А) 45

Мощностьпиковая (вне сети) 1,5-кратная номинальная мощность, 10 с

Коэффициент мощности(вне сети) 0,8 приводит к отставанию 0,8

Спецификация:

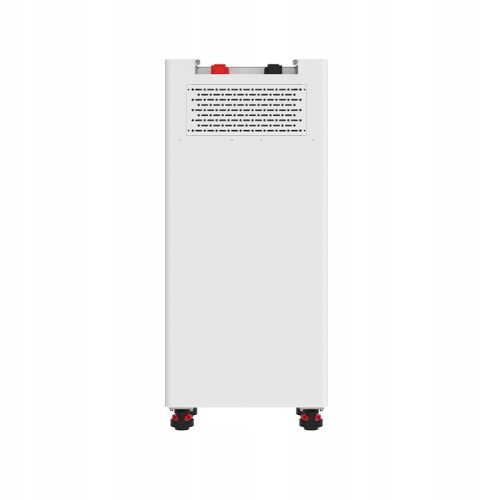

✅ Накопитель энергии 51,2 В 314 Ач (337 Ач) LiFePO4 Стояние на колесах ~ 17,25кВтч

Современный накопитель энергии на основе элементов LiFePO4емкость 330 Ач / 17,25 кВтч разработана для надежногоэлектроснабжение домов, компаний и фотоэлектрических систем. Благодаря компактной вертикальной конструкции сколеса, устройство легко собирается и мобильно.

Система оснащенаинтеллектуальный TOUCH BMS JK-PB2A16S20P с поддержкой связи BLUETOOTH JKПриложение BMS/CAN/RS485/RS232, обеспечивающее полную совместимость с популярнымиинверторных марок и гарантирует стабильную работу.

Серия имеет встроенный нагревательный мат благодаряпочему его можно использовать при низких температурах.

В КОМПЛЕКТЕ:

• Кабельсвязь RS485 / CAN
• Кабели заземления 80 см 50 мм2 ( + / - )

Dane techniczne:

• Konfiguracja pakietu: 16S1P
• BMS JK-PB2A16S20P z Aplikacją Bluetooth: JK BMS
• Model celi: Najnowsze moduły ENVISION Grade A 315AH 3.2V
• Rzeczywista pojemność zmierzona: 332AH 17056Wh
• Żywotność: 8000 Cykli 80% DOD
• Napięcie nominalne: 51.2 V (3.2 V/ogniwo)
• Pojemność nominalna: 330 Ah @ 0.5C
• Energia nominalna: 17254 Wh (17,25 kWh) @ 0.5C
• Napięcie ładowania: 56 V (3.5 V/ogniwo)
• Napięcie odcięcia rozładowania: 44.8 V (2.8 V/ogniwo)
• Maks. prąd ładowania: 200 A
• Maks. prąd rozładowania: (ciągły) 200 A
• Standardowe rozładowanie: 0.5C do napięcia 44.8 V
• Wymiary: 74,3 x 44,0 x 26,0 CM
• Waga: ok. 120 kg
• Klasa ochrony: (IP) IP21
• Zakres SOC (zalecany): 15 – 95 %
• Temperatura pracy – ładowanie: 0 °C ~ 45 °C
• Temperatura pracy – rozładowanie: –20 °C ~ 60 °C
• PRACA W TRYBIE RÓWNOLEGŁYM RÓWNIEŻ Z STARSZYMI WERSJAMI JK BMS

Особенности и преимущества:

• ✅ Безопасная технология LiFePO₄ – стабильнаяхимия, защита от перегрева и короткого замыкания.
• ✅ Интеллектуальное управление энергопотреблением(BMS) – мониторинг напряжения, тока, температуры и циклов.
• ✅ Связьс инверторами – поддержка нескольких протоколов CAN/RS, совместимость со многимибрендов.
• ✅ Долгий срок службы – более 8000 рабочих циклов обеспечивают долгие годы эксплуатации.использования.
• ✅ Мобильность и комфорт – вертикальная конструкция сколеса.
• ✅ ВСТРОЕННЫЙ НАГРЕВАТЕЛЬНЫЙ КОВРИК, ЗАЩИТАЮЩИЙ ОТ ОТFROST

Множественная защита:

• BMS, переключатель ипредохранитель
• Высокая масштабируемость
• Технические данные
• Руководствообращение
• Сертификат: CE-EMC EN / MSDS / UN 38.3

✅ Основные преимущества:

• Польская техническая поддержка исервис
• Эргономичный корпус - вписывается в любой чехолуглу.
• Не требует обслуживания — встроенная BMS (система управления аккумулятором) следит запараметры температуры и напряжения.
• Безопасность – технология LiFEPO4на данный момент один из самых безопасных в мире.
• Совместимость - сотрудничество спопулярные гибридные инверторы
• Сенсорный ЖК-экран
• Возможностьмониторинг батареи через BMS BLUETOOTH JPK

Пример фото монтажа ж / в панелей

Монтаж системы без опыта и соответствующих знаний грозит повреждением панелей и всех подключенных к ним устройств.

Мы не несем ответственности за любительский монтаж устройств, которые мы продаем. Без специалиста вы монтируете на свой страх и риск.
