Солнечная фотоэлектрическая установка OFF-GRID мощностью 12000 Вт трехфазная с накопителем энергии LiFePO4 17 кВт·ч

➡️ Эта установка способна за год произвести до 10000 кВт·ч с 20 панелями по 500 Вт, которые мы полностью используем для собственных нужд благодаря этому набору off-grid

✅ Off-grid установка не требует уведомления и одобрения энергетической компании.

Proponowany zestaw umożliwia korzystanie z zasilania 230V / 400V o mocy całkowitej 12000W

Zestaw wytwarza czysty sinusoidalny sygnał wyjściowy, identyczny jak ten w sieci energetycznej.

MAGAZYN ZASTOSOWANY W ZESTAWIE MA POJEMNOŚĆ 17kWh oraz żywotność ponad 6000 Cykli 80% DOD

Urządzenie pobierające 1000W jest w stanie działać na samej baterii w nocy około 16-17h.

Panele fotowoltaiczne 20 x 500W o mocy łącznej 10000Wp przy pełnym słońcu są w stanie naładować go od 10% do 90% w zaledwie 1-2h.

Realnie od 6/7 rano do 9/10 magazyn zostanie uzupełniony a ty będziesz mógł się cieszyć prądem o mocy do 12kW prosto ze słońca !!!

W razie rozładowania magazynu pod inwerter można podłączyć zwykłą sieć lub agregat celem podtrzymania pracy na wyjściu.

Dzięki zastosowaniu w/w zestawu można zasilać takie urządzenia jak:

Telewizory, lodówki, chłodziarki, elektronarzędzia, pompy wody, sprężarki, zasilacze transformatorowe, zasilacze do laptopów, telefonów, piece co, pompki co, sprzęt biurowy – drukarki, skanery, komputery

➡️ РЕКОМЕНДУЕМ, ЧТОБЫ НАБОР ПОДКЛЮЧАЛСЯ СПЕЦИАЛИСТОМ ИЛИ ЧЕЛОВЕКОМ, ЗНАЮЩИМ ОСНОВЫ ЭЛЕКТРОНИКИ

В состав набора входит:

✔️ x20 Фотовольтаическая панель 500Вт Full Black Mono Half-Cut Bifacial (возможна расширение за счет дополнительных панелей) максимум 36 шт.

✔️ Гибридный инвертор DEYE SUN-12K-SG05LP3-EU-SM2 12 кВт

✔️ Энергетическое хранилище LifePO4 17кВт·ч 51,2В на колесах @ REPT 314Ah (+333Ah) +  сенсорный LCD

✔️ Готовая проводка MC4 от фотовольтаических панелей длиной 25м или больше.

✔️ Массовые кабели инвертор - батарея вместе с коммуникационным кабелем BMS

✔️ БЕСПЛАТНЫЙ МОДУЛЬ ДЛЯ УДАЛЁННОЙ СВЯЗИ WIFI

✔️ Инструкции по подключению

✔️ Panel Solarny JaSolar 500W FULL BLACK MONO HALFCUT

Dane techniczne panelu fotowoltaicznego:

• Producent: JaSolar
• Moc: 500 Wp
• Długość: 195,3 x 113,4 x 30 mm
• Kolor ramy: Czarny FULLBLACK
• Seria: Mono, N-type, 16-BB
• Materiał ogniwa: Monokrystaliczny
• Liczba ogniw: 120
• Max. Napięcie: 1500 [V]
• Napięcie Vmp: 36.91 [V]
• Prąd Isc: 14.42 [A]
• Maksymalny pobór prądu: 13.55 [A]
• Napięcie jałowe: 43.85 [V]
• Sprawność STC: 22.6 [%]
• Degradacja w ciągu 25 lat:0.4 [%]
• Tolerancja mocy: 3 [%]
• Wsp. Temp. Pmpp: -0.29 [%/C]
• Wsp. Temp. Uoc: -0.25 [%/C]
• Waga: 27.3 [kg]
• Temperatura pracy: -40 do +85 [°C]
• Typ: Bifacial ( Dwustronny )

Технология Full Black Bifacial

Относится к фотоэлектрическим панелям, которые характеризуются однородным черным внешним видом, в отличие от традиционных панелей с видимыми белыми элементами

Эти панели чаще всего монокристаллические, что обеспечивает более высокую эффективность и эстетику.

Больше деталей:

• Эстетика:

  Full black панели идеально сочетаются с темными крышами и современными зданиями, что делает их часто выбираемыми по эстетическим соображениям.

• Монокристаллические элементы:

  Эти панели построены из монокристаллических элементов, что обеспечивает более высокую эффективность и устойчивость к атмосферным воздействиям.

• Технические характеристики:

  Панели Full Black могут быть более устойчивыми к загрязнениям и легче поглощать солнечный свет благодаря однородному черному цвету.

• Эффективность:

  Благодаря использованию монокристаллических элементов и черной поверхности, панели Full Black могут предлагать высокую производительность.

⚡DEYE SUN-12K-SG05LP3-EU-SM2 Гибридный инвертор мощностью 12 кВт

Инвертор поставляется из Польшираспространение, с полной гарантией и сервисным обслуживанием.

Трёхфазный гибридный инвертор DEYEгибрид предлагает множество режимов конфигурации и расширения в зависимости от выбранной конфигурации иоборудования.

В обширной конфигурации можно добиться самодостаточности (в ограниченной степенидиапазон) и повысить эффективность фотоэлектрической установки. Гибридный комплект может обеспечитьэлектропитание на случай отключения электроэнергии.

Технологическое преимущество и масштабируемость

Инвертор поддерживает 100%несимметрия нагрузки – позволяет отгружать до 50% номинальной мощности по каждой фазе. Может работатьпараллельно с 10 другими устройствами (сетевыми или автономными), что обеспечивает масштабируемостьустановка по мере роста потребностей без необходимости изменения всей архитектуры. Функция связи по переменному токупозволяет модернизировать существующие фотоэлектрические системы без дорогостоящих модификаций.

Решения

Технические параметры:

• Номинальная мощность: 12 кВт (3-фазный)
• Диапазон действиянапряжение аккумулятора: 40–60 В (низковольтная система 48 В)
• Макс. Фотоэлектрическая мощность:18000 Вт
• 2 независимых MPPT (350–650 В, 2x 26 А) МАКС. В постоянного тока800 В
• Пиковая эффективность: 97,6% | MPPT: >99%
• Связь: RS485, RS232, CAN,Wi-Fi, LAN, 4G, GPRS.
• Степень защиты: IP65.
• Диапазон рабочих температур: от -40°C до+60°C
• Охлаждение: интеллектуальное, активное, до 55 дБ
• Защиты: переключательDC, RCD, RCM, обнаружение секционирования, изоляция постоянного тока, дополнительная функция AFCI.
• Функция связи по переменному току дляинтеграция с существующими фотоэлектрическими установками
• Кратковременная перегрузочная способность: до 2× мощностирейтинг (10 с, автономный режим)

⚡ Совместимость аккумуляторов и процесс зарядки

Гибкая складская обработкаэнергия: Устройство работает как со свинцово-кислотными, так и с современными аккумуляторами.LAN (опция) и предлагает интерфейсы RS485, RS232 и CAN, обеспечивающие интеграцию с различнымисистемы надзора.

✅ Стандарты и сертификаты

Полное соответствие требованиям:Устройство соответствует международным стандартам безопасности и работы сети.энергетическая промышленность, включая IEC 61727, IEC 62116, EN 50549 и другие применимые стандарты,гарантируя безопасную и надежную работу.

Диапазон рабочего напряжения: Правильная работа обеспечивается в пределах диапазонанапряжение аккумулятора от 40 до 60 В.

Высокая эффективность по току: Максимальный зарядный тока разряд достигает 240 А, что обеспечивает эффективную и быструю передачуэнергии.

Интеллектуальное управление зарядкой: Инвертор автоматически связывается ссистема BMS для аккумуляторов, регулирующая параметры зарядки для повышения безопасности иувеличенный срок службы батареи.

✅ Подключение и удаленный мониторинг

Расширенные возможностиВозможности связи: Инвертор поддерживает мониторинг через GPRS, Wi-Fi, Bluetooth, 4G и

⚡ Входные параметры фотоэлектрических (PV) устройств

Большая допустимая мощность установки: Устройство поддерживает фотоэлектрические установки мощностью до 18 000 Вт,ток, скачки напряжения, короткие замыкания и перегрев, а также функция определения токадифференциал, который эффективно защищает инвертор и подключенные к нему устройства.

Расширенное управление работой: Защита от неправильной полярности послеСторона постоянного тока, постоянный контроль изоляции цепей постоянного тока и устройств защиты от перенапряжения.Класс II как для постоянного, так и для переменного тока.

✅ Экологические и структурные параметры

Устойчивость к внешним условиям: Инвертор предназначен для работы в широком диапазонетемпература от -40 до +60°С, с автоматическим ограничением мощности при температуре выше 45°С.

Тихая и стабильная работа: Уровень шума не превышает 55 дБ, а устройствочто позволяет внедрять более крупные и эффективные системы.

Высокий класс герметичности: Корпус соответствует стандарту IP65, обеспечивая защиту от пыли иструи воды.

Компактная конструкция: Размеры 386 × 660 × 253 мм и вес 35,2 кг облегчают установку иобслуживание.

Эффективное охлаждение: Интеллектуальная активная система воздушного охлаждения сохраняетоптимальная рабочая температура компонентов.

Широкий диапазон рабочего напряжения: Максимальное входное напряжение панелей составляет 800 В,а рабочий диапазон MPPT составляет 200–650 В, что способствует эффективному использованию энергии.солнечная.

Два трекера MPPT: Использование двойной системы MPPT обеспечивает независимое управление.ряды панелей, увеличивающие выход энергии в условиях переменного солнечного света.

✅ Системы защиты и безопасности

Полный набор защит: Устройство оснащено защитой от чрезмерного

Deye Logger — это модуль связи для инверторов Deye, который позволяет удаленномониторинг и управление фотоэлектрической установкой путем подключения кплатформу SOLARMAN через Wi-Fi, Ethernet, GPRS или 4G, что обеспечивает простую установку (штекер& Play), настройка через Bluetooth/AP, водонепроницаемый корпус IP65 и светодиодные уведомления,сбор данных в режиме реального времени.

Основные особенности регистратора DeyeLSW-3:

• Подключение: WiFi (LSW-3), Ethernet (LSE-3), также поддерживает GPRS,4G.
• Удаленный мониторинг: данные о работе инвертора и производстве энергии доступны вПРИЛОЖЕНИЕ SOLARMAN на вашем смартфоне.

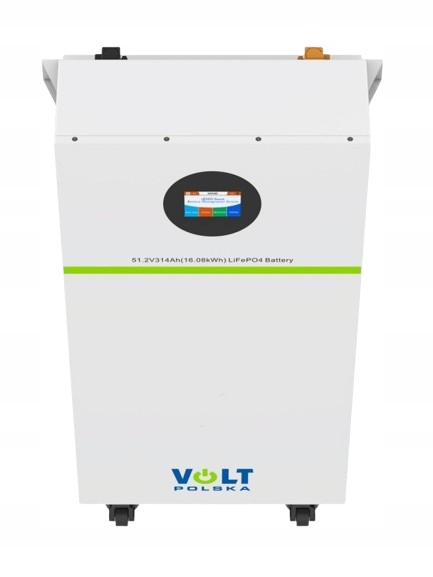

✅ Аккумуляторная батарея LifePO4 17кВт·ч 51,2В 314Ач

Современный аккумулятор на основе 16 элементов LiFePO4 REPT GRADE A+ емкостью 314 Ач (330 Ач) / 16,08 кВт·ч (17,02 кВт·ч) был разработан для надежного энергоснабжения домов, компаний и фотогальванических систем. Благодаря компактной вертикальной конструкции с колесами устройство легко устанавливать и оно мобильно.

Система оснащена интеллектуальной сенсорной BMS с поддержкой коммуникации BLUETOOTH PACE EX APP / CAN / RS485 / RS232, что обеспечивает полную совместимость с популярными брендами инверторов и гарантирует стабильную работу.

Благодаря использованию элементов LiFePO4 она отличается впечатляющим сроком службы и высокой нагрузочной способностью, благодаря чему может питать большинство домашних приборов, а также небольшие предприятия или мастерские.

Dane techniczne:

• Typ ogniwa: LiFePO4 REPT Grade A
• Nominalne napięcie: 51,2 V (16S)
• Nominalna pojemność (Ah): 314 Ah @ 330Ah
• Nominalna pojemność (Wh): 16,08 kWh @ 17,02 kWh
• Podłączenie baterii: Oczko M8
• Wymiary (z nogami): 825x415x235mm
• Waga (z osprzętem): 130 kg
• Żywotność cyklu (0,2 C, 25°C 80% DOD): 6000 cykli
• Temperatura rozładowania: (-20 do 55)°C
• Temperatura ładowania: (0 do 55)°C
• Temperatura przechowywania: (-20 do 45)°C
• Stopień IP: IP20
• Wyświetlacz: TAK
• Komunikacja: Bluetooth PACEEX, RS485, RS232, CAN
• Autoadresowanie: TAK
• Znamionowy zakres napięcia pracy: 44,8 ÷ 57,6 V
• Napięcie ładowania: 57,6 V
• Zalecane napięcie ładowania: 55,2 V
• Maksymalne napięcie ładowania: 58,4 V
• Zalecane napięcie rozładowania: 44,8 V
• Krytyczne napięcie rozładowania: 43,2 V
• Zalecany prąd ładowania: < 50 A
• Maksymalny prąd ładowania: 150 A
• Maksymalny ciągły prąd rozładowania: 150 A
• Maksymalny prąd rozładowania: 200 A

• ✅ Безопасная технология LiFePO₄ – стабильная химия, защита от перегрева и короткого замыкания.
• ✅ Интеллектуальное управление энергией (BMS) – мониторинг напряжения, тока, температуры и циклов.
• ✅ Связь с инверторами – поддержка множества протоколов CAN/RS, совместимость с различными брендами.
• ✅ Долговечность – более 6000 рабочих циклов обеспечивает многолетнее использование.
• ✅ Мобильность и удобство – вертикальная конструкция на колесах.

Многократная защита:

• BMS, выключатель и предохранитель
• Высокая масштабируемость
• Каталог карточка
• Руководство пользователя
• Сертификат: CE-EMC EN / MSDS / UN 38.3

Основные преимущества:

• Польская техническая поддержка и сервис
• Эргономичный корпус - поместится в любой угол.
• Бесобслуживаемый - встроенная BMS (система управления батареями) контролирует параметры температуры и напряжения.
• Безопасный - технология LiFEPO4 в настоящее время одна из самых безопасных в мире.
• Совместимость - работает с популярными гибридными инверторами

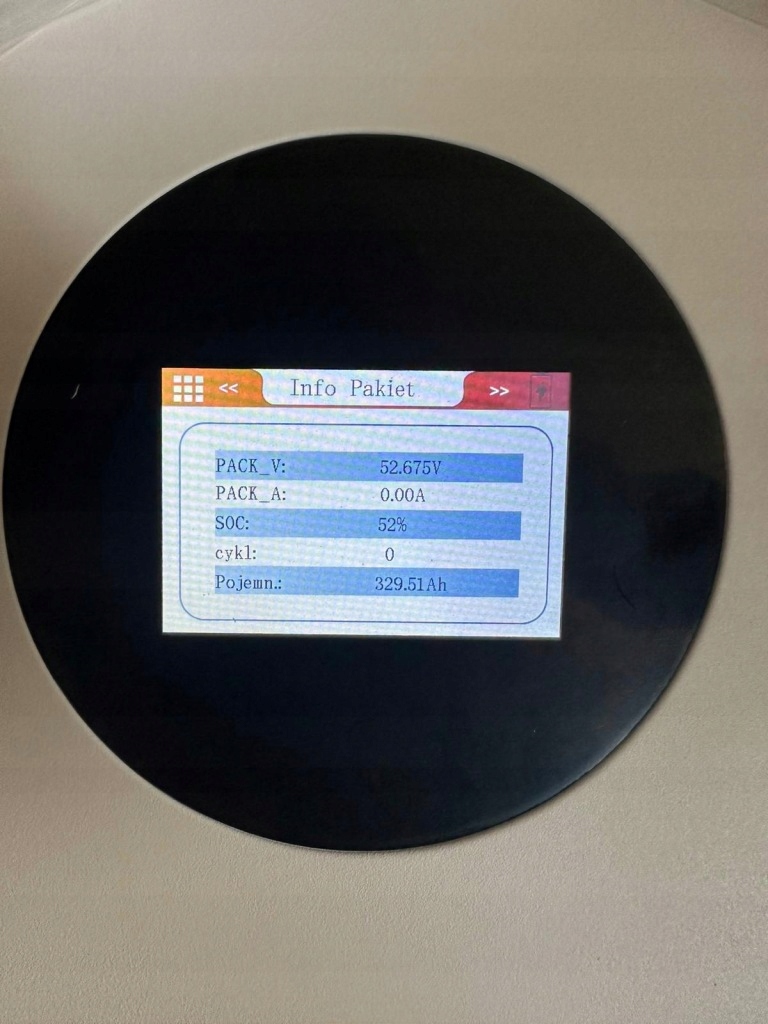

• Сенсорный ЖК-дисплей

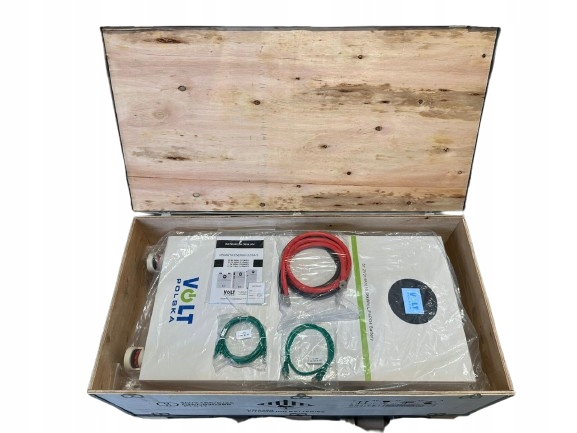

Комплектация:

• Энергетический аккумулятор
• DC кабели 1,2 м с разъемами
• Коммуникационные кабели: RS485 (RJ45) / CAN
• Крепежные элементы (для стены)
• Инструкция на польском языке

Пример фото монтажа ж / в панелей

Монтаж системы без опыта и соответствующих знаний грозит повреждением панелей и всех подключенных к ним устройств.

Мы не несем ответственности за любительский монтаж устройств, которые мы продаем. Без специалиста вы монтируете на свой страх и риск.
