Линейная направляющая Succebuy 1000x96x44 мм из высокоуглеродистой стали и алюминия

Prowadnica liniowa SFC

Wysoka dokładność, odporność na zużycie i niski poziom hałasu    Prowadnica liniowa SucceBuy SFC składa się z 2 szyn prowadzących i 4 klocków ślizgowych. Trwałe aluminiowe szyny prowadzące charakteryzują się precyzyjnymi średnicami otworów i odstępami, podczas gdy w blokach ślizgowych SC zastosowano łożyska kulkowe, zapewniające płynny i niezakłócony ruch. Dostępnych jest wiele specyfikacji, które idealnie odpowiadają Twoim potrzebom.

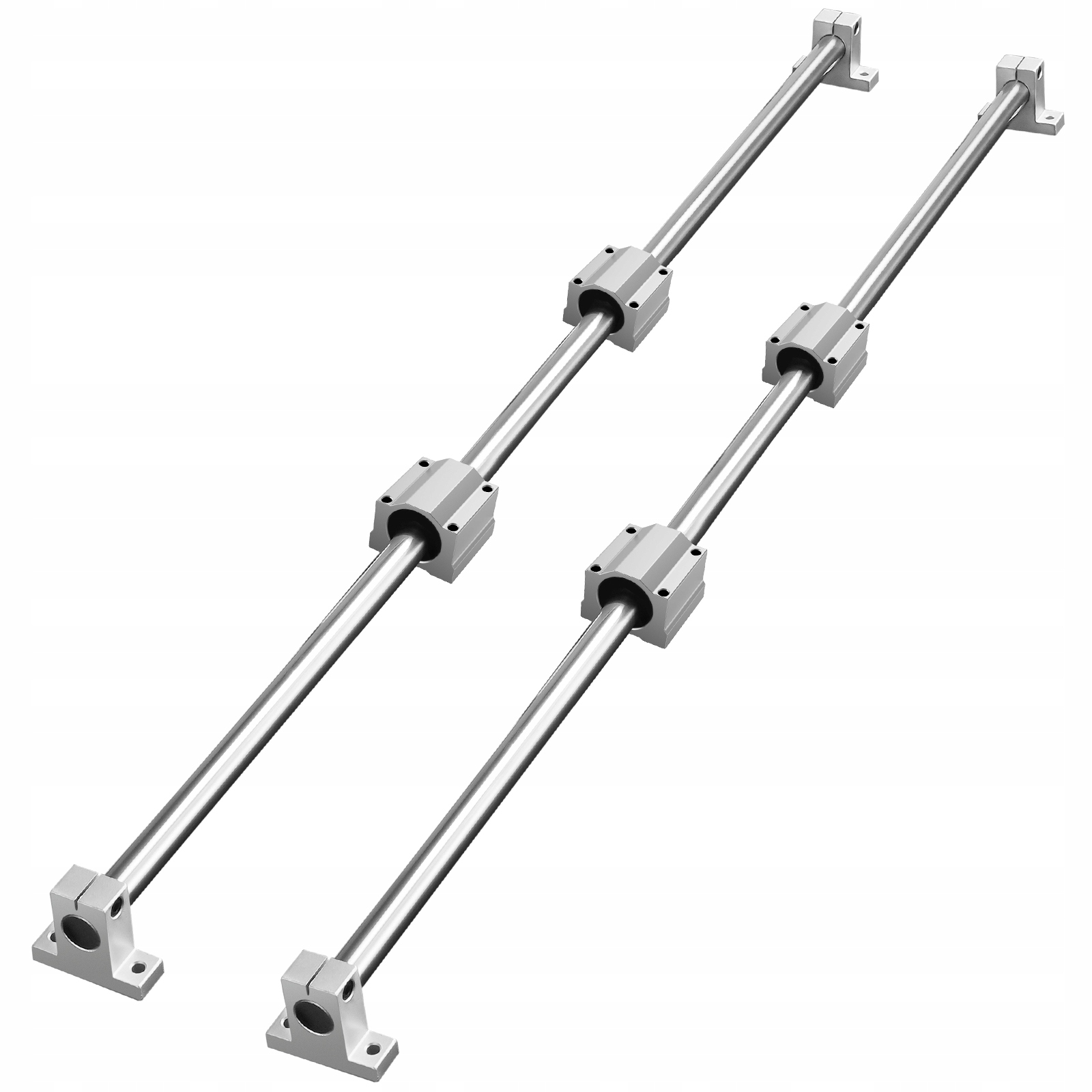

Zestaw prowadnic liniowych SFC

Trwałe i długotrwałe

Ciche ślizganie

Wysoka precyzja

Specyfikacje

Numer modelu: SFC16-1000L

Model bloku ślizgowego: SC16

Długość szyny prowadzącej: 39,4 cala/1000 mm

Średnica wału: Φ16mm

Obciążenie dynamiczne (na blok): 774 N

Obciążenie statyczne (na blok): 1180 N

Materiał: stal wysokowęglowa i aluminium

Rozstaw otworów montażowych A: 1,4 cala/36 mm

Odległość otworu montażowego B: 1,4 cala/36 mm

Rozmiar bloku ślizgowego (dł. x szer. x wys.): 1,7 x 2 x 1,5 cala/44 x 50 x 38,5 mm

Wymiary produktu (dł. x szer. x wys.): 1000 x 96 x 44 mm

Wymiary opakowania (dł. x szer. x wys.): 1100 x 130 x 80 mm

Masa netto: 11,2 funta/5,1 kg

Z łatwością radź sobie z presją

Łożysko liniowe ma konstrukcję całkowicie metalową, a blok ślizgowy jest trwale osadzony na wale liniowym, który ma dużą nośność.

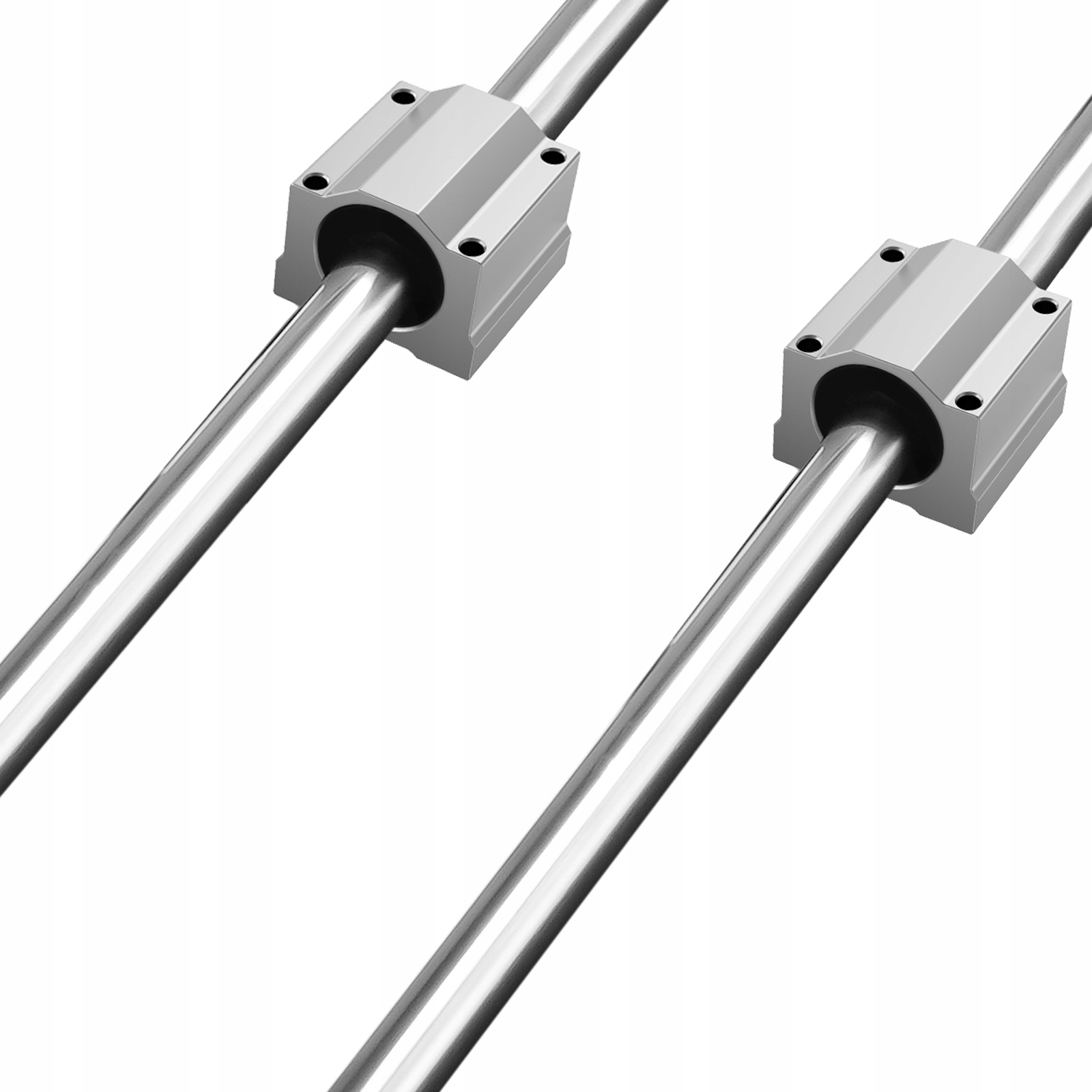

Płynny poślizg bez zacięć

Aluminiowy blok ślizgowy SFC i wbudowane łożyska kulkowe przesuwają się płynnie i bez wysiłku, aby zapewnić długoterminową stabilną pracę.

Bardziej precyzyjny niż kiedykolwiek wcześniej

Prowadnice liniowe mają dokładne rozstawy otworów, średnicę otworów i standardową średnicę wału, co pozwala na bardziej precyzyjny montaż sprzętu.

Rozbudowane scenariusze użycia

Zestaw szyn liniowych jest szeroko stosowany w urządzeniach automatyki o dużym obciążeniu i projektach typu „zrób to sam”. Na przykład maszyny do grawerowania CNC typu DIY, tokarki itp.

Silna odporność na korozję

Powierzchnia wałka liniowego szyn ślizgowych o ruchu liniowym jest chromowana, co nie boi się wilgotnego środowiska, a jednocześnie ma dobrą odporność na ciepło.

Łatwa instalacja

Prowadnice liniowe są dostarczane zmontowane z wałem, wspornikiem i blokami ślizgowymi oraz posiadają otwory na śruby montażowe zarówno w blokach, jak i podstawie wspornika szyny, co zapewnia wygodny montaż i połączenie. Szczelność łożyska ślizgowego można regulować poprzez boczny otwór na śrubę w bloku.

Zawartość Paczki

2 x wał liniowy SFC16 1000 mm

4 x bloki ślizgowe SC16

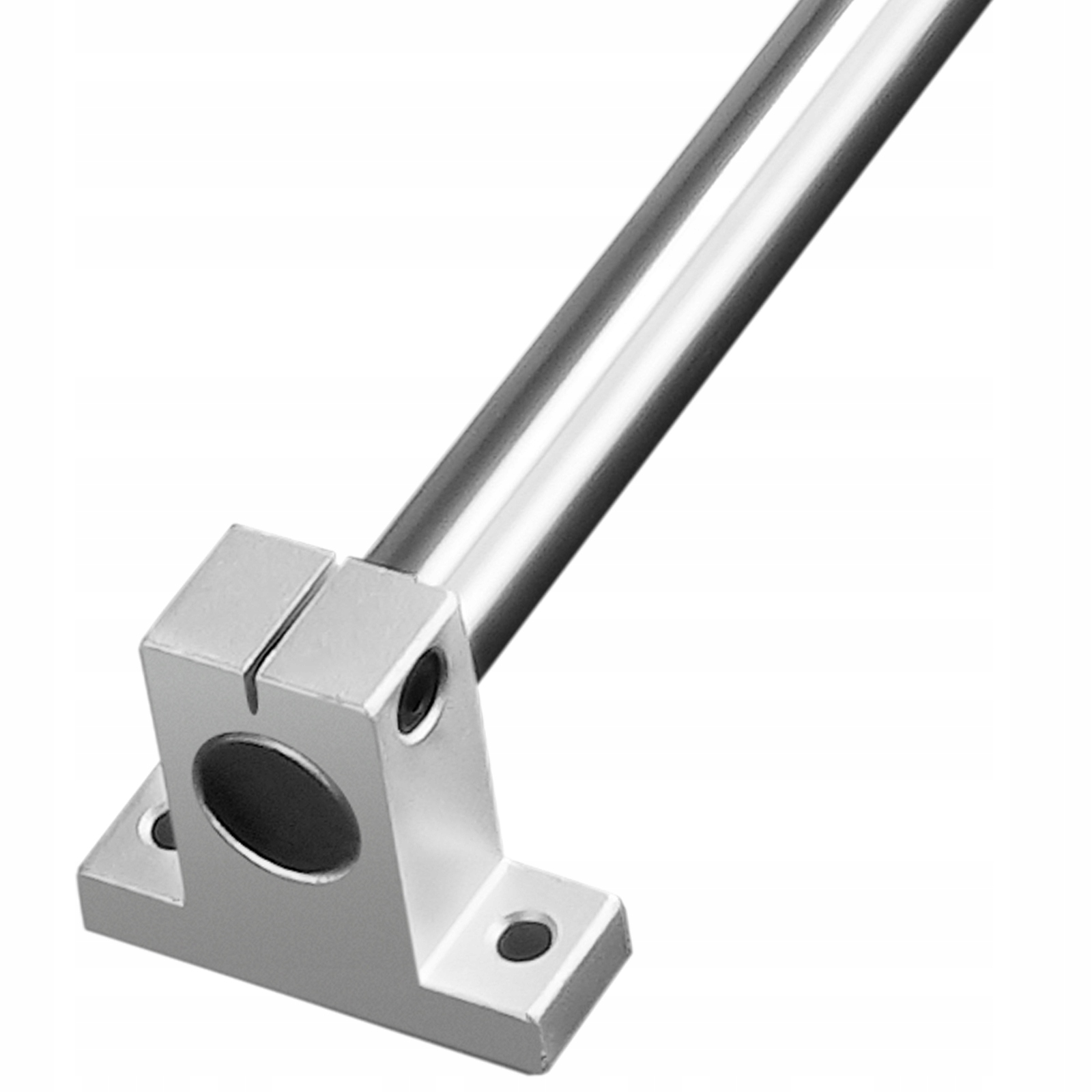

4 x wsporniki szynowe

Kluczowe cechy

Zestaw prowadnic liniowych SFC: Prowadnica liniowa zawiera 2 wałki liniowe SFC16 o długości 39,4 cala / 1000 mm, 4 bloki ślizgowe SC16 i 4 wsporniki szyn. Obciążenie dynamiczne na blok: 774 N, obciążenie statyczne na blok: 1180 N.

Trwałe i trwałe: Szyna liniowa wykonana jest ze stali węglowej i aluminium z chromowanym wykończeniem zapewniającym odporność na rdzę i wysoką trwałość. Wbudowane 4 aluminiowe bloki ślizgowe i łożyska kulkowe zapewniają płynny i niezakłócony poślizg.

Ciche przesuwanie: w pełni uszczelnione aluminiowe bloki ślizgowe SC i wał liniowy ze stali węglowej są idealnie dopasowane. Wbudowane łożysko kulkowe zapewnia ruch o niskim tarciu, jest płynne i nie przechyla się, co pozwala na bardziej pracochłonną kontrolę.

Wysoka precyzja: Precyzyjne wymiary i prostoliniowość wału okrągłego zapewniają wysoką dokładność, powtarzalność i stabilność ruchu. Solidna aluminiowa podstawa i blok przesuwny mają precyzyjne otwory montażowe, co ułatwia użytkownikom niezawodną instalację i podłączenie.

Szerokie zastosowanie: Zestaw szyn liniowych SFC jest wszechstronny i nadaje się do wszelkiego rodzaju ciężkich urządzeń automatyki i projektów DIY, takich jak: Np. wózki routera/frezarki/tokarki, drukarki 3D, grawerki laserowe, maszyny CNC, wahacze trenera itp.
