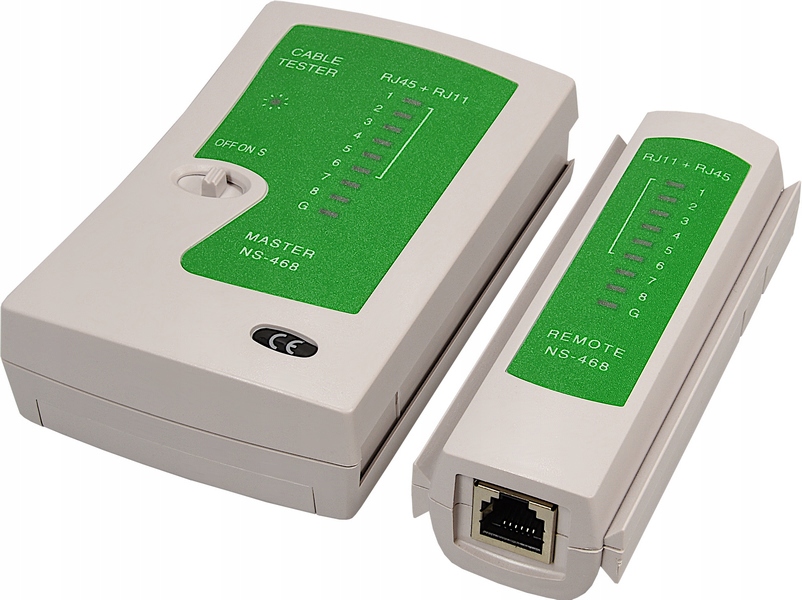

Tester kabli sieciowych RJ45 RJ11 9V

Urządzenie przeznaczone jest do testowania kabli sieciowych RJ45 (8p8c) i telefonicznych RJ11 (6p6c).

Urządzenie służy do testowania i sprawdzania ciągłości żył oraz poprawnego zarobienia wtyków.

Представленный комплект является полезным Что может значительно ускорить выполняемую работу, то есть сборку кабелей и тестирование сети.

Выполнение теста может указывать на наличие множества ошибок, таких как как: непрерывности.

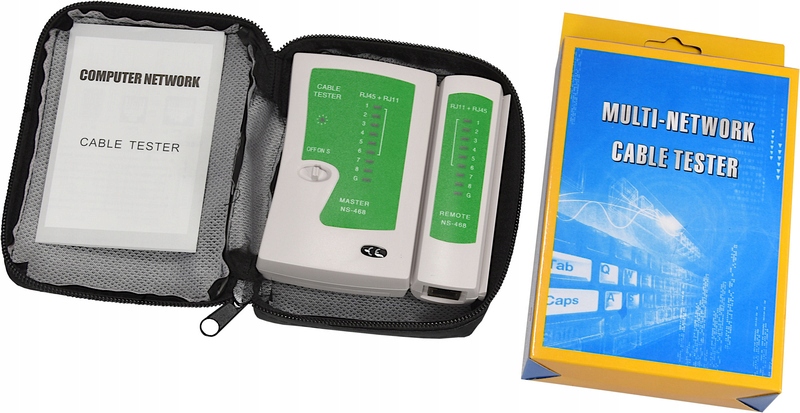

В комплект входят:

• два удаленных элемента: и приемник-это позволяет провести тест в двух разных в помещении
• руководство пользователя

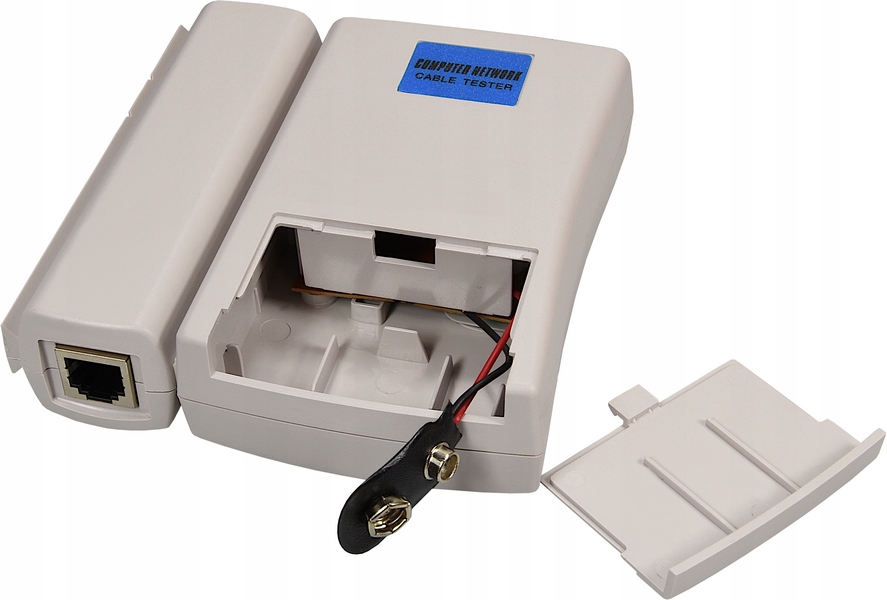

База и приемник оснащены в включение / выключение устройства). На левой стороне приемника находятся переключатель и ручка скорость выполнения теста.

Инструкция по проведению теста витой пары:

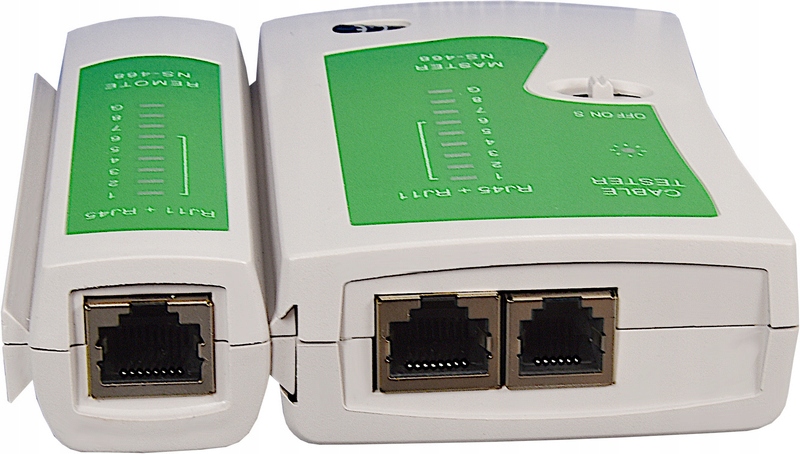

Включение питания (положение на-бесплатно автоматическая сортировка, s - быстрая). Подключите кабель с разъемом RJ45 к гнездам тестирование обоих модулей. Указатели на главном модуле должны отображать последовательность от 1 до G (G-загорается только для экранированной витой пары.) он исправен светодиоды в модуле передатчика и приемника загораются в следующем порядок: 1 -2 -3 -4 -5 -6 -7 -8 -г.

• Если одна вена (например, 3) имеет разрыв индикаторы № 3 на главном и удаленном модулях не включаются.
• Если жилы в витой паре поменялись местами, например, 2 и 4, то светодиод загорается в следующей последовательности:
• основной модуль : 1-2-3-4-5-6-7-8-G
• удаленный модуль: 1-4-3-2-5-6-7-8-G
• Если два провода имеют короткое замыкание это соответствующие светодиоды на индикаторах удаленного модуля будут гореть одновременно.
