Модуль школьного усилителя PCZ 455 кГц MCZ

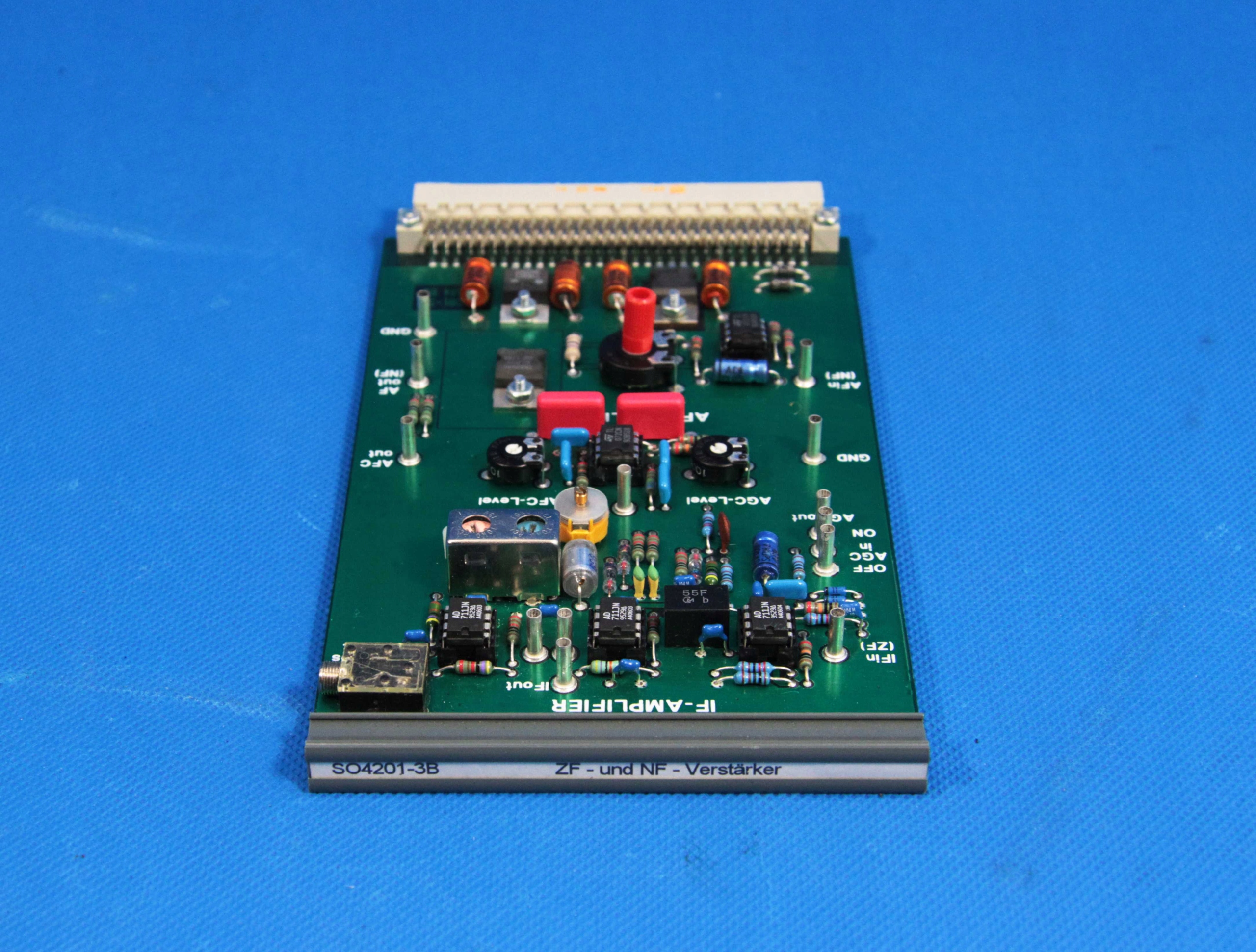

Oferujemy Państwu moduł, który zawiera dwa oddzielne tory wzmacniaczy jeden jest to wzmacniacz częstotliwości pośredniej 455kHz, drugi jest to wzmacniacz niskiej częstotliwości.

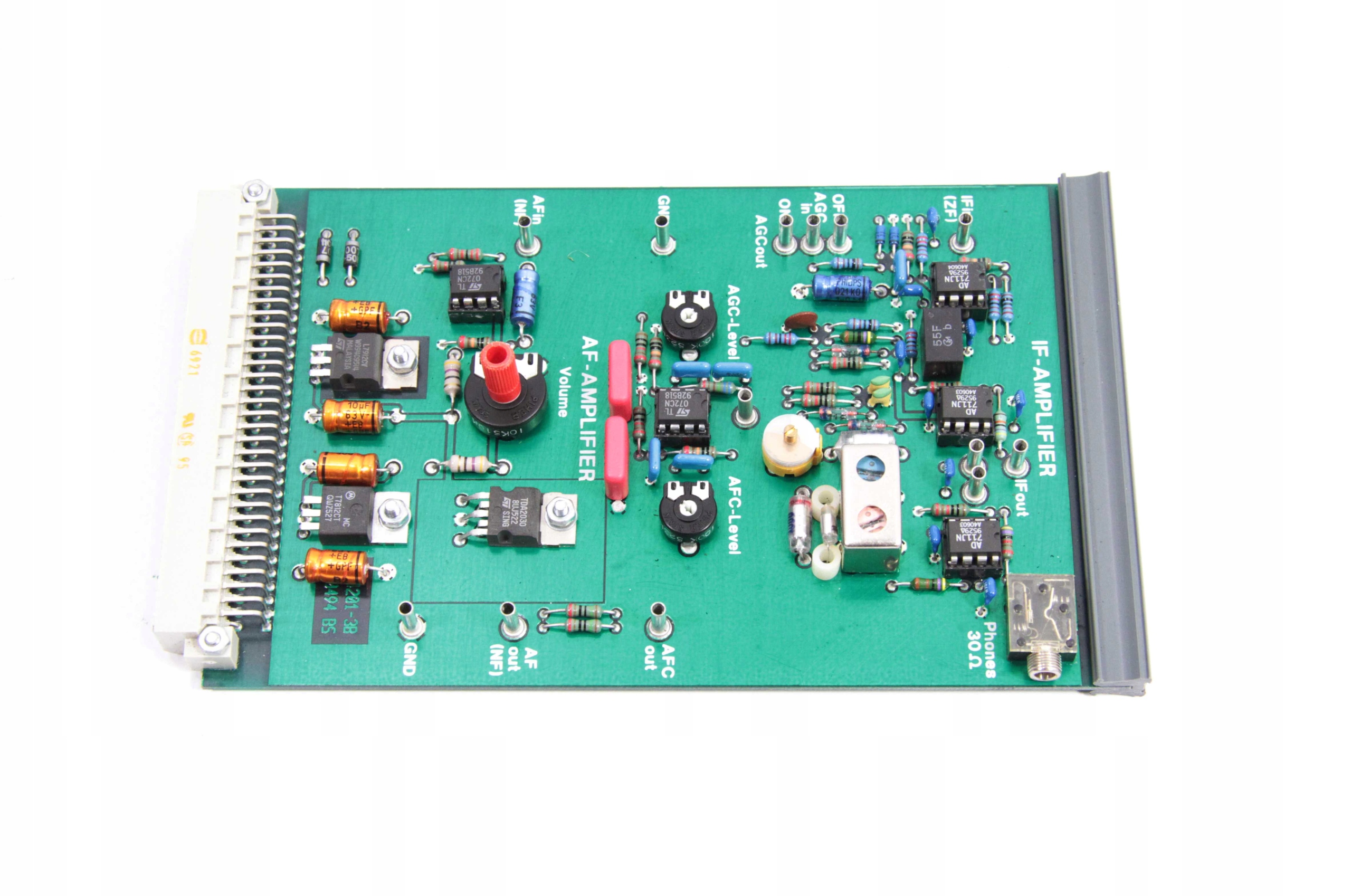

Moduł wzmacniacza PCZ zbudowany jest na 3 szerokopasmowych wzmacniaczach operacyjnych typu AD711 z wykorzystaniem filtru LC oraz filtru ceramicznego (murata z literką F).

W układzie wzmacniacza PCZ wbudowany jest tor ARW oraz tor ARCZ (wykonane na TL072).

Układ może pracować z ARW ręcznym oraz automatycznym.

Wzmacniacz MCZ zbudowany jest na 2 układach TL072 oraz TDA2030.

Cały układ zasilany jest z dwóch napięć +/- 12V przez stabilizatory 7812 / 7912.

Na płytce wykonane są punkty pomiarowe w postaci gniazdek na mini bananki, do których można podłączyć również sondę oscyloskopową lub krokodylki.

Cały układ został zaprojektowany do objaśniania zasady pracy stopnia PCZ oraz MCZ i szkolenia z zakresu dokonywania pomiarów.

Jest produkcji niemieckiej.

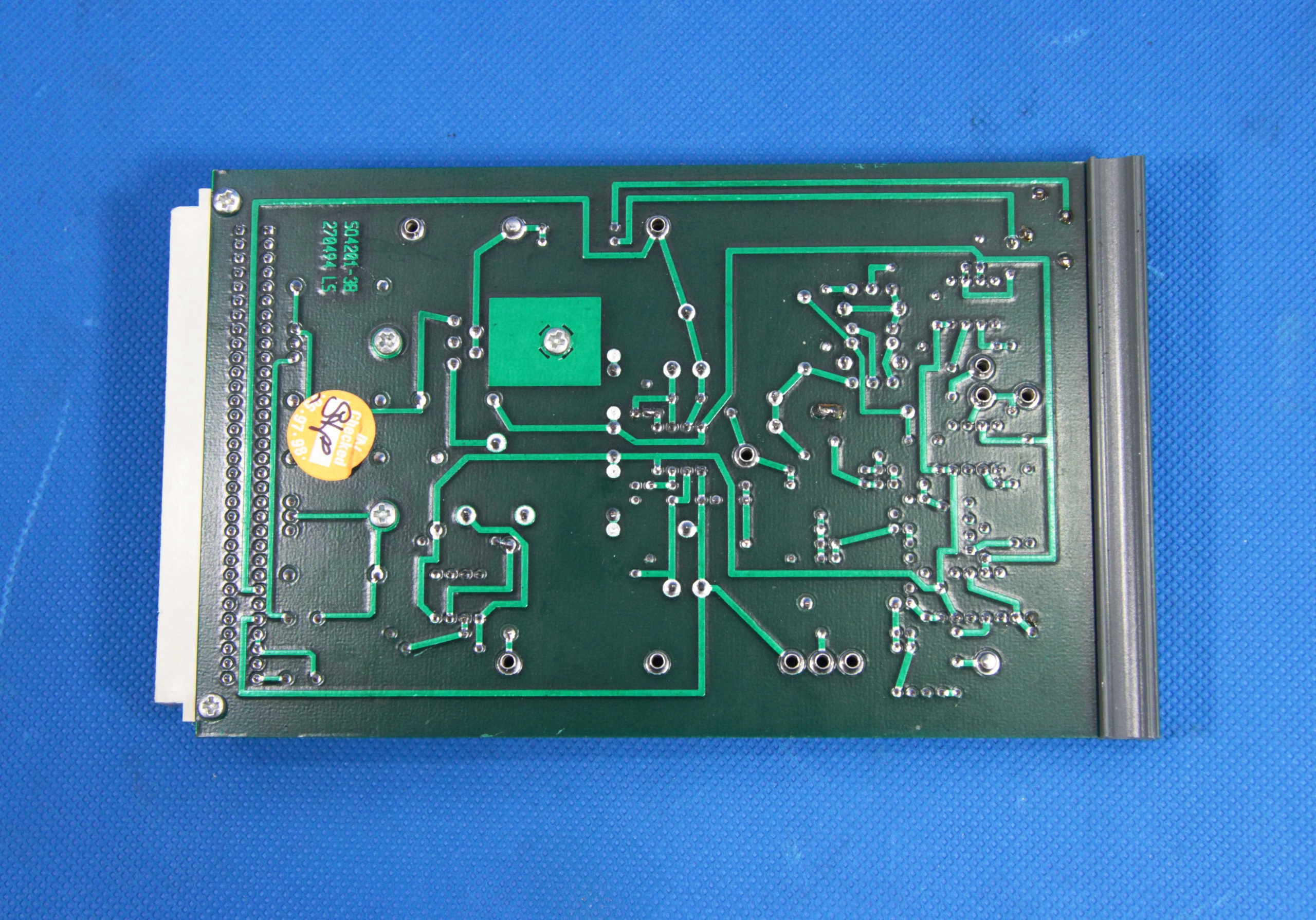

Płytka ma format euro karty ze standardowym złączem z jednej strony.

Układ jest wykonany bardzo solidnie, jest świetną pomocą naukową.

Można również z niego budować stanowiska pomiarowe.

Nie mamy schematu, jednak jest to tak prosty i przejrzysty układ, że można go rozrysować we własnym zakresie

Podzespół jest sprawny.
