Przetwornica step-down 7-24V na 3.3V 5V 9V 12V 5A

Przetwornica step-down obniżająca napięcie, która z napięcia wejściowego z przedziału 7V do 24V pomoże uzyskać stabilne napięcie, wybrane zworką z tyłu płytki . Do wyboru mamy napięcia wyjściowe: 3.3V, 5V (domyślne), 9V, 12V. Moduł posiada bardzo wysoką wydajność prądową do 5A. Zastosowane komponenty gwarantują bezpieczną i stabilną pracę urządzenia.

Do konwersji napięcia wykorzystano prostowniki synchroniczne gwarantujące bardzo dobrą wydajność prądową nawet przy niskich napięciach, duży ceramiczny kondensator produkuje bardzo mało ciepła i jest odporny na uszkodzenia, a ścieżki są pozłacane.

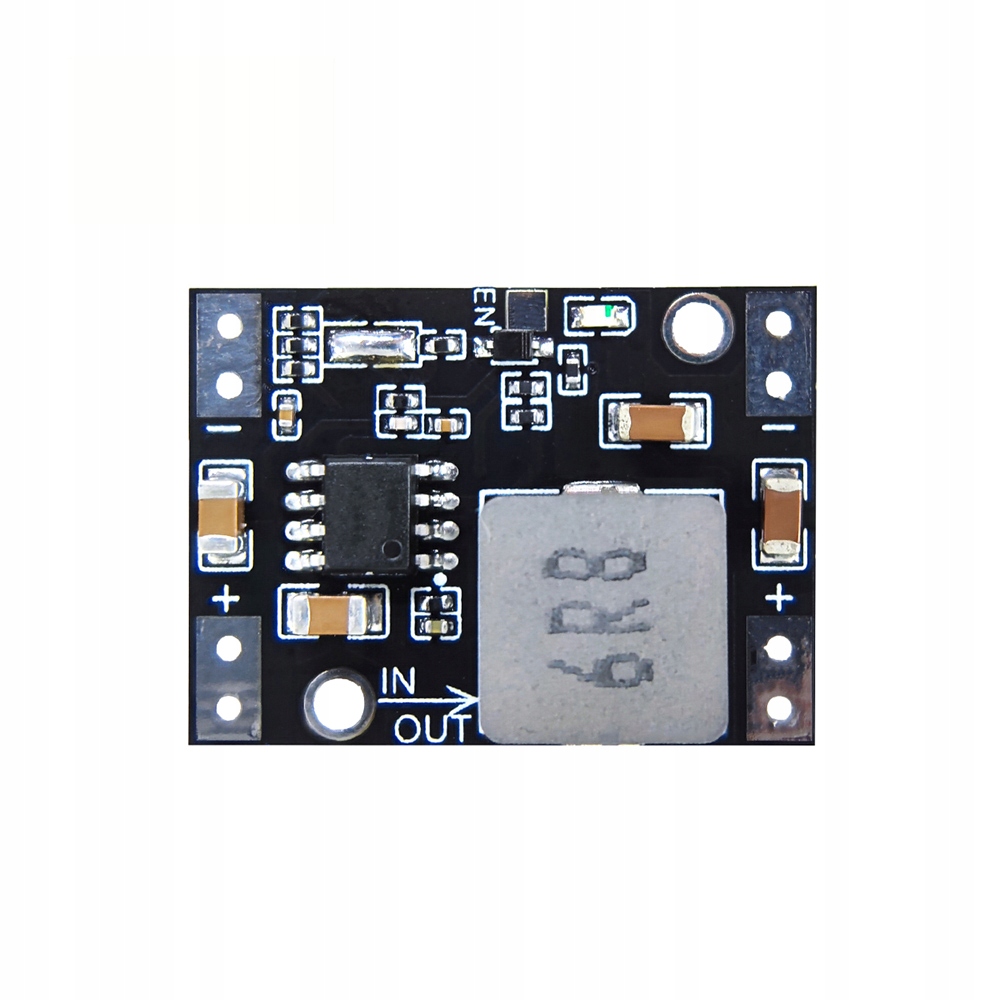

Na płytce umieszczono diodę sygnalizującą pracę przetwornicy i 2 otwory montażowe, dobrze sprawdzi się w zastosowaniach gdzie potrzebny jest duży prąd i mamy do dyspozycji mało miejsca: w modelarstwie przy dronach, zasilaniu LED itp.

W przypadku ciągłej pracy z dużym prądem zalecane zastosowanie radiatora.

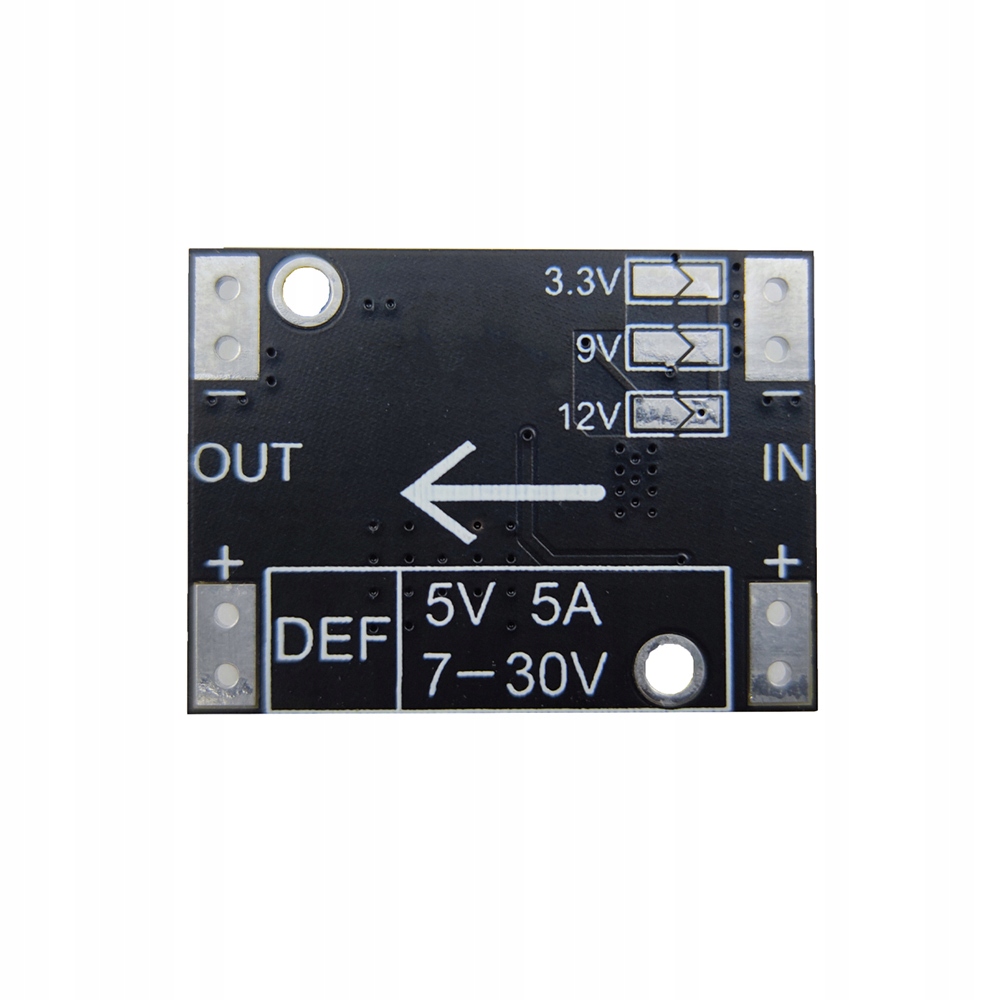

Aby zmienić napięcie wyjściowe należy rozlutować zworkę 5V na górze płytki (zdjęcie w galerii)

Specyfikacja:

• Typ: step-down obniżająca napięcie (napięcie na wyjściu niższe niż wejściowe)
• Napięcie wejściowe: od 7V do 24V
• Napięcie wyjściowe i maksymalny prąd: 3.3V 5A, 5V 5A, 9V 2.4A, 12V 1.5A
• Regulacja napięcia wyjściowego zworką z tyłu płytki
• Częstotliwość przełączania 500Hz
• Zabezpieczenia nadprądowe i przeciwzwarciowe wyjścia

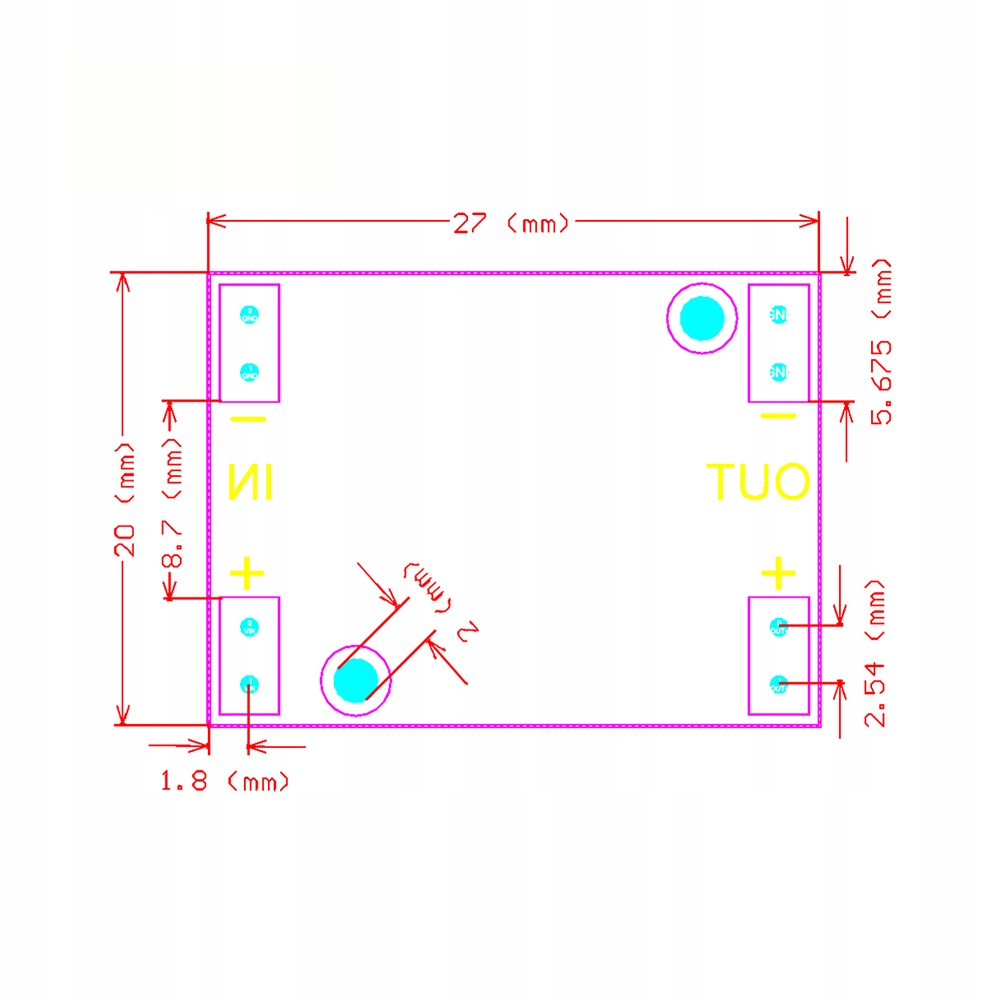

• Wymiary: 27mm x 20mm x 5mm
