Zestaw Miernik MPI-540-PV Start Solar Oprogramowanie PE6 Tester P-5 Sonel

Wielofunkcyjny miernik MPI-540-PV z zestawem do pomiaru nasłonecznienia, programem PE6 i testerem napięcia P-5

Sonel WMPLMPI540PVSIRM1SPE6P5 (MPI-540-PV Solar Start + IRM-1 + PE-6 + P-5)

✔️ Kompletny zestaw dla profesjonalistów – instalatorów, audytorów OZE, elektryków i serwisantów.

✔️ Idealny do pomiarów instalacji fotowoltaicznych – w pełnym zakresie: AC/DC, zabezpieczenia, nasłonecznienie i temperatura.

✔️ Zestaw gotowy do pracy w terenie – z plecakiem transportowym, zasilaniem akumulatorowym i komunikacją bezprzewodową.

✔️ Współpraca z programem Sonel PE6 umożliwia generowanie raportów zgodnych z normami i szybkie opracowanie dokumentacji pomiarowej.

Cechy kluczowe MPI-540-PV Solar Start:

✔️ Pomiar instalacji PV zgodnie z PN-EN 62446 – badania po stronie AC i DC, w tym testy RCD, impedancji pętli zwarcia, rezystancji izolacji, uziemień i kolejności faz.

✔️ Rejestrator parametrów sieci – pomiar napięć, prądów, mocy, harmonicznych, THD i przebiegów czasowych (oscyloskop, wykres wskazowy).

✔️ Duży ekran dotykowy 7” – wyraźny obraz i komfort pracy nawet w rękawicach roboczych.

✔️ System pomocy na ekranie – wbudowane schematy podłączeń pomiarowych i wskazówki krok po kroku.

✔️ Pamięć microSD i transmisja danych – zapis wyników na karcie, eksport przez USB, współpraca z Sonel Reader i PE-6.

✔️ Akumulator Li-Ion – długie zasilanie w terenie, ładowanie również z gniazda samochodowego.

✔️ Autotesty i tryb Auto-RCD – automatyczne procedury pomiarowe przyspieszające badania odbiorcze.

✔️ Odporna konstrukcja – obudowa IP51, szelki i plecak ułatwiające mobilną pracę.

Cechy kluczowe programu PE-6:

✔️Tworzenie protokołów z pomiarów elektrycznych zgodnych z normami

✔️Automatyczna ocena wyników i wyliczenia wartości wymaganych

✔️Wbudowane bazy zabezpieczeń, punktów pomiarowych i układów TN/TT/IT

✔️Drzewiasta struktura projektu i łatwe zarządzanie dokumentacją

✔️Harmonogram pomiarów i możliwość wydruku etykiet/tablic

✔️Dodawanie zdjęć, rysunków oraz pełna kalkulacja pomiarów

✔️Pełna współpraca z MPI-540-PV

Cechy kluczowe wskaźnika P-5:

✔️Dwubiegunowy tester napięcia do 1000 V AC/DC

✔️Pomiar napięcia, kolejności faz, ciągłości, test RCD

✔️Wbudowana latarka i podświetlany wyświetlacz LCD

✔️Funkcja HOLD – zatrzymanie wskazania

✔️Obudowa IP65 – praca w warunkach przemysłowych

✔️Kategoria bezpieczeństwa: CAT IV 600 V / CAT III 1000 V

✔️Kompaktowy i poręczny – idealny do szybkich kontroli

Cechy kluczowe miernika nasłonecznienia i temperatury IRM-1:

✔️ Pomiar irradiancji (W/m²), temperatury paneli i otoczenia – kluczowe dane do przeliczeń STC i analizy wydajności PV.

✔️ Wbudowany kompas i czujnik nachylenia – precyzyjne określenie orientacji i kąta montażu paneli.

✔️ Rejestrator danych – pamięć 999 rekordów bieżących i 5000 pomiarów w trybie rejestracji.

✔️ Komunikacja bezprzewodowa LoRa – stabilna transmisja z dużym zasięgiem, niezależna od Wi-Fi i Bluetooth.

✔️ Synchronizacja z MPI-540-PV – dane z IRM-1 trafiają bezpośrednio do pamięci miernika.

✔️ Kompaktowa i wytrzymała obudowa IP65 – idealna do pracy w pełnym słońcu i trudnych warunkach terenowych.

✔️ Zasilanie akumulatorem Li-Ion – ładowany przez USB, zapewnia mobilność i niezależność.

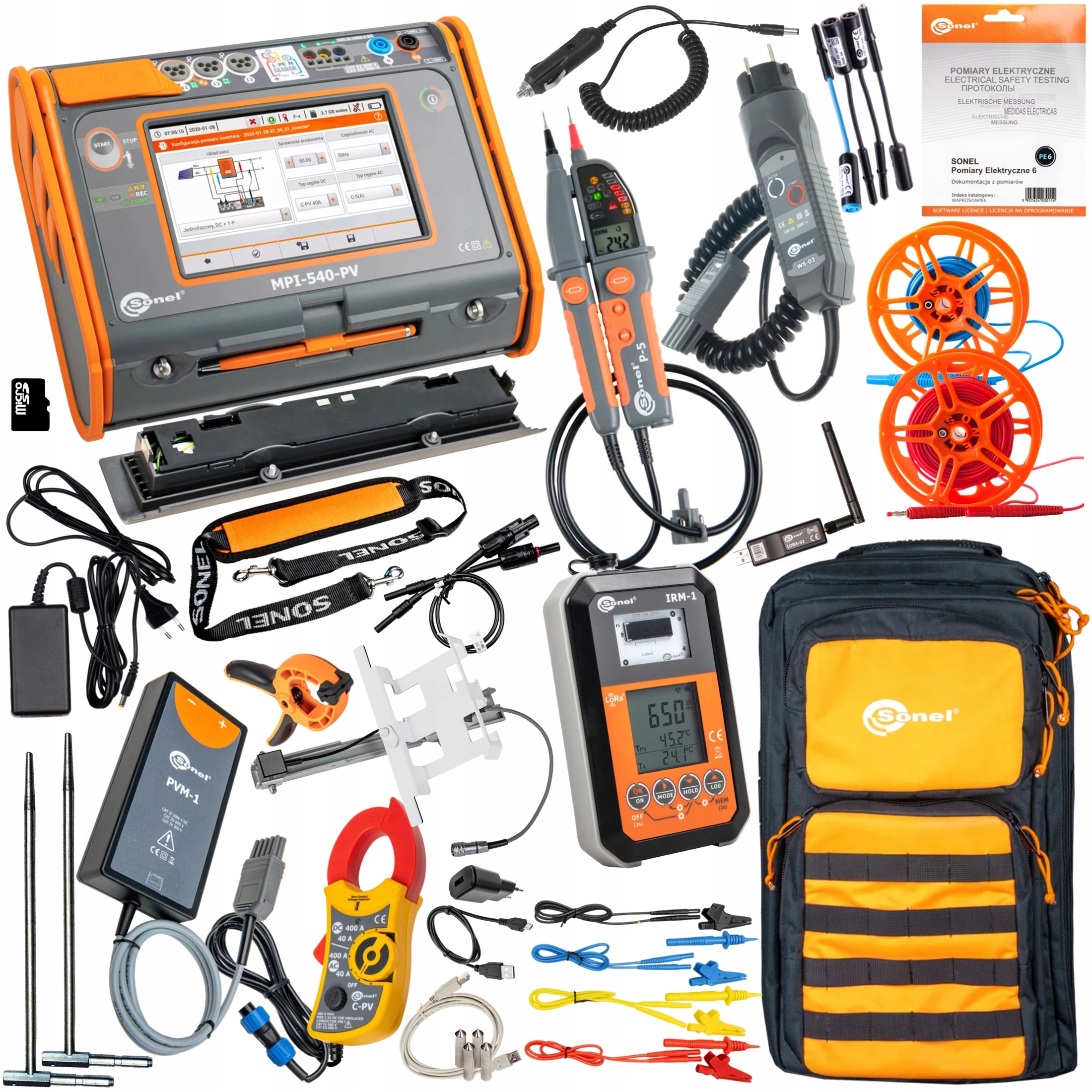

Zestaw zawiera

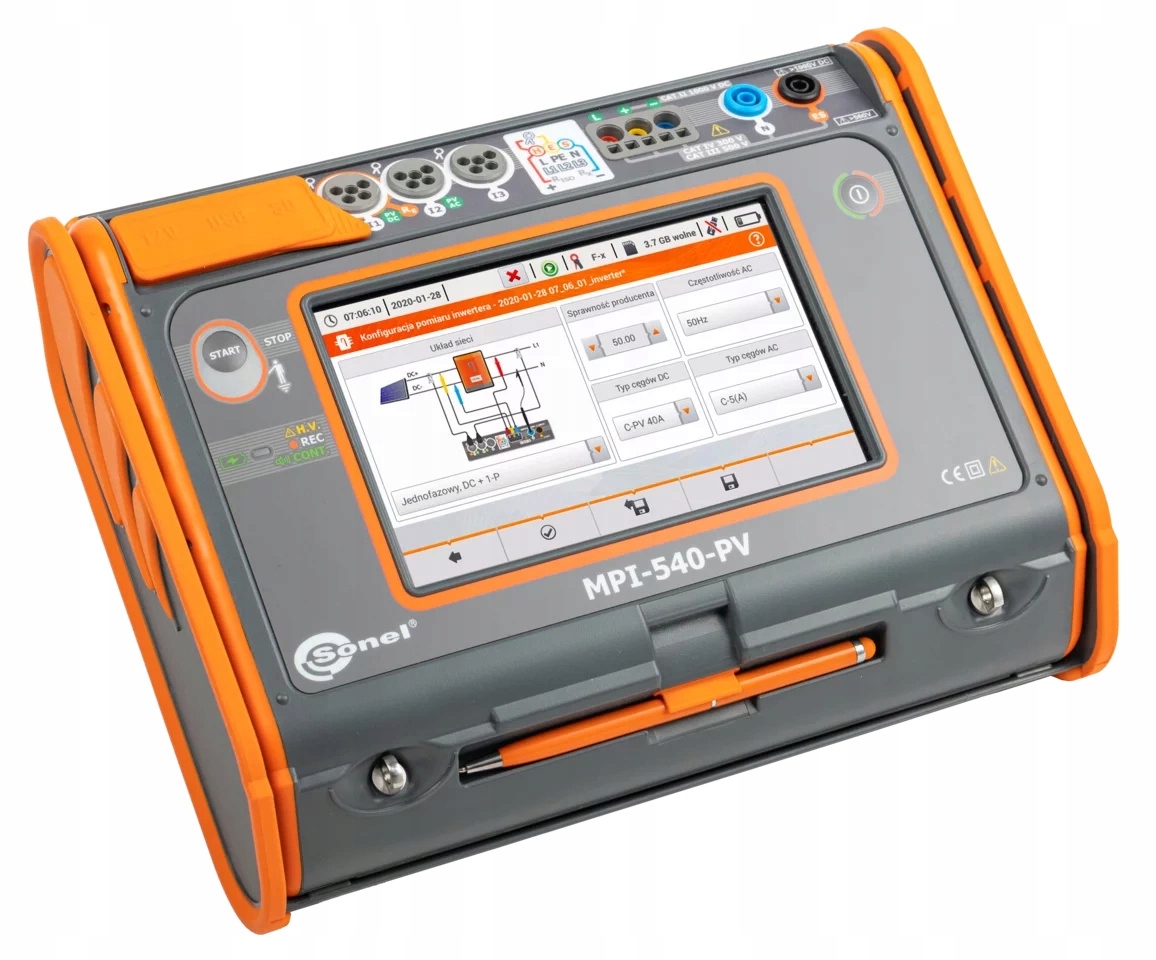

Miernik Sonel MPI-540-PV Solar Start:

• 1 szt. Miernik parametrów instalacji Sonel MPI-540-PV

• 1 szt. Adapter wyzwalający pomiar (wtyk Uni-Schuko)

• 1 szt. Adapter PVM-1

• 1 szt. Cęgi pomiarowe C-PV

• 1 szt. Adapter do cęgów C-PV

• 1 szt. Adapter MC4 – gniazda bananowe

• 4 szt. Przewody 1,2 m (czarny, czerwony, niebieski, żółty)

• 4 szt. Krokodylek 1 kV / 20 A (czarny, czerwony, niebieski, żółty)

• 3 szt. Sonda ostrzowa 1 kV (czerwona, niebieska, żółta)

• 2 szt. Sonda gruntowa 30 cm

• 4 szt. Adapter do złączy szynowych (gwint M4/M6)

• 1 szt. Przewód pomiarowy 15 m na szpuli niebieski

• 1 szt. Przewód pomiarowy 30 m na szpuli czerwony

• 1 szt. Przewód interfejsu USB

• 1 szt. Przewód do ładowania z gniazda samochodowego

• 1 szt. Zasilacz do ładowania akumulatorów + przewód do zasilania 230V (wtyk CEE 7/16)

• 1 szt. Akumulator Li-Ion 11,1 V 3,4 Ah

• 1 szt. Karta microSD 4 GB

• 1 szt. Szelki do miernika (typ L-2)

• 1 szt. Plecak transportowy L-19

• 1 szt. Długopis do ekranów dotykowych

• Instrukcja obsługi i certyfikat kalibracji

Program Sonel PE-6:

• 1 szt. Program Sonel PE-6 (licencja na 1 stanowisko)

• 1 szt. Instrukcja obsługi

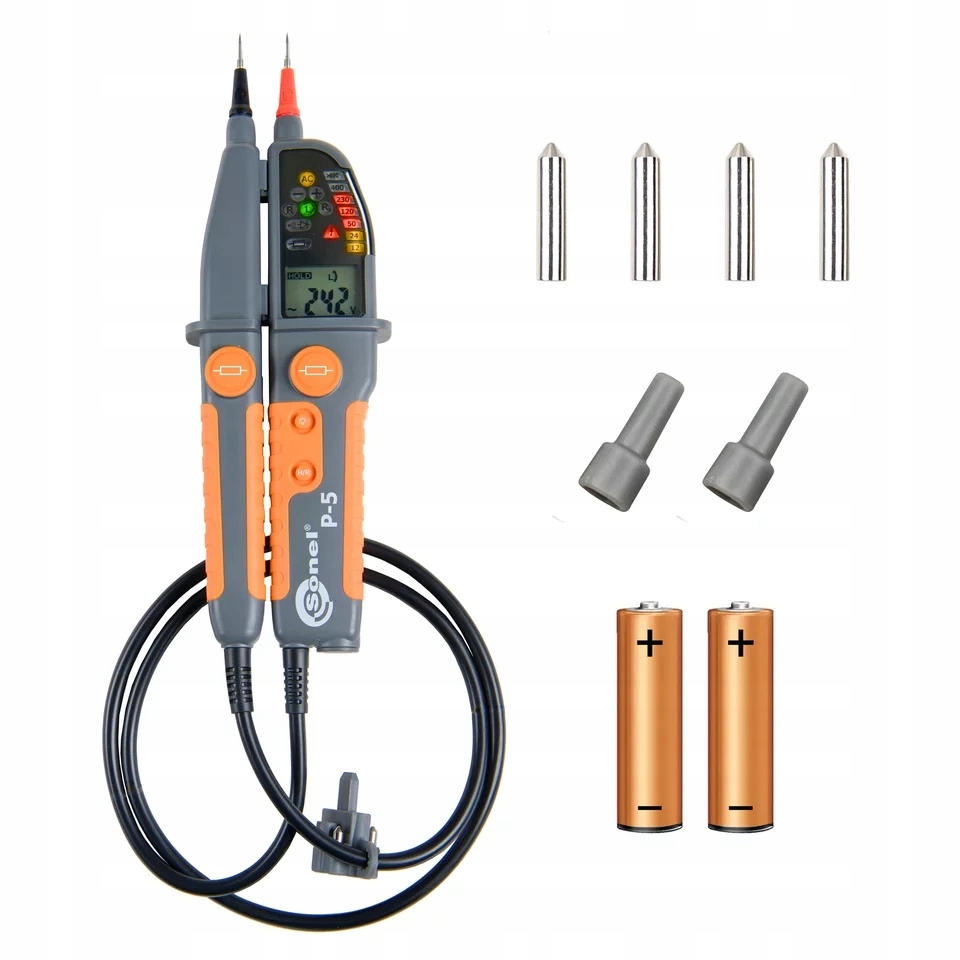

Tester napięcia Sonel P-5:

• 1 szt. Wskaźnik dwubiegunowy Sonel P-5

• 4 szt. Nakręcane końcówki Ø4 mm

• 2 szt. Ograniczniki końcówek 4 mm

• 2 szt. Baterie alkaliczne AAA / LR03

• Certyfikat kalibracji

Certyfikat kalibracji jest dokumentem wydawanym nieodpłatnie w procesie produkcji miernika.

Potwierdza nadanie własności metrologicznych (wzorcowania) oraz zachowanie spójności pomiarowej.

W certyfikacie kalibracji pod datą wydania dokumentu znajduje się wykropkowane pole: „Data przekazania do użytku”. Jest to pole pozostawione dla użytkownika, w którym należy wpisać datę zakupu.

Wprowadzona data zakupu może być wykorzystana dla ustalenia kolejnego terminu wzorcowania w oparciu o poniższe zalecenie producenta:

Kolejne wzorcowanie zaleca się przeprowadzić do 12 miesięcy od daty zakupu, jednak nie później niż 24 miesiące od daty produkcji lub sprawdzenia.

Kolejna kontrola metrologiczna realizowana jest przez Laboratorium Badawczo-Wzorcujące firmy Sonel S.A., a wystawiony dokument nosi nazwę - Świadectwo Wzorcowania.

Miernik nasłonecznienia i temperatury IRM-1 z akcesoriami:

• 1 szt. Miernik IRM-1

• 1 szt. Adapter LoRa (USB)

• 1 szt. Zestaw montażowo-pomiarowy IRM-1

• 1 szt. Zasilacz 5 V z wejściem USB + przewód micro-USB

• 2 szt. Baterie AAA LR03

• Instrukcja obsługi

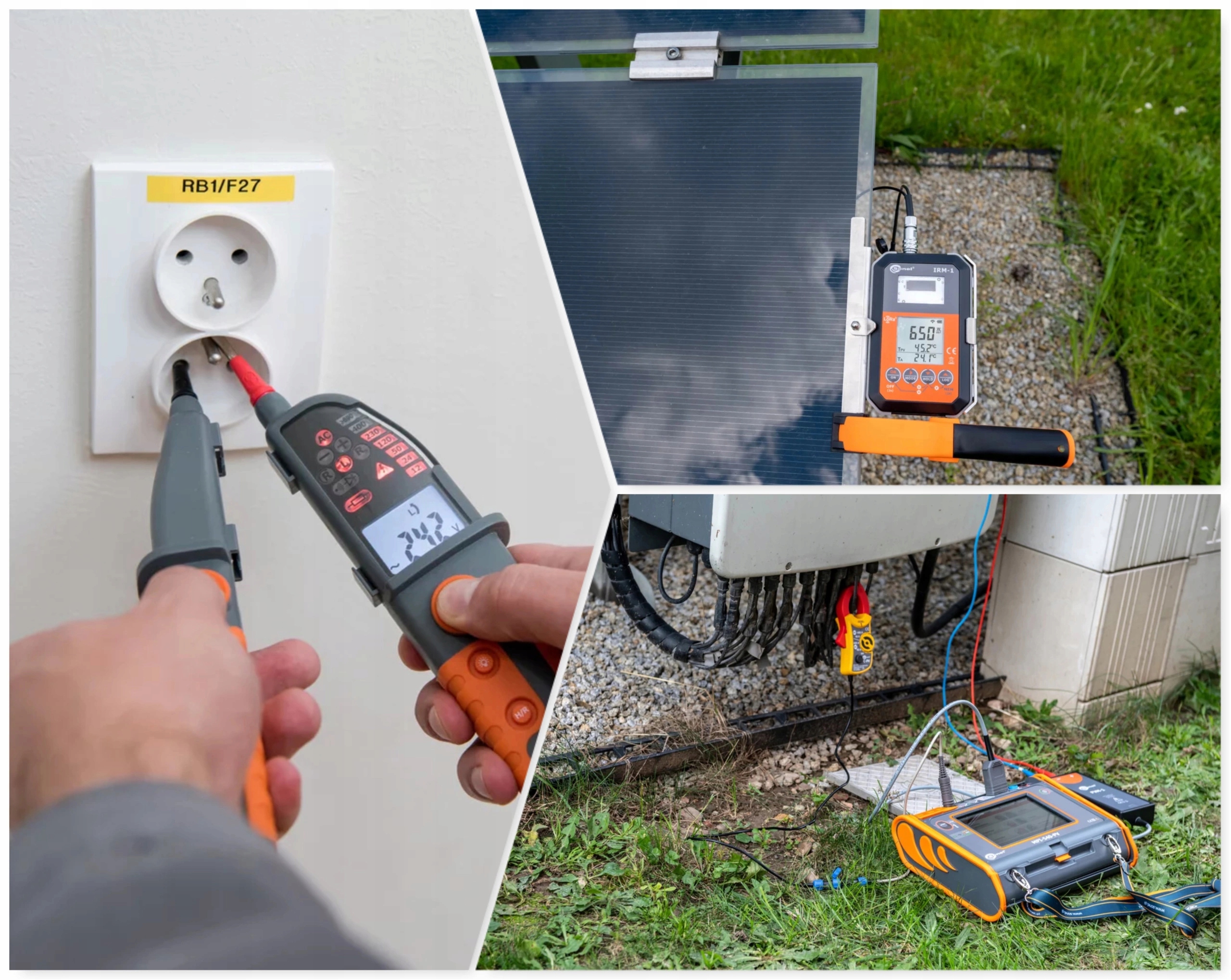

Funkcje zestawu MPI-540-PV Solar Start + PE6 + P-5

✔️ Kompleksowy pomiar instalacji PV – napięcia i prądy po stronie DC i AC, pomiar parametrów ochronnych, test RCD, analiza mocy, THD i harmonicznych.

✔️ Rejestracja nasłonecznienia i temperatury paneli – dzięki miernikowi IRM-1 z komunikacją LoRa.

✔️ Diagnostyka stanu instalacji – automatyczne autotesty, testy ciągłości, rezystancji izolacji, impedancji pętli zwarcia i uziemienia.

✔️ Profesjonalne raportowanie – pełna integracja z oprogramowaniem Sonel PE6 (licencja w zestawie).

✔️ Mobilna diagnostyka – poręczny tester P-5 do szybkich kontroli napięcia i kolejności faz.

✔️ Bezpieczna i wygodna praca – dotykowy ekran 7”, system pomocy z graficznymi schematami, akumulator Li-Ion, plecak transportowy.

Obszary zastosowań

• Instalacje domowe i komercyjne – pomiary odbiorcze i okresowe zgodnie z PN-EN 61439, PN-HD 60364.

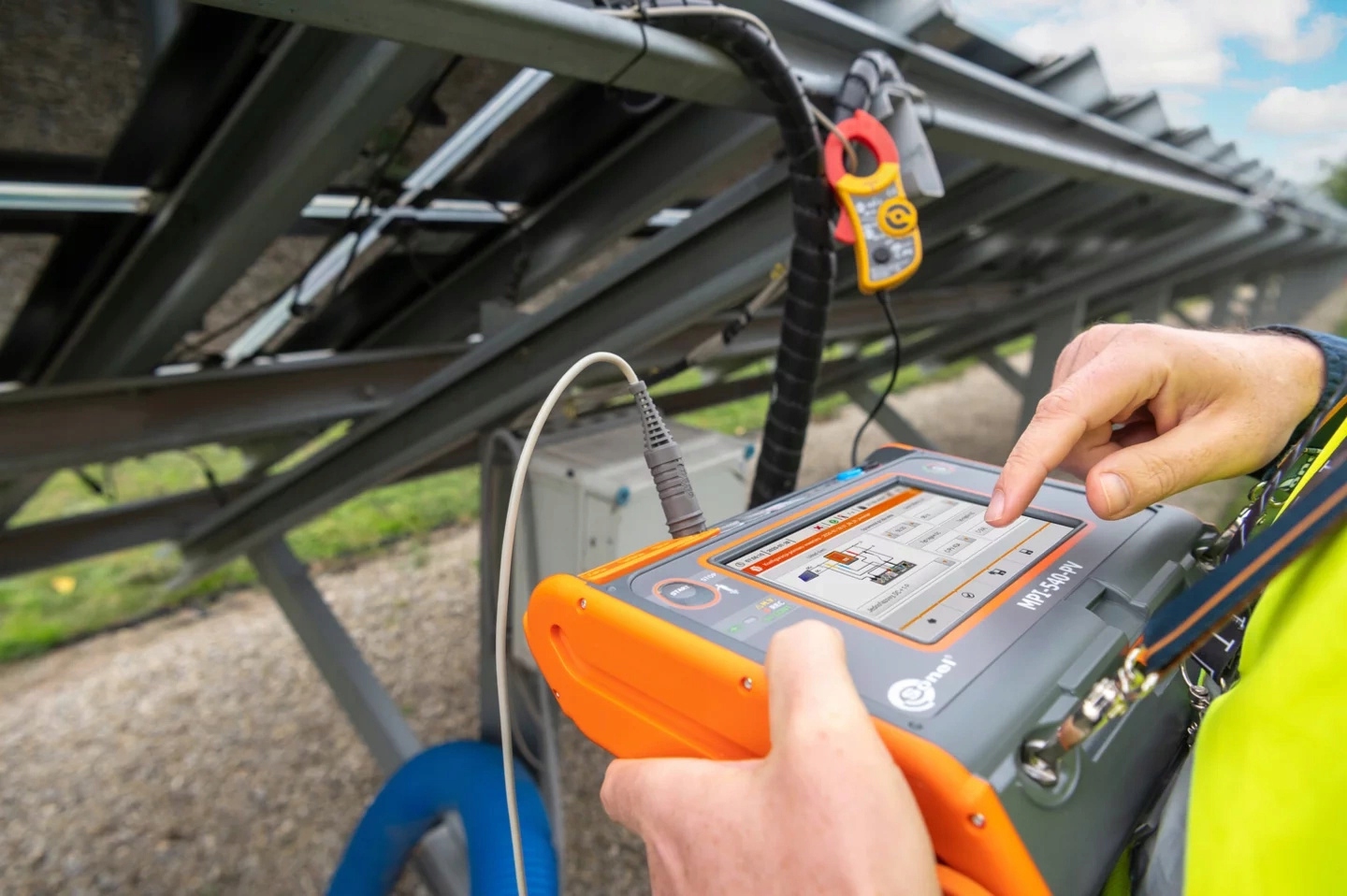

• Fotowoltaika – pomiary wydajności i bezpieczeństwa po stronie AC/DC, analiza warunków STC, kontrola zacienienia i nasłonecznienia.
• Przemysł – kontrola jakości energii, diagnostyka układów automatyki, serwis rozdzielni.
• Audyt energetyczny i efektywność instalacji – monitoring strat energii, ocena wydajności i rekomendacje modernizacyjne.
• Serwis i utrzymanie ruchu – mobilna kontrola zasilania i szybka lokalna diagnostyka przy pomocy testera P-5.
• Tworzenie dokumentacji i protokołów – szybki eksport danych i generowanie raportów w PE6.
