Модуль школьного приемника 0,5-1,6 МГц

Oferujemy Państwu moduł, który zawiera obwody wejściowe odbiornika AM oraz oscylator pracujący w zakresie od 0,5 do 1,6MHz

Obwód wejściowy odbiornika wykonany jest na tranzystorze BF960

Znajduje się w nim cewka filtra strojona diodą pojemnościową typu BB112

Drugim stopniem wzmacniacza jest tranzystor BF245

Na płytce znajduje się również oscylator lokalny (heterodyna) przestrajany w zakresie od 0,5 do 1,6MHz

Napięcie strojące jest jednocześnie podawane na diodę pojemnościową przestrajającą obwód wejściowy, jak i na diodę pojemnościową oscylatora.

Dzięki temu zachowujemy współbieżność strojenia.

Cały układ zasilany jest z napięcia 12V przez stabilizator 7812.

Na płytce wykonane są punkty pomiarowe w postaci gniazdek na mini bananki, do których można podłączyć również sondę oscyloskopową lub krokodylki.

Cały układ został zaprojektowany do objaśniania zasady pracy stopnia WCZ oraz oscylatora i szkolenia z zakresu dokonywania pomiarów.

Jest produkcji niemieckiej.

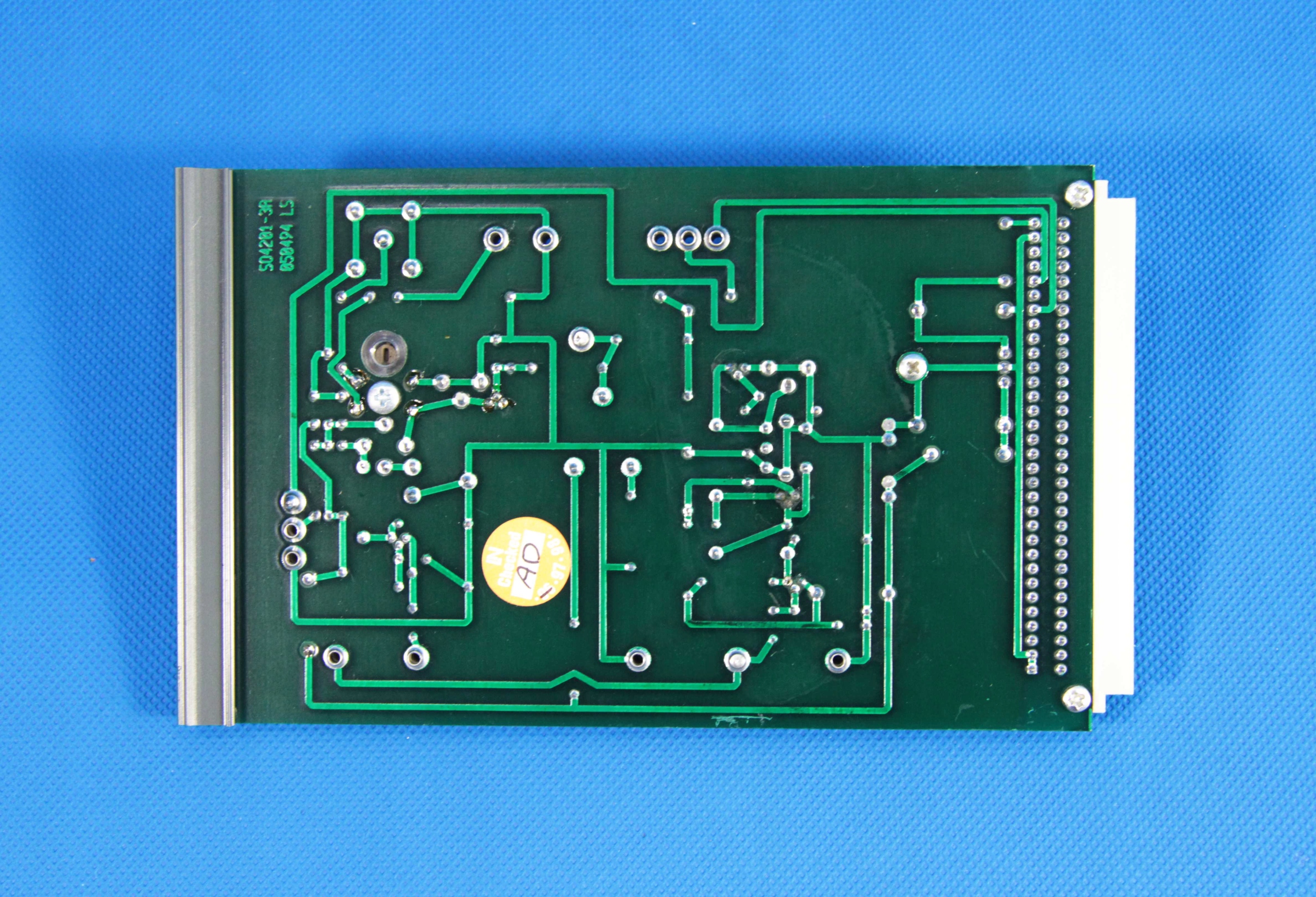

Płytka ma format euro karty ze standardowym złączem z jednej strony.

Układ jest wykonany bardzo solidnie, jest świetną pomocą naukową.

Można również z niego budować stanowiska pomiarowe.

Nie mamy schematu, jednak jest to tak prosty i przejrzysty układ, że można go rozrysować we własnym zakresie

Podzespół jest sprawny.
