МОДУЛЬ ШКОЛЬНОГО ДЕМОДУЛЯТОРА SSB / AM

Oferujemy Państwu moduł, który zawiera 2 oddzielne tory, które stanowią modulator oraz demodulator zrównoważony.

Przeznaczone są do pracy z sygnałem WCZ o częstotliwości 455kHz

Podzespół zaprojektowany został w taki sposób, aby można było z niego wykonać pomoc naukową lub budować stanowiska pomiarowe.

Każdy z torów może pracować z emisją AM lub SSB.

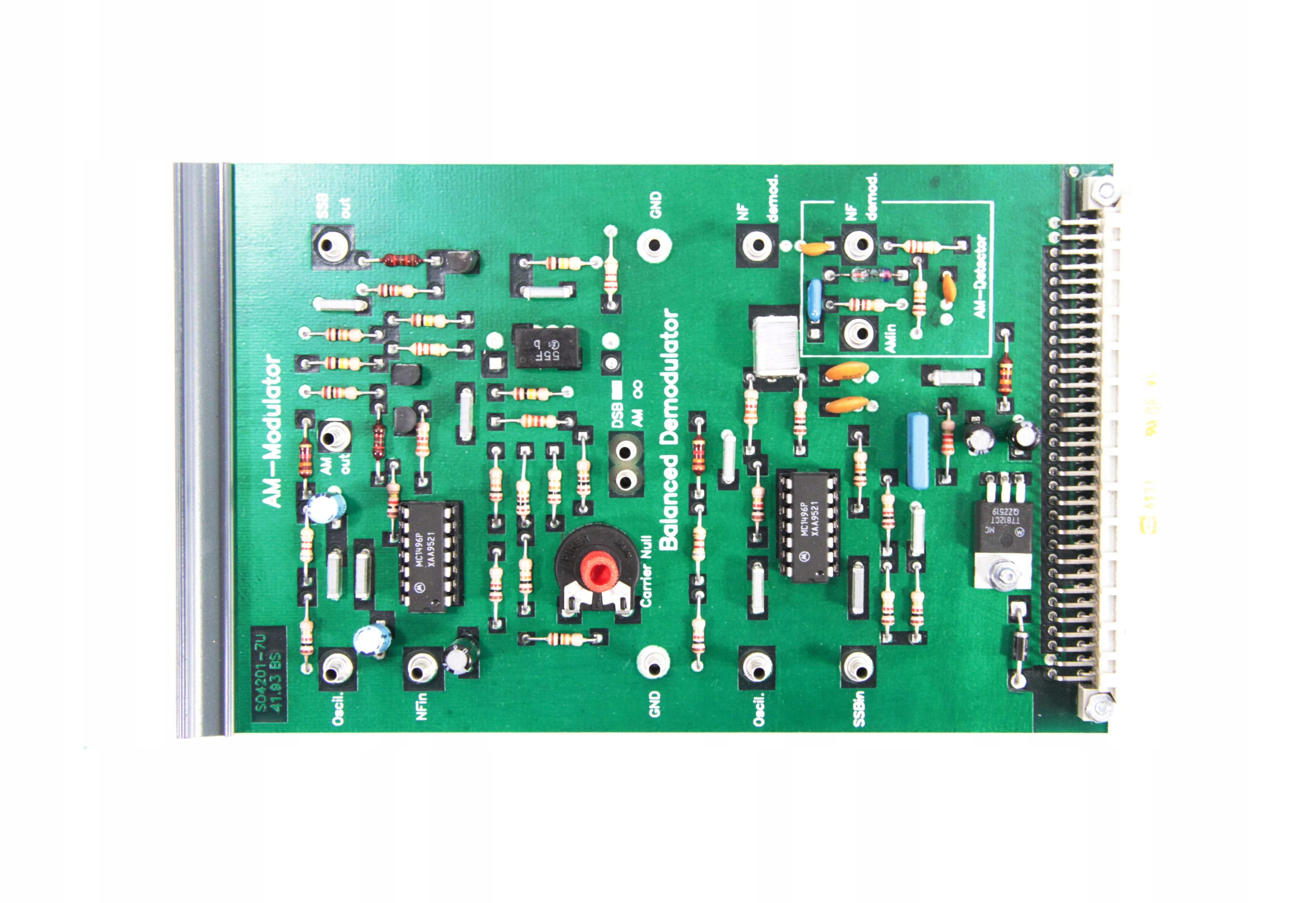

W modulatorze zastosowany jest znany układ MC1496 oraz filtr piezoceramiczny 455kHz (literka F)

Układ modulatora ma możliwość zrównoważenia na minimum nośnej za pomocą potencjometru.

Modulator może pracować także jako modulator AM, przełączanie zworką na płytce.

Układ demodulatora przeznaczony jest do pracy jako zrównoważony z BFO (product detector) lub jako zwykły demodulator AM.

Wykonany jest również na układzie MC1496.

Oba układy do pracy potrzebują zewnętrznego sygnału 455kHz

Cały układ zasilany jest z napięcia 12V przez stabilizator 7812.

Na płytce wykonane są punkty pomiarowe w postaci gniazdek na mini bananki, do których można podłączyć również sondę oscyloskopową lub krokodylki.

Cały układ został zaprojektowany do objaśniania zasady pracy stopni modulatorów/demodulatorów i szkolenia z zakresu dokonywania pomiarów.

Jest produkcji niemieckiej.

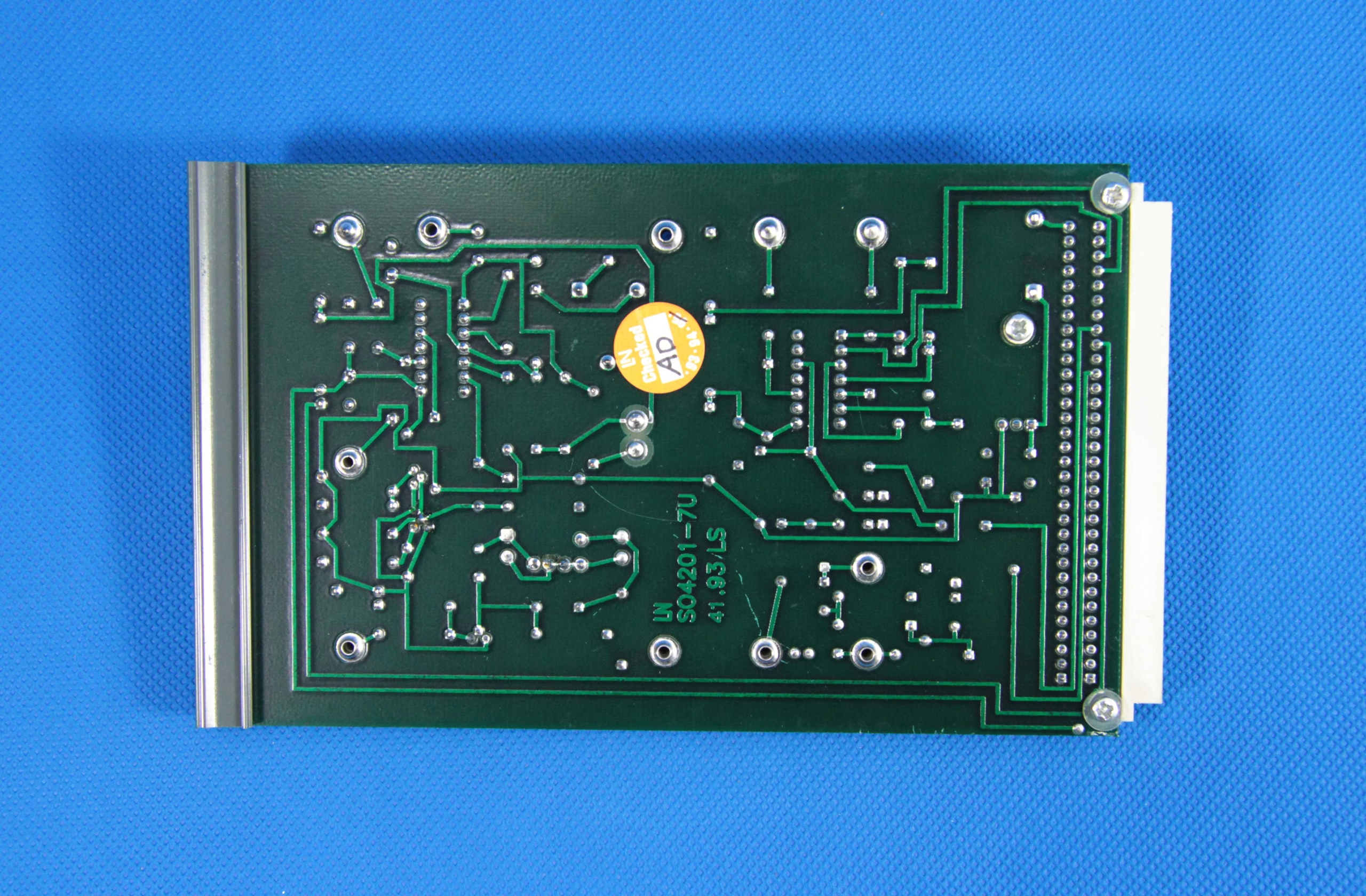

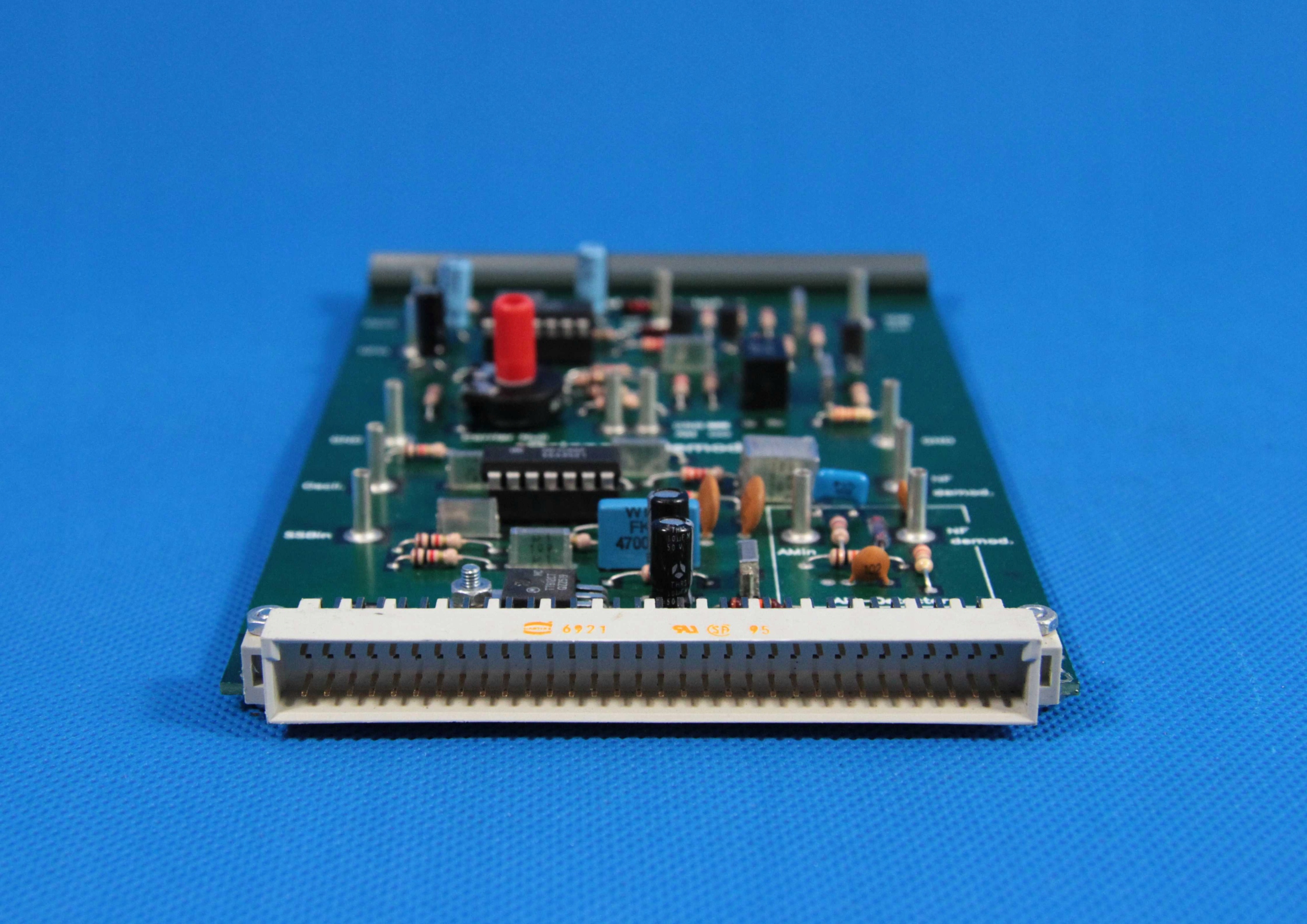

Płytka ma format euro karty ze standardowym złączem z jednej strony.

Układ jest wykonany bardzo solidnie, jest świetną pomocą naukową.

Można również z niego budować stanowiska pomiarowe.

Nie mamy schematu, jednak jest to tak prosty i przejrzysty układ, że można go rozrysować we własnym zakresie

Podzespół jest sprawny.
