Regulator temperatury CH102FK02‑MV*AN – sterownik z wyjściem SSR i przekaźnikiem 10 A

Urządzenie przeznaczone do automatycznej regulacji temperatury w różnych zastosowaniach przemysłowych i domowych. Sprawdza się m.in. w piecach do pizzy, wędzarniach, suszarniach, prasach, maszynach do zgrzewania, destylatorach, zgrzewarkach, lakierniach, liniach produkcyjnych oraz wszędzie tam, gdzie wymagana jest precyzyjna kontrola temperatury.

Model ten bazuje na popularnej konstrukcji regulatorów z serii C100, ale posiada rozszerzoną funkcjonalność – wyposażony został zarówno w wyjście sterujące typu SSR (12 V DC), jak i klasyczne wyjście przekaźnikowe 10 A / 230 V. Oba wyjścia mogą pracować niezależnie, w zależności od konfiguracji użytkownika. Dodatkowo urządzenie posiada alarmowe wyjście przekaźnikowe AL1.

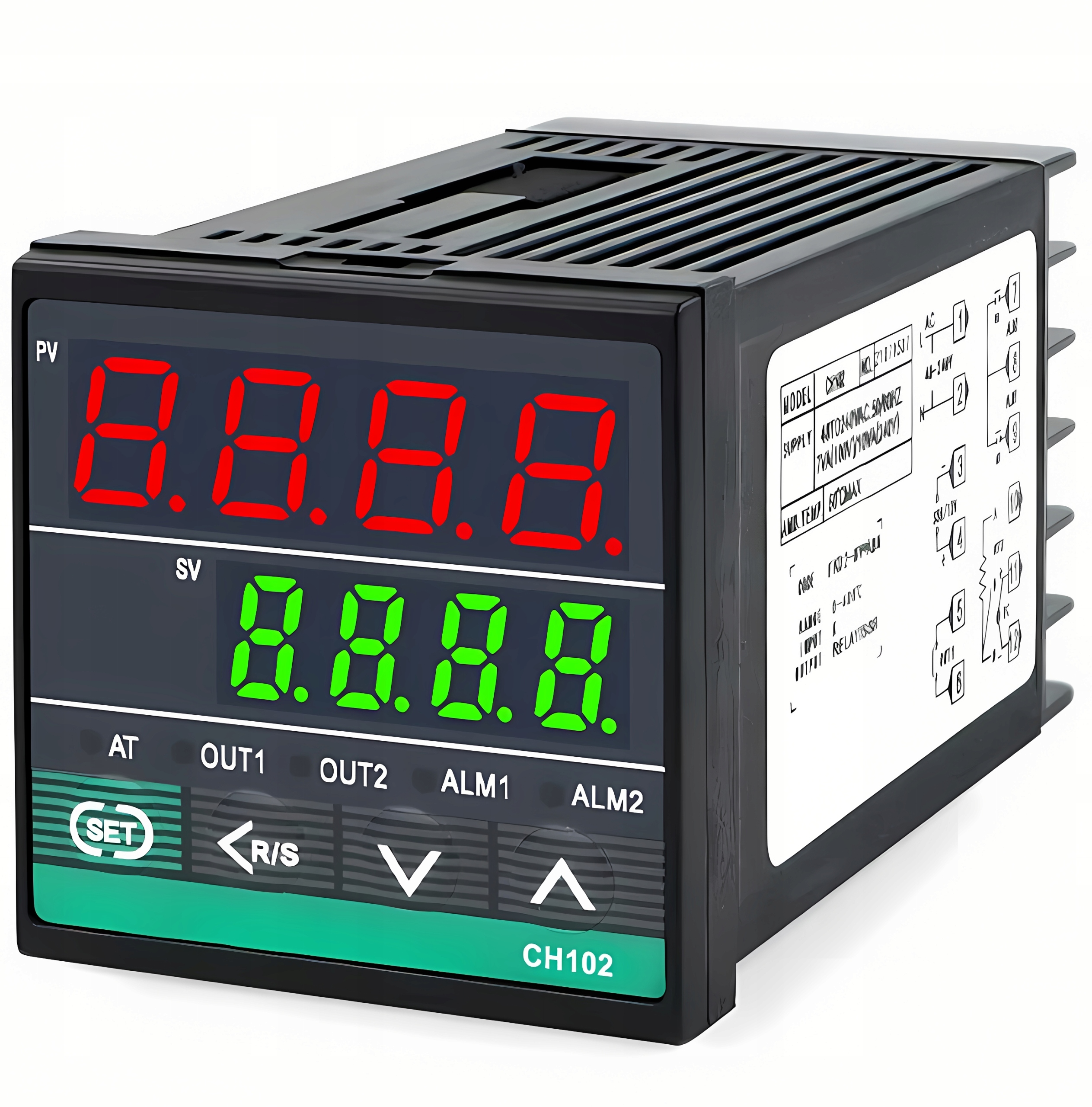

Wyposażony w dwa czytelne wyświetlacze LED: górny pokazuje aktualną wartość temperatury (PV), dolny – wartość zadaną (SV). Diody sygnalizacyjne informują o aktywności wyjść oraz funkcjach takich jak autotuning, załączenie przekaźnika czy stan alarmowy.

Zakres pomiaru temperatury zależny jest od zastosowanego czujnika i może sięgać nawet 1800°C (dla czujników typu B). Regulator obsługuje wiele typów czujników: termopary K, J, R, S, B, E, T, N oraz rezystancyjne PT100 i Cu50. Domyślnie ustawiony jest typ K i maksymalna temperatura 400°C – użytkownik może to samodzielnie zmienić w menu urządzenia.

Urządzenie umożliwia pracę w trybie klasycznym ON/OFF lub z wykorzystaniem algorytmu PID, który zapewnia płynną i stabilną regulację temperatury. Wbudowana funkcja autotuningu pozwala automatycznie dobrać parametry PID – wystarczy jedno kliknięcie, aby urządzenie samo się dostroiło.

Specyfikacja techniczna:

• zasilanie: 110–240 V AC
• pobór mocy: ok. 10 VA
• zakres pomiarowy: od –199,9°C do +1800°C (w zależności od czujnika)
• częstotliwość próbkowania: co 0,5 sekundy
• wyjście SSR: 12 V DC (do przekaźników półprzewodnikowych)
• wyjście przekaźnikowe: 10 A / 230 V AC
• wyjście alarmowe: AL1 – 3 A / 230 V AC

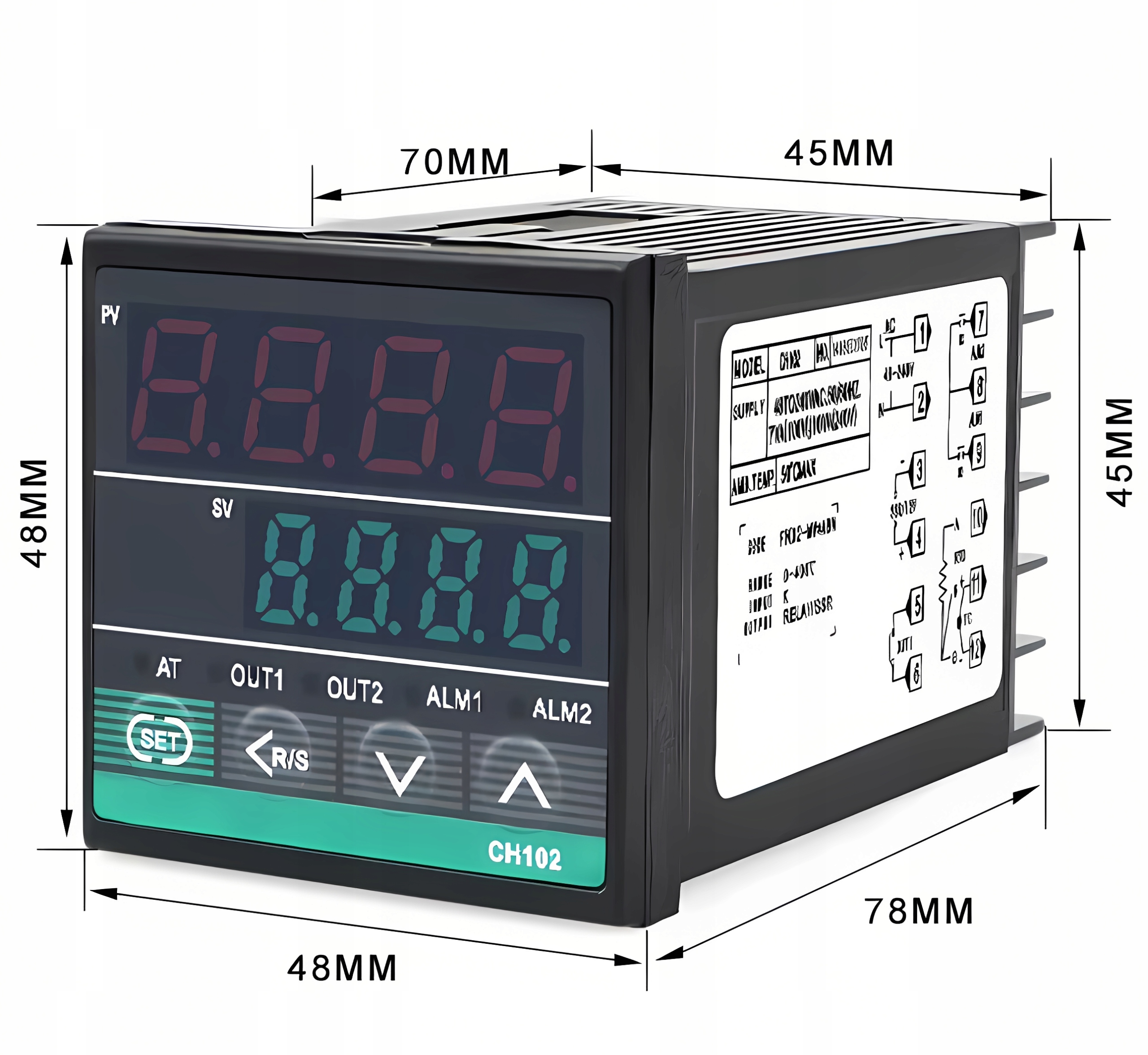

• montaż: panelowy, wymiar zewnętrzny 48×48 mm, otwór montażowy 45×45 mm, głębokość ok. 70 mm
• temperatura pracy: od 0°C do +50°C

Funkcje i ustawienia:

• wybór typu czujnika
• ustawienie histerezy
• tryb ON/OFF lub PID
• autotuning PID (automatyczne strojenie)
• możliwość kalibracji czujnika
• wybór liczby miejsc po przecinku
• możliwość ustawienia zakresu temperatury
• alarm temperaturowy (AL1) z ustawianym progiem
• wskaźniki LED sygnalizujące stan urządzenia: PV, SV, OUT1, ALM1, AT

Zawartość zestawu:

• regulator temperatury CH102FK02‑MV*AN
• uchwyty montażowe
• nstrukcja obsługi
• solidne opakowanie

Uwagi:

• urządzenie nie zawiera czujnika temperatury

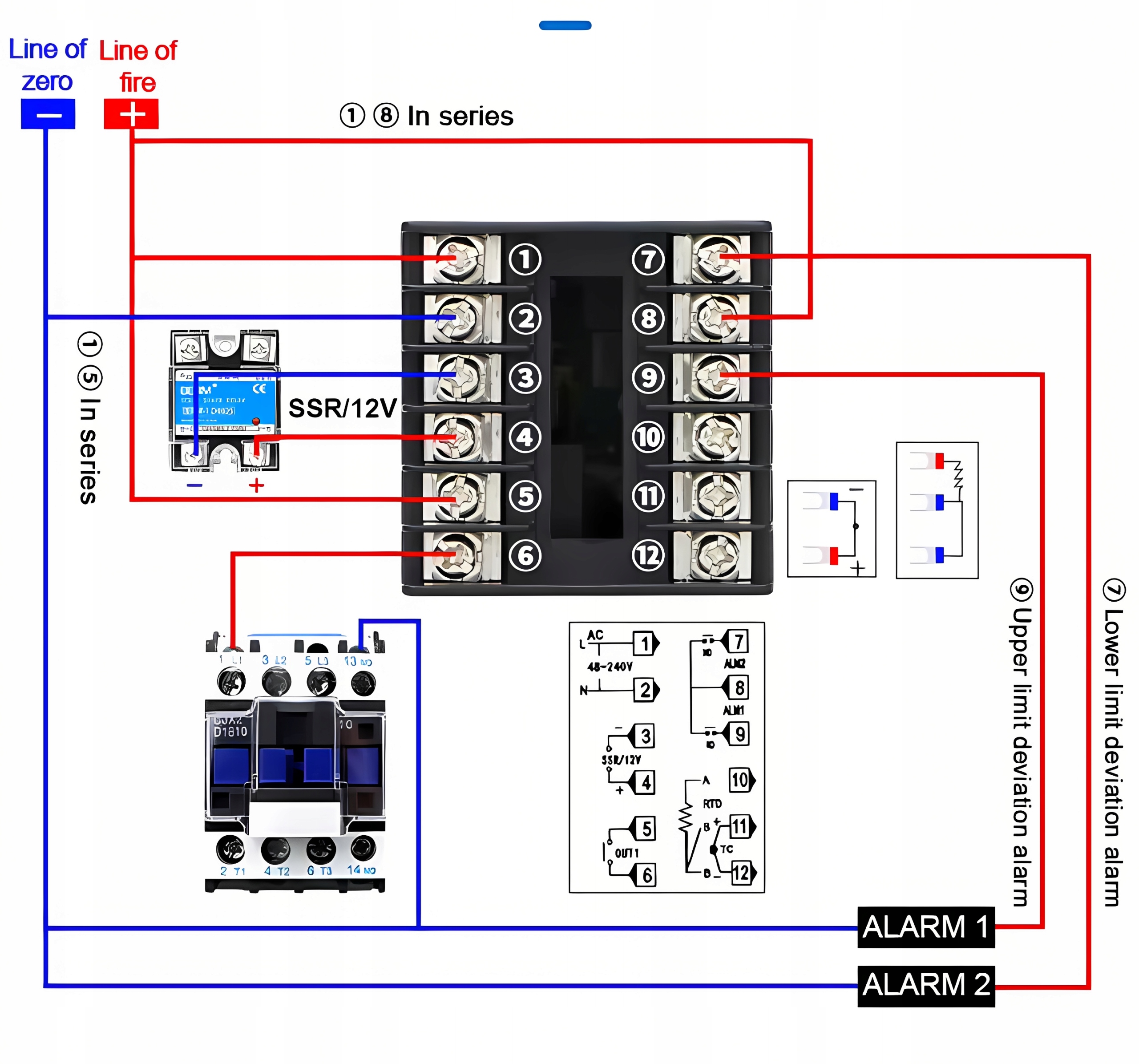

• regulator gotowy do montażu i pracy – wymaga jedynie odpowiedniego podłączenia zgodnie ze schematem
