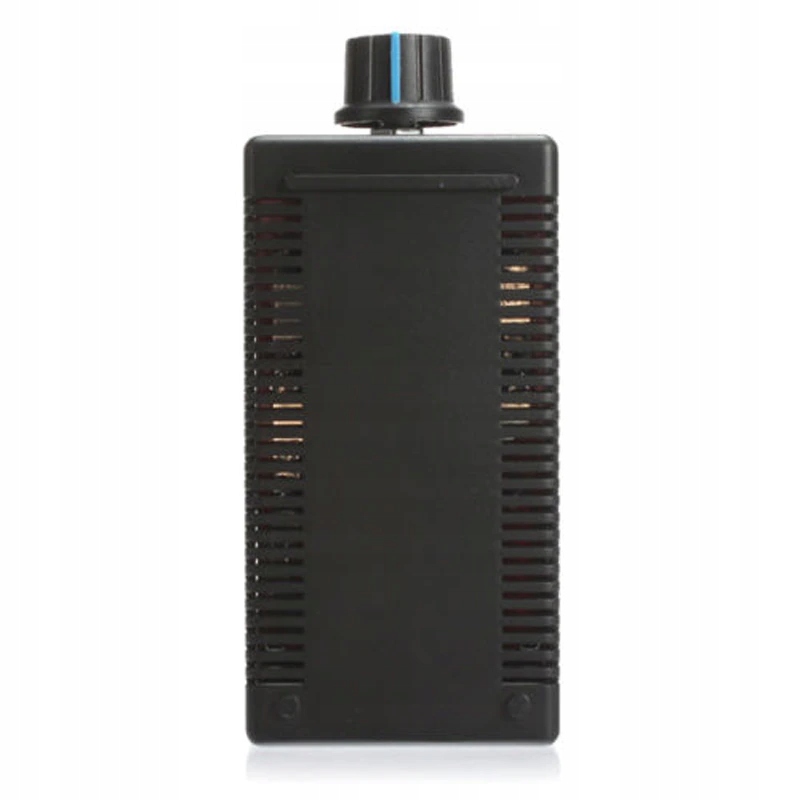

Regulator PWM obrotów silnika DC 9-50V 40A 2000W z obudową

Urządzenie do regulacji prędkości obrotowej między innymi do wentylatorów i silników elektrycznych prądu stałego o napięciu 9 do 50V.

Regulator posiada włącznik w potencjometrze, przez co nie ma potrzeby stosowania dodatkowego włącznika przed układem.

Regulacja odbywa się w technologii impulsowej PWM, więc straty mocy są niewielkie (regulator jest wyposażony w fabryczne radiatory i obudowę).

Regulator jest również wyposażony w diodę LED wskazującą pracę układu.

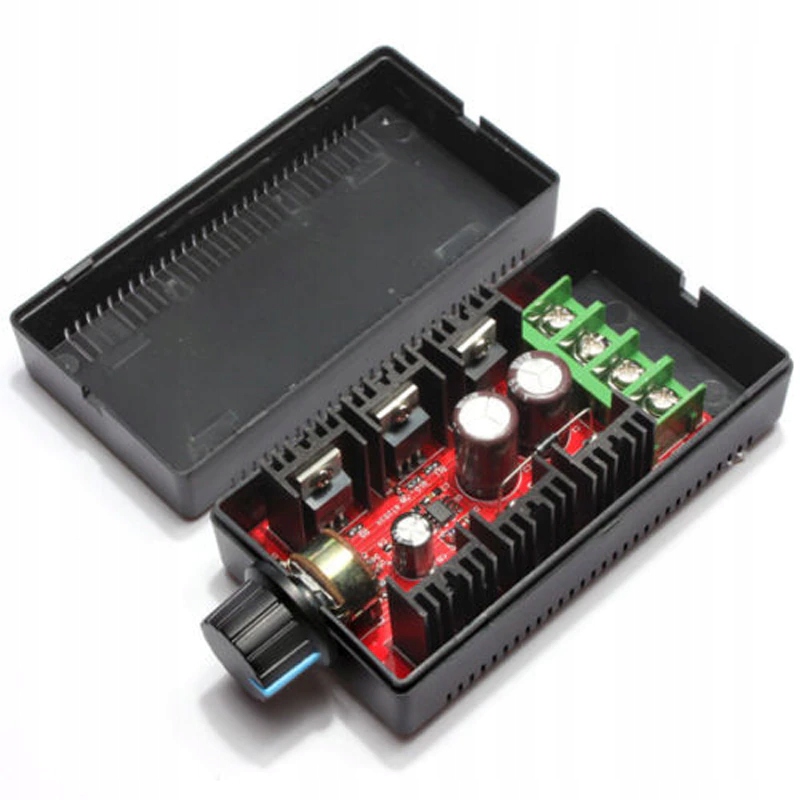

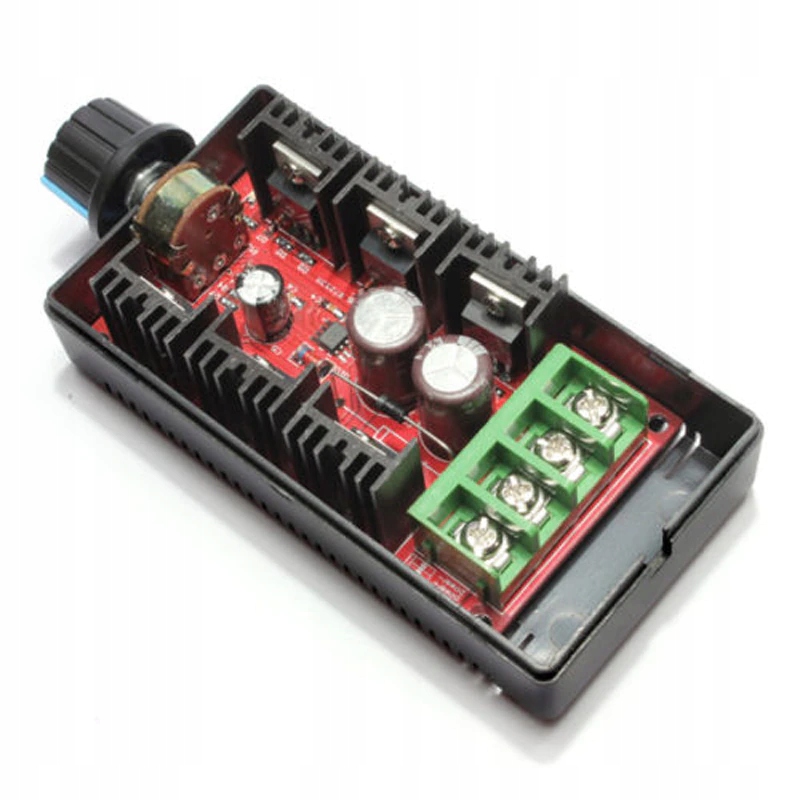

Układ jest niezawodny i wysokiej wydajności. Duże aluminiowe radiatory na tranzystorach MOSFET. Zastosowane tranzystory posiadają niskie opory przewodzenia.

Dane techniczne:

• Płynna regulacja obrotów w zakresie: 0%, 5 - 99%;
• Regulator posiada funkcję wyłączenia - pozycję 0, przez co nie jest wymagana instalacja dodatkowego włącznika przed układem;
• Włącznik i wyłącznik w potencjometrze
• Niski poziom generowanych zakłóceń;
• Prąd spoczynkowy: 0,025A;
• Zasilanie - 9-50V DC;
• Wymiary płytki 90 x 51 x 30 mm;

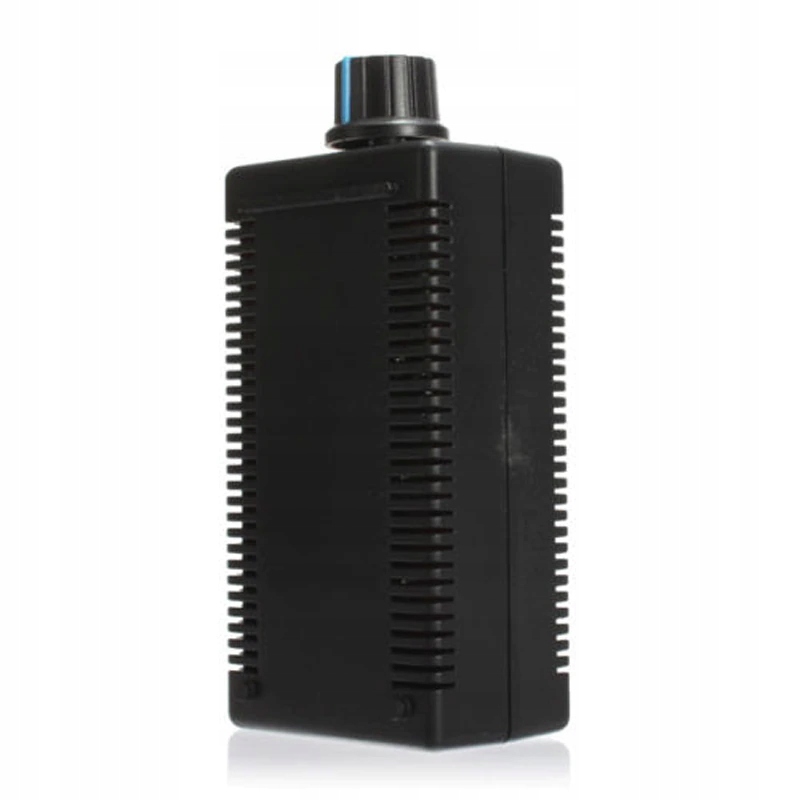

• Wymiary obudowy 114 x 56 x 40 mm;
• Potencjometr 100K Ohm z plastikową gałką;
• Otwory montażowe na płytce;
• Obudowa posiada otwory wentylacyjne;

Schemat podłączenia

Podłączenie regulatora jest bardzo proste. Podłączamy 4 przewody do zacisków regulatora według kolejności:

1. Motor - - Wyjście -(silnik lub inne)
2. Motor + Wyjście +(silnik lub inne)
3. Power + Wejście +(akumulator, zasilacz)
4. Power + Wejście -(akumulator, zasilacz)

Dopuszczalna moc obciążenia: 0.01-2000W:

• Napięcie pracy 12 V: 12 V * 40A = 480 W (max)
• Napięcie pracy 24 V: 24 V * 40A = 960 W (max)
• Napięcie pracy 36 V: 36 V * 40A = 1440 W (max)
• Napięcie pracy 50 V: 50 V * 40A = 2000 W (max)

Zastosowania:

• Regulacja obrotów silników DC do 2000W (chwilowo);
• Regulacja natężenia światła (ściemniacz) LED;
• Płynna regulacja obrotów silników DC;
• Sterowanie cewkami zaworów;
• Regulacja temperatury grzałek, grzejników itp.
