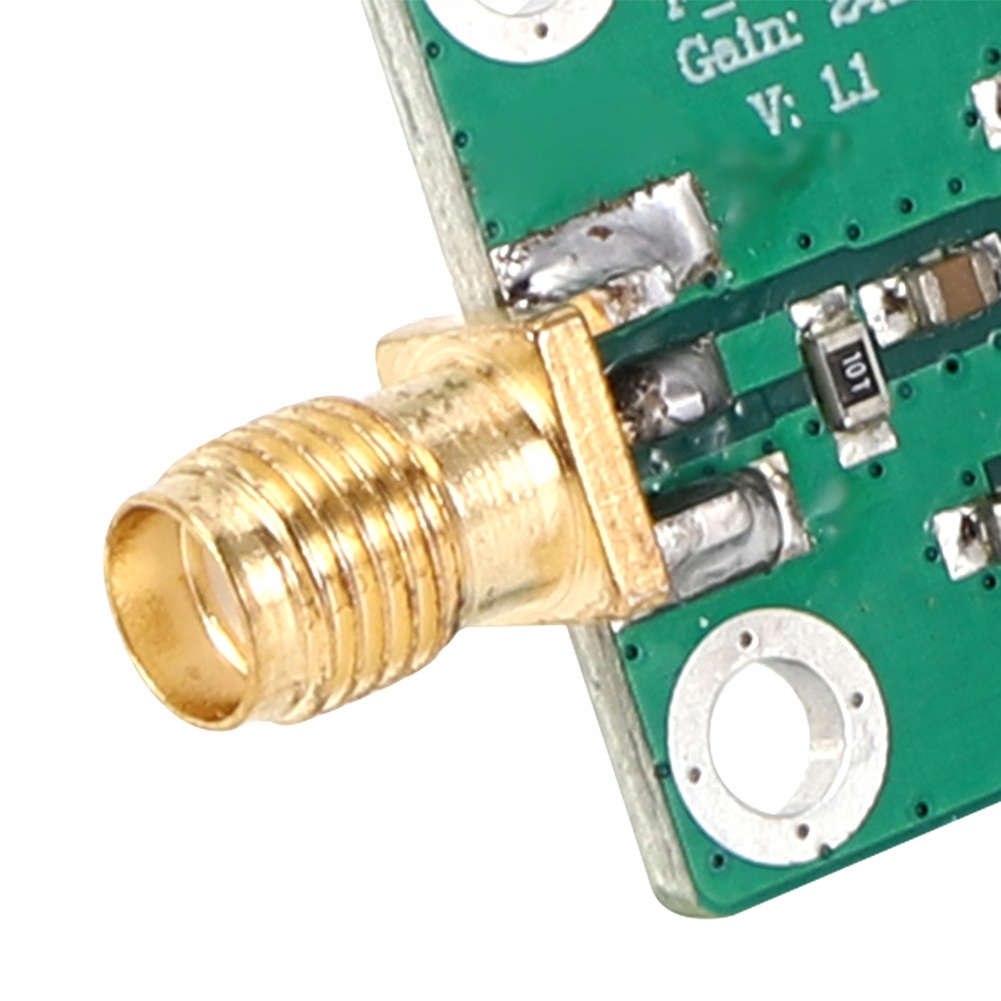

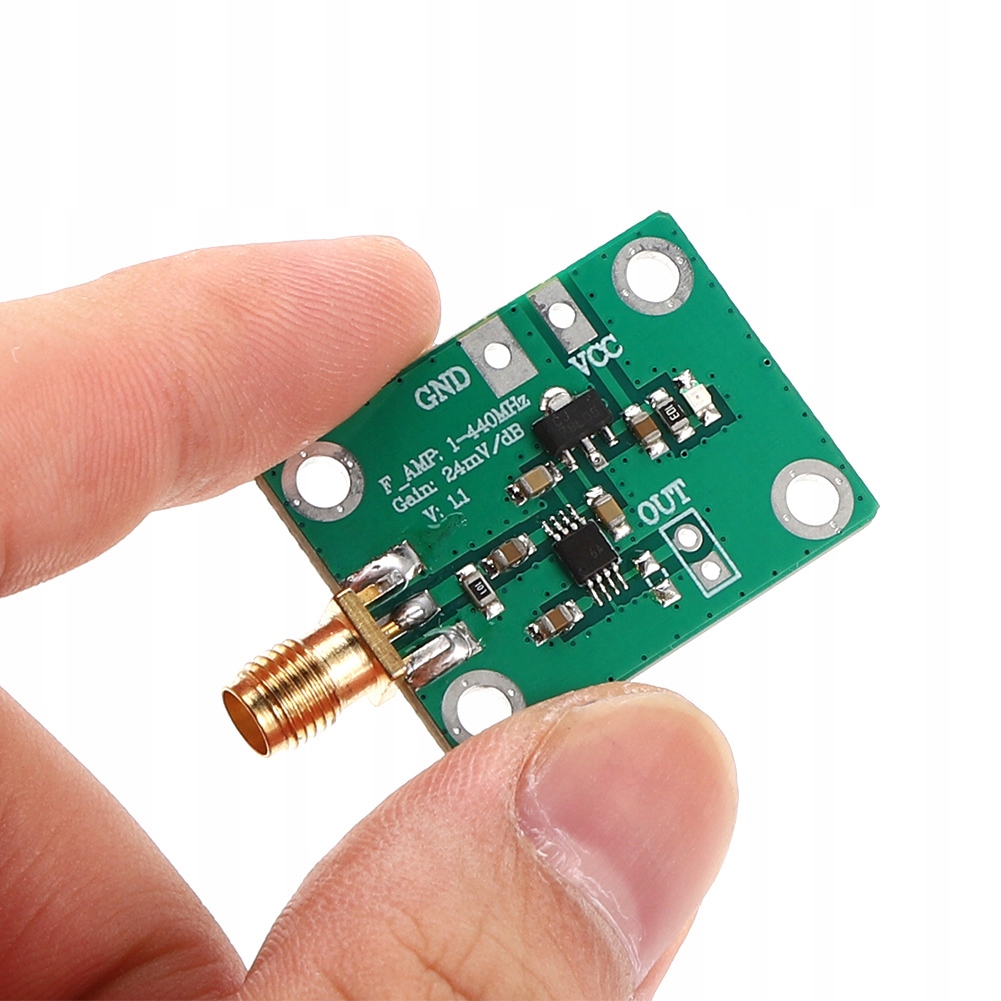

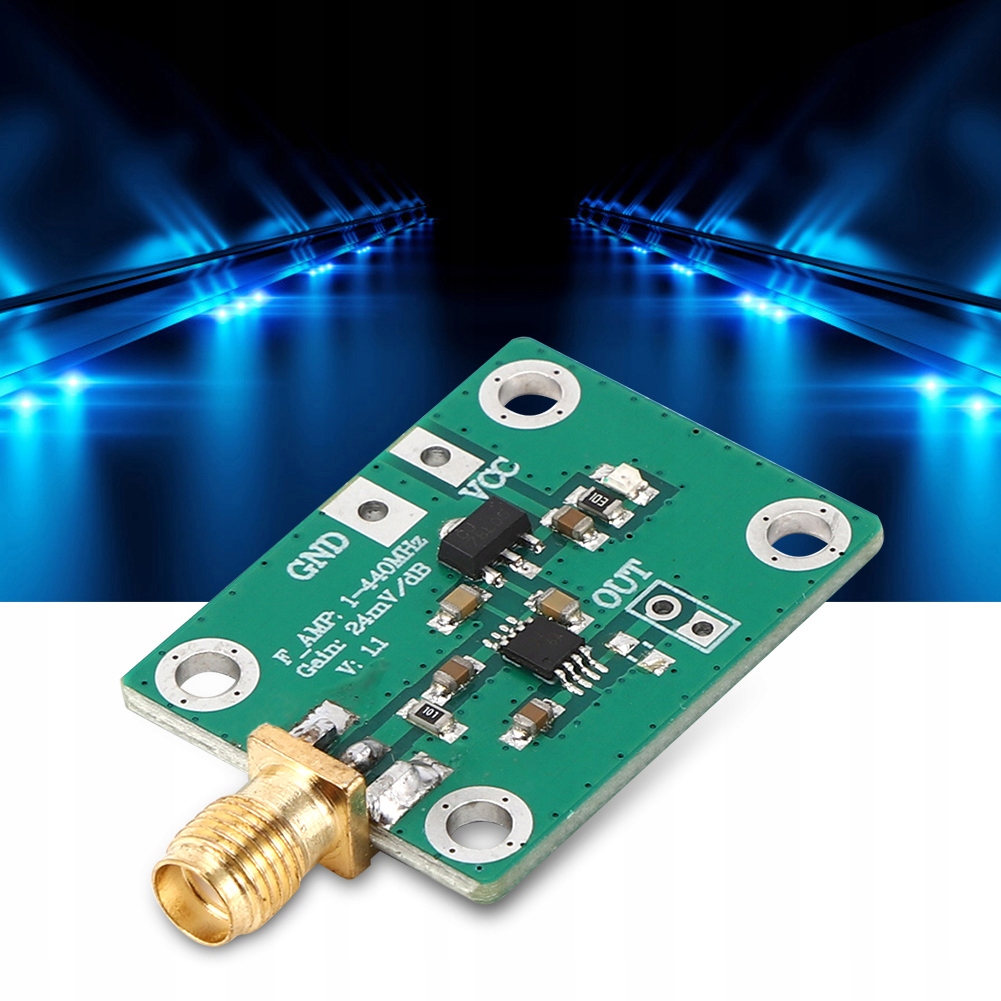

AD8318 0,1-440MHz Miernik mocy detektora

Funkcja:1. AD8310 to szybki wzmacniacz logarytmiczny z wyjściem napięciowym i zakresem częstotliwości detekcji od DC do 440 MHz.

2. Ma bardzo szybki czas odpowiedzi (zwykle 15 ns) i może być używany jako demodulator ASK dla częstotliwości powyżej 10 MHz.

3. Jest to również najlepszy wybór dla chipów pomiarowych sygnału IF o wyższej precyzji.

4. Napięcie wyjściowe detektora jest równoważne wyjściowemu sygnałowi wejściowemu dB, a jego zastosowania obejmują RSSI, kontrolę mocy nadawania i wykrywanie impulsów.

5. 0,1--440 MHz Częstotliwość robocza i napięcie robocze 7-15 V, niezawodne w użyciu.

. AD8318 0,1-440MHz Miernik mocy detektora

Specyfikacja:Stan: 100% nowy

Typ artykułu: detektor logarytmiczny

Materiał: tworzywo sztuczne

Parametr:

1. Częstotliwość robocza: 0.1--440 MHz

2. Nachylenie detekcji: +24 mV/dB

3. Przechwytywanie detekcji: -108 dBV

4. Zakres dynamiki: -77 dBm do +18 dBm (95 dB)

5. Błąd liniowości: ± 0,4 dB

6. Czas odpowiedzi: 15nS

7. Napięcie wyjściowe: 0,35 --- 2,5 V

8. Prąd roboczy: 12mA

9. Napięcie robocze: 7-15 V (z układem regulatora LM78L05)

. AD8318 0,1-440MHz Miernik mocy detektora

Lista pakietów:1 x detektor logarytmiczny
