FILTR SSB 1,5MHz 2,8kHz

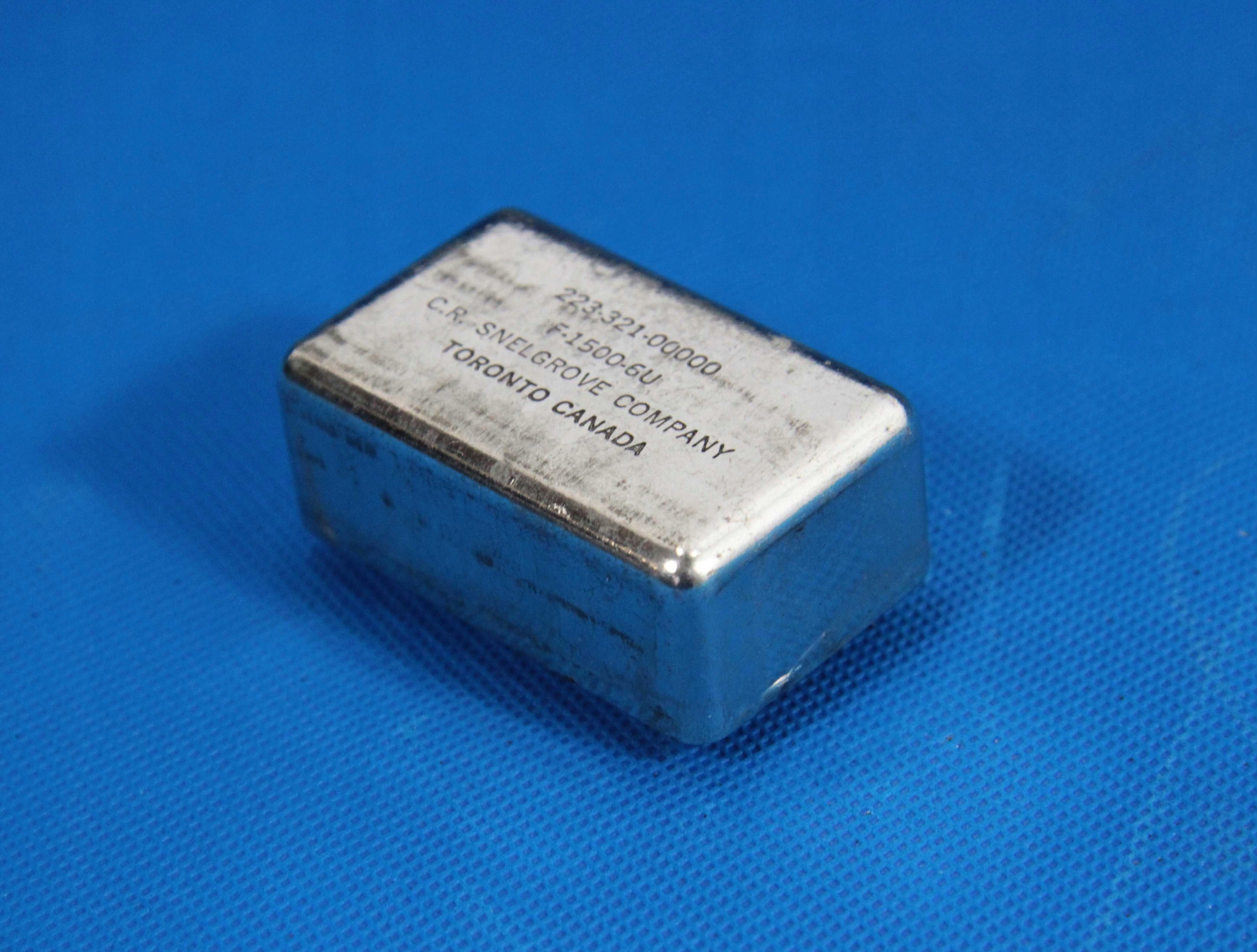

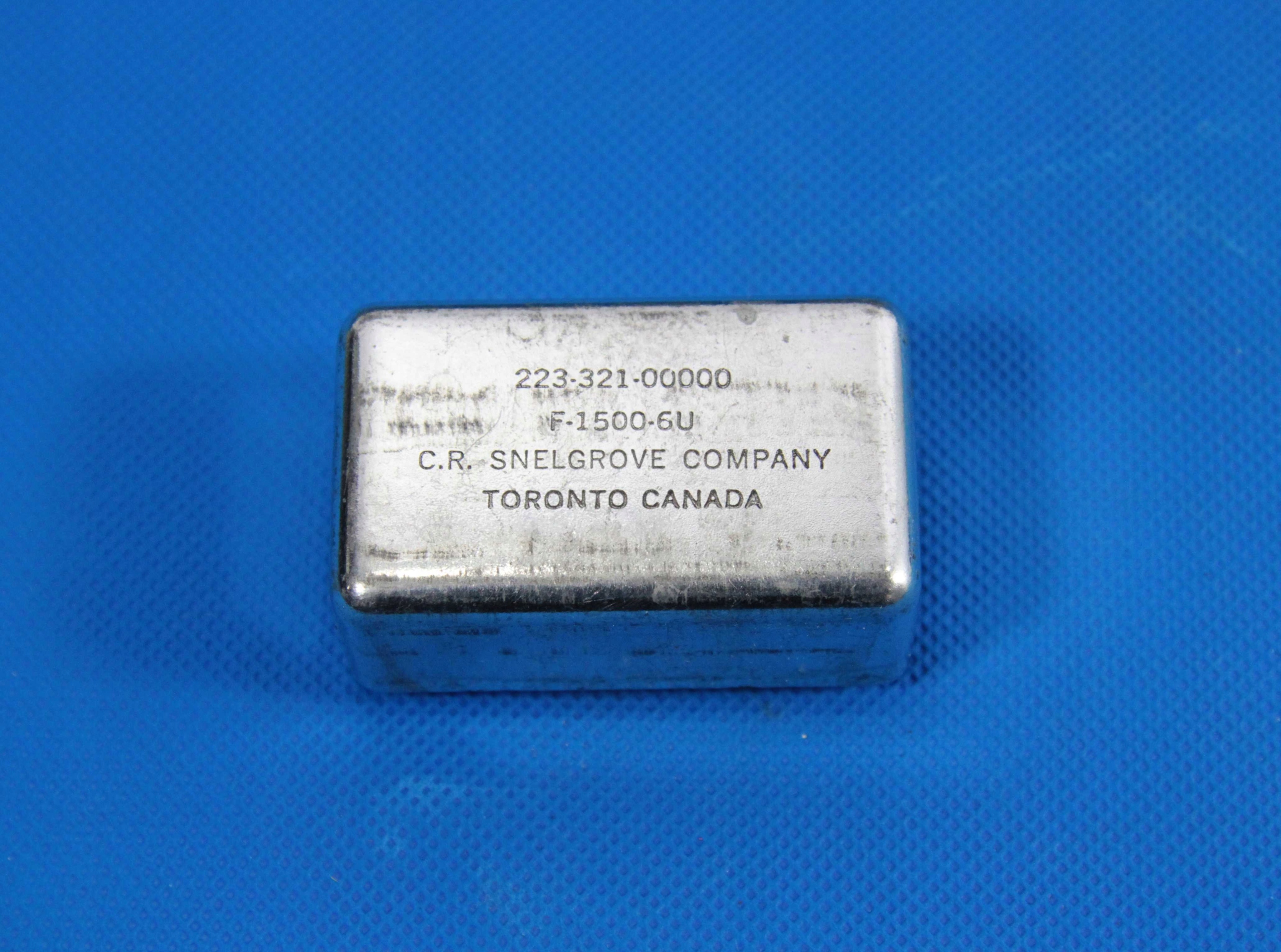

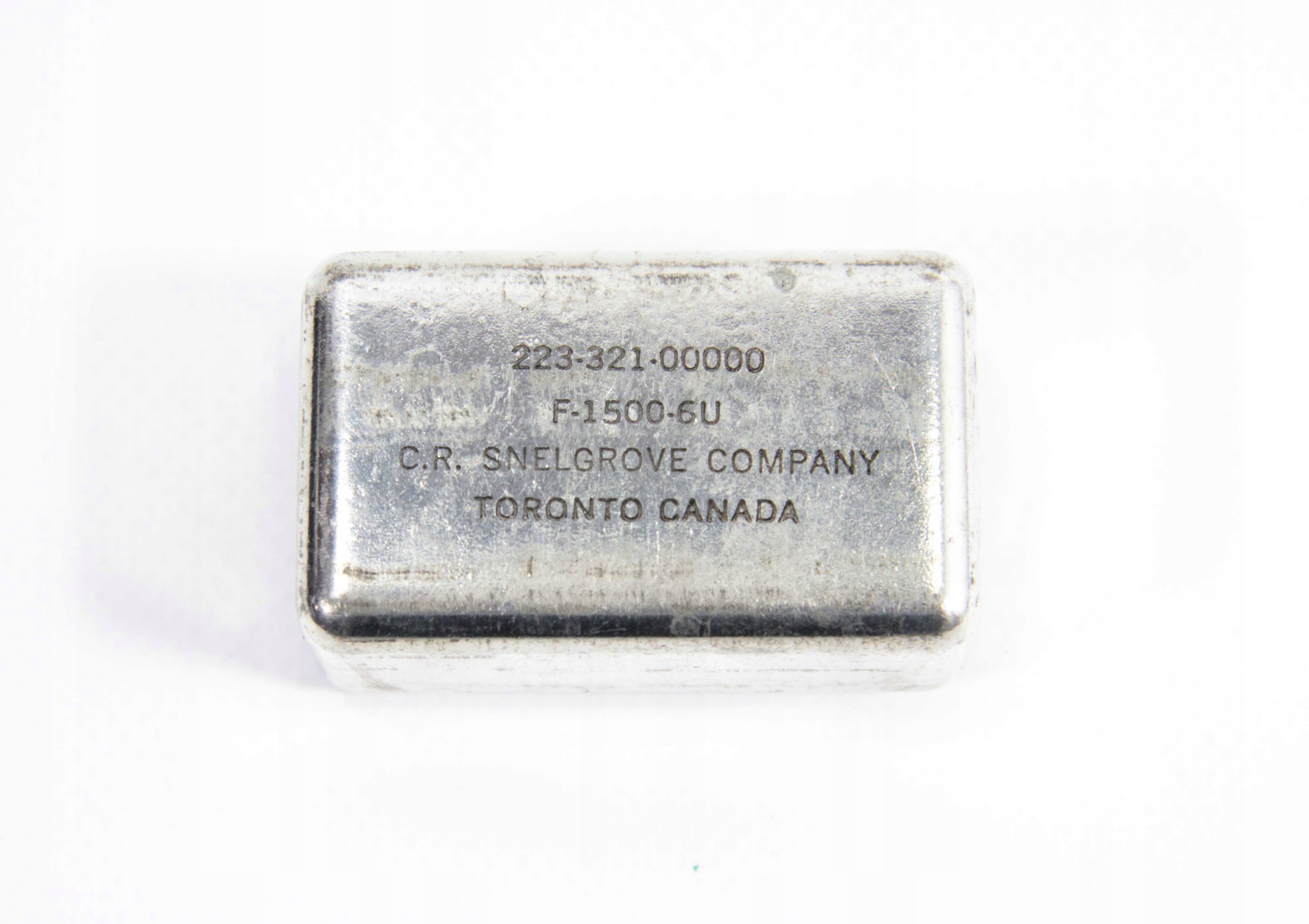

Oferujemy Państwu filtr SSB produkcji firmy C.R. Snelgrove

Filtr przeznaczony był do amerykańskiej aparatury krótkofalowej radiokomunikacyjnej SSB.

Filtr został tak zaprojektowany, że pilot dla USBs dla tego filtra ma częstotliwość dokładnie 1,5MHz

Umożliwiało to stosowanie pilota jako generatora wzorcowego i zmniejszało ilość niepożądanych sygnałów w urządzeniu.

Pasmo filtra wynosi ok.2,9kHz

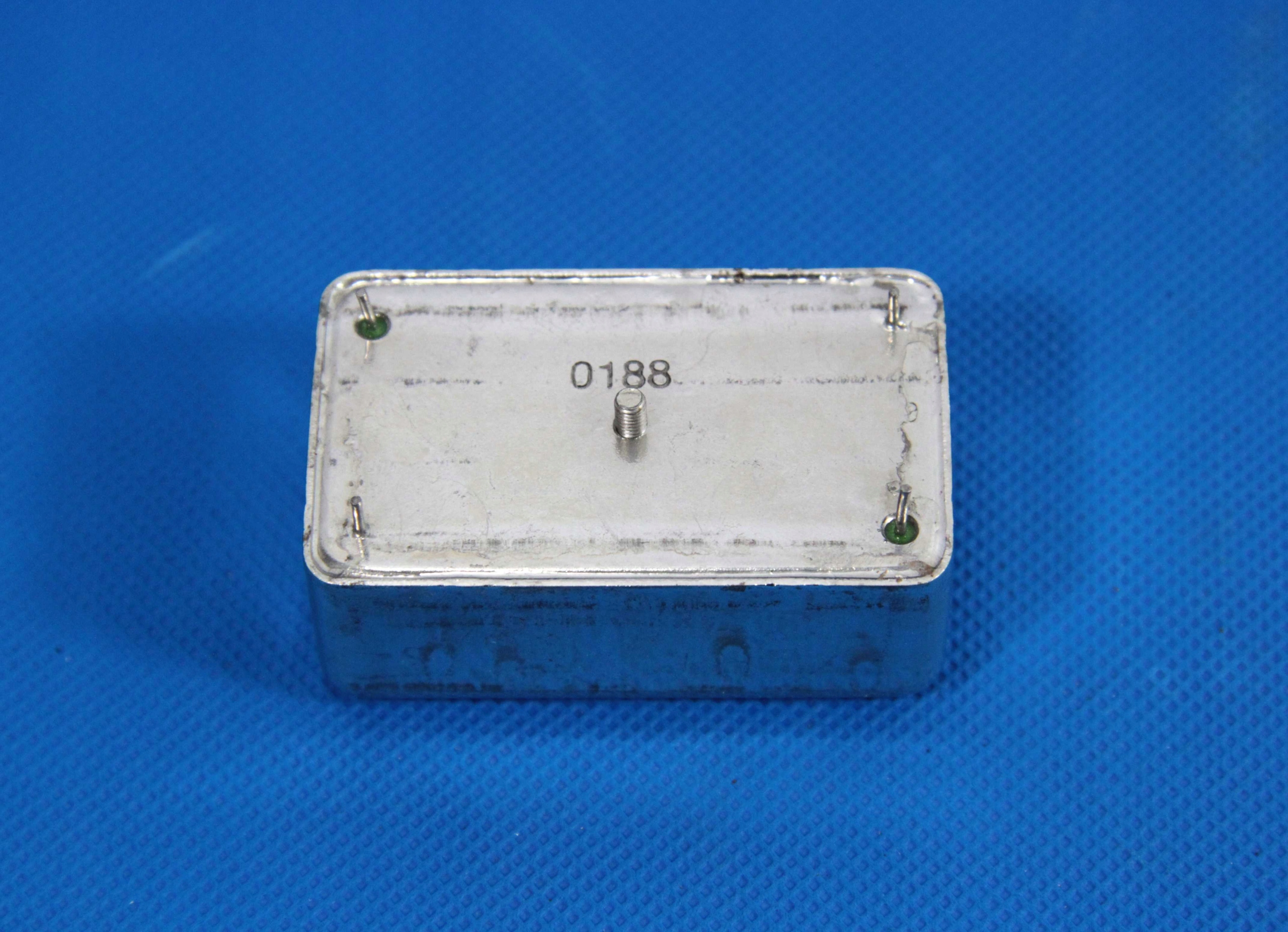

Wymiary filtra 57x34x21 mm

Filtr jest nieznacznie większy od popularnego filtra PP9, ma praktycznie podobną wysokość.

Impedancja wejścia i wyjścia wynosi dokładnie 1kΩ.

Z pomiarów wynika, że filtr ma bardzo ładną charakterystykę i strome zbocza.

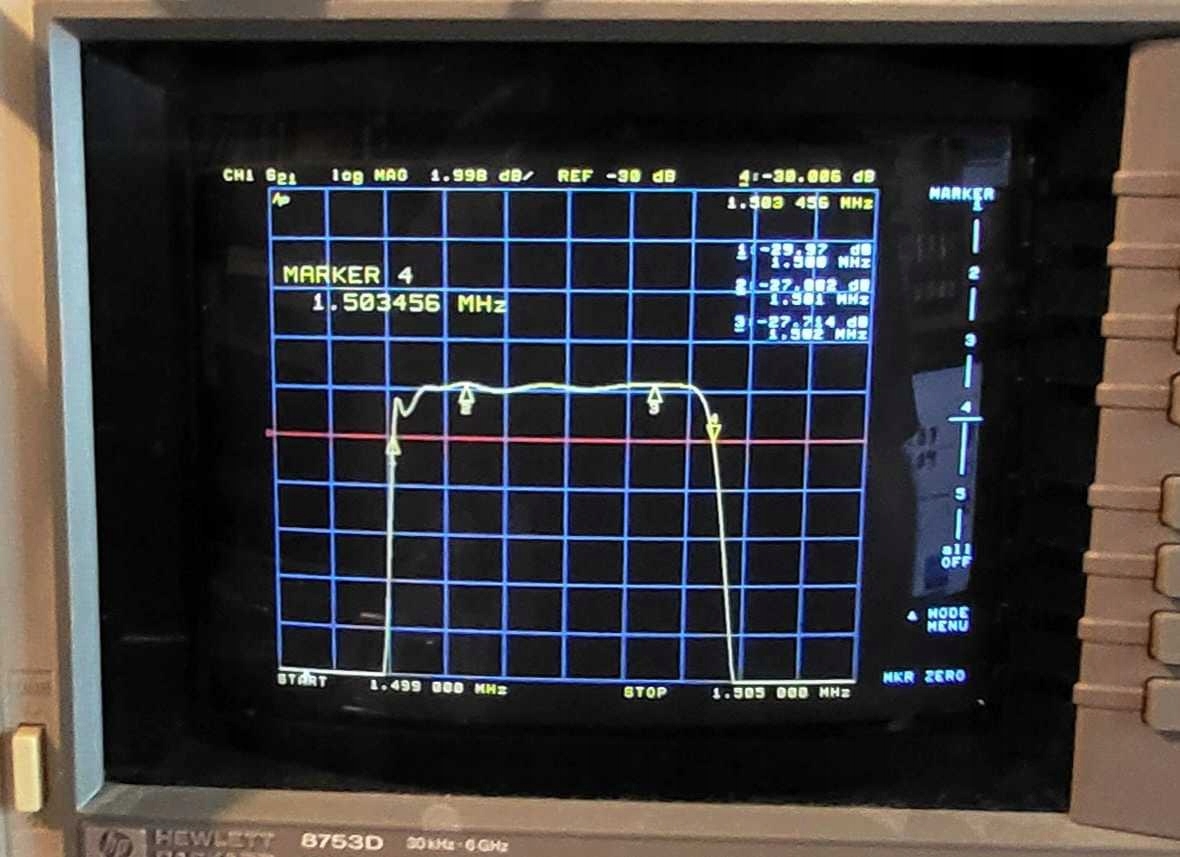

Charakterystyka filtra na skanie.

Proszę nie przejmować się tłumieniem w pasie przepuszczania gdyż filtr został dopasowany za pomocą 2 dzielników rezystorowych.

W paśmie przepustowym rzeczywiste tłumienie ok. 2dB

Oferowane filtr  są fabrycznie nowe, świetne nadają się do zastosowań w amatorskiej aparaturze radiokomunikacyjnej.

Oczywiście są bardzo odporne na trudne warunki eksploatacji oraz zakres temperatur.
