Zawór RTL Kasetowy

do ogrzewania podłogowego

z głowicą K0560,

specjalistycznym

odpowietrznikiem

automatycznym

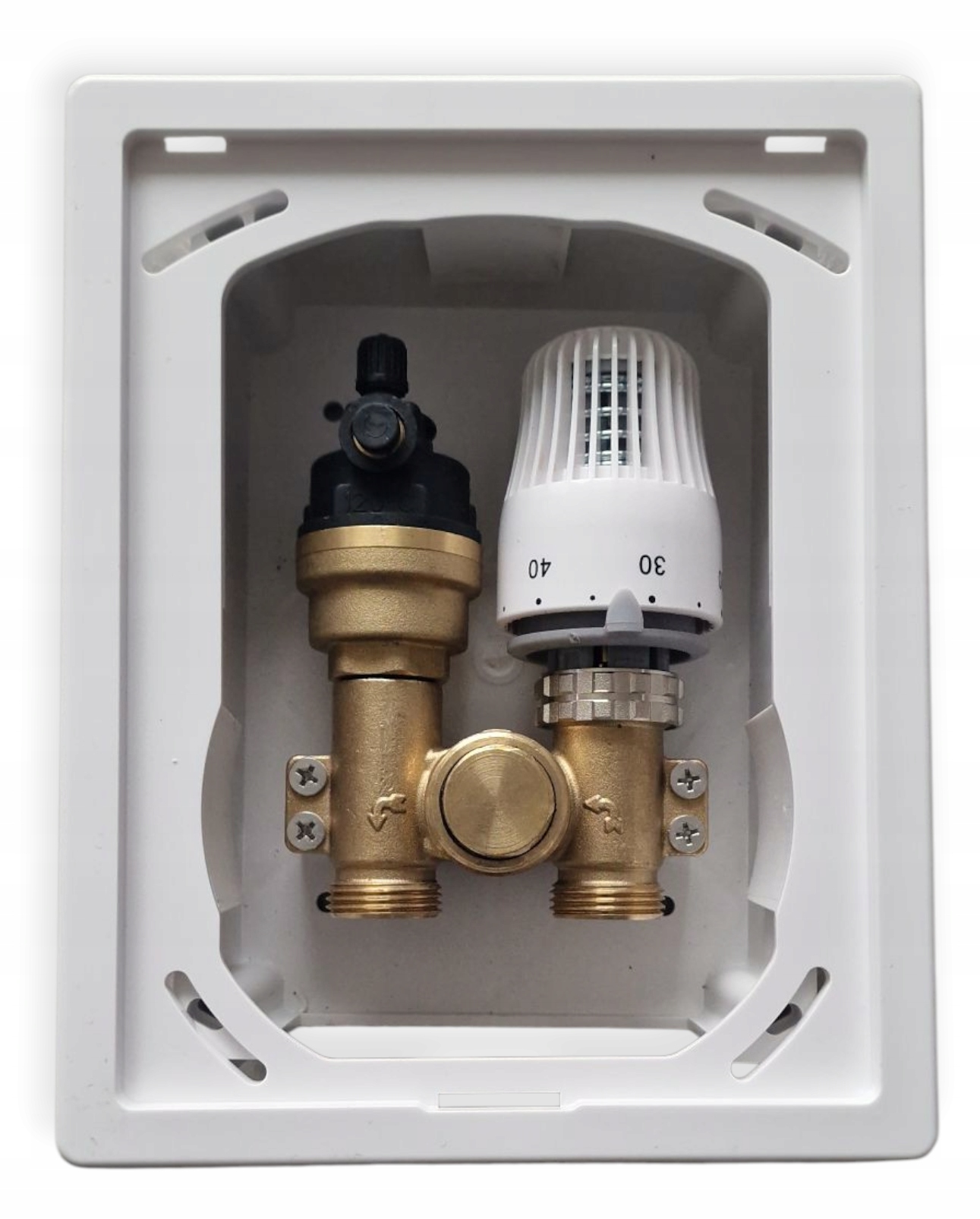

Kasetowy  zawór z  ograniczeniem temperatury do ogrzewania podłogowego.Montowany w instalacji na powrocie w estetycznej skrzynce z frontem plastikowym zarówno w ścianie jaki i w stelażach oraz płytach GK.

Zestaw składa się z głowicy RTL, zaworu  termostatycznego ze specjalistyczną  wkładką  o zwiększonym przepływie, specjalistycznym odpowietrznikiem automatycznym, zestawem śrub i łapami mocującymi.Zestaw montowany jest na powrocie pętli ogrzewania podłogowego. Zakres regulacji głowicy zapewnia właściwą temperaturę czynnika grzewczego podczas przepływu przez pętlę.

Dane techniczne:

• Przyłącze: 3/4"
• Zakres nastawy: od 10 - 50°C
• Ciśnienie robocze: 10 bar
• Temperatura max pracy 95°C
• Kolor skrzynki: biały
• Wymiary:
• Kaseta: 185x145mm głębokość:  62mm
• Ramka z drzwiczkami: 220x174mm
• Medium: woda

OPIS:

1. Głowica nowy typ K0560

2. Odpowietrznik automatyczny

4. Ogranicznik nastawy maksymalnej i minimalnej na głowicy

6. Ramka pływająca

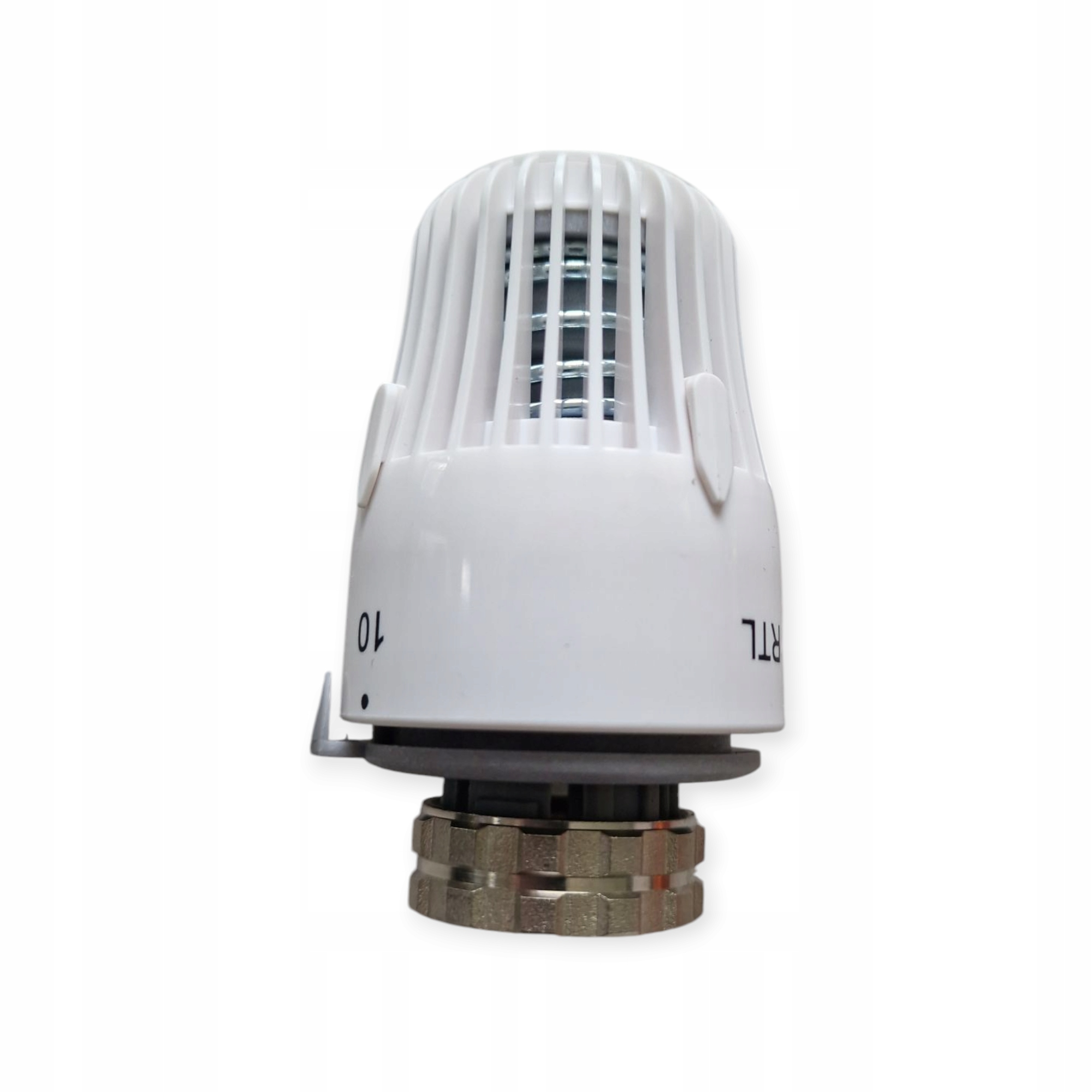

Głowica RTL nowy typ K0560 z możliwością blokady minimalnej  i maksymalnej

Zakres prac głowicy od 10 - 50°C

.

Opis działania:

Ogranicznik montowany jest na powrocie instalacji grzewczej.Ma na celu zapewnienie zmniejszenia temperatury w ogrzewaniu podłogowym.

RTL umożliwia wykonanie instalacji ogrzewania podłogowego bez dodatkowych elementów tj. pompa, układ mieszający, zawór trójdrogowy.

Ogranicznik temperatury stosowany jest w instalacjach, które nie przekraczają 30 m2 ( w zależności od ułożenia pętli).Specjalistyczna głowica oddziaływuje na zawór co powoduje jego otwieranie lub zamykanie.

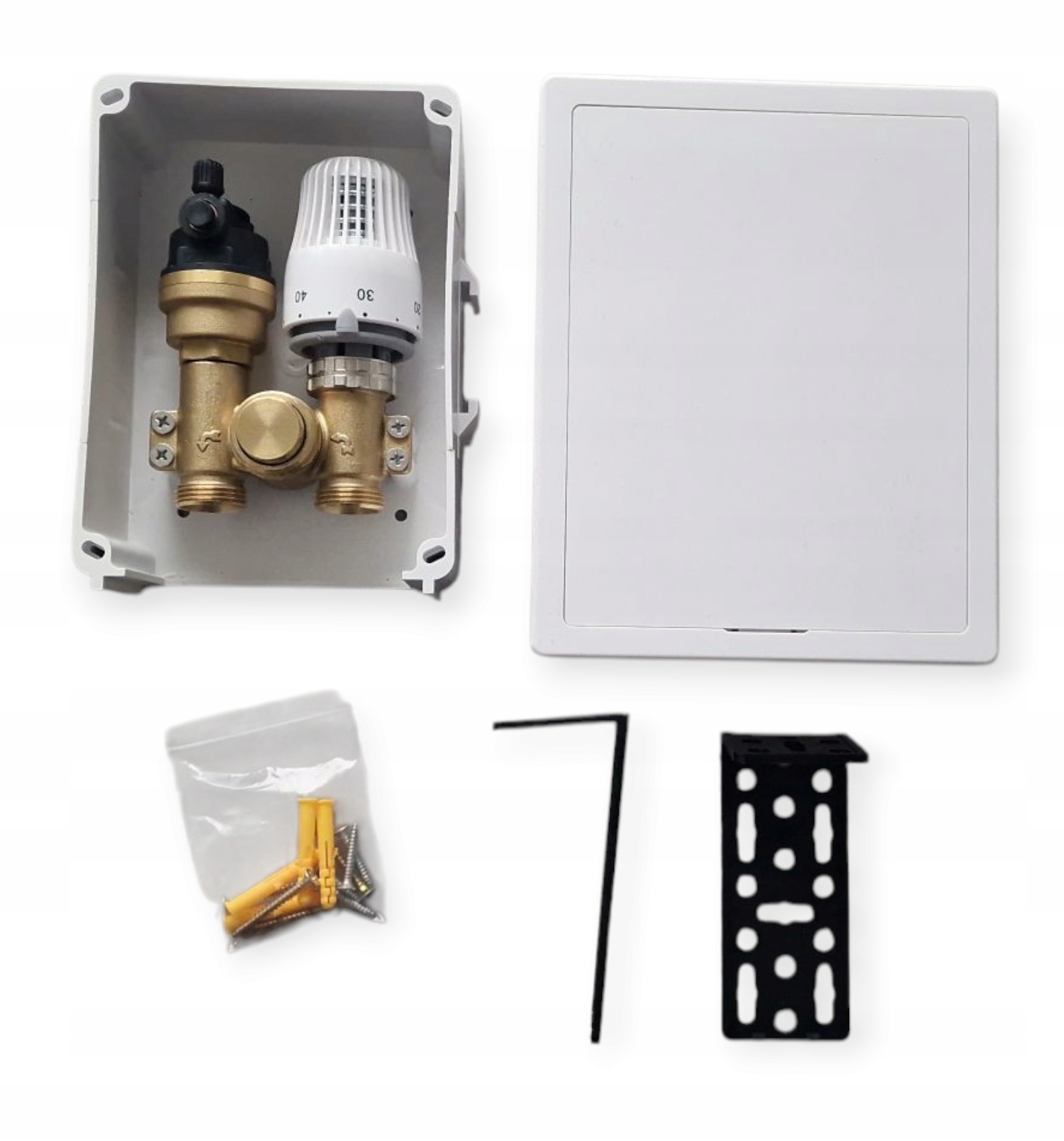

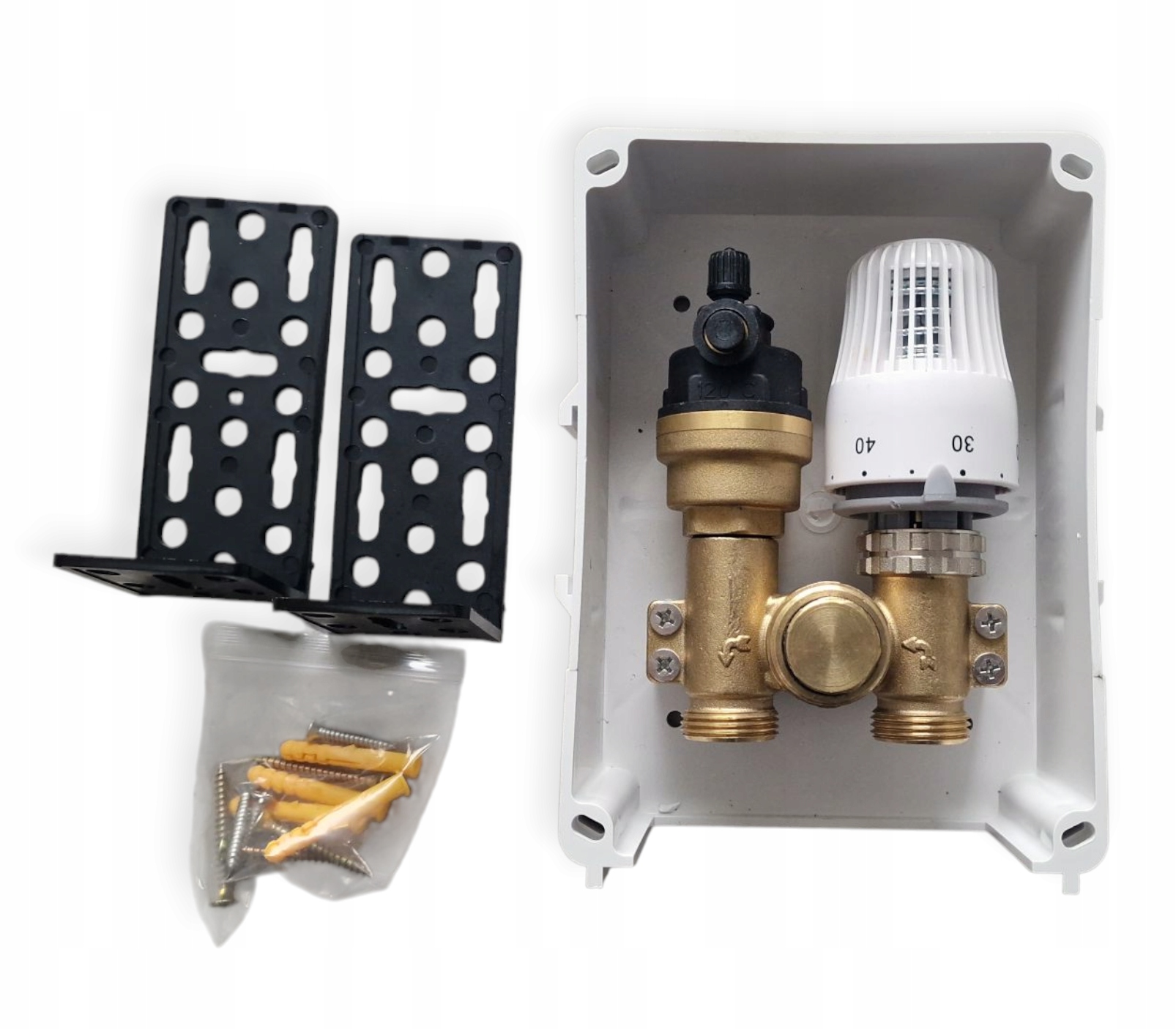

Łapy do kasety z zestawem śrub, klucz do odpowietrznika.

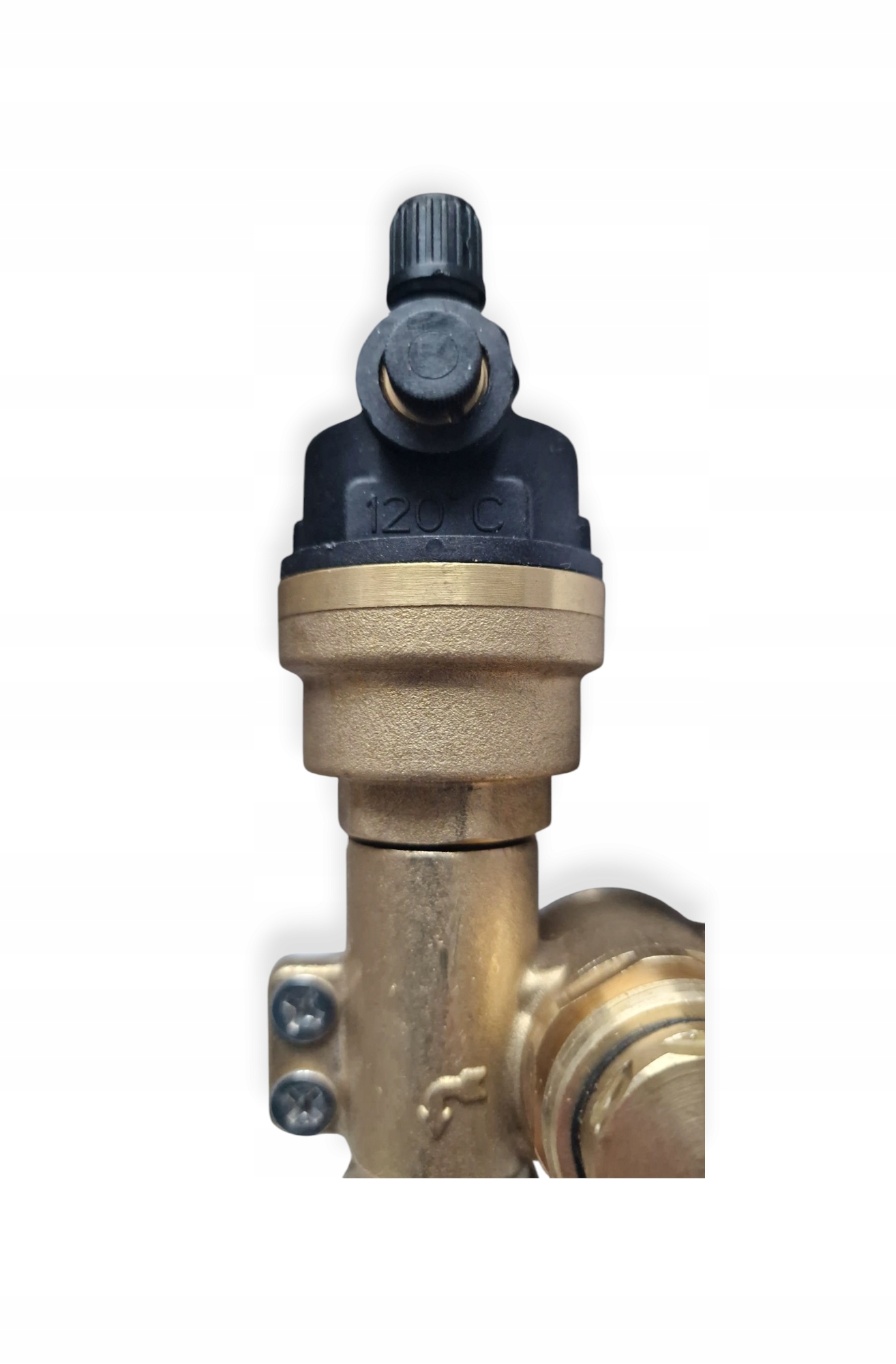

specjalistyczny odpowietrznik automatyczny
