WIDEODOMOFON DOMOFON WiFi TUYA 10" BRAMA BRELOKI RFID + SZYFRATOR ANTRACYT

MODEL: ORNO OR-VID-MA-1085/B - GADI

✅ Dlaczego warto wybrać ten wideodomofon?

⭐ 10" dotykowy monitor + kamera Full HD 1080p – nowoczesny design, montaż natynkowy/podtynkowy.

⭐ Wi-Fi i aplikacja TUYA – sterowanie smartfonem z dowolnego miejsca.

⭐ Proste 2-żyłowe połączenie – mniej kabli, zasilanie elektrozaczepu z panelu.

⭐ Sterowanie furtką i 2 bramami (np. wjazdową i garażową) – z monitora i aplikacji.

⭐ Szyfrator na kod + RFID – otwieranie kodem lub brelokiem (5 w zestawie).

⭐ Nocne podświetlenie diodami IR – wyraźny obraz po zmroku.

⭐ Nagrywanie i zdjęcia – slot microSD do 128GB.

⭐ Podgląd i detekcja ruchu – automatyczne nagrania przy ruchu.

⭐ Możliwość rozbudowy – do 2 paneli, 6 monitorów, 2 kamer IP.

✅ Zestaw zawiera:

• Wideomonitor - 1 szt.
• Panel zewnętrzny - 1 szt.
• Breloki zbliżeniowe RFID - 5 szt.
• Zasilacz wtyczkowy 24V DC - 1 szt.
• Płytka montażowa monitora - 1 szt.
• Daszek ochronny panelu zewnętrznego - 1 szt.
• Puszka do montażu podtynkowego - 1 szt.
• Wkręty i kołki mocujące - 1 komplet
• Wtyczki do podłączenia monitora - 1 komplet
• Przewód 4-pinowy / RJ45 do opcjonalnego podłączenia z siecią przewodowo - 1 szt.
• Instrukcja obsługi i montażu w języku polskim
• TOWAR NOWY, ZAPAKOWANY W ORYGINALNE OPAKOWANIE
• KARTA GWARANCYJNA

☝️ Darmowa aplikacja na telefon - TUYA SMART:

• Obsługa wideoodomofonu oprócz tradycyjnej obsługi z monitora może odbywać się za pośrednictwem darmowej aplikacji Tuya Smart, która jest dostępna na system iOS & Android. Aplikacja jest w języku POLSKIM!

• Aplikacja na telefon będzie działać w dowolnym miejscu na ziemi – Twój telefon musi być jedynie połączony z internetem. Mając telefon przy sobie nie będziesz miał żadnych ograniczeń w używaniu wideodomofonu.

• Za pomocą aplikacji można m.in. prowadzić rozmowy, korzystać z funkcji podglądu tego co dzieje się w polu obserwacji kamery, nagrywać filmy i robić zdjęcia oraz otwierać elektrozaczep i bramę.

✨ Monitor:

• Kolorowy, ultra płaski monitor LCD 10", wysoka jakość obrazu.

• Dotykowy wyświetlacz - intuicyjne sterowanie, MENU W JĘZYKU POLSKIM!

• Płynna regulacja parametrów monitora (jasność, nasycenie kolorów, głośność) oraz poziomu głośności dzwonka i rozmowy.

• Slot na kartę pamięci micro SD (max. 128GB, brak w zestawie)

• 5 różnych melodii dzwonka do wyboru.

• Bezpośrednie sterowanie elektrozaczepem służącym do otwierania furtki / drzwi po wywołaniu z zewnątrz lub po wywołaniu funkcji podglądu na monitorze.

• Funkcja sterowania dwoma bramami! np. wjazdową i garażową

✳️ UWAGA: ZESTAW MOŻNA ROZBUDOWAĆ DO MAKS. 6 MONITORÓW + 2 PANELI ZEWNĘTRZNYCH + 2 DODATKOWYCH KAMER IP!

⚙️ Parametry techniczne monitora:

• Napięcie zasilania: 24V DC 1A
• Przekątna ekranu [cale]: 10"
• Rozdzielczość monitora: 1024x600
• Częstotliwość Wi-Fi: 2.4 GHz
• Standard Wi-Fi: 802.11 b/g/n
• Aplikacja: Tuya Smart
• Ekran dotykowy: tak
• Z funkcją pamięci: tak
• Czytnik kart SD: tak, (max. 128GB, brak w zestawie)
• Funkcja Interkomu: tak
• Ilość dźwięków dzwonka: 5
• Regulacja głośności: tak
• Materiał monitora: Tworzywo sztuczne
• Kolor monitora: Czarny
• Wymiary (szer./wys./gł.): 255 x 180 x 26 mm

➡️ Funkcja robienia zdjęć i nagrywania filmów:

Wideodomofon posiada możliwość nagrywania dźwięku i filmów oraz robienia zdjęć zarówno podczas rozmowy jak i w momencie kiedy nie ma nas w domu. Dzięki tej funkcji możemy sprawdzić czy ktoś był u nas podczas naszej nieobecności np. znajomy czy też kurier z ważną paczką.

Filmy wideo i zdjęcia mogą zostać zapisane wyłącznie w momencie kiedy zainstalowano kartę pamięci SD (max. 128GB).

➡️ Detekcja ruchu:

Po uaktywnieniu odpowiedniej funkcji urządzenie automatycznie nagrywa wideo po wykryciu ruchu ruchu w polu detekcji czujnika.

Gdy ktoś zbliży się do panelu zewnętrznego monitor zacznie nagrywać osobę znajdującą się przed nią bez względu na to czy ktoś wywoła rozmowę.

➡️ Funkcja podglądu / monitoringu:

Możliwość podglądu tego co dzieje się w polu obserwacji kamery w panelu zewnętrznym lub kamery dodatkowej na monitorze wideodomofonu.

➡️ Funkcja automatycznej sekretarki:

Urządzenie posiada funkcję automatycznej sekretarki, pozwalającą na pozostawienie wiadomości przez gościa w momencie nieobecności właścicieli posesji.

➡️ Ramka cyfrowa i prognoza pogody:

Możliwość ustawienia wyświetlania na monitorze obrazów zapisanych na karcie pamięci w momencie przejścia w tryb czuwania. Wideodomofon posiada również funkcję prognozy pogody na ekranie głównym.

➡️ Interkom:

Rozbudowując zestaw o dodatkowe monitory możesz pomiędzy monitorami prowadzić rozmowy (maksymalnie 6 monitorów).

✨ Panel zewnętrzny z kamerą Full HD:

• Wysokiej jakości kamera 1080p Full HD.

• Wbudowany szyfrator na kod i czytnik breloków / kart zbliżeniowych RFID - możliwość otwarcia elektrozaczepu furtki / drzwi po przyłożeniu breloka lub karty zbliżeniowej do czytnika lub po wprowadzeniu odpowiedniego kodu.

• Odporny na warunki zewnętrzne (deszcz/śnieg/słońce), wysoki współczynnik odporności na wodę IP65.

• Daszek ochronny w zestawie!

• Posiada regulację głośności głośnika oraz mikrofonu.

• Podświetlanie w nocy super jasnymi diodami IR - dzięki czemu będziesz widzieć w całkowitej ciemności osoby stojące przed panelem zewnętrznym, nie oślepiając przy tym gościa (zasięg do 1 m).

• Montaż natynkowy lub podtynkowy, dzięki dołączonej do zestawu specjalnej puszce montażowej.

• Wysokiej jakości tworzywo sztuczne + aluminium.

• Wymiary (szer./wys./gł.): 91 x 184 x 43 mm

☝️ Szyfrator i czytnik breloków zbliżeniowych RFID:

✅ Panel zewnętrzny posiada wbudowany czytnik breloków i kart zbliżeniowych RFID, co daje możliwość otwarcia elektrozaczepu w furtce / drzwiach po przyłożeniu breloka lub karty do czytnika.

✅ Istnieje również możliwość otwarcia furtki / drzwi lub bramy po wprowadzeniu odpowiedniego kodu.

• Czytnik zastosowany w urządzeniu obsługuje breloki w standardzie 125kHz.

• Zestaw zawiera 5 breloków

Dodatkowe breloki można znaleźć w naszej ofercie pod symbolem: OR-ZS-890

⭕️ Panel zewnętrzny do montażu natynkowego lub podtynkowego:

Panel można zamontować natynkowo lub podtynkowo, dzięki dołączonej do zestawu specjalnej puszce montażowej. W przypadku montażu natynkowego, kamera posiada specjalny daszek ochronny, który dodatkowo chroni ją przed działaniem warunków atmosferycznych.

⚙️ Parametry techniczne panelu zewnętrznego:

• Rozdzielczość kamery: 2MP, 1920x1080, 1080p
• Kąt widzenia kamery (poziom): 105°
• Kąt widzenia kamery (pion): 52°
• Oświetlenie nocne: IR, ok. 1m
• Czytnik kart i breloków zbliżeniowych: tak
• Częstotliwość kart i breloków zbliżeniowych: 125kHz
• Stopień ochrony: IP65
• Materiał panelu zewnętrznego: Aluminium i tworzywo sztuczne
• Kolor panelu zewnętrznego: Srebrny
• Inne cechy panelu zewnętrznego: RFID 125kHz - max. 200 użytkowników
• Wymiary (szer./wys./gł.): 91 x 184 x 43 mm

⚡️ Schemat podłączenia:

OZNACZENIA:

1 - MONITOR

2 - PANEL ZEWNĘTRZNY

3 - ZASILACZ WTYCZKOWY 24V DC 1A

4 - ELEKTROZACZEP (akcesorium dodatkowe)

5 - PRZYCISK WYJŚCIA (akcesorium dodatkowe)

6 - STEROWANIE BRAMĄ

7 - ROUTER / SWITCH (do połączenia z internetem, przez Wi-Fi lub kablem sieciowym)

8,9 - KAMERY IP (akcesorium dodatkowe, możliwość rozbudowy o 2 kamery IP, które wspierają protokół ONVIF)

PODŁĄCZENIE:

1) monitor - panel zewnętrzny: 2 żyły

2) panel zewnętrzny - elektrozaczep: 2 żyły

3) panel zewnętrzny - przycisk wyjścia: 2 żyły

4) panel zewnętrzny - sterowanie bramą: 2 żyły

5) monitor - router: bezprzewodowo przez Wi-Fi lub kablem sieciowym

✳️ Schemat podłączenia wraz z instrukcją obsługi urządzenia znajduję się w załączniku na dole oferty.

➡️ Połączenie z siecią internetową przez Wi-Fi lub przewodowo:

Wideodomofon posiada wbudowany moduł Wi-Fi zainstalowany w monitorze, który łączy się z lokalną siecią internetową i umożliwia sterowanie urządzeniem przez aplikację TUYA. Można również podłączyć urządzenie przy pomocy kabla cat.5a do sieci internetowej przy użyciu złącza RJ45, które jest dołączone do zestawu.

➡️ Możliwość rozbudowy zestawu o 2 dodatkowe kamery IP:

Zestaw można rozbudować o 2 dodatkowe kamery IP, które wspierają protokół ONVIF. Można je podłączyć bezprzewodowo lub przewodowo z routerem Wi-Fi, który jest połączony sieciowo z wideodomofonem. Podgląd z dodatkowych kamer jest możliwy zarówno na monitorze wideodomofonu i aplikacji w telefonie.

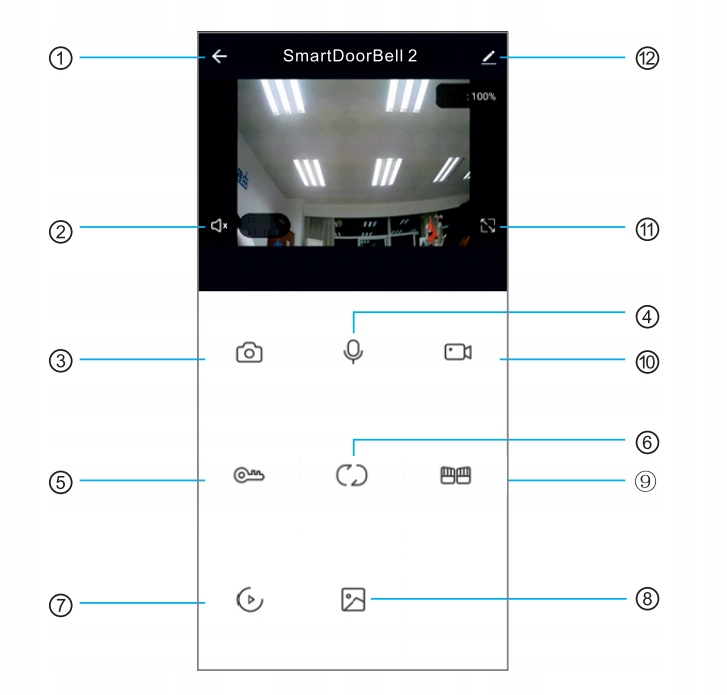

⭐️ Przewodnik po aplikacji:

1 – ROZŁĄCZ (COFNIJ) – po naciśnięciu ikony podczas rozmowy lub monitoringu następuje wyjście z interfejsu

2 – GŁOŚNIK – po aktywacji, dźwięk dobiegający z kasety zewnętrznej jest słyszalny z aplikacji

3 – ZDJĘCIE – po naciśnięciu ikony podczas rozmowy lub monitoringu zostaje zapisane zdjęcie obrazu

4 – MIKROFON – bezpośrednio po odebraniu rozmowy w aplikacji mikrofon nie jest aktywny. Aktywując mikrofon, automatycznie aktywowany jest również głośnik.

5 – OTWARCIE – naciśnięcie ikony podczas rozmowy lub monitoringu otwiera elektrozaczep furtki

6 – PRZEŁĄCZANIE KANAŁÓW – naciśnięcie ikony podczas rozmowy lub monitoringu przełącza obraz między kanałami drzwi1, drzwi2, kamera1, kamera2

7 – ODTWARZANIE – upewnij się, że w monitorze jest zainstalowana karta microSD

8 – ALBUM – w systemie Android zdjęcia zostają zapisane w aplikacji, w systemie iOS zdjęcia zostają zapisane w galerii zdjęć w telefonie

9 – OTWARCIE BRAMY – naciśnięcie ikony podczas rozmowy lub monitoringu aktywuje automat sterujący bramą

10 – NAGRYWANIE WIDEO – naciśnięcie ikony podczas rozmowy lub monitoringu rozpoczyna zapis wideo

11 – PEŁEN EKRAN – naciśnięcie ikony włącza tryb pełnoekranowy

12 - USTAWIENIA

✳️ Możliwość rozbudowy zestawu o dodatkowe elementy:

Zestaw można rozbudować o dodatkowe akcesoria dostępne w naszej ofercie. Możliwość rozbudowy zestawu do maks. 2 paneli zewnętrznych, 6 monitorów oraz 2 kamer IP.

• Monitor: OR-VID-MA-1085PMV/B
• Panel zewnętrzny: OR-VID-MA-1085KV/B
• Breloki i karty: OR-ZS-890 (breloki), OR-ZS-892 (karty)
• Zasilacz na szynę DIN: OR-PSU-1647
• Kamera IP: HIKVISION IP-CAM-B140H
• Elektrozaczep
• Przycisk wyjścia
• Kaseta / szyld do elektrozaczepu
• Kabel wideodomofonowy
• Karta pamięci micro SD

➡️ Częste pytania i odpowiedzi:

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 2x0,5mm2
• od 30 do 100m - zalecany przewód XzTKMXpw 2x0,8mm2

CAŁKOWITA DŁUGOŚĆ INSTALACJI NIE MOŻE PRZEKROCZYĆ 100 METRÓW.

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z elektrozaczepem?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Gdzie mogę używać aplikacji na telefon?

Aplikacja na telefon będzie działać w dowolnym miejscu na ziemi – Twój telefon musi być jedynie połączony z internetem. Mając telefon przy sobie nie będziesz miał żadnych ograniczeń w używaniu wideodomofonu.

4. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik wodoodporności IP65, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, elektrozaczep o napięciu stałym i poborze prądu nie większym niż 300mA nie wymaga dodatkowego zasilania.

Polecamy nasze elektrozaczepy:

• OR-EZ-4033 Elektrozaczep niskoprądowy symetryczny, bez pamięci, bez blokady
• OR-EZ-4031 Elektrozaczep niskoprądowy symetryczny, z blokadą
• OR-EZ-4030 Elektrozaczep niskoprądowy symetryczny, z pamięcią
• OR-EZ-4032 Elektrozaczep niskoprądowy symetryczny, z pamięcią i blokadą

6. Czy do tego wideodomofonu mogę podłączyć przycisk wyjścia/wejścia?

Tak, przycisk wyjścia podłącza się do panelu zewnętrznego wideodomofonu i można dzięki niemu otworzyć furtkę / drzwi np. z wewnątrz posesji.

Polecamy nasze przyciski wyjścia:

• OR-ZS-813 Natynkowy, obudowa aluminiowa
• OR-ZS-814 Natynkowy, obudowa aluminiowa, podświetlany przycisk
• OR-ZS-819 Natynkowy, obudowa z tworzywa sztucznego
