Automatyczny System Sterowania Maszyn CT-12

-system D1-

- Programowalna hydraulika

- Regulowana jasność diod LED

Możliwość wyboru dokładności (zgrubna, średnia, drobna)

- Pilot zdalnego sterowania RB

System automatycznej niwelacji CT-12  służy do automatyzacji procesu niwelacji terenu za pomocą spycharek , koparek, mini równiarek , koparko spycharek i innych niwelujących teren maszyn budowlanych i rolniczych. Charakteryzuje się prostotą montażu i wysoką wydajnością procesu niwelacji. Może pracować w trybie ręcznym lub automatycznym.

MASZYNY STEROWANE LASEREM TO ZAUTOMATYZOWANIE PROCESU NIWELACJI!

Do bomu umieszczonego na lemieszu maszyny budowlanej montuje się detektor /odbiornik laserowy RC , który podaje operatorowi proste komunikaty, jak np.: opuść lemiesz, podnieś lemiesz, tak trzymaj lub przez system automatyki poprzez przystawkę kabinową sterującą CT-12 która jest "mózgiem" całego systemu/ synchronizuje z zaworami hydraulicznymi lemiesz lub ramię maszyny , wykonując te ruchy automatycznie/ , a rolą operatora jest tylko kierowanie maszyną . Komunikaty w trybie ręcznym lub automatycznym sygnalizowane są za pomocą kolorowych diod lub strzałek, widocznych nawet w jaskrawym słońcu.

To najtańsze rozwiązanie automatyzujące proces niwelacji. Montaż do bomu jest prosty - detektor wyposażony jest w bardzo silne  uchwyty śrubowe, więc wystarczy go tylko zamontować do bomu. W dodatku po skończonej pracy można go łatwo zdjąć i schować w bezpiecznym miejscu lub szybko przełożyć na inną maszynę. Sygnały z odbiornika zewnętrznego przekazywane są na drodze przewodowej do przystawki kabinowej sterującej /pilota / umieszczonego w w kabinie operatora. Zasilanie detektor pobiera z akumulatora maszyny.Sterowanie laserowe może być stosowane wszędzie tam, gdzie wymagane jest kontrolowanie poziomu lub wysokości

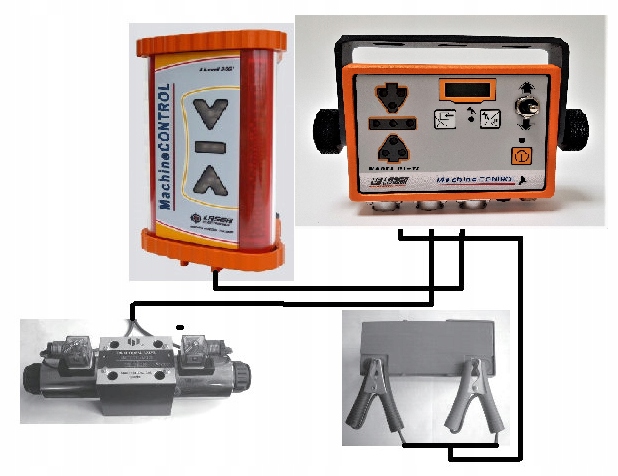

SCHEMAT MONTAŻOWY ZESTAWU

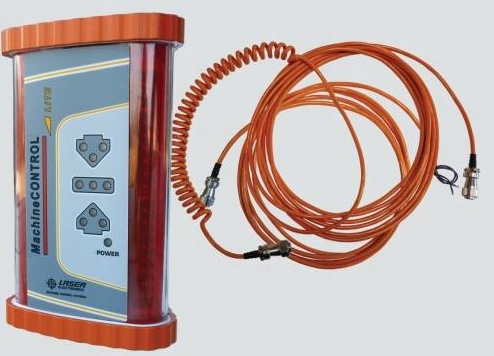

System składa się z : odbiornika /detektora / głównego RC, przystawki kabinowej programująco-kontrolnej CT-12 oraz kabla do elektro-zaworu hydraulicznego maszyny oraz kabli łączących detektor ze skrzynką CT-12 oraz kabla zasilającego. System nadaje sie do wszystkich układów hydraulicznych.

Funkcje jednostki sterującej CT-12

Obudowa aluminiowa

• Nadaje się do wszystkich układów hydraulicznych
• Programowalny interfejs
• Programowalna częstotliwość i wyjścia hydrauliczne PWM
• Wyjście hydrauliczne z zabezpieczeniem przeciwzwarciowym i przeciążeniem
• Obsługa ręczna i automatyczna
• Pilot zdalnego sterowania
• Diody sygnalizacyjne liczenia
• Regulacja jasności diod LED
• Sprawdzanie układu hydraulicznego
• Wybór dokładności poziomu
• Automatyczne wyłączanie
• Zasilanie :12V - 24V DC
• Temperatura pracy :-15 ° C do + 60 ° C
• Wymiary: Skrzynka kontrolna: 158 x 120 x 45 mm
• 1,55 KG
• IP64

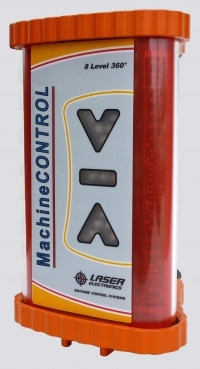

Cechy odbiornika maszynowego RC-05B:

• 8 kanałów
• 3 dokładności (zgrubna, średnia, dokładna)
• Ultra jasne diody LED widoczne w jasnym świetle słonecznym
• Przynajmniej 300 obrotów na minutę (prędkość obrotowa niwelatora)
• Solidne podwójne zaciski mocujące
• Szybka instalacja i proste potwierdzenie
• Zakres wykrywania 360 °
• Zasięg odbioru 450 metrów / w zależności od zasiegu niwelatora /
• Zasilanie:12V - 24V DC
• Temperatura pracy :-15 ° C do + 60 ° C
• Wymiary: 162 x 175 x 272
• Waga: 2,3 kg
• IP65

W zestawie: jednostka sterująca CU, odbiornik maszyny RC, pilot RB, okablowanie,  instrukcja obsługi ,kufer transportowy
