Zestaw solarny do grzania wody w bojlerze / ogrzewania – 6x PANEL 440W + PRZETWORNICA 3000W.

Najprostszy i najtańszy sposób na darmowe podgrzewanie wody z energii słonecznej!

Zestaw jest w pełni przygotowany do podłączenia i pracy. Wystarczy zamontować panele, podłączyć je do przetwornicy, a następnie do bojlera elektrycznego lub innego odbiornika grzewczego.

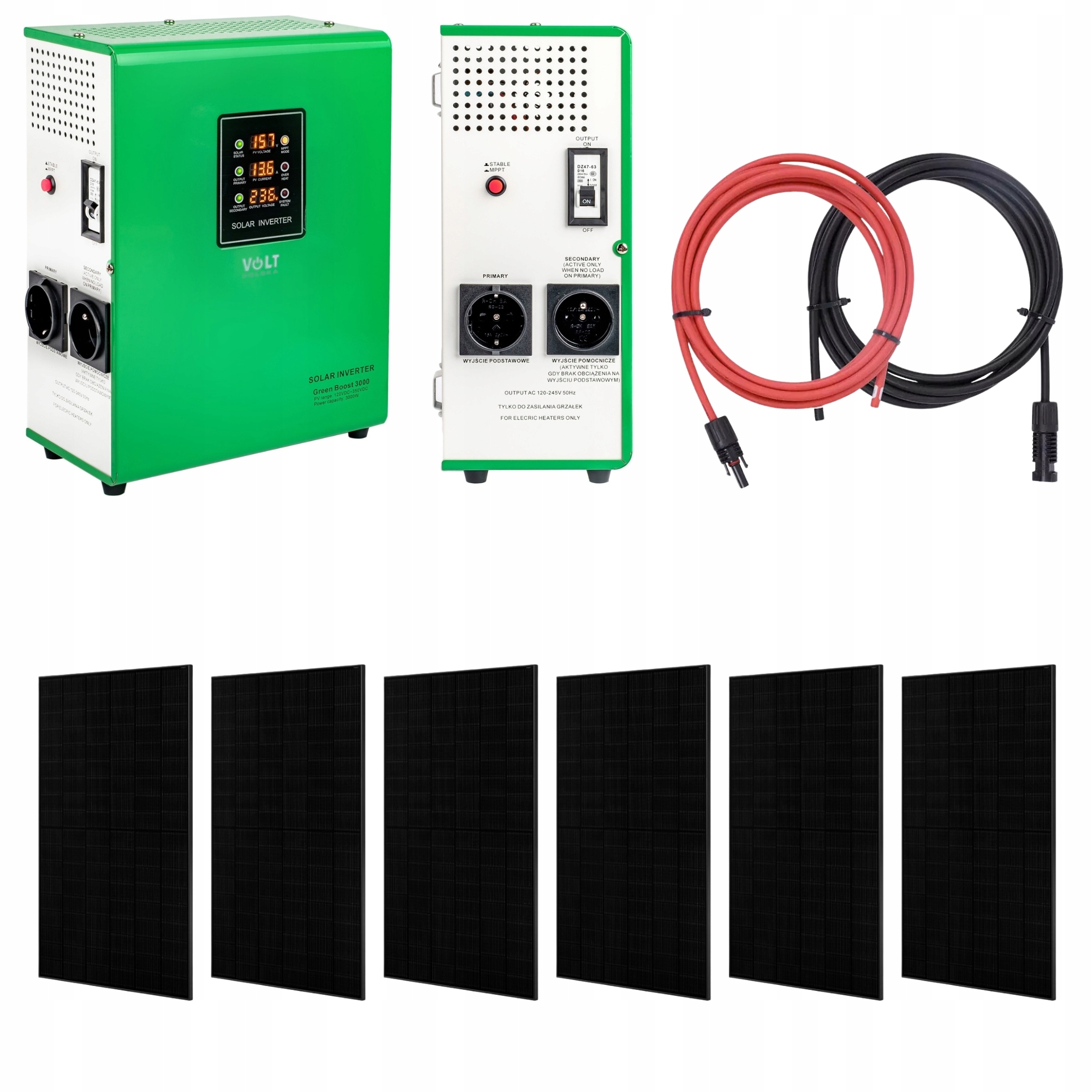

W skład zestawu wchodzą:

• 6 paneli monokrystalicznych 440W (łączna moc 2640W)
• Przetwornica solarna GREEN BOOST 3000W (120–350V DC)
• Komplet przewodów solarnych 2×25m ze złączami MC4
• Instrukcja instalacji i schemat podłączenia

(Bojler i uchwyty montażowe do paneli należy dokupić we własnym zakresie.)

Jak działa system?

1. Panele fotowoltaiczne wytwarzają prąd stały (DC).
2. Przetwornica GREEN BOOST zamienia go na prąd przemienny (AC), dostosowany do urządzeń grzewczych.
3. Energia trafia bezpośrednio do grzałki w bojlerze, grzejnika lub maty grzewczej.
4. Przetwornica posiada 2 wyjścia – priorytetowe i dodatkowe. Dzięki temu możesz podłączyć np. dwa bojlery: pierwszy nagrzewa się w pierwszej kolejności, a gdy osiągnie temperaturę, system automatycznie przełącza się na drugi.

Najważniejsze cechy zestawu:

• Moc zestawu: 2640W
• Napięcie wejściowe przetwornicy: 120–350V DC
• Napięcie wyjściowe: 230V AC
• Maksymalna moc wyjściowa: 3000W
• Technologia MPPT – maksymalna wydajność niezależnie od warunków pogodowych
• Zabezpieczenia: przeciwzwarciowe, przeciążeniowe, termiczne, nadnapięciowe
• Wyświetlacz LCD – bieżące parametry pracy systemu
• Solidna obudowa stalowo-aluminiowa

Panel fotowoltaiczny monokrystaliczny MONO posiada wydajność konwersji ogniw powyżej 23,2%. Panel jest pokryty laminowaną folią EVA. Wodoodporny, idealny do instalacji w układach.

Gwarancja jakości:

• Test izolacji elektrycznej
• Test odporności na warunki zewnętrzne
• Test gorącego punktu (Hot-spot)
• Test odporności na promienie UV
• Test wytrzymałości na zmiany temperatury, uderzenia gradu
• Test odporności na wilgoć
• Test wytrzymałości
• Test odporności na obciążenia mechaniczne

Dane techniczne:

• Moc maksymalna Pmax (W):440W
• Tolerancja (%):± 3%
• Napięcie obwodu otwartego Voc (V):40,32
• Napięcie przy mocy maksymalnej Vmp (V): 33,6
• Prąd przy mocy maksymalnej Imp (A): 11,31
• Prąd zwarciowy Isc (A) : 12,21
• Wydajność modułu (%): 20,8
• Wydajność ogniwa solarnego (%) : 23,2
• Prąd nominalny bezpiecznika (A):20
• Klasa ochronności:IP63
• Maksymalne napięcie układu paneli (V):DC1000
• Zakres temperatury pracy: -40°C-85°C
• Długość (mm) 1760
• Szerokość (mm) 1134
• Wysokość (mm) 30
• Waga 21,0 kg

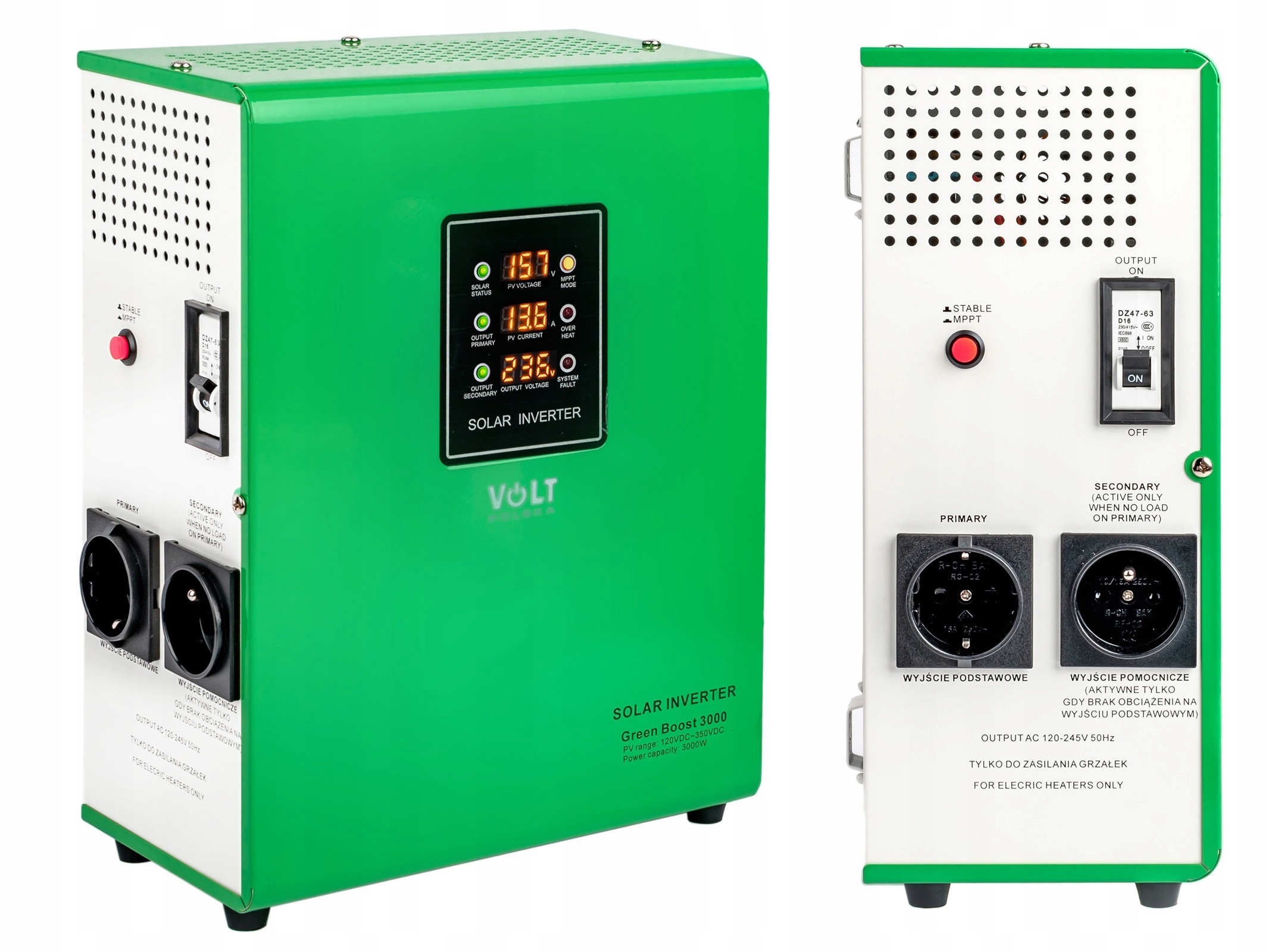

Przetwornica solarna do grzania wody, bojlera GREEN BOOST MPPT-3000 służy do zasilania urządzeń grzewczych bezpośrednio z paneli solarnych PV.

System jest bardzo prosty oraz funkcjonalny. Wymagane jest od 4 do 9 klasycznych paneli PV (250W - 400W), które będą podłączone szeregowo, a ich sumaryczne napięcie będzie w zakresie od 120V do 350V.

W jaki sposób działa przetwornica GREEN BOOST MPPT 3000?

Prąd stały wytwarzany na panelach, który nie nadaje się do bezpośredniego zasilania urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można zasilać urządzenia grzewcze.

Jakie urządzenia zasila przetwornica solarna GREEN BOOST MPPT?

• Bojlery elektryczne
• Grzejniki
• Grzałki elektryczne
• Maty elektryczne
• Ogrzewanie podłogowe

Dane techniczne:

• Moc maksymalna:3000W
• Zakres napięcia z paneli:120VDC ~ 350VDC
• Zakres napięcia wyjściowego:120 - 245VAC/50Hz
• Max prąd podany na urządzeniu z paneli solarnych:14A
• Rodzaj napięcia wyjściowego:modyfikowana sinusoida
• Częstotliwość napięcia wyjściowego:50Hz
• Rodzaj zasilania (wejściowe):MC4 (żeńskie-męskie)
• Gniazdo wejściowe:2sz
• Zabezpieczenia przeciążeniowe/zwarciowe/nadnapięciowe:tak
• Zabezpieczenie przed przegrzaniem:100°C
• Temperatura pracy:-25°C ÷ 55°C
• Sprawność:>95%
• Chłodzenie:aktywne
• Stopień ochrony:IP21
• Wymiary:311x232x140mm
• Waga:3,3kg

Przewód solarny H1Z2Z2-K LSZH 1500V DC 4mm² (czarny i czerwony)

Wysokiej jakości przewód jednożyłowy do instalacji fotowoltaicznych z miedzianą żyłą wielodrutową ocynowaną, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego. Kable zostały wyprodukowane specjalnie pod zastosowania solarne, są odporne na promieniowanie UV, chemikalia i oleje. Możne je użytkować zarówno wewnątrz, jak i na zewnątrz budynków.

• Liczba i przekrój żył: 1 x 4mm²
• Średnica zewnętrzna (około): 5,8mm
• Napięcie znamionowe: 1,5kV DC / 1kV AC
• Żyła: wielodrutowa, cynowana miedź
• Powłoka i izolacja: usieciowana poliolefina XLPO
• Niska emisyjność oraz toksyczność dymów: LSZH
• Temperatura pracy: od -40°C do +90°C
• Promień gięcia: 6 x średnica
• Normy: IEC 62930 / EN 50618
• Żywotność: 25 lat
