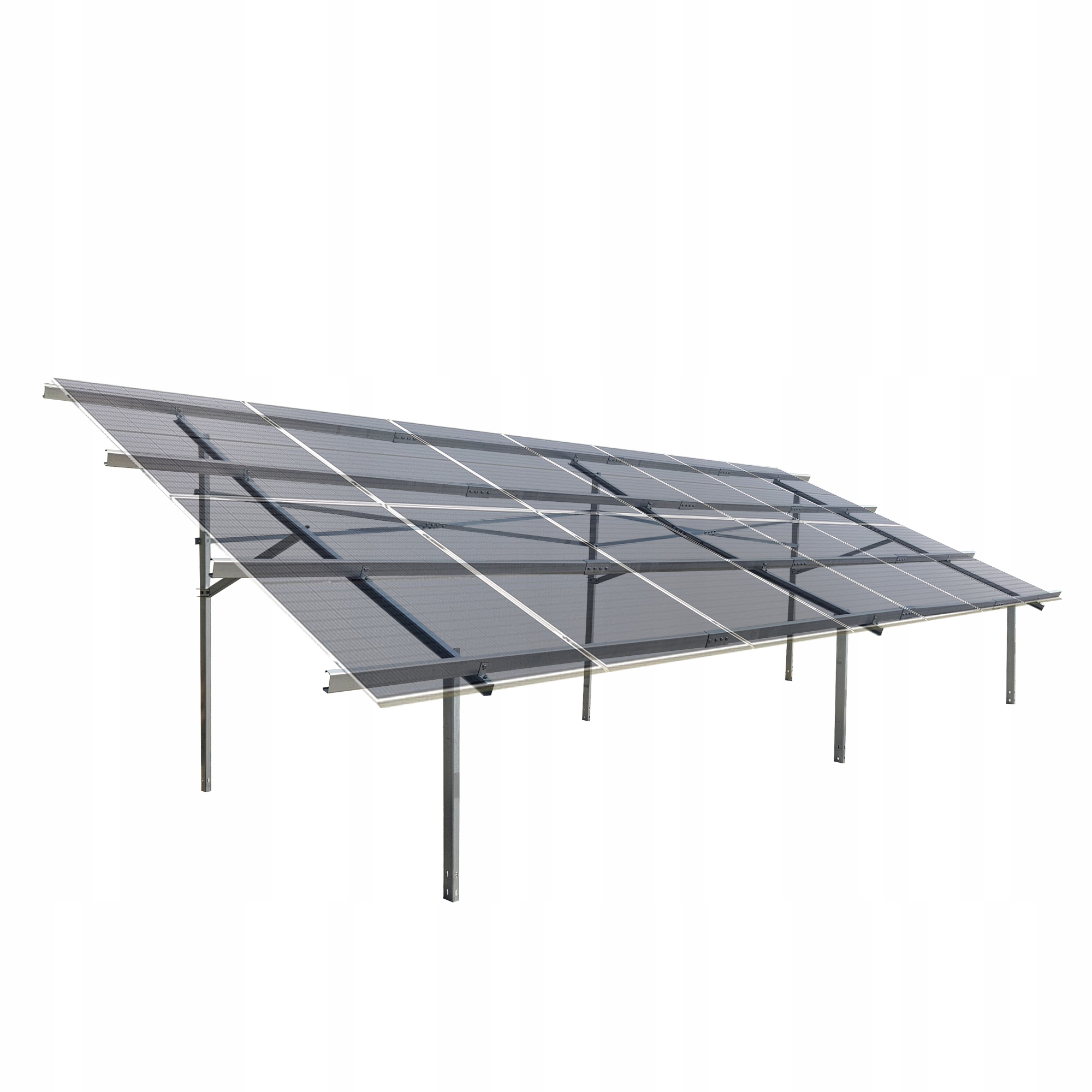

Naziemna konstrukcja fotowoltaiczna

Konstrukcja gruntowa do montażu 14 paneli

2 rzędy po 7 modułów pionowo

Materiał: stal ocynkowana

Kąt: 25 stopni

Pasuje do paneli: 2278x1134

Wiatr: 31m/s

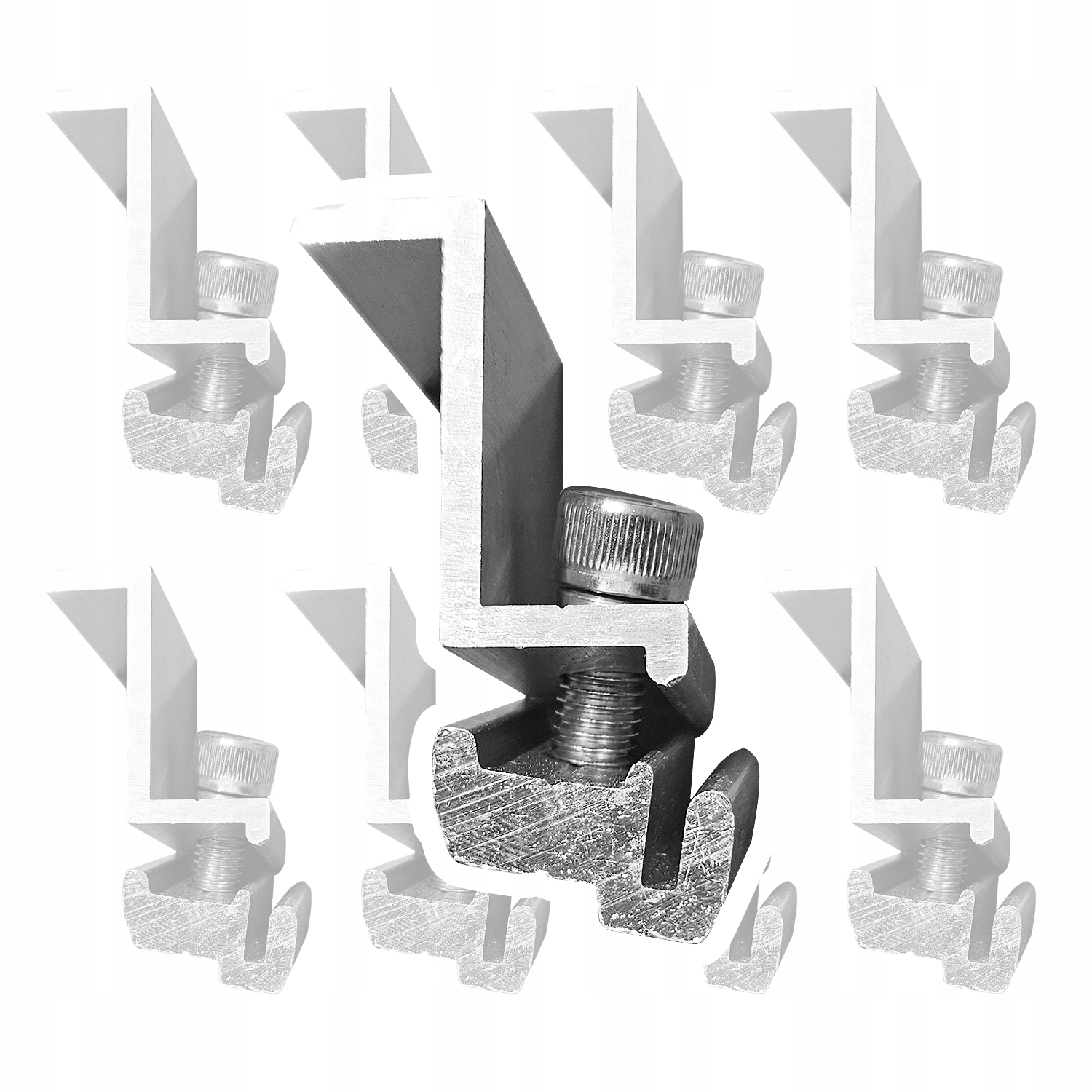

• w komplecie 24 klemy środkowe i 8 klem końcowych do montażu paneli na konstrukcji

• Łatwość montażu stojaków

• Bezpieczeństwo montażu

• Szybkość instalacji na gruncie

• Łatwość w poprowadzeniu kabli

• Mniejsze zagrożenie przeciwpożarowe

• Niska cena konstrukcji fotowoltaicznej na grunt

• Kompaktowa konstrukcja fotowoltaiczna na gruncie = niska cena przesyłki / transportu

Instrukcja montażu jest załączona do oferty.

Pierwszy krok:

1. Zainstaluj słup - 1650 mm w ziemi, 150 mm ma zostać ponad gruntem.

2. Zainstaluj wszystkie słupy 1650 mm - wg rysunku w instrukcji, na którym zaznaczono lokalizację słupów.

Drugi krok:

1. Zmontuj belkę C-2000 mm i 1450 mm za pomocą łącznika belki C-200 mm.

2. Podłącz filar-2295 mm i łącznik filaru-300 mm.

3. Zmontuj słup 1320 mm i belkę C za pomocą śruby sześciokątnej M10 * 25

4. Połącz łącznik szynowy-40 mm i belkę C

5. Na koniec zmontuj zainstalowany wspornik i słup uziemiający za pomocą śruby sześciokątnej M10 * 25.

Trzeci krok:

1. Przymocuj szynę do belki za pomocą łącznika szyn-40 mm.

2. Połącz szyny za pomocą łącznika szyn - 200mm

Krok czwarty:

1. Zamocuj zacisk końcowy na szynie;

2. Zamocuj środkowy zacisk na szynie

Piąty krok:

1. Zamontuj dwie przekątne 1740 mm za pomocą łącznika przekątnych 200 mm.

2. Połącz przekątne i słupek

Szósty krok:

1. Instalacja zakończona
