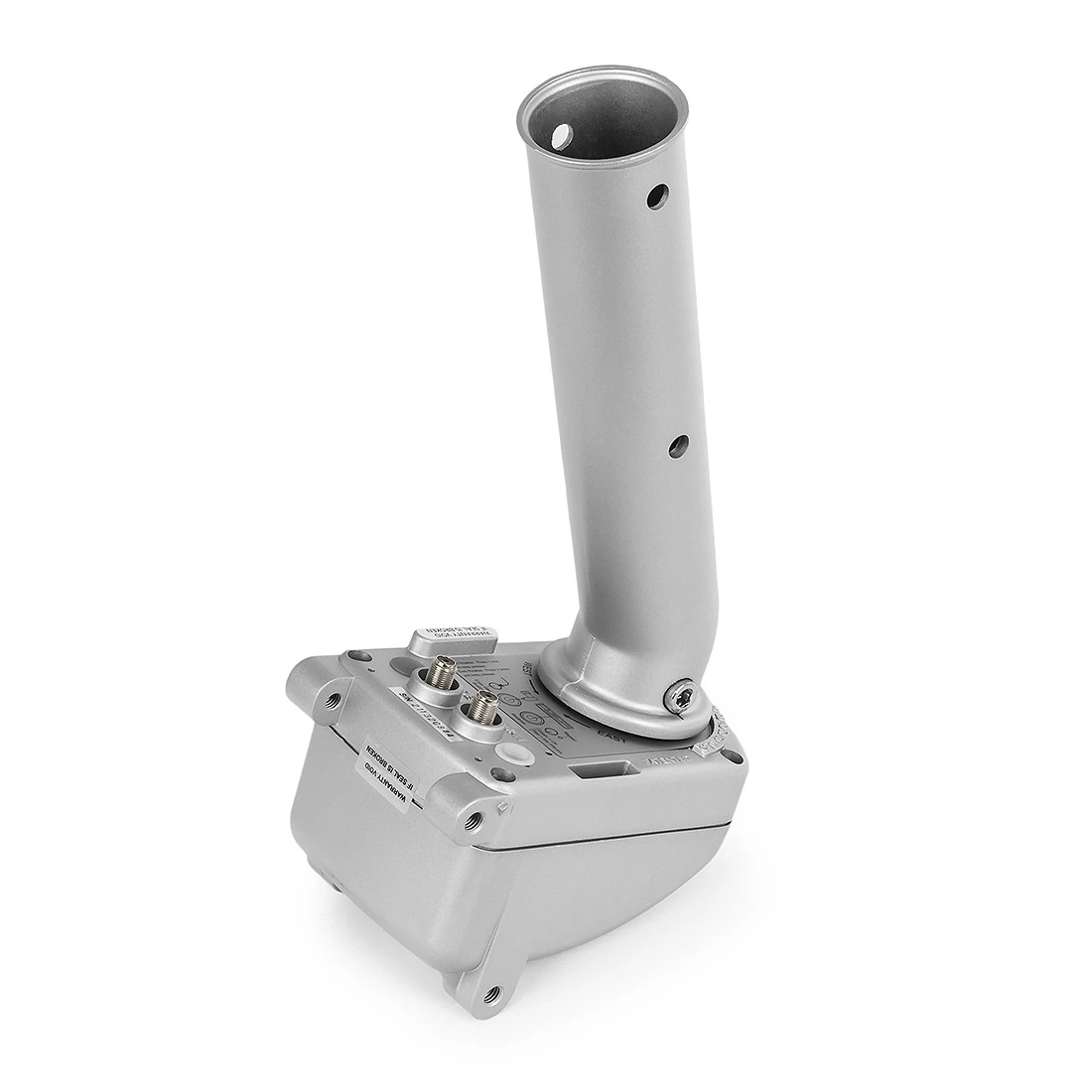

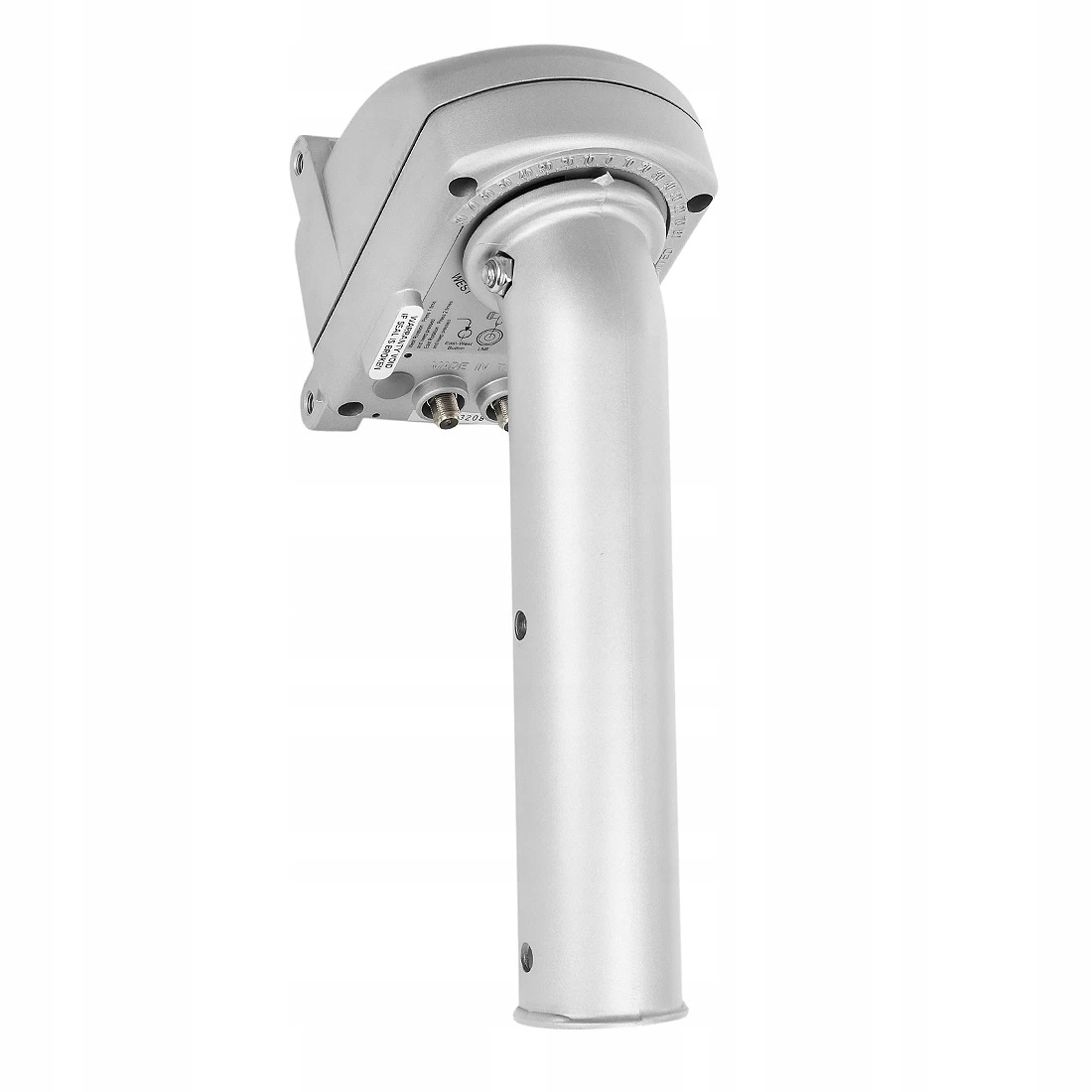

Поворотный стол SG-2100 DiseqC 1.02

Obrotnica SG-2100 DiseqC 1.02

no name

Informacje podstawowe

Obrotnica satelitarna sterowana protokołem DISEqC 1.2. Obsługuje anteny o średnicy do 1,2 m. Zasięg obrotu 140 stopni. Pamięć 60 pozycji satelitarnych. Zasilanie i sterowanie jednym kablem koncentrycznym. Regulowane ograniczniki mechaniczne. Prędkość obrotowa 1,9–2,5 stopnia/sekundę. Kąt elewacji 25–75 stopni. Zwarta konstrukcja, niski poziom hałasu. Przyciski do ręcznego ustawiania i obrotu.

Zastosowanie

Do instalacji anten satelitarnych do 1,2 m. Przeznaczona do współpracy z tunerami TV SAT z obsługą DISEqC 1.2. Do montażu na maszcie o średnicy 35–65 mm. Do pracy w systemach TV SAT wymagających precyzyjnego ustawiania pozycji satelity.

Specyfikacja

Parametry mechaniczne

- Maksymalna średnica anteny: 1,2 m

- Średnica uchwytu anteny: 55 mm

- Długość uchwytu anteny: 160 mm

- Montaż na maszcie: 35–65 mm

- Waga netto: 2,83 kg

- Zwarta konstrukcja

- Regulowane ograniczniki mechaniczne

- Bardzo cicha i precyzyjna praca

Parametry pracy

- Zasięg obrotu: 140° (70° wschód, 70° zachód)

- Kąt elewacji: 25–75°

- Prędkość obrotowa: 1,9°/s (13 V), 2,5°/s (18 V)

- Pamięć pozycji: 60

- Czujnik pozycji: efekt Halla

Kompatybilność i sterowanie

- Protokół sterowania: DISEqC 1.2

- Współpraca z tunerami TV SAT DISEqC 1.2

- Zasilanie i sterowanie jednym kablem koncentrycznym

- Napięcie wejścia/wyjścia: 13/18 V DC

- Pobór prądu: 50 mA (czuwanie), 200 mA (praca), 350 mA (max)

- Gniazda: typ F

- Funkcje: synchronizacja, "Goto position 0", "Goto X"

- Przyciski: wschód/zachód/reset, ręczne ustawianie podczas instalacji

- Ograniczniki: ustawiane mechanicznie i programowo

• Wysokość: 1,00
• Szerokość: 1,00
• Głębokość: 1,00
• Masa: 4,00

Obrotnica satelitarna SG-2100 umożliwia sterowanie pozycją anteny poprzez sygnał DiSEqC 1.2 z tunera cyfrowego przy użyciu jednego przewodu koncentrycznego do LNB.
