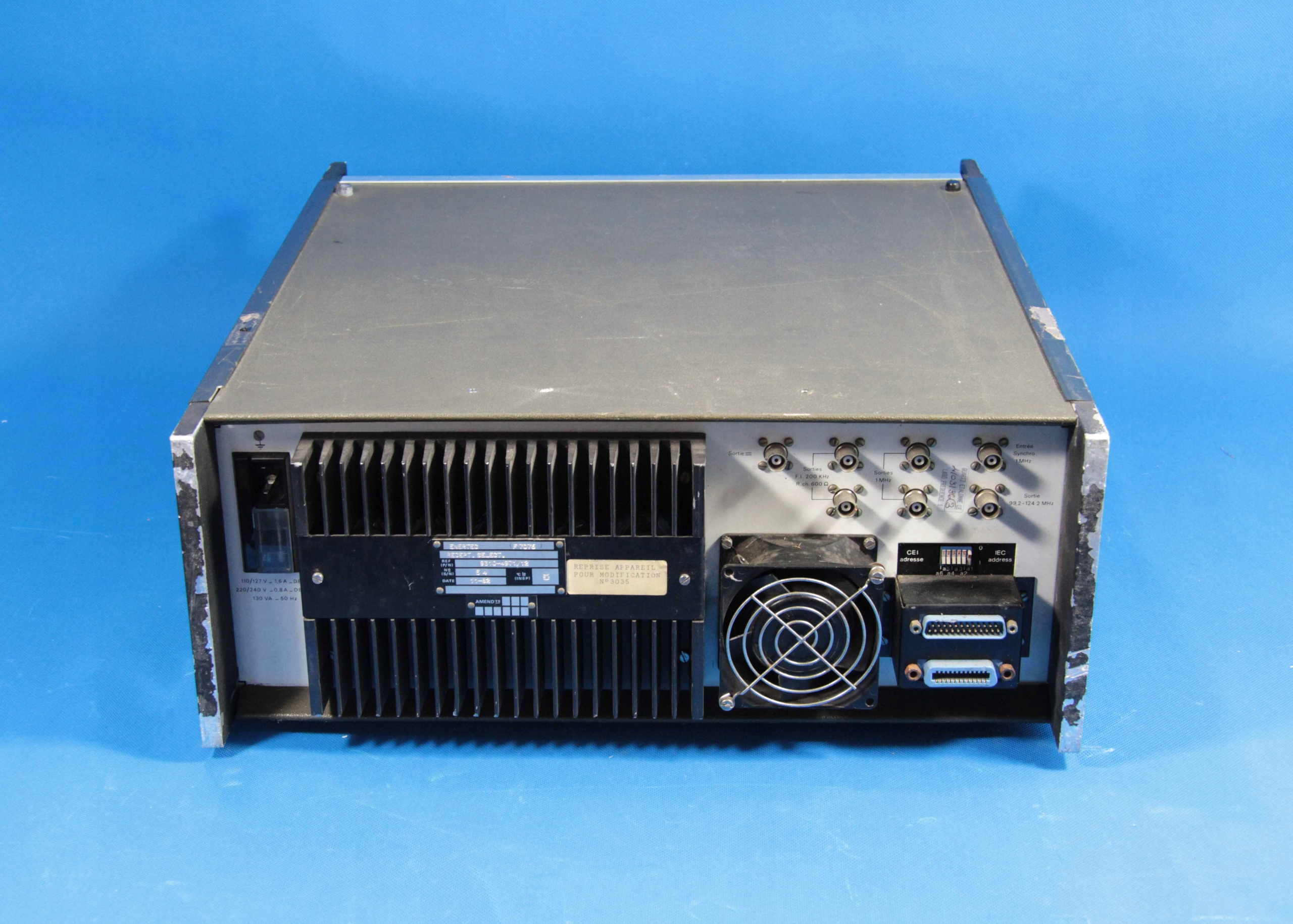

KRÓTKOFALOWY ODBIORNIK POMIAROWY SCHLUMBERGER

Oferujemy Państwu krótkofalowy odbiornik pomiarowy firmy Schlumberger typu 4971.

Odbiornik przeznaczony jest do odbioru i pomiaru sygnałów w zakresie 200Hz-27MHz z krokiem 1Hz. Ma rozszerzony zakres w stosunku do opisu na płycie czołowej.

Odbiornik posiada 2 wejścia: symetryczne i niesymetryczne. Niesymetryczne wejście o przełączanej impedancji 50Ω i 75Ω, wejście symetryczne 150Ω lub 600Ω.

Urządzenie przestrajane jest gałką z krokiem 1Hz-10Hz-100Hz-1kHz.

Można wprowadzać również częstotliwość z klawiatury. Przyrząd ma 3 przełączane filtry P.CZ. o szerokości 20Hz 1,74kHz oraz 10kHz.

Odbiornik mierzy sygnał wejściowy z dokładnością 0,01dB.

Dodatkowo posiada filtr detektora o szerokości 10Hz lub 100Hz.

W urządzeniu wbudowany jest zwykły detektor AM do demodulacji M.CZ. (oprócz detektora pomiarowego).

Wyjście M.CZ. znajduje się na płycie czołowej przyrządu.

Urządzenie ma możliwość sterowania interface'm HPiB.

Czułość odbiornika wynosi 0,05μV.

Odbiornik posiada wyjście drugiej P.CZ. o częstotliwości 200kHz.

UWAGA!

Odbiorniki tego typu wraz z demodulatorami stosowane są w armii jako odbiorniki długofalowe oraz pelengacyjne.

Urządzenie po włączeniu do sieci uruchamia się i funkcjonuje normalnie, nie przechodzi testu auto kalibracji tzn. ma parametry amplitudowe poza przedziałami dokładności.

Przy pracy jako odbiornik po pominięciu testu urządzenie pracuje normalnie wstraja się dokładnie. Ma bardzo dobrą czułość i dynamikę.

Pomiary dokładności odczytu amplitudy pokazują błąd ok. 0,5dB, proszę wziąć to pod uwagę podczas licytacji.

Urządzenie pochodzi z połowy lat '80. Wykonane jest “na piechotę” w technice przewlekanej, więc myślę, że nie powinno być problemu z modyfikacjami. Większość układów scalonych jest na podstawkach, praktycznie nie ma egzotycznych układów scalonych.
