AR133 Prosty generator funkcyjny

zestaw do samodzielnego montażu (wymaga lutowania)

wyprodukowane w POLSCE

Bardzo często w warsztacie elektronika przydaje się generator funkcyjny, który służy np. do testowania wzmacniaczy czy też innych układów.

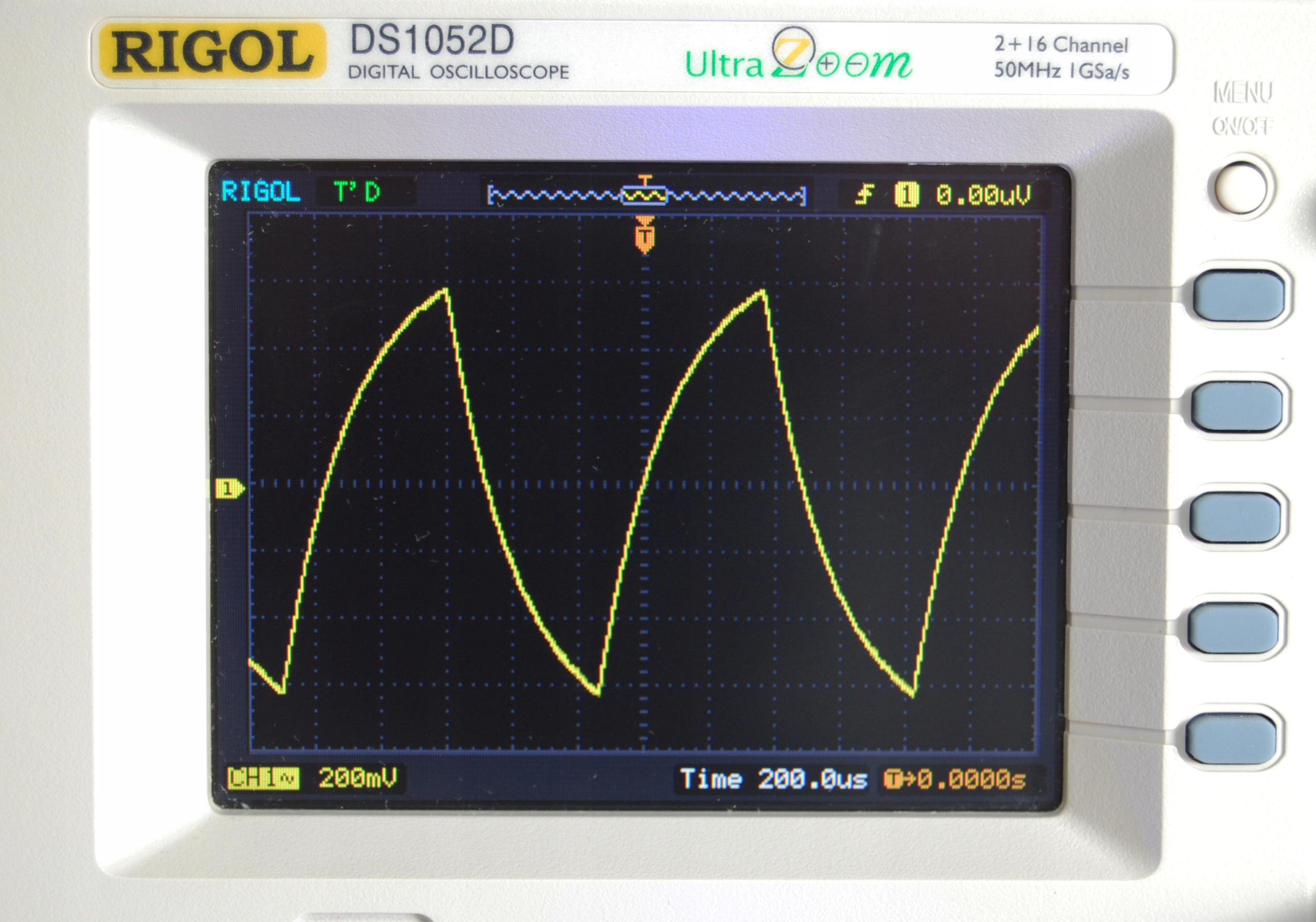

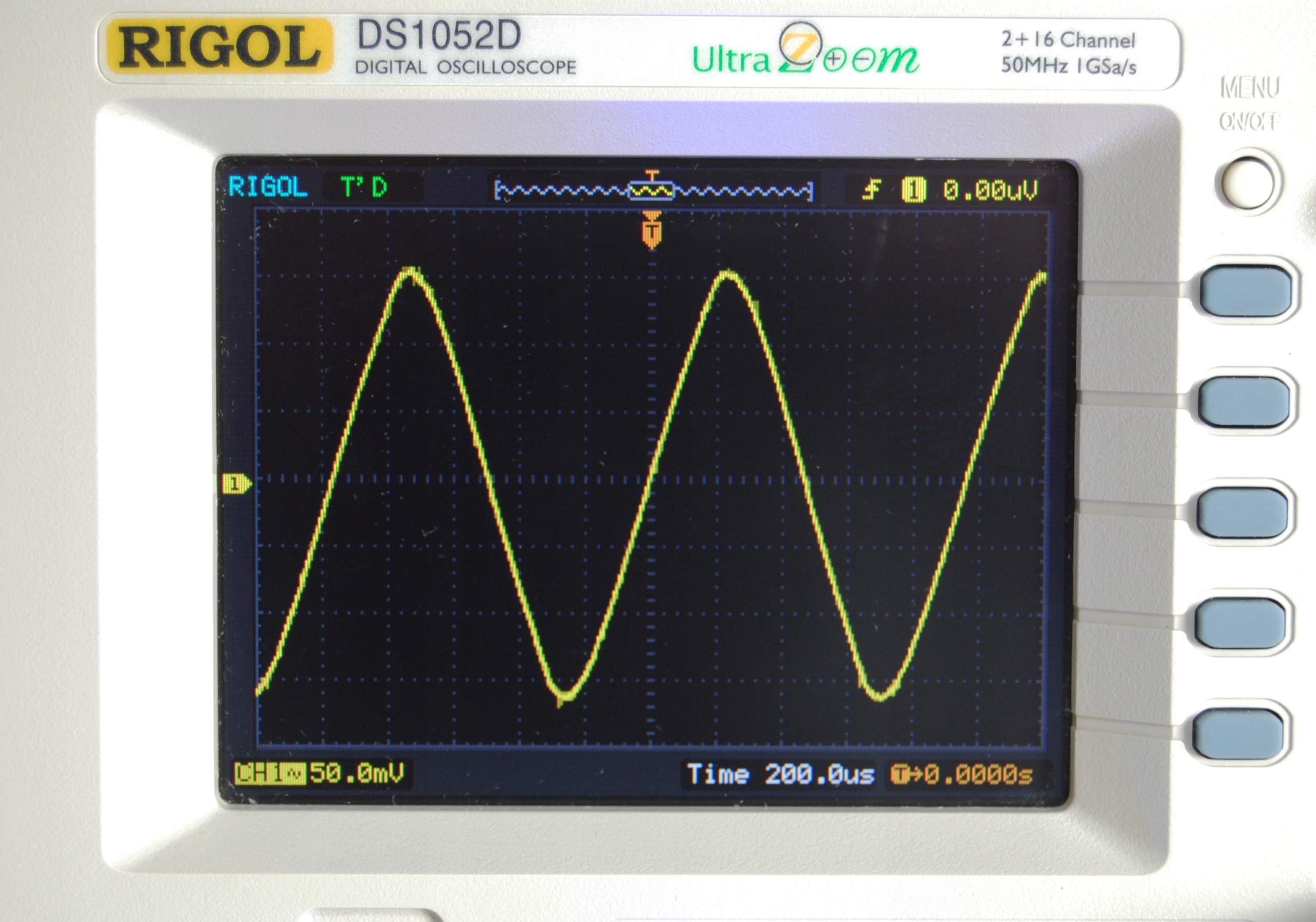

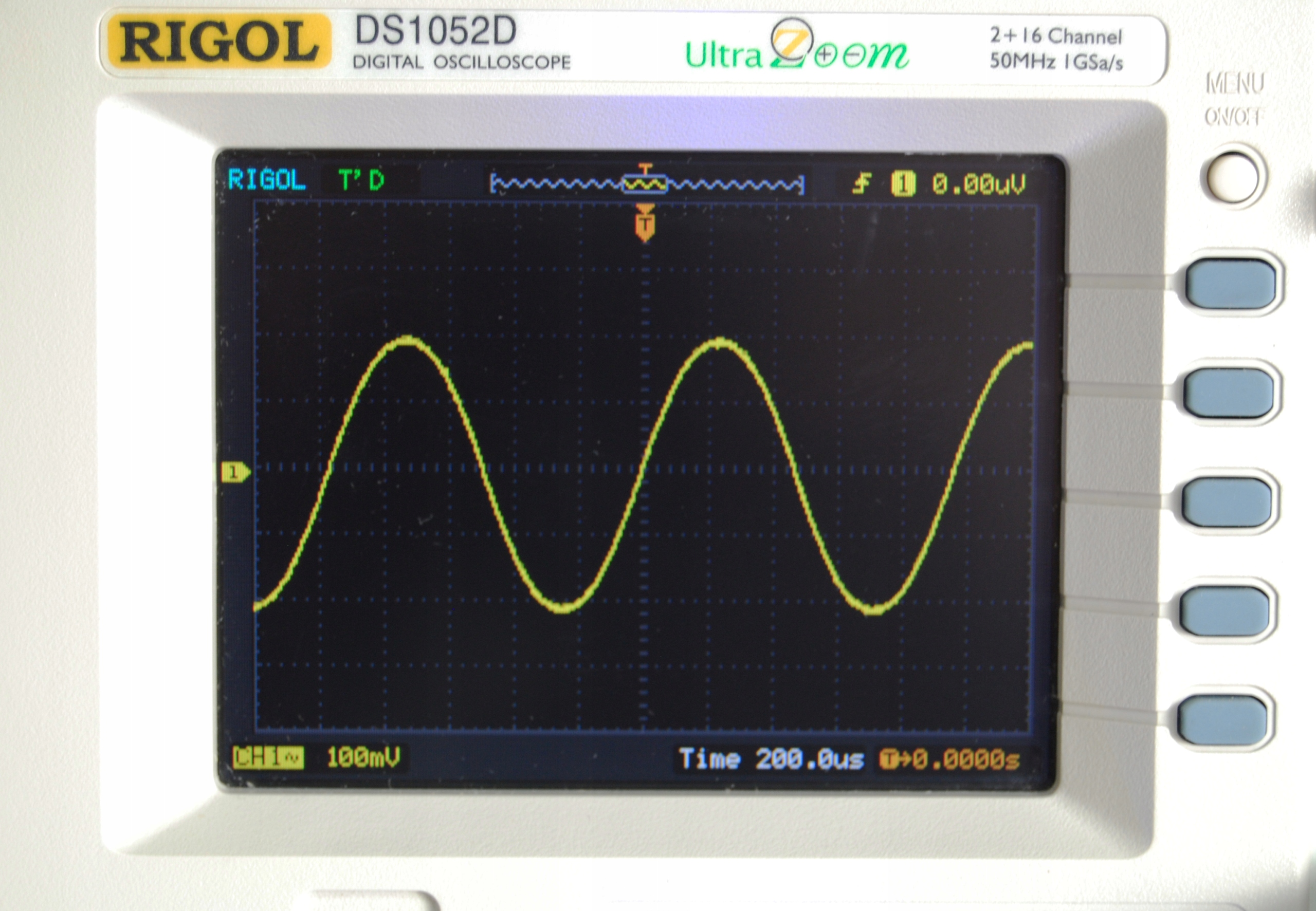

Poniższe urządzenie jest bardzo prostym generatorem przebiegów fali sinusoidalnej, trójkątnej, piłokształtnej i prostokątnej. Parametry są wystarczające do testowania układów audio, a także prostych układów cyfrowych. Za pomocą zwory wybieramy rodzaj generowanej fali. Istnieje ponadto możliwość regulacji częstotliwości fali prostokątnej oraz - w ograniczonym zakresie - częstotliwości pozostałych fal. Napięcie sygnału wyjściowego można zmieniać płynnie potencjometrem.

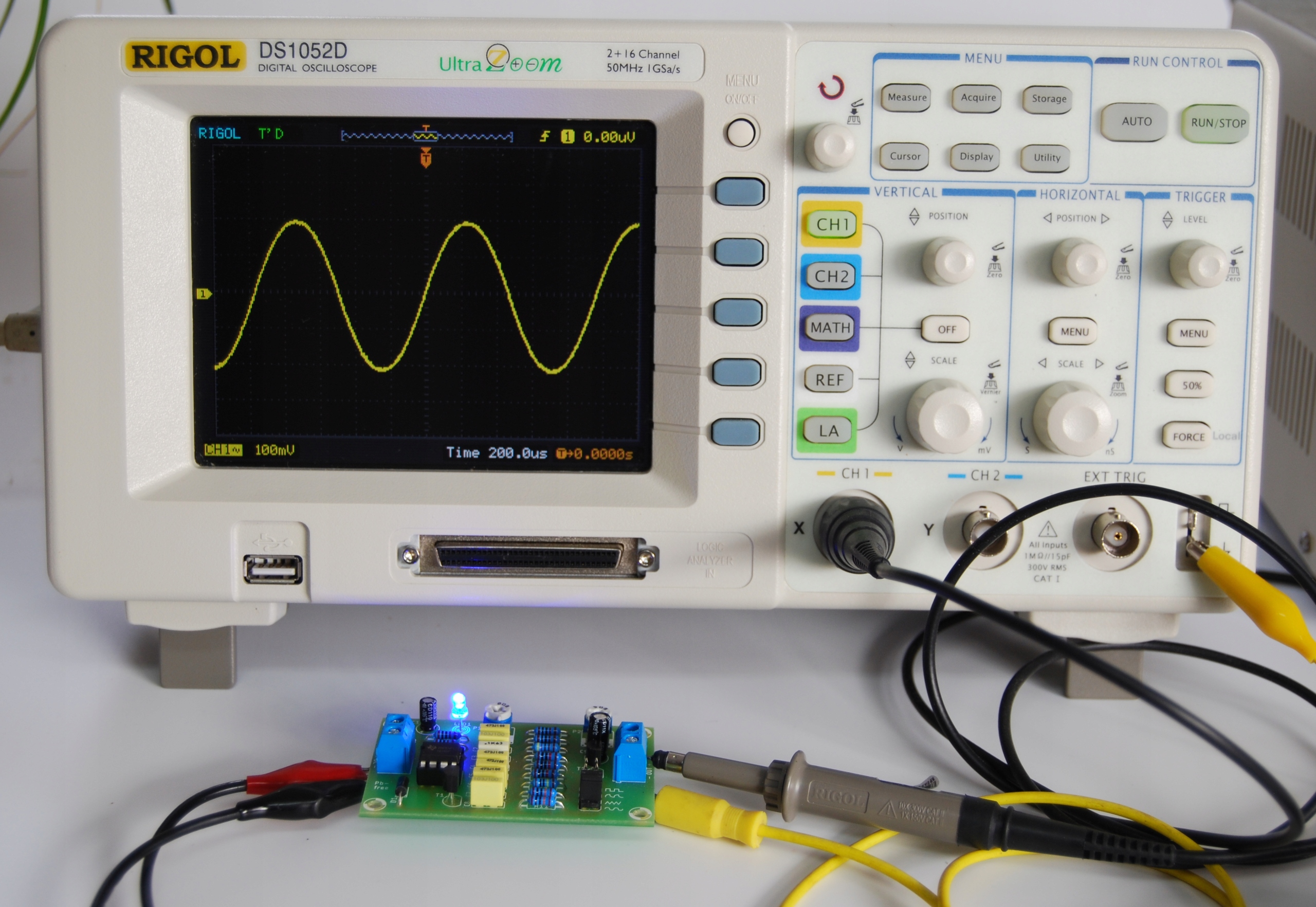

AR133 to urządzenie małe, przenośne, przydatne w serwisie. Ma stabilne parametry i jest niezawodne.

Parametry techniczne

• generator funkcyjny fali: sinusoidalnej, trójkątnej, piłokształtnej i prostokątnej
• możliwość regulacji poziomu sygnału wyjściowego

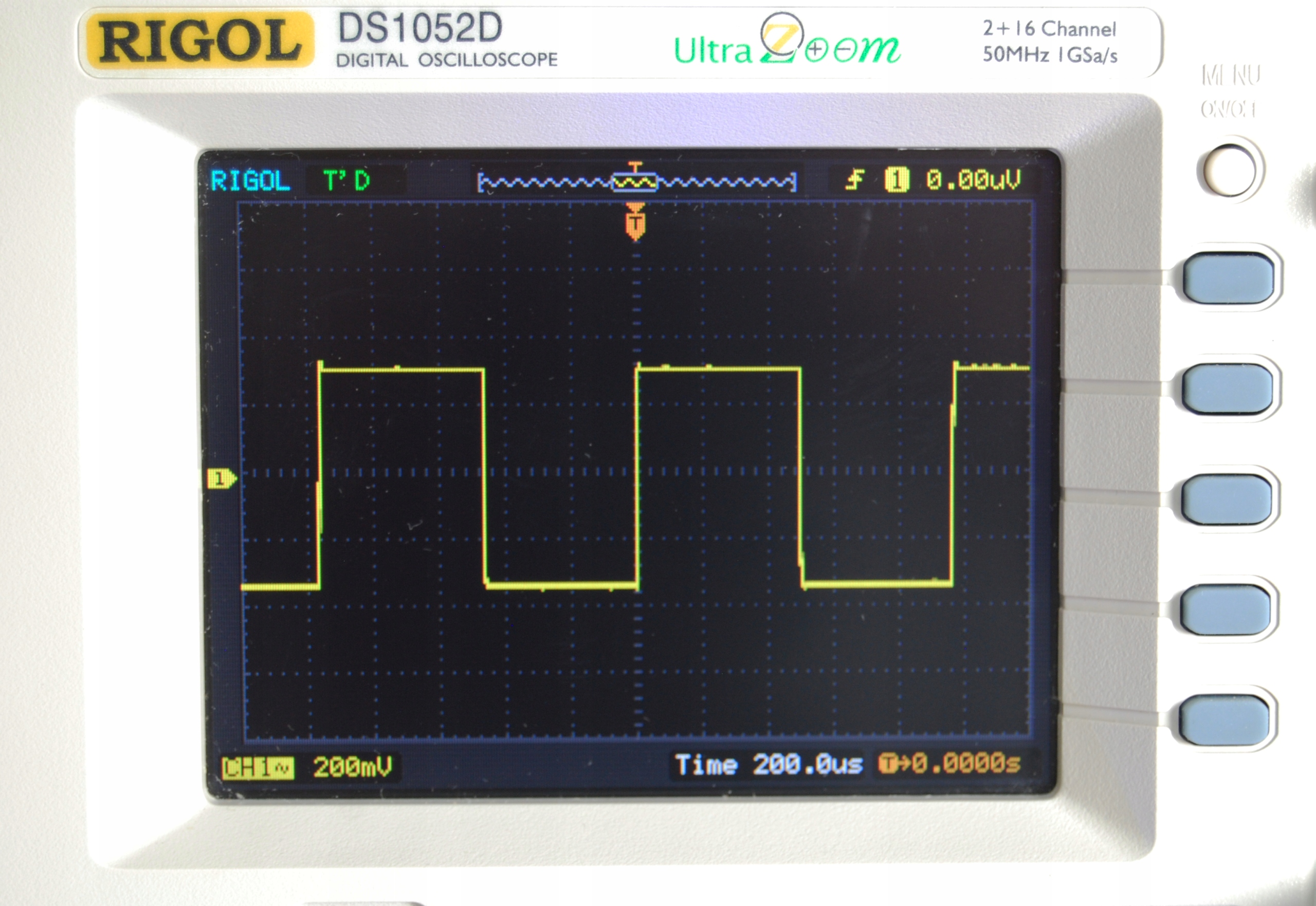

• możliwość regulacji częstotliwości sygnału prostokątnego 700Hz - 10kHz
• częstotliwość pozostałych fal ok. 1 kHz (z możliwością regulacji potencjometrem)
• prosta konstrukcja
• zasilanie 9V DC
• wymiary płytki: 67x43mm
• w zestawie: płytka PCB, POLSKA dokumentacja, komplet elementów

Dokumentacja w PDF do pobrania i film video pod adresem (skopiuj link do okna przeglądarki):

⬇️ https://arlistudio.pl/files/pl/AR133.pdf

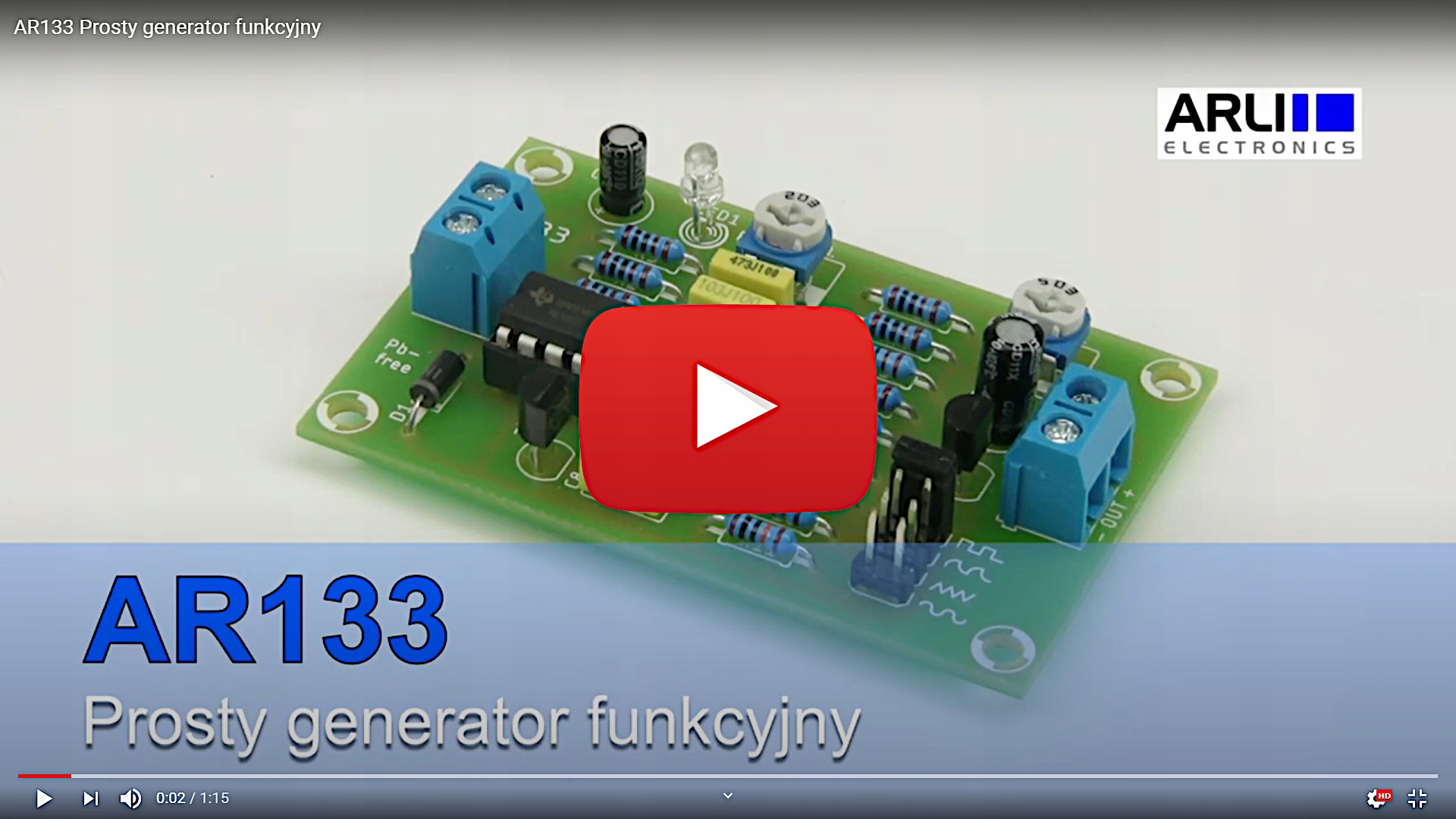

▶️ https://www.youtube.com/watch?v=k4lzuJJiG98
