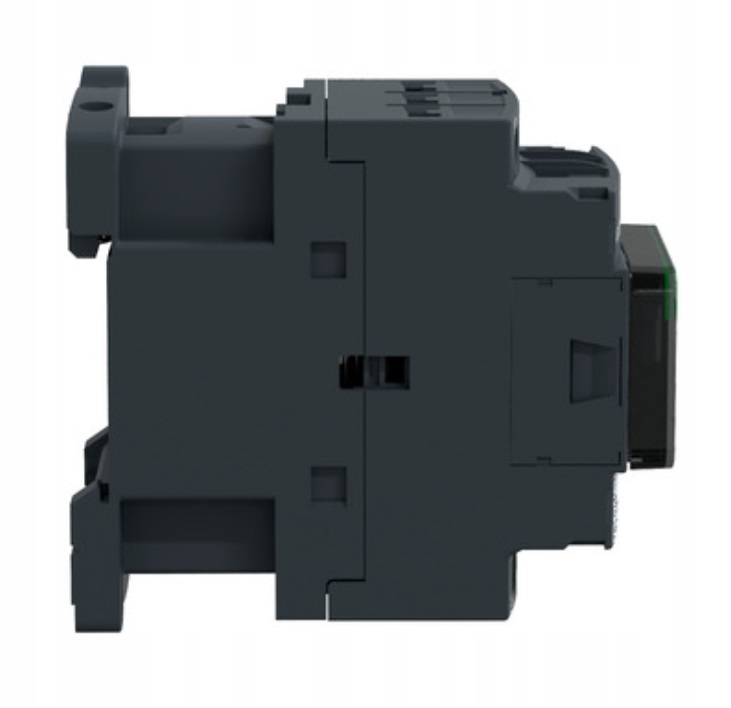

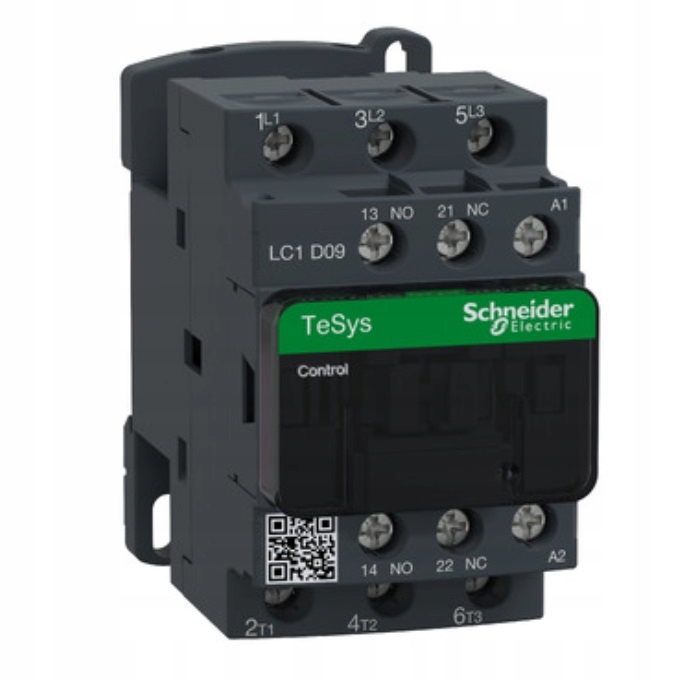

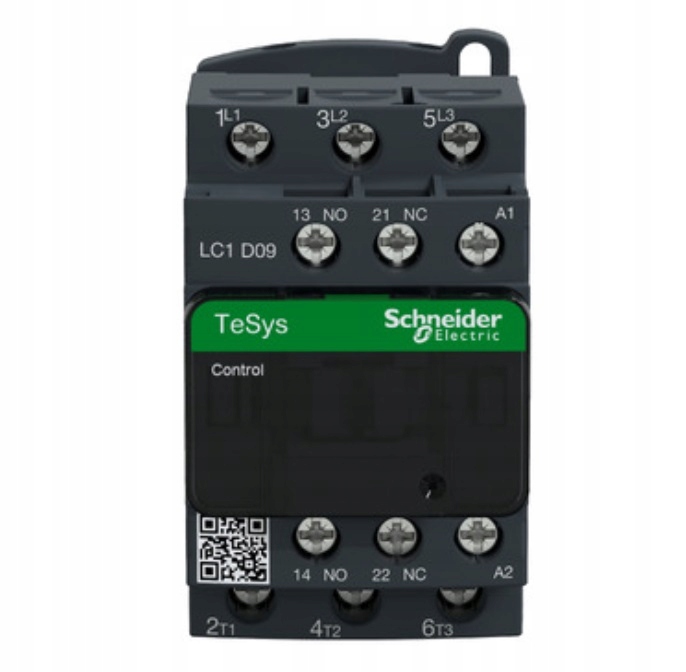

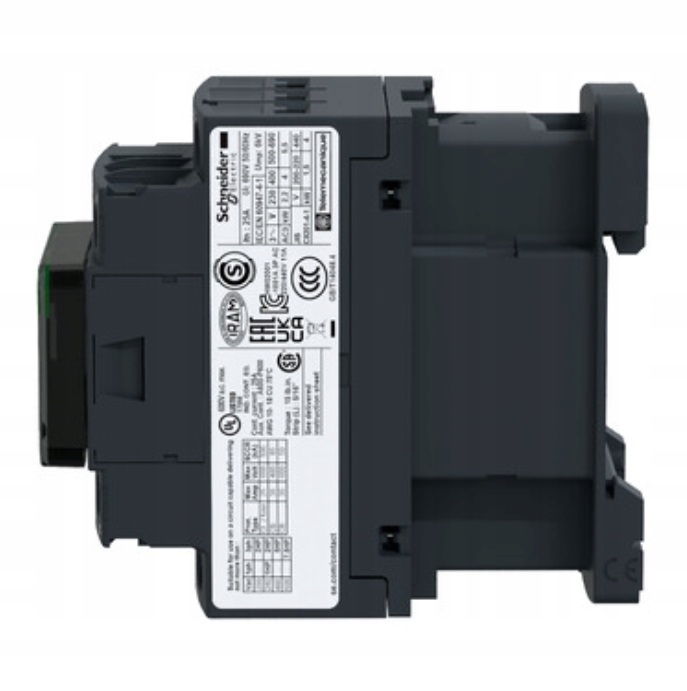

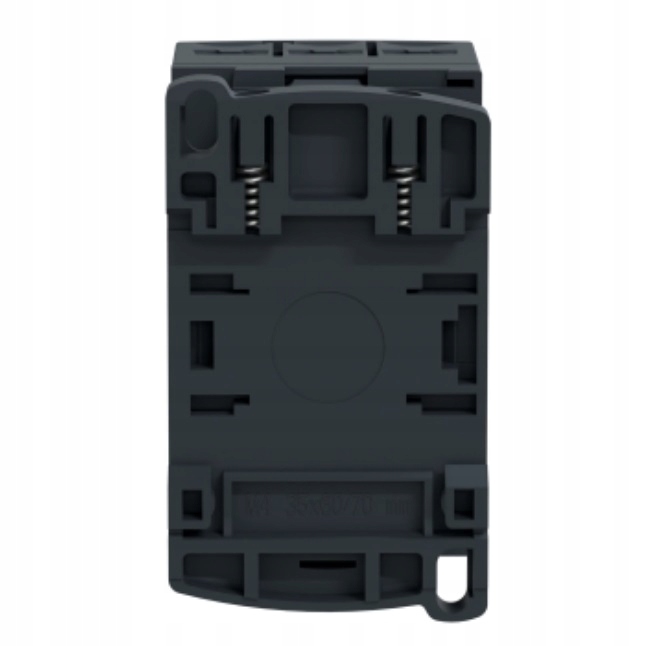

TeSys Deca Stycznik mocy 9A 3P 230V AC 1Z 1R LC1D09P7

LC1D09P7 to kompaktowy 3-biegunowy stycznik TeSys D firmy Schneider Electric do zastosowań silnikowych. Znamionowy prąd 9A AC-3 4kW przy 400V, zawiera 230V 50/60Hz AC cewkę i styki pomocnicze 1NO + 1NC. Może być stosowany w aplikacjach bezpieczeństwa.

• Znamionowy prąd łączeniowy AC-3 do 440V: 9A

• Napięcie sterownia cewki: 230V AC

• Liczba biegunów: 3

• Kategoria użytkowania zgodnie z IEC 60947-4-1: AC-3.

⚙️DANE TECHNICZNE

• Gama produktów: TeSys Deca
• Typ produktu lub komponentu: Stycznik
• Liczba styków głównych rozwiernych: 0
• Liczba styków głównych zwiernych: 3
• Liczba styków pomocniczych rozwiernych: 1
• Liczba styków pomocniczych zwiernych: 1
• Napięcie pracy dla AC 50 Hz: 440 ... 440 V
• Napięcie pracy dla AC 60 Hz: 440 ... 440 V
• Rodzaj napięcia sterowania: AC
• Rodzaj podłączenia styków głównych: Połączenie śrubowe
• Wersja modułowa: Nie
• Szerokość: 45 mm
• Wysokość: 77 mm
• Głębokość: 86 mm
• Znamionowa moc pracy dla AC-3, 400 V: 4 kW
• Znamionowa moc pracy dla AC-4, 400 V: 2.2 kW
• Znamionowe napięcie sterowania Us dla AC 50 Hz: 230 ... 230 V
• Znamionowe napięcie sterowania Us dla AC 60 Hz: 230 ... 230 V
• Znamionowy prąd pracy dla AC-4, 400 V: 6 A
• Znamionowy prąd pracy Ie dla AC-1, 400 V: 25 A
• Znamionowy prąd pracy Ie dla AC-3, 400 V: 9 A

GŁÓWNE CECHY STYCZNIKÓW TeSys Deca

Styczniki silnikowe nowej generacji z serii TeSys Deca to niezawodne i wytrzymałe rozwiązanie, dedykowane do najbardziej wymagających aplikacji przemysłowych.

Wbudowane styki pomocnicze

Styki pomocnicze NO+NC w standardzie lustrzanym pozwalają na bezpośrednie zastosowanie stycznika w obwodac bezpieczeństwa zgodnie z normą IEC. Styki pomocnicze dostosowane są do sygnałów od 1mA - bezpośrednio z PLC

Łatwy dobór

Łatwy i logiczny numer katalogowy zawierający prąd znamionowy w kategorii AC-3

Najwyższa wytrzymałość

Najwyższa wytrzymałość mechaniczna na rynku - 15 mln cykli łączeniowych oraz 3600 cykli/h

Elastyczność

Bardzo duża ilość dostępnych akcesoriów pozwala na dostosowanie stycznika do najbardziej wymagających aplikacji. Dodatkowe styki pomocnicze są odporne na zapylenie i trudne warunki pracy

Uniwersalność

Aparaty są w pełni zgodne z obowiązującymi normami przemysłowymi oraz z większością standardów na całym świecie - certyfikaty morskie, UL, itp.

Cyfrowa dokumentacja

Zeskanuj kod QR i uzyskaj łatwy dostęp do dokumentacji elektronicznej

Zgodność z normą IEC 60335-1

W standardzie oferta dostosowana do wymagań rynku elektrycznych urządzeń gospodarstwa domowego oraz HVAC
