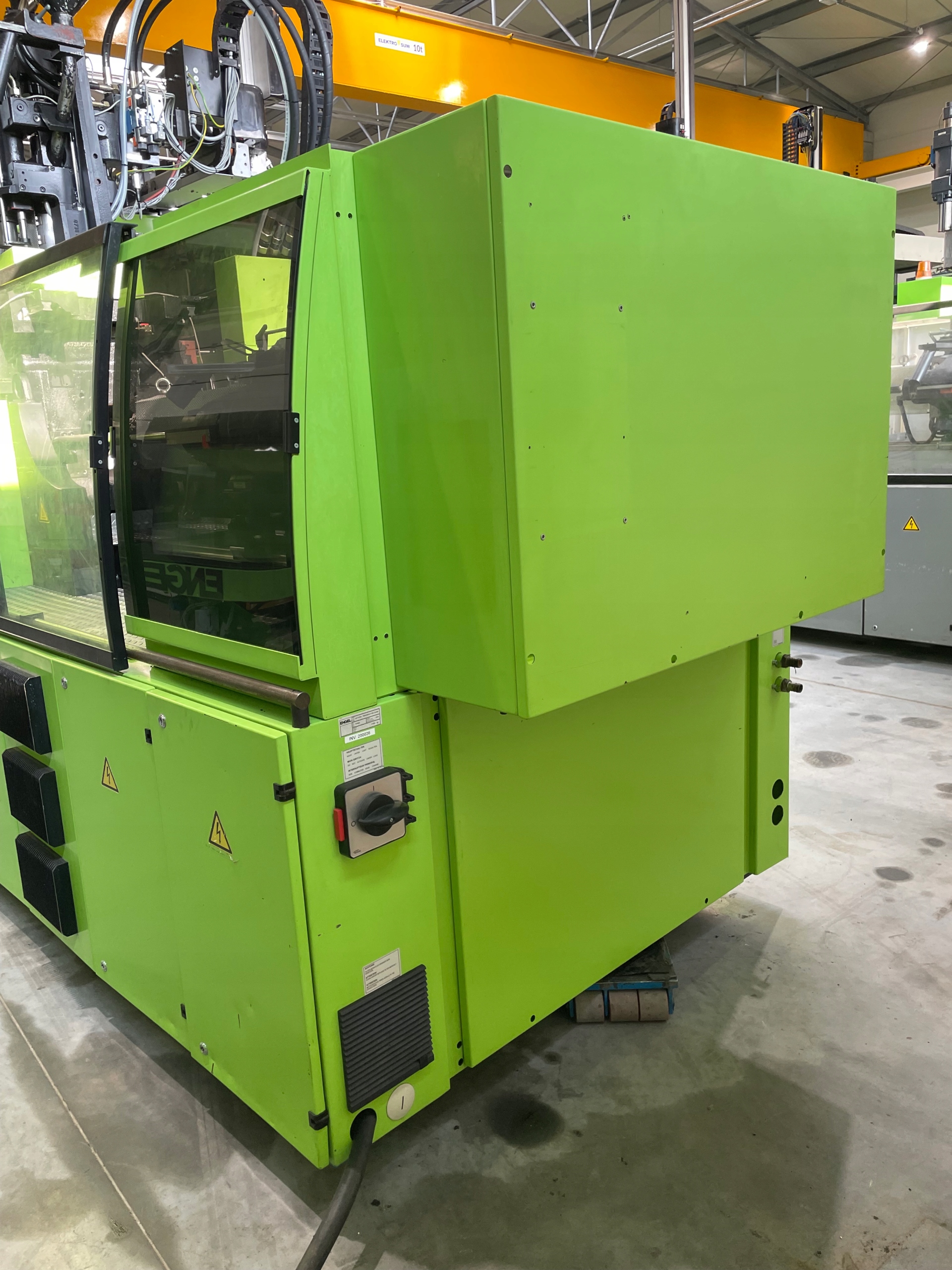

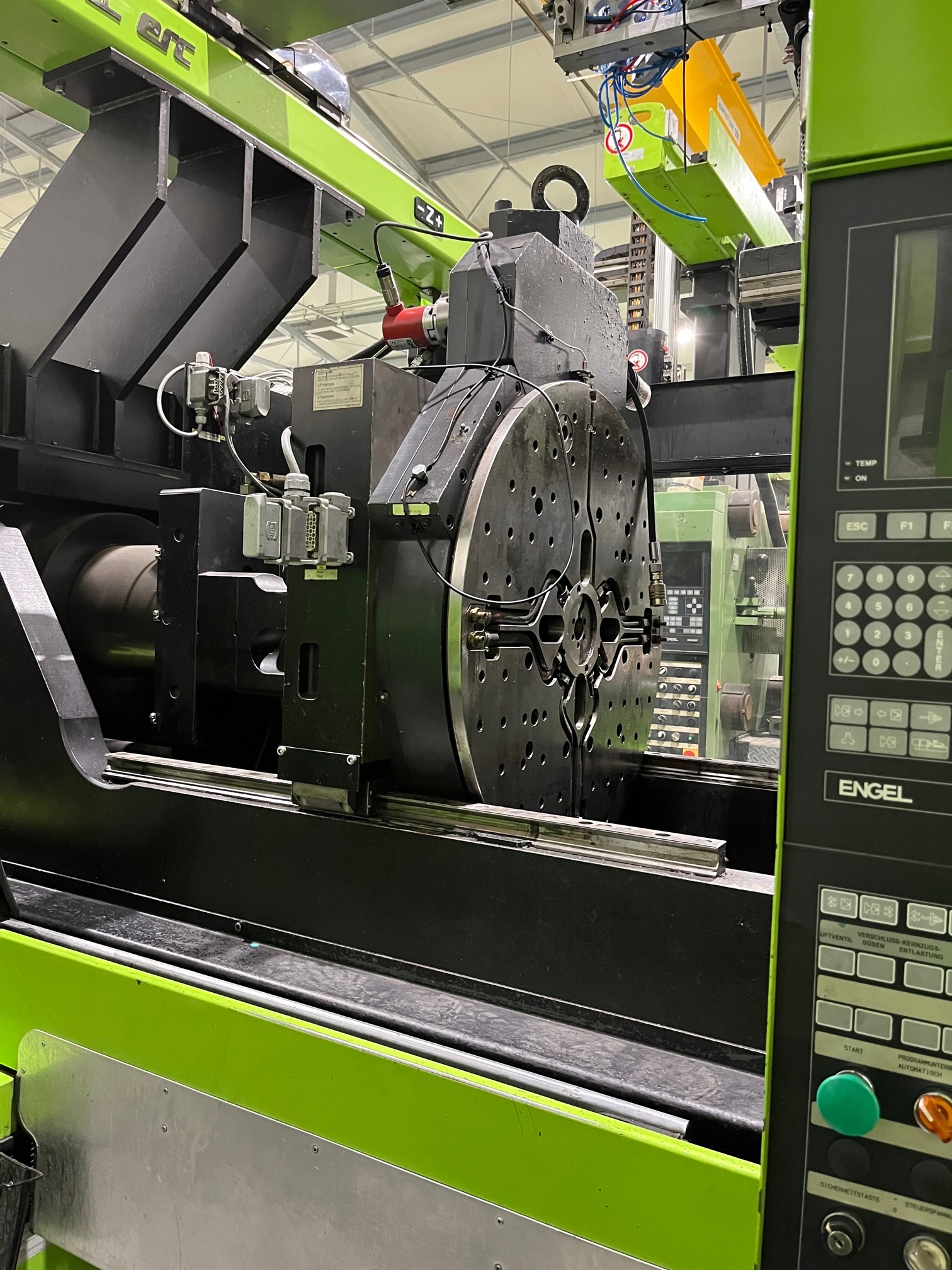

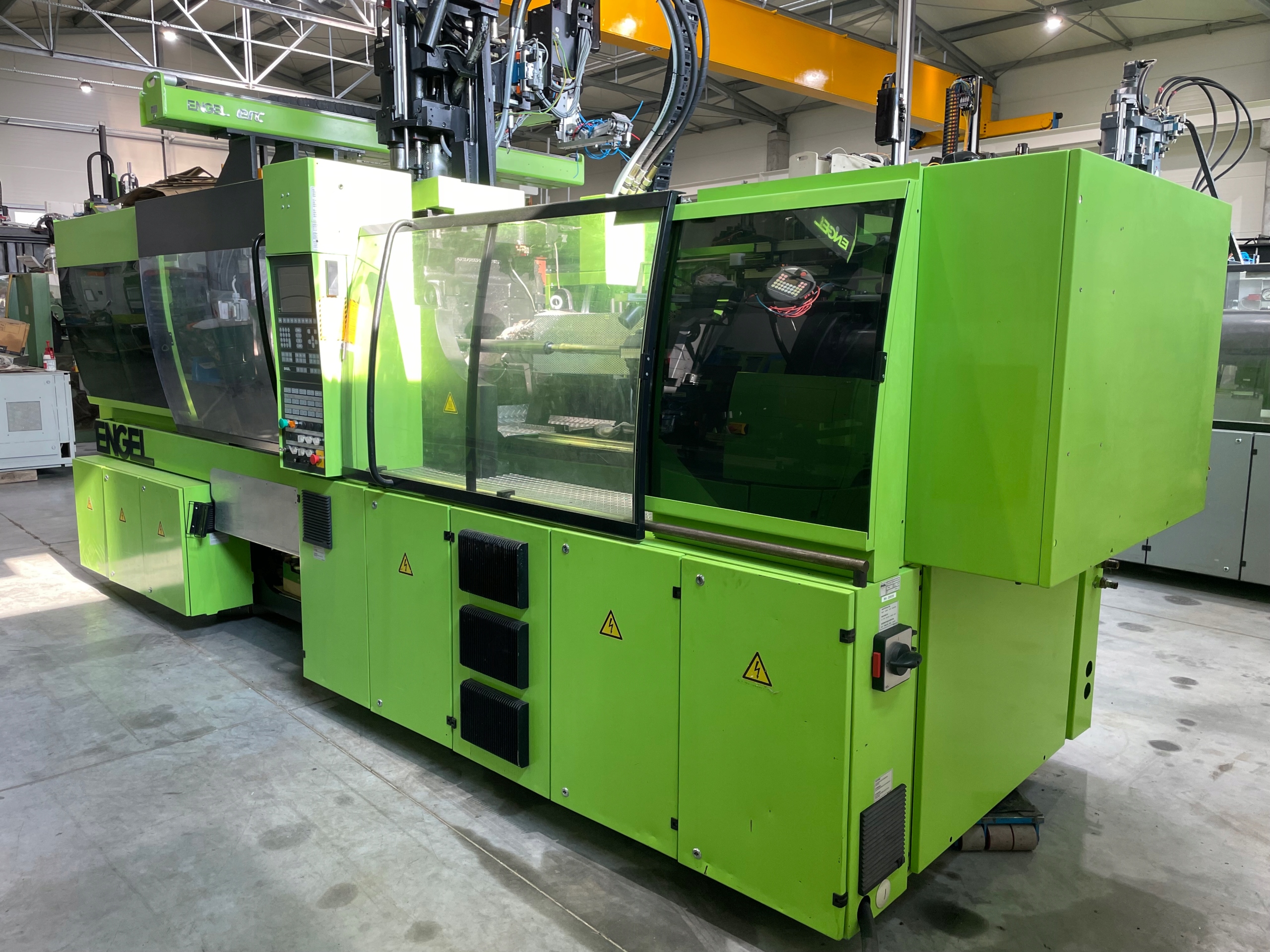

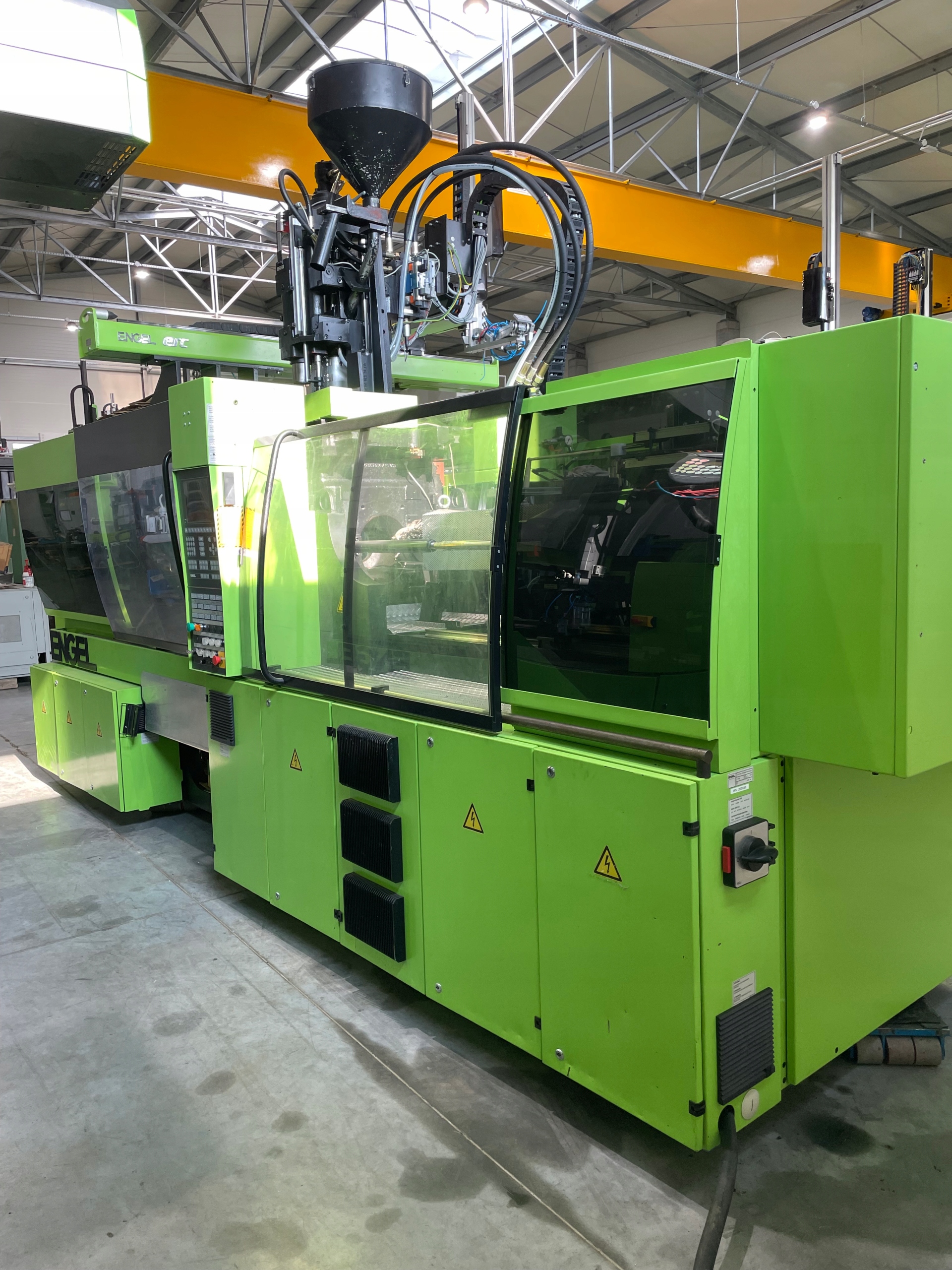

Wtryskarka ENGEL VC 750H/200V/150 COMBI + robot ERC

DANE TECHNICZNE / DATASHEET

Sterowanie / Control CC100

Rok produkcji / Construction Year 2004

Waga (kg) / Weight (kg) 12000

Wymiary dł x szer x wys (mm) / Dimensions length x width x height: 5516 x 1804 x 2189 (3710)

Moc grzałek / Heating power 15,3/6,8 kW

Moc napędu pompy / Pump drive power 45 kW

Ilość oleju / Oil reservoir capacity 450 l

STRONA WTRYSKOWA Agregat 1 / INJECTION SIDE Unit 1

Średnica ślimaka / Screw diameter 50 mm

Droga dozowania / Screw stroke 200 mm

Obroty ślimaka / Screw speed 230 obr/min

Prędkość wtrysku max / Injection rate 284 cm3/s

Specyficzne ciśn. wtrysku nominalne/podwyższone / Specific injection pressure nominal/max: 1910 / 1430 bar

Objętość wtrysku max / Max injection capacity 392 cm3

STRONA WTRYSKOWA Agregat 2 / INJECTION SIDE Unit 2

Średnica ślimaka / Screw diameter 30 mm

Droga dozowania / Screw stroke 140 mm

Obroty ślimaka / Screw speed 480 obr/min

Prędkość wtrysku max / Injection rate 150 cm3/s

Specyficzne ciśn. wtrysku nominalne/podwyższone / Specific injection pressure nominal/max: 2210 / 1450 bar

Objętość wtrysku max / Max injection capacity 99 cm3

STRONA ZAMYKAJĄCA / CLAMPING SIDE

Siła zwarcia / Clamping force 1500 kn

Droga otwarcia / Opening stroke 607 mm

Siła wyrzutnika / Ejector force 61 kn

Droga wyrzutnika / Ejector stroke 150 mm

Odległość między płytami max / Total daylight max 1000/850 mm

Wysokość formy min / Mold height min 400 mm

Wysokość formy max / Mold height max -

Wymiary płyt / Platen size 850 x 750 mm

Odległość między kolumnami w poziomie / Distance between tie bars hor. -

Odległość między kolumnami w pionie / Distance between tie bars vertical -

Średnica kolumn / Tie bars diameter -

Czas cyklu suchego / Dry cycle time -

WYPOSAŻENIE DODATKOWE / SPECIFIC EQUIPMENT

robot ENGEL ERC
