Гидравлическая муфта для CO 6x1 " 80 кВт 3-контурные клапаны полное измерение изо

SPRZĘGŁO HYDRAULICZNE TYP: PGMWH001.4 - MOC 80kW - 3 OBIEGI - ZAWÓR SPUSTOWY - ZAWÓR ODPOWIETRZAJĄCY - TERMOMETR - MANOMETR - IZOLACJA TERMICZNA - ZESTAW DO MONTAŻU NAŚCIENNEGO.

Sprzęgło idealne do współpracy z urządzeniami grzewczymi o mocy do 80 kW – kotły stałopaliwowe, kominki z płaszczem wodnym itp.

Sprzęgło przeznaczone do c.o. i c.w.u.

Sprzęgło hydrauliczne (zwane też separatorem hydraulicznym) to element instalacji grzewczej, który rozdziela obieg źródła ciepła (np. kocioł, pompa ciepła) od obiegów odbiorczych (np. grzejniki, podłogówka).

Jego główne zadanie to zrównoważenie przepływów wody grzewczej, żeby pompy z różnych obiegów nie „walczyły” ze sobą.

Sprzęgło, dzięki swej budowie pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła.

Informacje techniczne produktu:

1. Moc - do 80 kW (przy ΔT = 15K).
2. Przyłącza - gwint zewnętrzny GZ1".

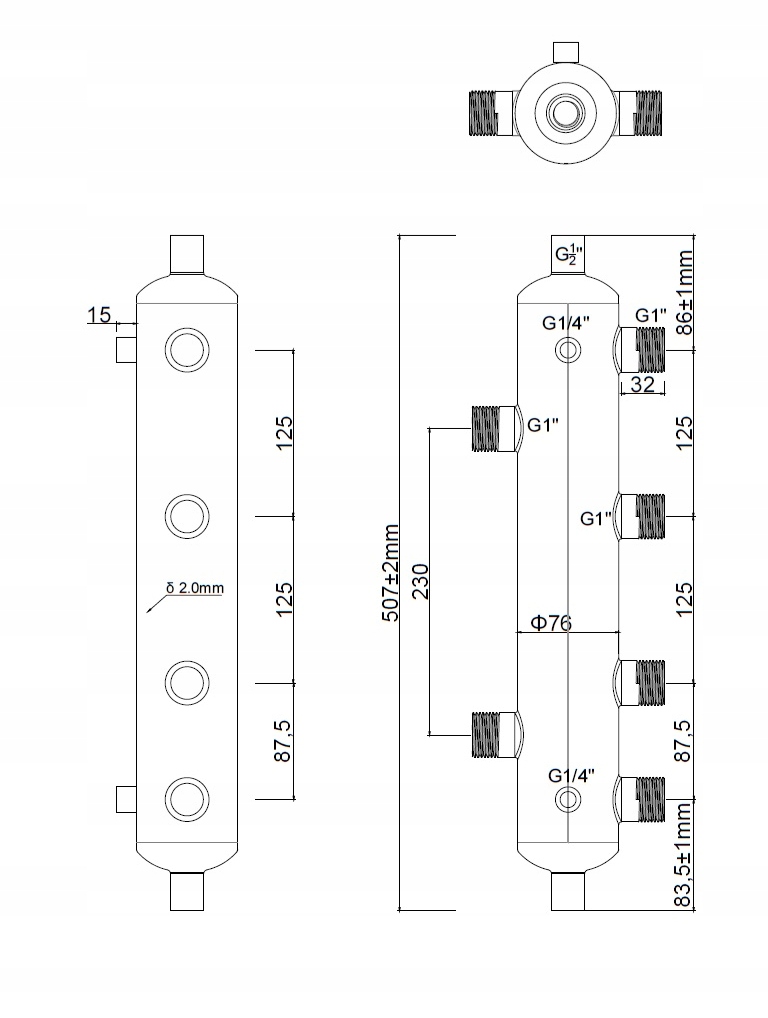

3. Wymiary: 507 x 76 mm.
4. Ciśnienie robocze 1,0 MPa (10 bar).
5. Maksymalny przepływ: 6,6 m3/h.
6. Stal Ansi 306.
7. Zakres temperatur pracy +1oC do +110oC.
8. Stężenie glikolu - max 55%.
9. Waga: 3,2 kg.

ZASTOSOWANIE:

Przyłączenie kotłów na paliwa stałe (węglowe, miałowe na ekogroszek) lub kominka z płaszczem wodnym do zamkniętego układu instalacji co z kotłem gazowym. Ogrzewanie podłogowe zasilane z wysokotemperaturowych kotłów na paliwa stałe , węzły cieplne.

Skład zestawu:

• Korpus sprzęgła ze stali nierdzewnej.
• Izolacja termiczna - pianka EPP, gruba (spieniony polipropylen).
• Termometr, manometr.
• Zawór odpowietrzający (automatyczny).
• Zawór spustowy.
• Zestaw do montażu naściennego.

Sprzęgło można zamontować zarówno w pozycji poziomej, jak i pionowej, jednak zalecany jest montaż pionowy. Umożliwia on podłączenie dodatkowego osprzętu, takiego jak odpowietrznik i zawór spustowy, które są częścią zestawu. W przypadku montażu poziomego należy zaślepić otwory na osprzęt i zrezygnować z instalacji zaworów.
