Набор линейных направляющих VEVOR 100 см с длительным сроком службы

Prowadnica liniowa SBR

Wysoka dokładność, odporność na zużycie i niski poziom hałasu

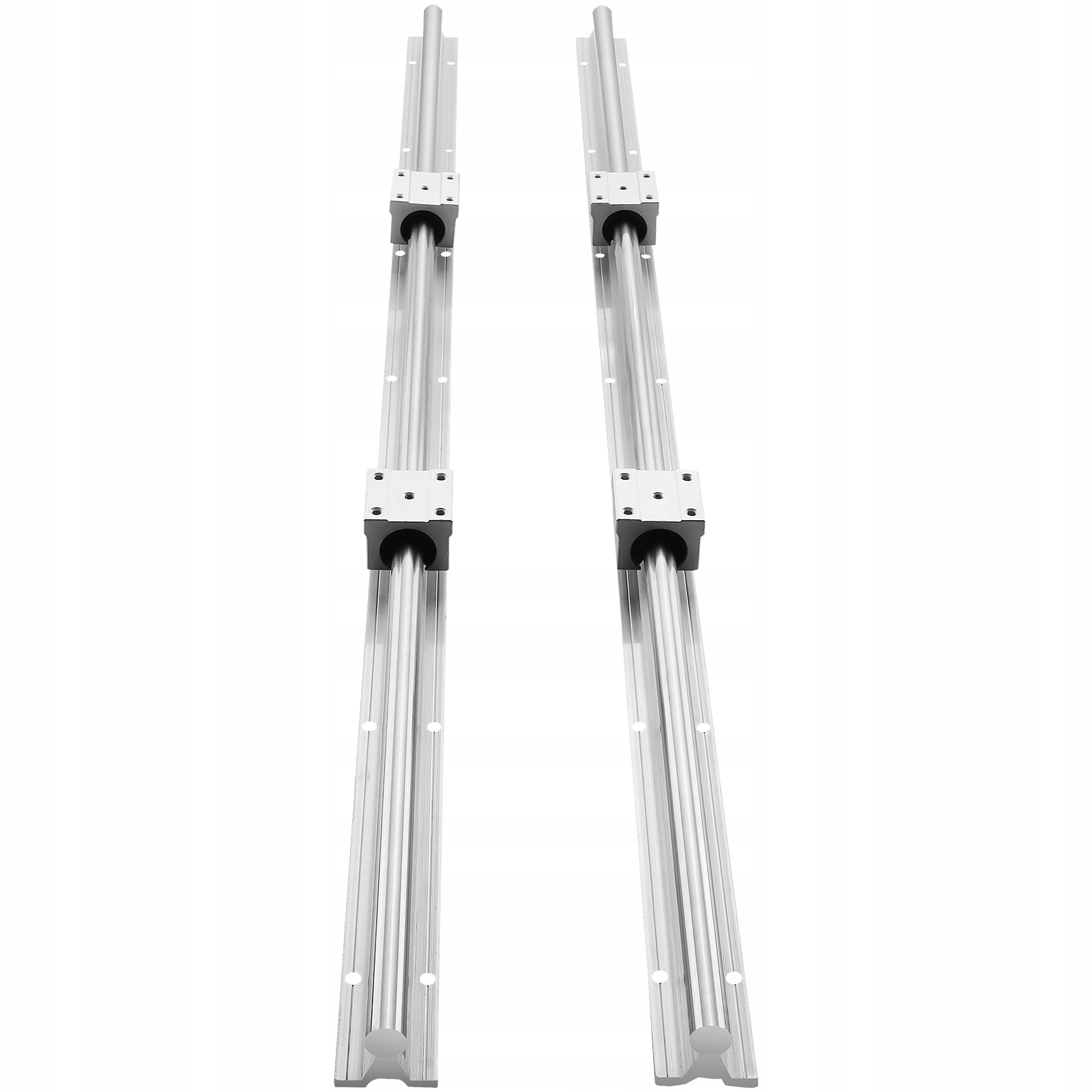

Wysokiej jakości prowadnica liniowa SBR firmy VEVOR składa się z dwóch szyn i czterech bloków ślizgowych. Wytrzymałe aluminiowe szyny prowadzące charakteryzują się precyzyjnymi średnicami i rozstawem otworów, a bloki ślizgowe SBR wykorzystują łożyska kulkowe, zapewniające płynny i niezakłócony ruch. Dostępne są różne specyfikacje, aby spełnić Twoje potrzeby.

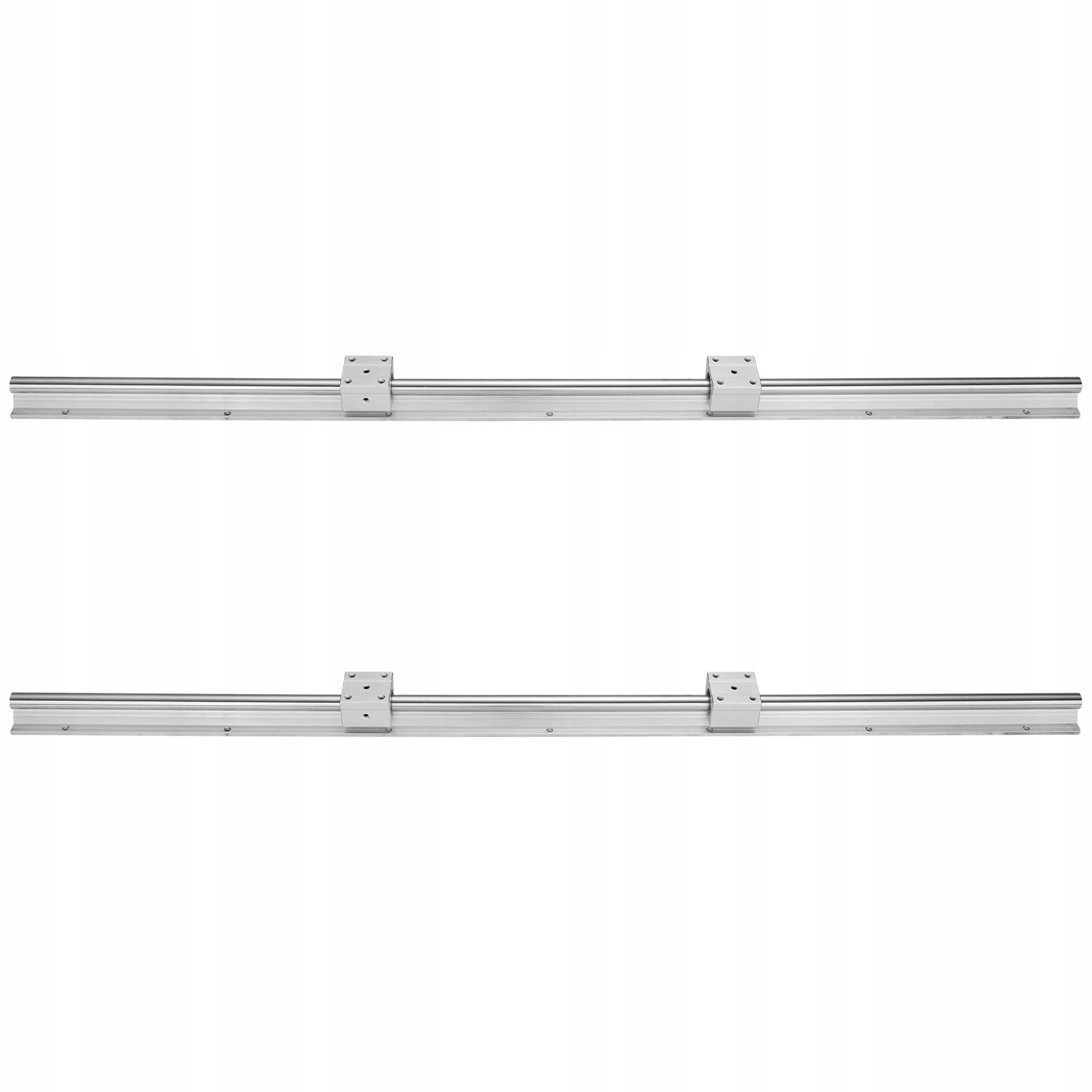

Zestaw prowadnic liniowych SBR

Trwałe i długotrwałe

Ciche ślizganie

Wysoka precyzja

Specyfikacje

Numer modelu przedmiotu: SBR16-C 1000L

Model bloku przesuwnego: SBR16UU

Długość szyny prowadzącej: 1000 mm (39,4 cala)

Średnica wału: Φ 16 mm

Obciążenie dynamiczne (na blok): 774 N

Obciążenie statyczne (na blok): 1180 N

Materiał: stal węglowa i aluminium

Odległość otworów montażowych A: 32 mm (1,3 cala)

Odległość otworów montażowych B: 30 mm (1,2 cala)

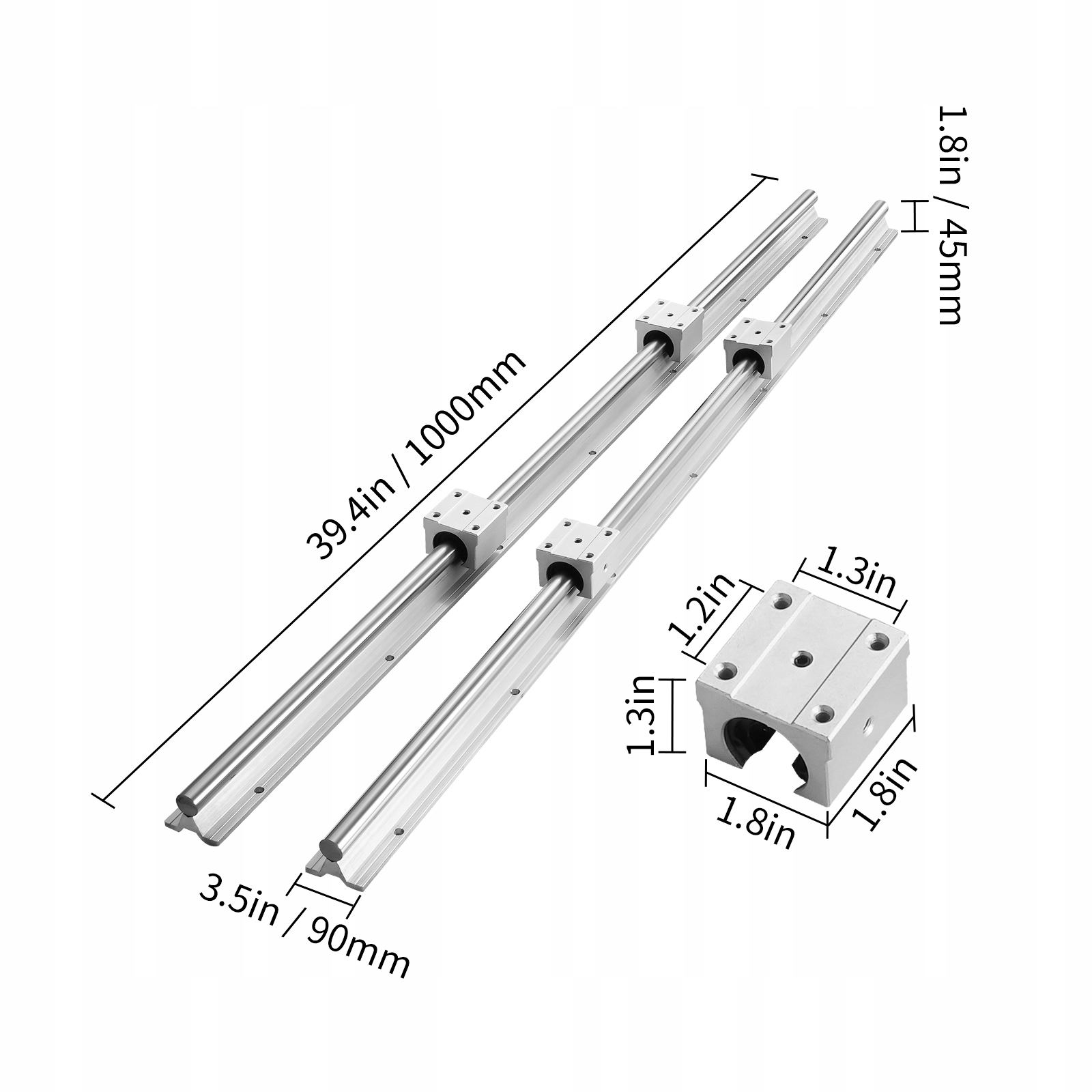

Wymiary bloku suwakowego (dł. x szer. x wys.): 45 x 45 x 33 mm (1,8 x 1,8 x 1,3 cala)

Wymiary produktu (dł. x szer. x wys.): 1000 x 90 x 45 mm (39,4 x 3,5 x 1,8 cala)

Wymiary opakowania (dł. x szer. x wys.): 1100 x 130 x 80 mm (43,3 x 5,1 x 3,1 cala)

Waga netto: 5,2 kg (11,5 funta)

Radzenie sobie z presją z łatwością

Łożysko liniowe wykonane jest w całości z metalowej konstrukcji, a blok przesuwny jest mocno zamocowany na wałku liniowym, co zapewnia dużą nośność.

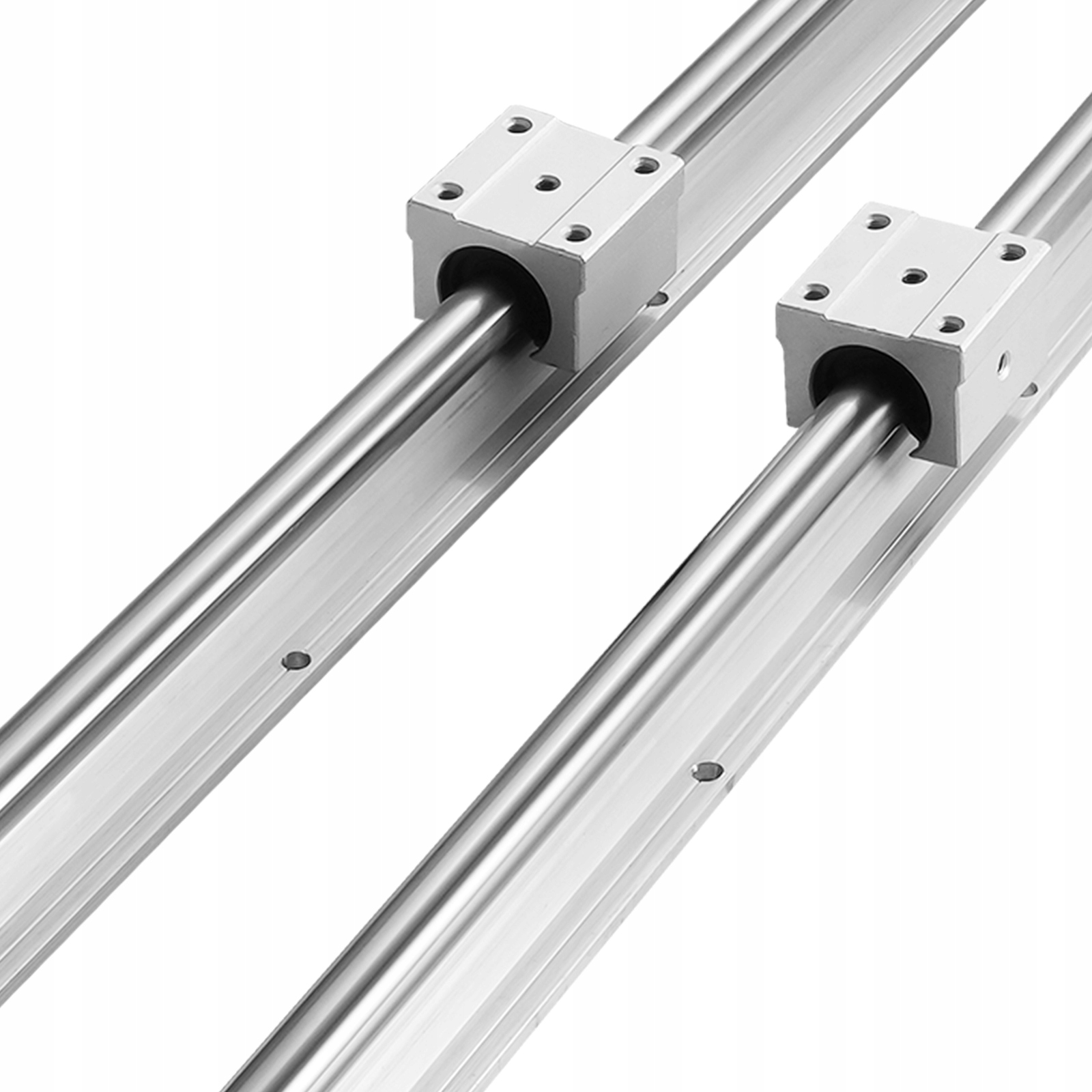

Płynne przesuwanie bez zacięć

Aluminiowy blok ślizgowy SBR i wbudowane łożyska kulkowe zapewniają płynny i bezproblemowy ruch, gwarantując długotrwałą, stabilną pracę.

Bardziej precyzyjne niż kiedykolwiek wcześniej

Prowadnice liniowe charakteryzują się precyzyjnym rozstawem otworów, średnicami otworów i standardowymi średnicami wału, co pozwala na jeszcze dokładniejszy montaż urządzeń.

Szeroki zakres zastosowań

Zestaw szyn liniowych jest szeroko stosowany w systemach automatyki o dużej wytrzymałości i projektach DIY, na przykład w grawerkach CNC, tokarkach itp.

Wysoka odporność na korozję

Powierzchnia wału liniowego prowadnic liniowych jest chromowana. Jest odporna na wilgoć i wysoką temperaturę.

Łatwa instalacja

Prowadnice liniowe składają się z wału, podpory i klocków ślizgowych. Zarówno klocki, jak i podstawa szyny posiadają otwory montażowe na śruby, co umożliwia wygodny montaż i podłączenie. Docisk łożyska ślizgowego można regulować poprzez otwór na śrubę z boku klocka.

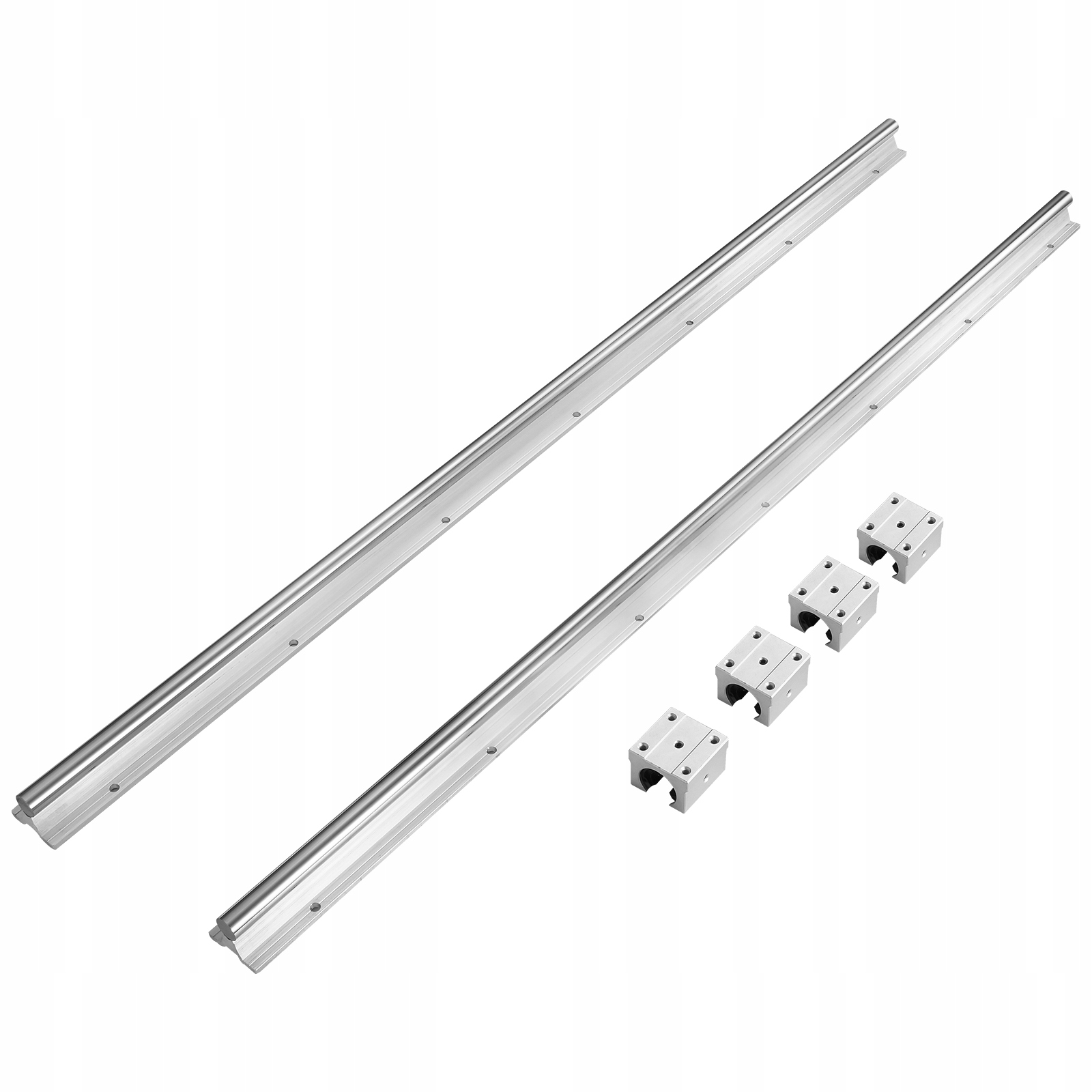

Zawartość Paczki

2 x SBR16-1000 mm prowadnice liniowe z podporami

4 x bloki przesuwne SBR16UU

Kluczowe cechy

Zestaw prowadnic liniowych SBR: Prowadnica liniowa SBR16 o długości 1000 mm zawiera dwie prowadnice SBR16 o długości 1000 mm i cztery bloki ślizgowe SBR16UU. Obciążenie dynamiczne na blok: 774 N, obciążenie statyczne na blok: 1180 N.

Trwałość i długa żywotność: Szyna liniowa wykonana jest ze stali węglowej i aluminium z chromowanym wykończeniem, co zapewnia odporność na rdzę i wysoką trwałość. Wbudowane cztery aluminiowe bloki ślizgowe i łożyska kulkowe zapewniają płynny i niezakłócony przesuw.

Cichy ślizg: Aluminiowe bloki ślizgowe SBR i wałek liniowy ze stali węglowej są idealnie dopasowane. Wbudowane łożysko kulkowe zapewnia płynny i bezzacięciowy ruch, umożliwiając sterowanie prowadnicą liniową przy minimalnym wysiłku.

Wysoka precyzja: Precyzyjne wymiary wału i prostoliniowość zapewniają wysoką dokładność, powtarzalność i stabilność ruchu. Solidna aluminiowa podstawa i blok przesuwny posiadają precyzyjne otwory montażowe, co ułatwia niezawodny montaż i połączenie.

Szerokie zastosowanie: Zestaw szyn liniowych SBR jest wszechstronny i nadaje się do wszelkiego rodzaju ciężkich urządzeń automatyki i projektów DIY, takich jak prowadnice frezarek/frezarek/tokarek, drukarki 3D, grawerki laserowe, maszyny CNC, obrotowe płyty treningowe itp.
