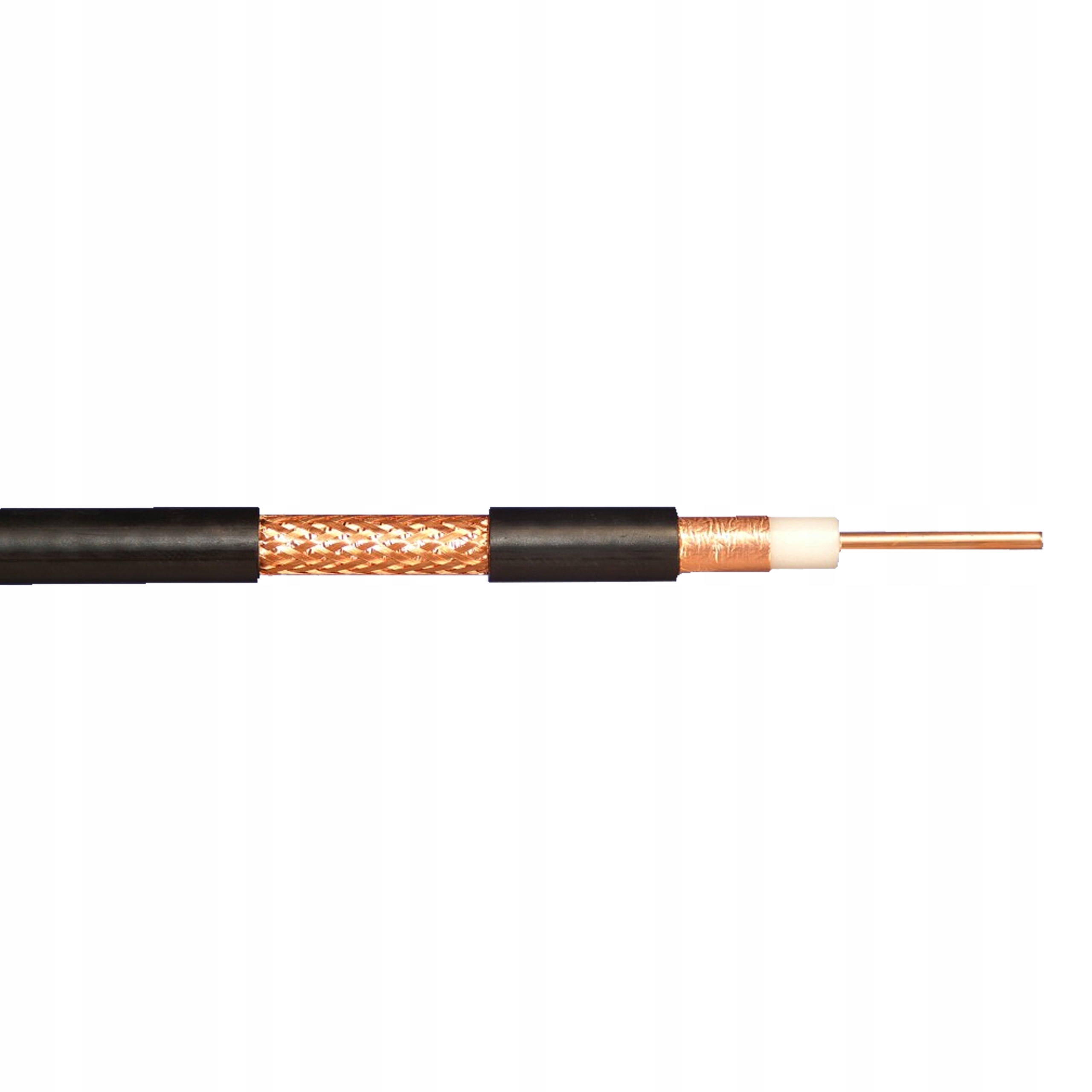

RF-10F 25m przewodu koncentrycznego 50 Om SATEC

SATEC RF-10F przewód koncentryczny 50Ω - odcinek o długości 25m.

Wysokiej klasy profesjonalny przewód współosiowy o impedancji 50 Ohm w powłoce polietylenowej przeznaczony do zastosowań radiokomunikacyjnych, przesyłania danych drogą radiową ( np. WLAN 2,4 GHz ) oraz innych tym podobnych , do pracy w instalacjach nadawczych i odbiorczych.

Dane techniczne kabla Satec RF-10F

• Żyła wewnętrzna: Drut miedziany ( Cu ) średnica Ø 2.71 mm
• Dielektryk: Spieniony fizycznie PE, średnica Ø 7.25 mm
• Ekran (żyła zewnętrzna ): Folia miedziana ( Cu-PET ) + 54% oplot z drutów miedzianych ( Cu )
• Powłoka zewnętrzna: PE, średnica całkowita Ø 10.3 mm, kolor czarny ( RAL 9005 )
• Minimalny promień zginania
• bez obciążenia 55 mm
• z obciążeniem 110 mm
• Zakres temperatury
• podczas pracy -40° C do + 85° C
• podczas instalacji -15° C do + 55° C
• Rezystancja dla prądu stałego ( DC )
• żyła wewnętrzna 3.1 Ohm/km
• żyła zewnętrzna (ekran ) 9.5 Ohm/km
• Pojemność jednostkowa dla 800 Hz: 79 nF/km
• Współczynnik skrócenia fali: 84 %
• Impedancja charakterystyczna dla 200 MHz: 50 Ohm ± 2 Ohm
• Transfer impedancji
• 1 MHz < 5 mOhm/m
• 10 MHz < 4 mOhm/m
• 30 MHz < 2 mOhm/m
• Napięcie pracy ( AC ): 1.2 kV rms
• Test napięciowy ( AC ) żyła wewnętrzna / ekran: 3.0 kVrms
• Test powłoki zewnętrznej na przebicie ( r.m.s. ): 5.0 kV
• Skuteczność ekranowania 100-1000 MHz ≥ 90 dB
• Rezystancja izolacji ( 500 V ) ≥ 10 GOhm*km

Parametry elektryczne Satec RF-10F:

• Częstotliwość (MHz) / Tłumienność (dB/100m) / Maksymalny rating mocy (wat)
• 10 MHz / 1,2dB / 8500W
• 100 MHz / 3,7dB / 2645W
• 500 MHz / 8,7dB / 1120W
• 800 MHz / 11,3dB / 890W
• 1000 MHz / 12,8dB / 794W
• 2000 MHz / 18,9dB / 530W
• 2500 MHz / 21,4dB / 475W
• 5400 MHz / 34,2dB / 323W
• 5600 MHz / 34,8dB / 317W
• 5800 MHz / 35,4dB / 311W

Dane fizyczne Satec RF-10F

• Nazwa produktu: RF-10 F Satec
• Oznaczenie: Satec 2.7/7.3 F
• Średnica zewnętrzna: 10,3 mm
• Waga kabla: 116,7 kg/km
• Zawartość miedzi: 81,6 kg/km
• Maks. siła rozciągania: 385 N
