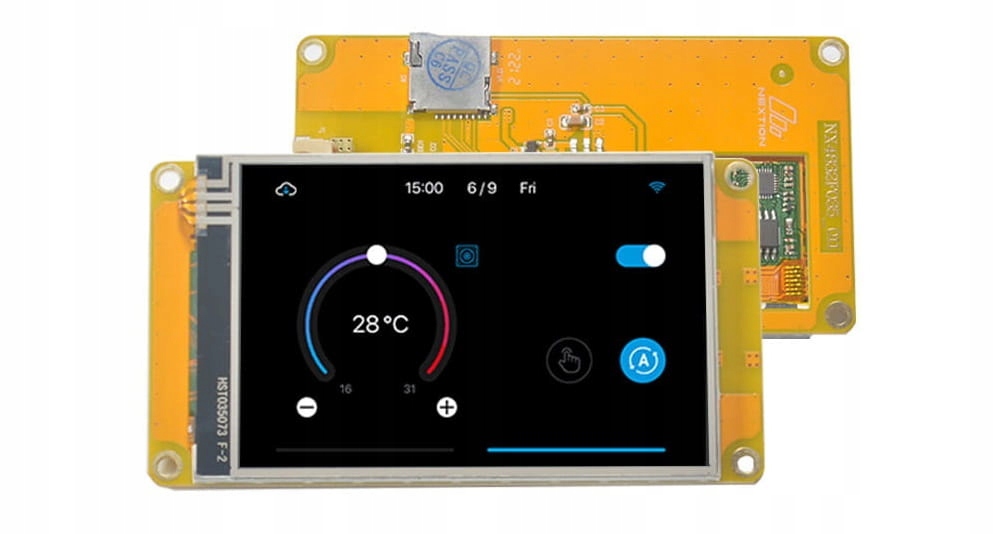

Nextion Discovery NX4832F035 – Wyświetlacz HMI 3.5" z Panelem Dotykowym, TTL

Nextion Discovery Series NX4832F035 to wysokowydajny wyświetlacz HMI (Human Machine Interface) o przekątnej 3.5" idealny do szybkich projektów. W porównaniu do Basic Series, Discovery Series oferuje lepszą wydajność dzięki mikrokontrolerowi taktowanemu zegarem 64 MHz.

Najważniejsze cechy

• Rozmiar: 3.5″
• Rozdzielczość: 480 × 320 pikseli
• Panel dotykowy: Rezystancyjny
• Pamięć Flash: 16 MB
• Pamięć SRAM: 3584 B
• Zegar MCU: 64 MHz
• Interfejs: Szeregowy TTL (5V, TX, RX, GND)
• Łatwe programowanie: Intuicyjne oprogramowanie Nextion Editor
• Zgodność: CE i RoHS

Oprogramowanie NEXTION EDITOR

Darmowy program komputerowy pozwala szybko i łatwo zaprojektować szatę graficzną i elementy funkcjonalne (widgety) ekranu, korzystając z metody „przeciągnij i upuść”.

Dostępne elementy (widgety):

1. Text: pole tekstowe modyfikowalne podczas pracy.
2. Number: pole liczbowe modyfikowalne przez mikrokontroler lub klawiaturę na wyświetlaczu.
3. Button: przycisk, którego naciśnięcie i zwolnienie jest rejestrowane przez mikrokontroler.
4. Progressbar: pasek postępu z łatwym ustawianiem wartości komendą.
5. Picture: tworzenie tła lub wstawianie fragmentów obrazu.
6. Gauge: analogowy wskaźnik z pojedynczą wskazówką.
7. Waveform: narzędzie do rysowania do czterech wykresów.
8. Slider: suwak do ustawiania parametrów i zmiennych w programie.
9. Checkbox: pole wyboru, które zmienia stan po dotknięciu.
10. Combobox: rozwijalna lista.
11. Video: umożliwia wstawianie filmów.

Elementy są wstawiane za pomocą myszki, co ułatwia ustalenie ich rozmiaru i położenia.

Wgrywanie projektu

Gotowy projekt stworzony w Nextion Editor można przenieść do wyświetlacza na dwa sposoby:

1. Za pomocą karty SD: Wgranie pliku projektu na kartę SD, a następnie włożenie jej do wyświetlacza. Po podaniu zasilania projekt automatycznie załaduje się do pamięci Flash. Umożliwia aktualizację oprogramowania zdalnie.
2. Przez złącze szeregowe TTL: Wystarczy podłączyć wyświetlacz do komputera (za pomocą konwertera USB-TTL) i kliknąć przycisk UPLOAD w programie.

Podłączenie do mikrokontrolera (UART/TTL)

Wyświetlacz komunikuje się z mikrokontrolerem za pomocą magistrali szeregowej (UART/TTL). Wymaga podłączenia tylko 4 pinów:

1. +5V: Zasilanie
2. TX: Dane wychodzące z wyświetlacza (np. naciśnięcie przycisku) – podłącz do RX mikrokontrolera.
3. RX: Dane wejściowe do wyświetlacza (np. wyświetlanie temperatury) – podłącz do TX mikrokontrolera.
4. GND: Masa zasilania

Współpraca z Arduino

Producent udostępnia bibliotekę do wyświetlaczy Nextion dla Arduino IDE, która ułatwia zarządzanie elementami wyświetlanymi na ekranie.

Specyfikacja techniczna

• Rozmiar: 3.5″
• Rozdzielczość: 480 × 320
• Jasność: 300 nit
• Panel dotykowy: Rezystancyjny
• Liczba kolorów: 65536
• Pamięć Flash: 16 MB
• Pamięć SRAM: 3584 B
• Zegar MCU: 64 MHz
• Interfejs: TTL

Zawartość zestawu

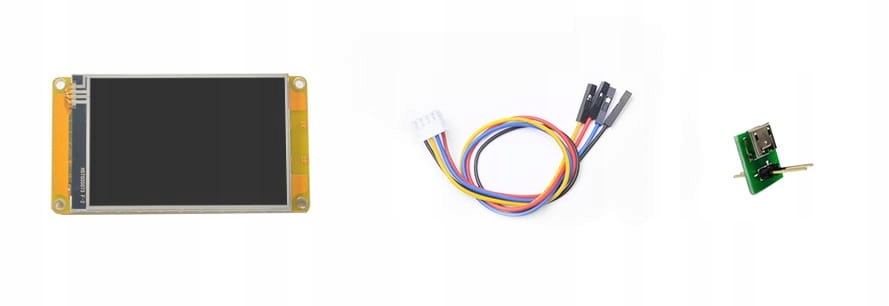

1. Wyświetlacz Nextion Discovery NX4832F035 ×1
2. Płytka testowa zasilania ×1
3. Przewód XH2.54 4Piny ×1
