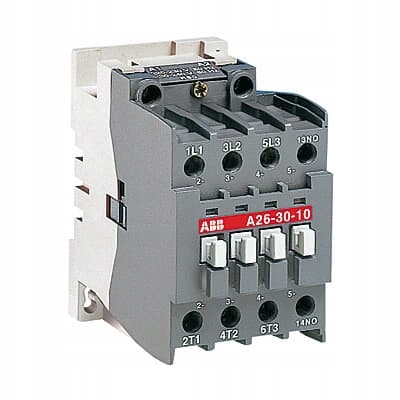

Stycznik A26-30-10 220-230V 50HZ / 230-240V 60HZ

Внимание!

Informacje o produkcie:

• Szerokość produktu netto: 54 mm
• Głębokość produktu netto: 93.6 mm
• Wysokość produktu netto: 90 mm
• Ilość styków głównych NO: 3
• Ilość styków głównych NC: 0
• Ilość styków pomocniczych NO: 1
• Ilość styków pomocniczych NC: 0
• Znamionowe napięcie pracy:

- Obwód pomocniczy 690 V

- Obwód główny 690 V

• Częstotliwość znamionowa (f):

- Obwód pomocniczy 50 / 60 Hz

- Obwód sterowania 50 / 60 Hz

• Prąd przy chłodzeniu konwencjonalnym (Ith):

- wg IEC 60947-5-1, q=40°C 16 A

• Znamionowy prąd pracy AC-1 (Ie):

- (690 V) 40 °C 45 A

- (690 V) 55 °C 40 A

- (690 V) 70 °C 32 A

• Znamionowy prąd pracy AC-3 (Ie):

- (415 V) 55 °C 26 A

- (440 V) 55 °C 26 A

- (500 V) 55 °C 22 A

- (690 V) 55 °C 17 A

- (380 / 400 V) 55 °C 26 A

- (220 / 230 / 240 V) 55 °C 26

• Moc znamionowa AC-3 (Pe):

- (415 V) 11 kW

- (440 V) 15 kW

- (500 V) 15 kW

- (690 V) 15 kW

- (380 / 400 V) 11 kW

- (220 / 230 / 240 V) 6.5 kW

• Moc znamionowa AC-6b (Pe):

- (230 / 240 V) 40 °C, 50 / 60 Hz 11.5 kvar

- (230 / 240 V) 55 °C, 50 / 60 Hz 11.5 kvar

- (230 / 240 V) 70 °C, 50 / 60 Hz 9 kvar

- (400 / 415 V) 40 °C, 50 / 60 Hz 19 kvar

- (400 / 415 V) 70 °C, 50 / 60 Hz 15 kvar

- (400 / 415 V) 55 °C, 50 / 60 Hz 19 kvar

- (440 V) 40 °C, 50 / 60 Hz 20 kvar

- (440 V) 55 °C, 50 / 60 Hz 20 kvar

- (440 V) 70 °C, 50 / 60 Hz 16.5 kvar

- (500 / 550 V), 40 °C, 50 / 60 Hz 23 kvar

- (500 / 550 V) 55 °C, 50 / 60 Hz 23 kvar

- (500 / 550 V) 70 °C, 50 / 60 Hz 19 kvar

- (690 V) 40 °C, 50 / 60 Hz 32 kvar

- (690 V) 55 °C, 50 / 60 Hz 32 kvar

- (690 V) 70 °C, 50 / 60 Hz 26 kvar

• Znamionowa zdolność wyłączania AC-3 wg. wg IEC 60947-4-1: 8 x Ie AC-3
• Znamionowa zdolność wytwarzania AC-3 wg. wg IEC 60947-4-1: 10 x Ie AC-3
• Znamionowy prąd pracy AC-15 (Ie):

- (500 V) 2 A

- (690 V) 2 A

- (24 / 127 V) 6 A

- (220 / 240 V) 4 A

- (380 / 400 V) 3 A

• Odłącznik SPD:

- Auxiliary Circuit - gG Type Fuses 10 A

- Bezpieczniki typu gG 50 A

Znamionowy prąd zwarciowy wytrzymywalny (Icw):

- przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 10s 210 A

- przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 15mn 45 A

- przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 1mn 90 A

- przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 1s 400 A

- przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 30s 110 A

- for 0.1 s 140 A

- for 1 s 100 A

• Maksymalna zdolność wyłączania:

- cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 420 A

- cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 170 A

• Maksymalna wytrzymalosc elektryczna:

- (AC-1) 600 cykli na godzinę

- (AC-2 / AC-4) 300 cykli na godzinę

- (AC-3) 1200 cykli na godzinę

• Znamionowy prąd pracy DC-13 (Ie):

- (24 V) 6 / 144 A

- (48 V) 2.8 / 134 A

- (72 V) 2 / 144 W

- (125 V) 1.1 / 138 W

- (250 V) 0.55 / 138 W

• Znamionowe napięcie izolacji (Ui):

- acc. to IEC 60947-4-1 1000 V

- acc. to IEC 60947-5-1 690 V

- wg UL/CSA 600 V

• Napięcie znamionowe udarowe wytrzymywane (Uimp): 8 kV
• Maksymalna wytrzymalosc mechaniczna: 3600 cykli na godzinę
• Ograniczenie napięcia cewki (Uc):

- 50 Hz 220 ... 230 V

- 60 Hz 230 ... 240 V

• Pobór cewki:

- Average Holding Value 50 / 60 Hz 12 V·A

- Average Pull-in Value 50 Hz 125 V·A

- Average Pull-in Value 60 Hz 120 V·A

Czas pracy:

• Montaż na szynie DIN:

- TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715

- TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715

• Dane montażowe-obwód glówny (roboczy):

- Flexible with Cable End 0.75 ... 4 mm²

- Rigid Cable 1.5 ... 6 mm²

Dane montażowe-obwód pomocniczy:

- Flexible with Cable End 0.75 ... 2.5 mm²

- Rigid Cable 1 ... 4 mm²

• Stopień ochrony:

- acc. to IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20

- acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20

- acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20

• Zaciski połączeniowe (dostarczane w pozycji otwartej) Bieguny główne:

- M 4 (+,-) pozidriv 2 screws with cable clamp

• Typ zacisku: Screw Terminals

Technical UL/CSA

• Znamionowe dane montażowe UL/CSA: (600 V AC) 40 A
• Moc znamionowa [Hp] UL/CSA:

- (200 ... 208 V AC) Three Phase 7-1/2 hp

- 220 ... 240V AC Trzy fazy 10 hp

- 440 ... 480V AC Trzy fazy 20 hp

- 550 ... 600V AC Trzy fazy 25 hp
