63,5mm Złącze TRI-CLAMP Motylkowe TYP SMS kwasoodporne GAT.316 LINIE PROD

ZŁĄCZE SMS TRICLAMP WYKONANE ZE STALI KWASOODPORNEJ GAT. 316

SPECYFIKACJA TECHNICZNA

Rozmiar: 63,5MM

Szerokość zewnętrzna króćca: 63,5mm (+-2mm)

Pozostałe wymiary zależne od dostawy

Wykonanie: stal kwasoodporna GAT. 316

Odporność termiczna uszczelki silikonowej  -60o-200oC

Zestaw zawiera kompletne złącze:

• Króciec płaski  AISI 316  2X
• Nakrętka  AISI 304
• Uszczelka Silikon

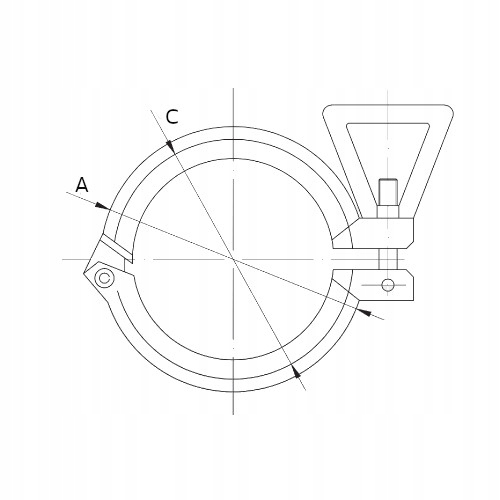

Klamra złącza spożywczego Tri-clamp

Materiał: stal nierdzewna 304

Wymiary uzależnione od dostawy, rozbieżność +/- 2mm.

• Rozmiar: 63,5 mm
• A: 91,0
• C: 85,0

Króciec złącza męski

Materiał: stal kwasoodporna 316L

Wymiary uzależnione od dostawy, rozbieżność +/- 2mm.

• Rozmiar: 63,5 mm
• A: 59,5
• B: 63,5
• C: 91,0
• H: 21,5

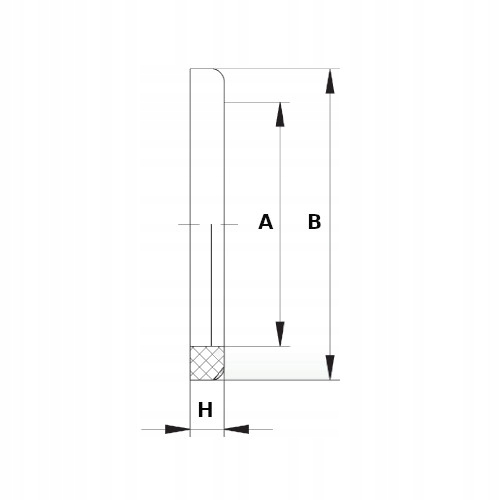

Uszczelka złącza spożywczego TC

Materiał: SILIKON (biała)

Wymiary uzależnione od dostawy, rozbieżność +/- 2mm.

• Rozmiar: 63,5 mm
• A: 66,2
• B: 91,0

Złącze tri-clamp to rodzaj higienicznego połączenia rurowego, które składa się z dwóch końcówek (króćców) łączących rury lub urządzenia, uszczelki i obejmy zaciskowej. System ten, znany również jako tri-clover, umożliwia szybki montaż i demontaż, zapewniając jednocześnie szczelne połączenie, co jest kluczowe w branżach takich jak spożywcza, farmaceutyczna i chemiczna.

Kluczowe cechy

• Budowa: Składa się z dwóch króćców, między które umieszcza się uszczelkę. Połączenie jest zaciskane przez specjalną, zazwyczaj trójdzielną (tri-clamp) obejmę.
• Montaż i demontaż: Jest bardzo prosty, szybki i nie wymaga specjalistycznych narzędzi (często wystarczy dokręcić ręcznie nakrętkę motylkową).
• Higieniczność: Dzięki gładkiej konstrukcji i możliwości łatwego demontażu, złącza te są łatwe do czyszczenia, co jest kluczowe w procesach wymagających wysokiej higieny.
• Materiały: Złącza są zazwyczaj wykonane ze stali nierdzewnej (np. AISI 316). Uszczelki są dostępne w różnych materiałach, m.in. EPDM, silikon, PTFE czy Viton, które muszą mieć odpowiednie atesty.
• Zastosowanie: Są powszechnie stosowane w przemyśle spożywczym, farmaceutycznym, biotechnologicznym i chemicznym.
