TOKARKA DO METALU HOLZMANN ED2000IND105D (560X2000 MM)

Produkt XL.

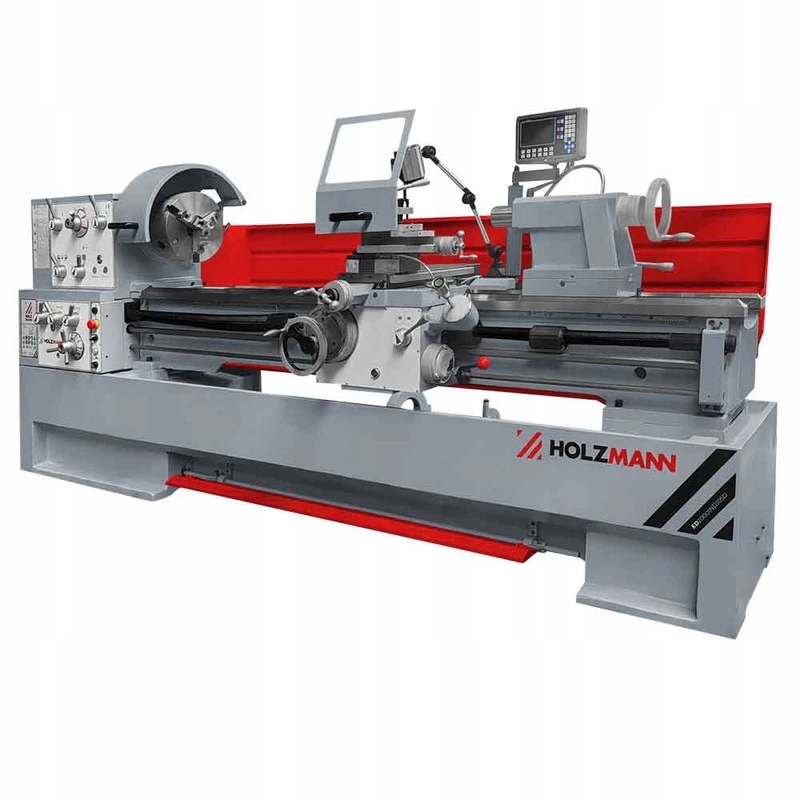

Tokarka do metalu HOLZMANN ED2000IND105 o rozstawie osi 2000 mm, średnicy otworu wrzeciona 105 mm, z dopływem chłodziwa, cyfrowym odczytem (3 osie) i szybkim przesuwem (osie) w przemysłowej konstrukcji do użytku w warsztacie firmowym lub w celach edukacyjnych lub szkolnych.

Cechy:

• ciężka i amortyzująca drgania jednoczęściowa żeliwna podstawa maszyny zapewniająca najwyższą dokładność
• bardzo szerokie prowadnice z indukcyjnie hartowanymi i precyzyjnie szlifowanymi prowadnicami pryzmatycznymi
• wygodna i łatwa obsługa dzięki przejrzystemu panelowi sterowania
• zdejmowany most umożliwia obróbkę dużych średnic w sekcji łoża szczelinowego
• 4-pozycyjny automatyczny ogranicznik wzdłużny wózka
• wszystkie prowadnice można wygodnie regulować za pomocą listew V
• CAMLOCK D8
• konik można przesuwać w celu toczenia stożków
• hartowane i szlifowane koła zębate i wrzeciona smarowane w stałej kąpieli olejowej
• ogromny otwór wrzeciona (Ø =105 mm)
• elektromagnetyczny hamulec nożny zapewnia maksymalne bezpieczeństwo pracy i znacznie skraca czas przestojów
• szeroki zakres metrycznych i calowych skoków gwintów do wyboru
• w standardzie halogenowa lampa robocza i urządzenie do chłodzenia

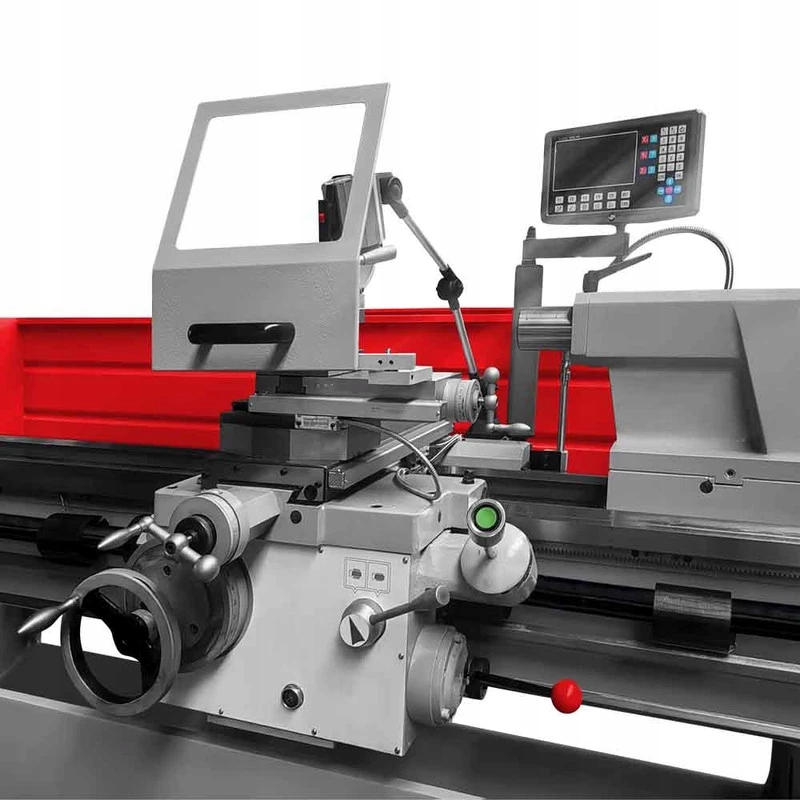

• cyfrowy odczyt (3 osie) ułatwiający obsługę
• urządzenie do szybkiego przemieszczania: silnik 300 W

W zakresie dostawy:

• układ chłodzenia
• lampa robocza
• uchwyt 3-szczękowy Ø315 mm
• uchwyt 4-szczękowy Ø320 mm
• płyta czołowa Ø 450 mm
• tuleja redukcyjna
• koła zębate
• podpórka ruchoma
• podpórka stała
• 4-kierunkowy uchwyt narzędziowy
• 2x stałe kły
• osłona przeciwbryzgowa
• cyfrowy wyświetlacz pozycji (3 osie)

Płyny robocze:

• smary (lepkość 220, (ISO 12925-1 CKD, DIN51517 część 3 CLP, US Steel 224, AGMA 9005-E02)
• Ilość oleju w głowicy: 12 l
• Ilość oleju w skrzyni biegów: 1 l
• Ilość oleju w przekładni posuwowej: 4,5 l
• Płyn chłodzący (np.: HOLZMANN KSM5l)
• Pojemność płynu chłodzącego maks.: 33 l

Dane techniczne:

• Moc silnika S1: 7500 / 90 / 300 W
• Napięcie: 400 V / 50 Hz
• Wymiary maszyny: 3340 x 1150 x 1460 mm
• Odległość między kłami: 2000 mm
• Wysokość kłów: 280 mm
• Maksymalna średnica toczenia nad łożem: 560 mm
• Maksymalna średnica toczenia nad supportem: 335 mm
• Maksymalna średnica toczenia w wybraniu: 785 mm
• Prędkość obrotowa wrzeciona: 25 - 1600 (12)
• Otwór wrzeciona; 105 mm
• Stożek wrzeciona: MK7/MT7
• Stożek konika: MK5/MT5
• Posuw wzdłużny: 0,059 - 1,646 mm/U (35)
• Posuw poprzeczny: 0,02 - 0,573 mm/U (35)
• Zakres ruchu suportu: 2000 mm
• Zakres ruchu suportu poprzecznego: 316 mm
• Skok sanek narzędziowych: 130 mm
• Przesuw tulei konika: 180 mm
• Zakres gwintów metrycznych: 0,2 - 14 (47) mm/r
• Zakres gwintów calowych: 2 - 112 TPI (60)
• Maks. przekrój uchwytu narzędziowego: 25 x 25 mm
• Poziom ciśnienia akustycznego: 83 dB(A)
• Waga netto/brutto: 2720 / 3100 kg
• Wymiary wysyłki (szer. x wys. x dł.): 1150 x 1810 x 3420 mm
• Kod EAN: 9120132141622
