iBasso PB6 Macaw

Przenośny zbalansowany wzmacniacz lampowy

• Cztery wojskowe lampy JAN6418
• 2300mW + 2300mW mocy wyjściowej
• Tryby wyjściowe Tube + Class AB
• Akumulator o wysokim napięciu 8,4 V
• Zewnętrzne zasilanie 12 V
• Precyzyjna, 4-kanałowa regulacja głośności NJW1195A
• Wybór trybu pasma: wysokie i niskie
• Tłumienie drgań PORON

Cztery wojskowe lampy JAN6418

W pełni zasilane lampy, MAKSYMALNA wydajność

PB6 wykorzystuje cztery wojskowej klasy lampy próżniowe JAN6418 – bezpośrednio żarzone pentody firmy Raytheon – zastosowane w 4-kanałowej, w pełni zbalansowanej architekturze wzmacniania. iBasso zaprojektowało zasilanie anodowe dostarczające napięcie 22,5 V, co zapewnia duży zapas dynamiki i solidną wydajność dynamiczną. Wszystkie lampy próżniowe są starannie testowane i dobierane przez inżynierów przy użyciu sprzętu pomiarowego APX555, aby zagwarantować spójność kanałów i wyjątkową jakość dźwięku. W pełni zbalansowana architektura nadaje brzmieniu bogaty, ciepły charakter lampowy, zapewniając naturalne wrażenia odsłuchowe.

Tryby wyjściowe: Tube + Class AB

Lampowy charakter i klarowność OPAMP – przełączane

• W trybie Tube cztery lampy JAN6418 pełnią rolę rdzeni wzmacniających, oferując delikatne, bogate, ciepłe i gładkie brzmienie – ukazujące wyjątkowe cechy lamp próżniowych.
• W trybie Class AB PB6 wykorzystuje klasyczny układ wzmacniacza słuchawkowego OP+BUF, używający czterech układów BUF634A do wzmocnienia prądowego, co zapewnia zwiększoną rozdzielczość i doskonały zakres dynamiki.

Akumulator o wysokim napięciu 8,4 V

Wyższa wydajność i czystsze zasilanie

PB6 korzysta z polimerowego akumulatora o napięciu 8,4 V, który znacząco poprawia wydajność energetyczną oraz zdolności do reprodukcji transjentów. W porównaniu z typowymi konstrukcjami zasilanymi pojedynczym ogniwem 3,7 V, takie wyższe napięcie zapewnia istotną przewagę w minimalizacji zakłóceń falowych generowanych przez przetwarzanie DC-DC, dostarczając czystsze i stabilniejsze zasilanie. Dzięki temu możliwe jest wierne odwzorowanie niuansów muzycznych i pełnego zakresu dynamiki, znacznie przewyższając inne przenośne wzmacniacze słuchawkowe.

Zewnętrzne zasilanie 12 V

Wydajność klasy stacjonarnej

PB6 obsługuje zewnętrzne zasilanie prądem stałym 12 V, co pozwala uzyskać amplitudę napięcia do 24 V. Po podłączeniu takiego źródła mocy, PB6 osiąga moc wyjściową 2300 mW + 2300 mW @ 32 Ω, w pełni wykorzystując swoje możliwości napędowe. Dzięki temu PB6 z łatwością zasila pełnowymiarowe słuchawki, oferując wydajność porównywalną z wysokiej jakości wzmacniaczami stacjonarnymi.

Precyzyjna, 4-kanałowa regulacja głośności NJW1195A

Idealnie dopasowane wyjście 4-kanałowe

PB6 jest wyposażony w wysokiej precyzji, 4-kanałowy układ regulacji głośności NJW1195A, umożliwiający regulację w krokach co 0,5 dB. Ten sprzętowy system regulacji pozwala nie tylko na precyzyjne ustawienie poziomu głośności, lecz także znacząco redukuje szumy tła, zapewniając absolutnie czarne tło dźwiękowe. Konstrukcja ta eliminuje typowy problem nierównowagi kanałów przy niskich poziomach głośności, często występujący w klasycznych potencjometrach węglowych. Dzięki temu PB6 gwarantuje stałą równowagę kanałów w całym zakresie głośności, zapewniając dokładniejsze i bardziej wiarygodne wrażenia odsłuchowe.

Wybór trybu pasma: wysokie i niskie

Brzmienie dopasowane do gustu

PB6 oferuje dwa tryby pracy wyjścia słuchawkowego: wysokie pasmo i niskie pasmo, pozwalając użytkownikowi dostosować charakter dźwięku do własnych preferencji.

• Tryb wysokiego pasma zapewnia doskonałą reakcję impulsową, świetną kontrolę i wysoką rozdzielczość dźwięku.
• Tryb niskiego pasma tworzy cieplejszą, łagodniejszą scenę dźwiękową.

Płynne przełączanie między tymi trybami pozwala audiofilom dopasować dźwięk do własnego stylu słuchania, zwiększając przyjemność z odsłuchu.

Tłumienie drgań PORON

Eliminacja efektu mikrofonowego

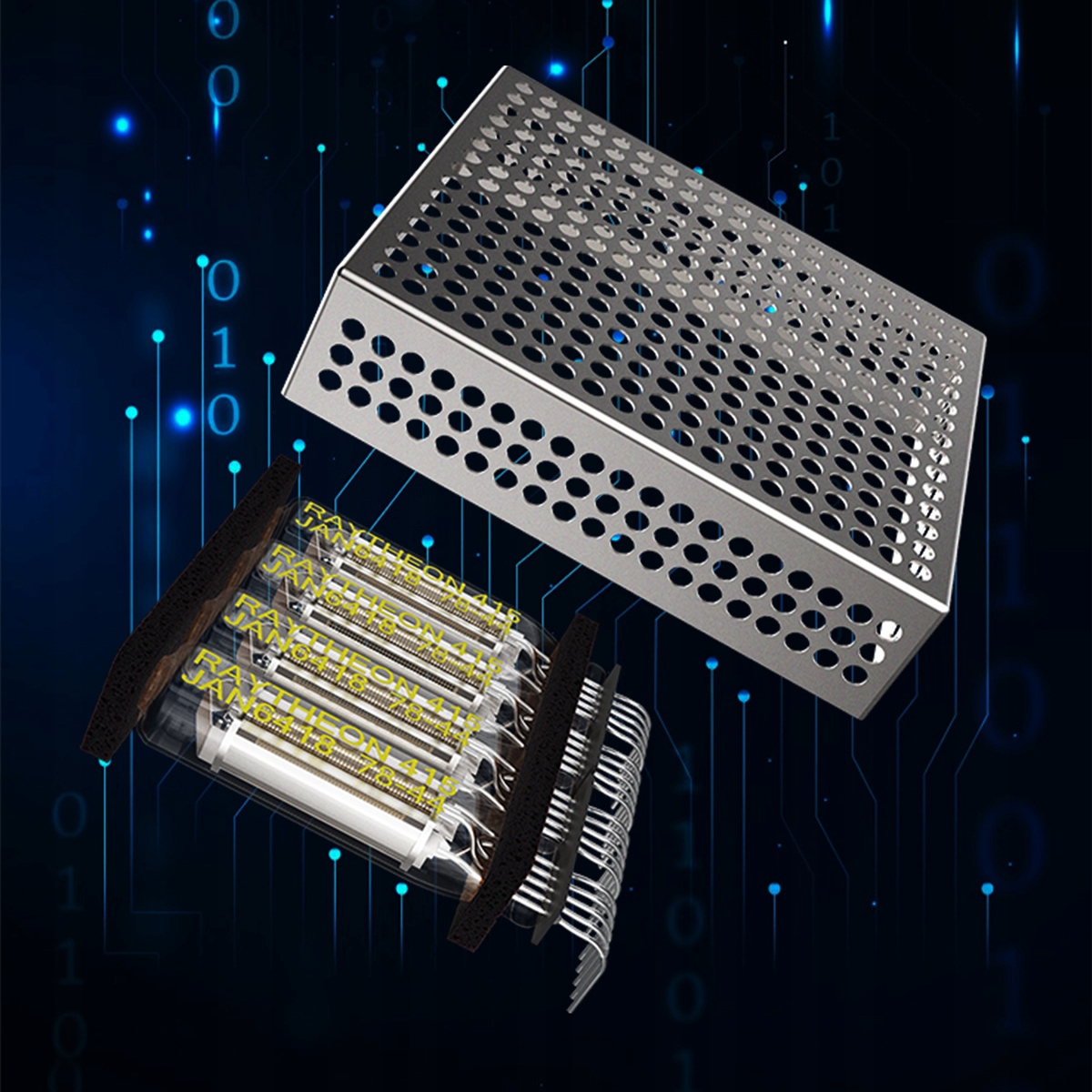

Aby wyeliminować efekt mikrofonowy, wszystkie cztery lampy w PB6 są zawieszone na materiale tłumiącym PORON, który skutecznie izoluje wibracje lamp od wpływu na jakość dźwięku. Dodatkowo zewnętrzna metalowa osłona z siatki chroni lampy przed zakłóceniami elektromagnetycznymi w określonych zakresach częstotliwości.

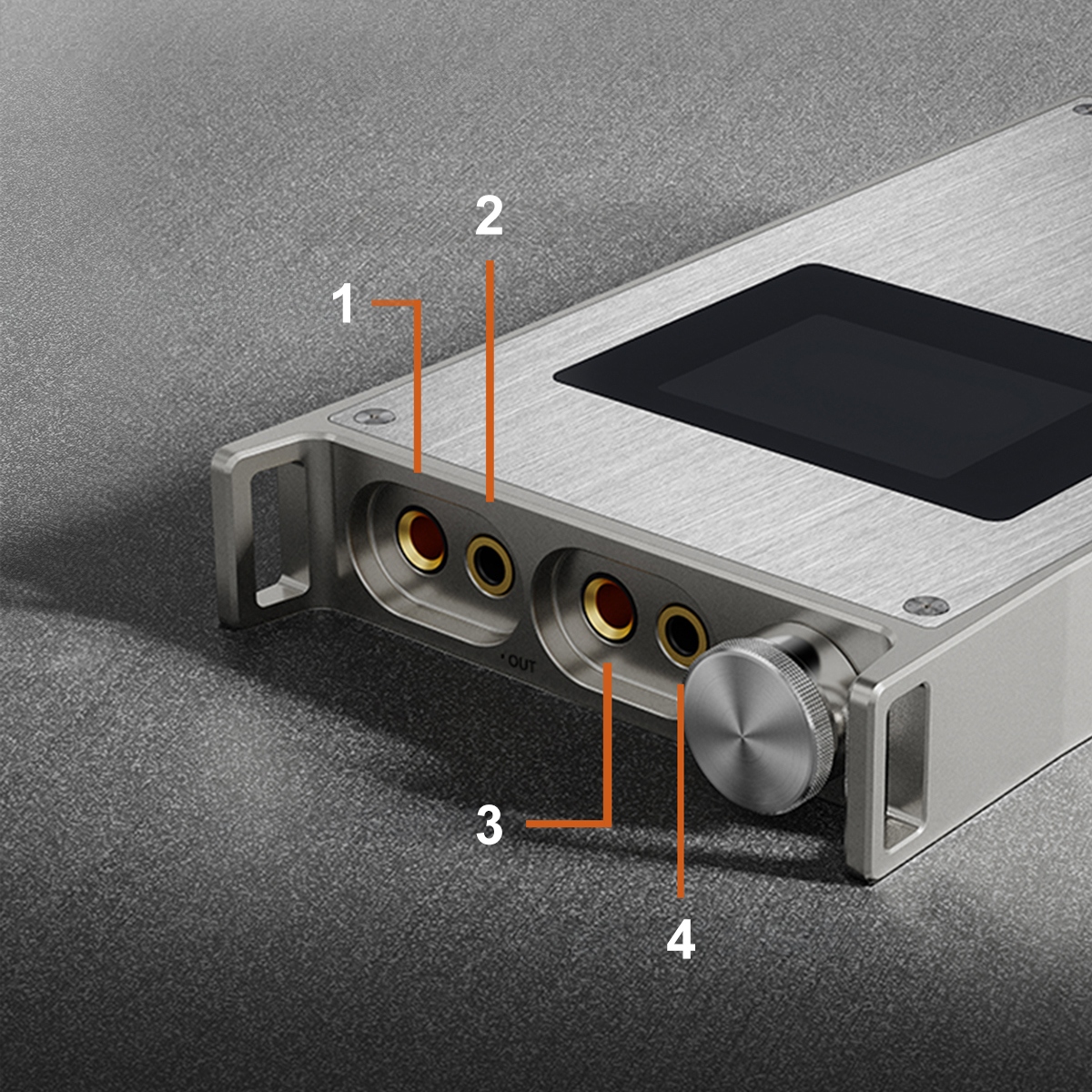

1. Złącze wyjściowe 4.4mm, zbalansowane
2. Złącze wyjściowe 3.5mm, single-ended
3. Złącze wejściowe 4.4mm, zbalansowane
4. Złącze wejściowe 3.5mm, single-ended

iBasso PB6 Macaw posiada innowacyjną technologię umożliwiającą wejście do wzmacniacza złączem 3.5mm single-ended i wyjście poprzez zbalansowaną architekturę 4.4mm

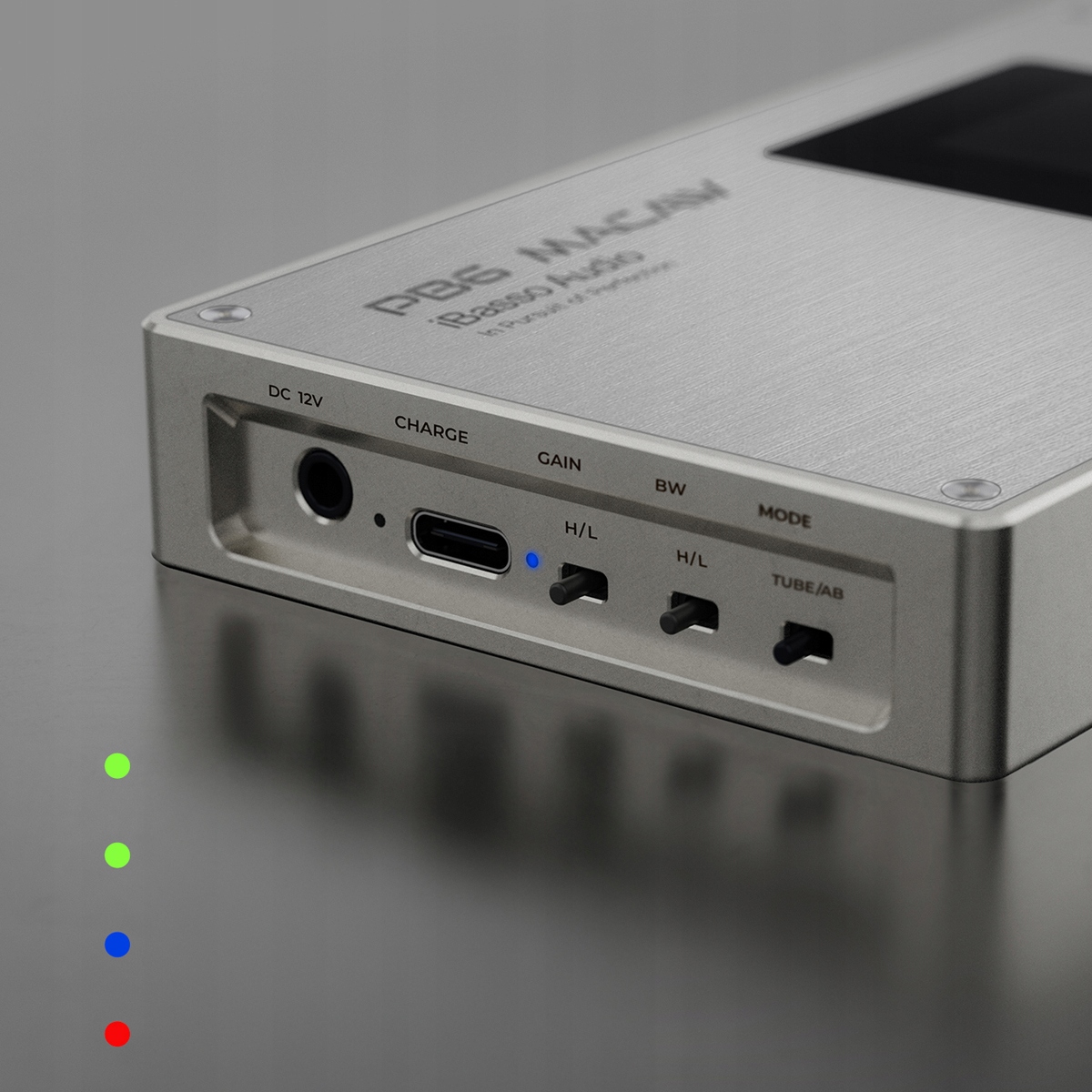

Wskaźnik ładowania i poziomu baterii iBasso PB6 Macaw

• Gdy zielone światło miga w odstępach 1 sekundy – PB6 jest w trakcie ładowania.
• Gdy zielone światło świeci ciągle – poziom baterii wynosi 75%–100%.
• Gdy światło jest niebieskie – poziom baterii wynosi 50%–75%.
• Gdy światło jest czerwone – poziom baterii wynosi 25%–50%.
• Gdy czerwone światło miga w odstępach 1 sekundy – poziom baterii wynosi 5%–25%.
• Gdy czerwone światło miga w odstępach 0,3 sekundy – poziom baterii jest niższy niż 5%.

Specyfikacja techniczna

Wejście 4.4 mm → Wyjście 4.4 mm

Wzmocnienie:

• Niski gain: +6 dB, wysoki gain: +12 dB (tryb Class AB)
• Niski gain: +8 dB, wysoki gain: +14 dB (tryb lampowy)

  Uwaga: Przy użyciu wejścia 3.5 mm i wyjścia 4.4 mm uzyskuje się dodatkowe +6 dB wzmocnienia.

THD+N: –112 dB (wejście 2 V, obciążenie 300 Ω, tryb Class AB)

Pasmo przenoszenia:

• 10 Hz – 80 kHz (–0,1 dB, tryb Class AB)
• 15 Hz – 80 kHz (–0,5 dB, tryb lampowy)

Zakres dynamiki:

• 125 dB (tryb Class AB)
• 116 dB (tryb lampowy)

Separacja kanałów (crosstalk):

• 135 dB (tryb Class AB)
• 100 dB (tryb lampowy)

Maksymalne napięcie wyjściowe:

• 9,5 Vrms (zasilanie DC 12 V)
• 8,5 Vrms (zasilanie z baterii)

Maksymalna moc wyjściowa:

• 2300 mW + 2300 mW @ 32 Ω (DC 12 V, THD < 1%)
• 1600 mW + 1600 mW @ 32 Ω (bateria, THD < 1%)

Impedancja wyjściowa: 1,2 Ω

Poziom szumów: 2,3 μV

Wejście 3.5 mm → Wyjście 3.5 mm

Wzmocnienie:

• Niski gain: +6 dB, wysoki gain: +12 dB (tryb Class AB)
• Niski gain: +9 dB, wysoki gain: +15 dB (tryb lampowy)

THD+N: –110 dB (wejście 1 V, obciążenie 300 Ω, tryb Class AB)

Pasmo przenoszenia:

• 10 Hz – 80 kHz (–0,1 dB, tryb Class AB)
• 15 Hz – 80 kHz (–0,5 dB, tryb lampowy)

Zakres dynamiki:

• 125 dB (tryb Class AB)
• 110 dB (tryb lampowy)

Separacja kanałów (crosstalk):

• 121 dB (tryb Class AB)
• 100 dB (tryb lampowy)

Maksymalne napięcie wyjściowe:

• 4,6 Vrms (zasilanie DC 12 V)
• 4,5 Vrms (zasilanie z baterii)

Maksymalna moc wyjściowa:

• 660 mW + 660 mW @ 32 Ω (DC 12 V, THD < 1%)
• 660 mW + 660 mW @ 32 Ω (bateria, THD < 1%)

Impedancja wyjściowa: 0,5 Ω

Poziom szumów: 1,8 μV
