NOYAFA Tester i tracer kabli sieciowych NF-8209S z portem zapobiegającym zacięciom Porbe, Crimp, PoE

Funkcje i korzyści

• Zlokalizuj szybko kabel docelowy - Dwa tryby skanowania, analogowy i cyfrowy, można przełączać w dowolnym momencie, z sondą zapobiegającą zacięciom, regulowaną czułością, generatorem tonów i światłem LED, dzięki czemu odbiornik może szybko i dokładnie zlokalizować kabel docelowy w wielu różnych złożonych środowiskach.
• Test ciągłości Ethernet - Przeanalizuj usterki linii CAT5 CAT6 (STP & UTP), takie jak normalny, otwarty obwód, zwarcie i krzyż, i natychmiast zobacz wyniki.
• Zmierz Długość Kabla Dokładnie - Zmierz kabel sieciowy w zakresie 2.5m-500m.
• Port Blink Test - Zidentyfikuj port sieciowy przez mrugające światło portu na Hubie lub Switchu. Dostępny do 10M/100M/1000M Hub/ przełącznik.
• Testowanie PoE - Zidentyfikuj, które piny dostarczają zasilanie i wykryj, ile napięcia, oraz określ, który typ PSE (standard AT/AF).
• Pracuj bezpiecznie - Bezdotykowy tester napięcia (NCV) wykrywa napięcie AC (70V-1000V) bez zakłócania instalacji elektrycznej, zapewniając Ci maksymalne bezpieczeństwo i wygodę.
• Akumulator wielokrotnego ładowania- Tester sieci można naładować za pomocą kabla USB-C, a bateria litowa zapewnia długotrwałe zasilanie.
• Pozostałe Funkcje - Kontrola jakości kryształu zaciskającego.
• Certyfikacja - Przechodzi testy zgodności z RoHS, FCC i CE, a Noyafa posiada certyfikat zgodności z normą ISO 9001.

Kluczowe specyfikacje

Mapa przewodowa:

• Rodzaje kabli: CAT5/CAT6
• Testowanie sekwencji kabli i usterek: Normalne, zwarcie obwodu otwartego, krzyżowe itp
• STP/UTP: Oba kompatybilne
• Max zasięg: 600m / 1,968ft

Test QC:

• Typ testu: 8P
• Szybkość reakcji: Nie dłużej niż 1 sekunda
• Minimalne rozpoznanie: 10cm / 3in

Długość:

• Linia testowa: CAT5 & 6
• Zakres testowy: 2.5 - 200m /8 - 656ft
• Dokładność: ≤20m±4.6m; 20-100m ±2.4m; >100m±3.2m

Skanowanie:

• Typ przewodu: CAT5 & 6
• Max napięcie sygnału: 5V ± 1.0VP-P
• Częstotliwość: 455KHz
• Tryb podwójny: tryb analogowy / cyfrowy
• Max zasięg: 600m / 1,968ft

PoE:

• Zakres testowy napięcia: DC 5-60V
• Tryb zworki rdzenia zasilacza: Zworka końcowa, środkowa zworka, 8-rdzeniowy zasilacz, nieznany.
• Typ PSE: Niestandardowy, IEE802.3at/af

Mrugnięcia portów

• Rozpoznawanie pełnego dupleksu / półdupleksu
• Autonegocjacja/ nieautonego negocjowania
• Typ przełącznika: 10m/100m/1000m

Nadajnik:

• Wyświetlacz LCD: 180*64 z podświetleniem
• Język: chiński/angielski
• Porty: RJ45 * RJ11
• Zasilanie: polimerowa bateria litowa 3.7 V 1400 mAh
• Sygnalizacja niskiego poboru mocy baterii: tak
• Automatyczne wyłączanie: 15/30/60min lub wyłączone
• Zabezpieczenie napięciowe: DC60V
• Maksymalny prąd roboczy: ≤200mA
• Rozmiar: 125*70*32mm

Odbiornik:

• Regulowana siła skanowania: Tak
• NCV: AC70V - 1000V 50/60Hz
• Zabezpieczenie napięciowe: DC 60V
• Maksymalny prąd roboczy: ≤200mA
• Porty: RJ45
• Podpowiedź głosowa: tak
• Gniazdo słuchawkowe: tak
• LED: Sygnalizacja zasilania & oświetlenie LED
• Zasilanie: polimerowa bateria litowa 3.7 V 1400 mAh
• Rozmiar: 198*50*30mm

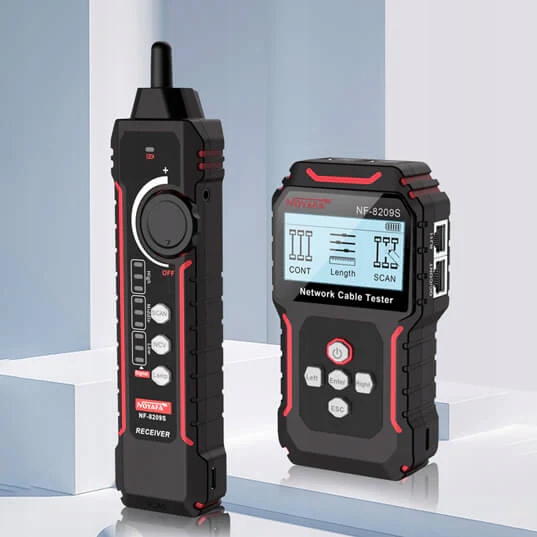

NOYAFA NF-8209S

Tester kabli sieciowych All-in-one

Dodaj NF-8209S do swojej skrzynki narzędziowej i łatwo napraw wszystkie problemy z ethernetem. Rozpocznij sprawdzanie mapy przewodów, śledzenie ścieżki, pomiar długości dla kabli sieciowych. Zlokalizuj porty na przełączniku Ethernet lub routerze i uruchom test łącza.

Test RJ45

Sprawdź ciągłość kabla

Podłącz i przetestuj otwarte, krótkie, krzyżowe itp. dla kabli Ethernet RJ45.

Miernik długości RJ45

Zmierz długość 8 przewodów kabli sieciowych z dokładnością 99%.

• Obsługiwany zasięg testowy: 8.2 - 1,640ft / 2.5 - 500 metrów.

Tryb podwójny

Skanowanie kablowe

Tryb przeciwzakłóceniowy i tryb normalny mogą być przełączane do woli i są szeroko stosowane w okablowaniu inżynieryjnym, konserwacji pomieszczeń sprzętu, aktualizacji sprzętu i innych scenariuszach.

• Tryb Normalny: Wyszukiwanie za pomocą sygnału analogowego, z silną dyskryminacją, można szybko znaleźć kabel docelowy.
• Tryb przeciwzakłóceniowy: Wyszukiwanie przez sygnał cyfrowy, brak zakłóceń szumów, wysoka czułość.

Sprawdzian zaciskany do złącza RJ45

Podłącz kabel RJ45 do portu QC i szybko przeprowadź test zaciskania. Zidentyfikuj dowolny problem z okablowaniem złącza.

Zidentyfikuj port dokowania

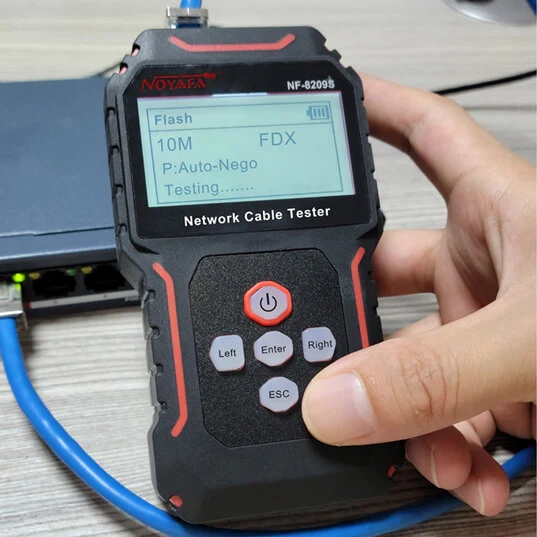

Mrugnięcia portów

Podłącz działający kabel Ethernet do portu Flash/PoE/Length. Lub podłącz port Ethernet ścienny za pomocą kabla testowego. Zlokalizuj odpowiedni port na przełączniku za pośrednictwem migającego światła o tej samej częstotliwości.

Test linków

Automatycznie wykonaj test łącza, gdy funkcja mrugania portu jest w toku.

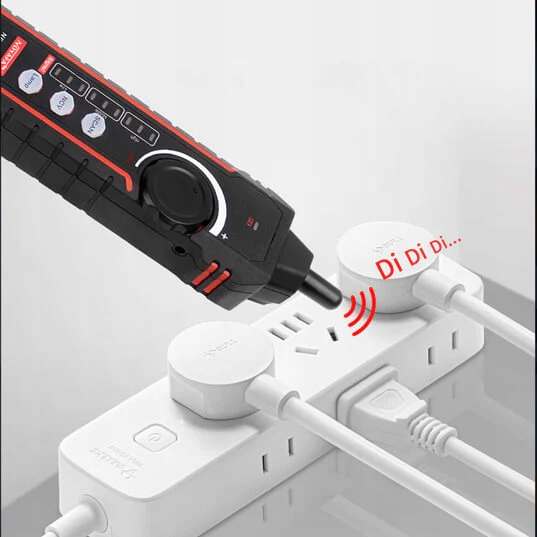

NCV Pióro indukcyjne

Najedź na przedmioty, elementy elektryczne i powierzchnie. Powiedz natychmiast, kiedy obiekt zawiera energię elektryczną.

Bateria litowa

Ładowanie przez USB typu C

Wyposażony w polimerową baterię litową 1,400 mAh, NF-8209S obsługuje długi czas pracy z doładowywaniem typu C.

Dwukolorowe formowanie wtryskowe

Warstwa wewnętrzna to twarda skorupa, solidna i odporna na awarie, a warstwa zewnętrzna czuje się komfortowo.

Sonda i generator tonów

Czułość Regulowana

Na podstawie różnych sytuacji dostosuj czułość sondy. Znajdź dokładnie kabel nawet wśród niechlujnych kabli.

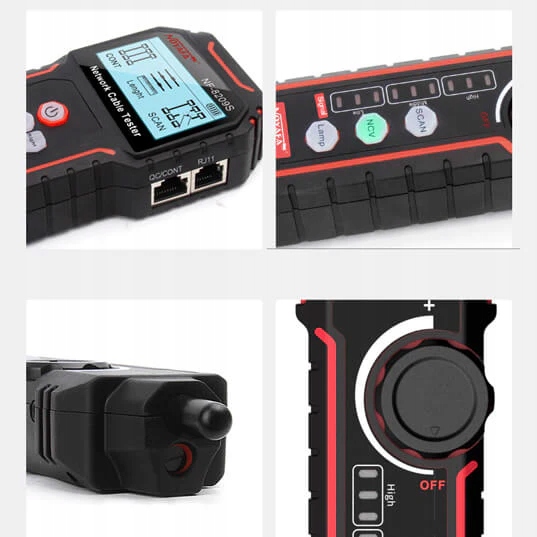

Skup się na szczegółach

Interfejs RJ45 o wysokim standardzie. Półprzezroczyste światło trybu kombinowanego Silicone. Latarka LED z soczewką pojemnościową. Regulowane pokrętło czułości.

NF-8209S

Ethernet Śledzenie & Testowanie

✔ Przewód miedziany (RJ45/RJ11)

❌ Światłowód (850-1625nm)

✔ Śledzenie kabli

✔ Wiremapping

✔ Sprawdzanie PoE

✔ Testowanie długości

✔ PING

✔ Błysk portu

✔ Jakość zaciskania

✔ NCV

❌ VFL

❌ OPM

✔ Wyświetlacz LCD (180*64)

✔ Bateria litowa (ładowanie typu C)

Lista pakowania

• Emiter
• Kabel USB
• Odbiornik
• Adapter kablowy
• Instrukcja obsługi
• Certyfikacja
• Torba transportowa

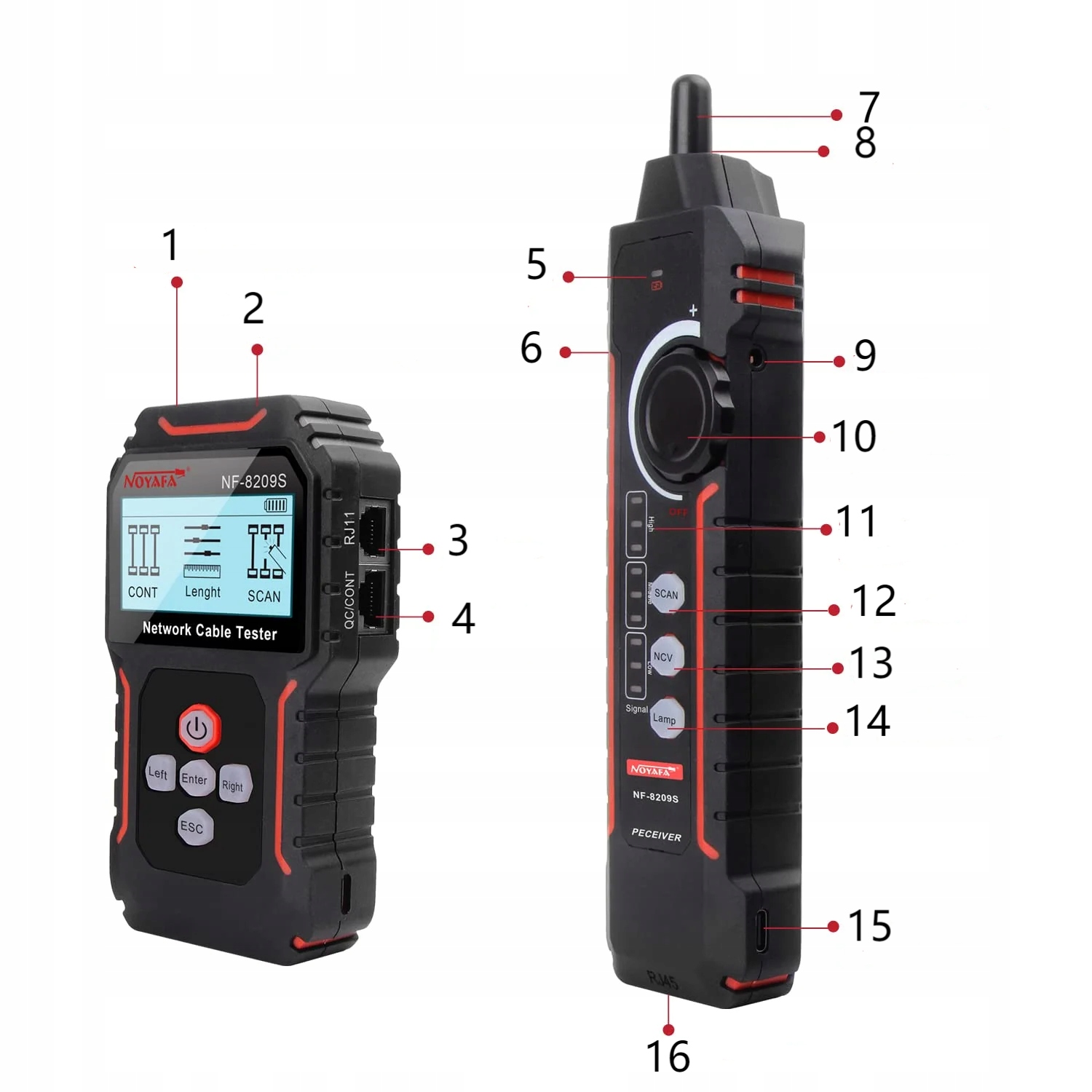

1. Mrugnięcia portu/POE/Pomiar długości
2. Networt Skanowanie kabli
3. Skanowanie linii telefonicznej
4. Zaciskanie / ciągłość
5. Wskaźnik zasilania bi-color light
6. Otwór dźwiękowy głośnika
7. Sonda RCable Scan
8. Latarka
9. Gniazdo słuchawkowe
10. Pokrętło On/Off/czułości
11. Wskaźnik siły sygnału
12. Przycisk skanowania
13. Przycisk NCV
14. Przycisk latarki
15. Port ładowania typu C
16. Zdalny interfejs RJ45
