ATARI STEREO FPGA

Witam na mojej aukcji,

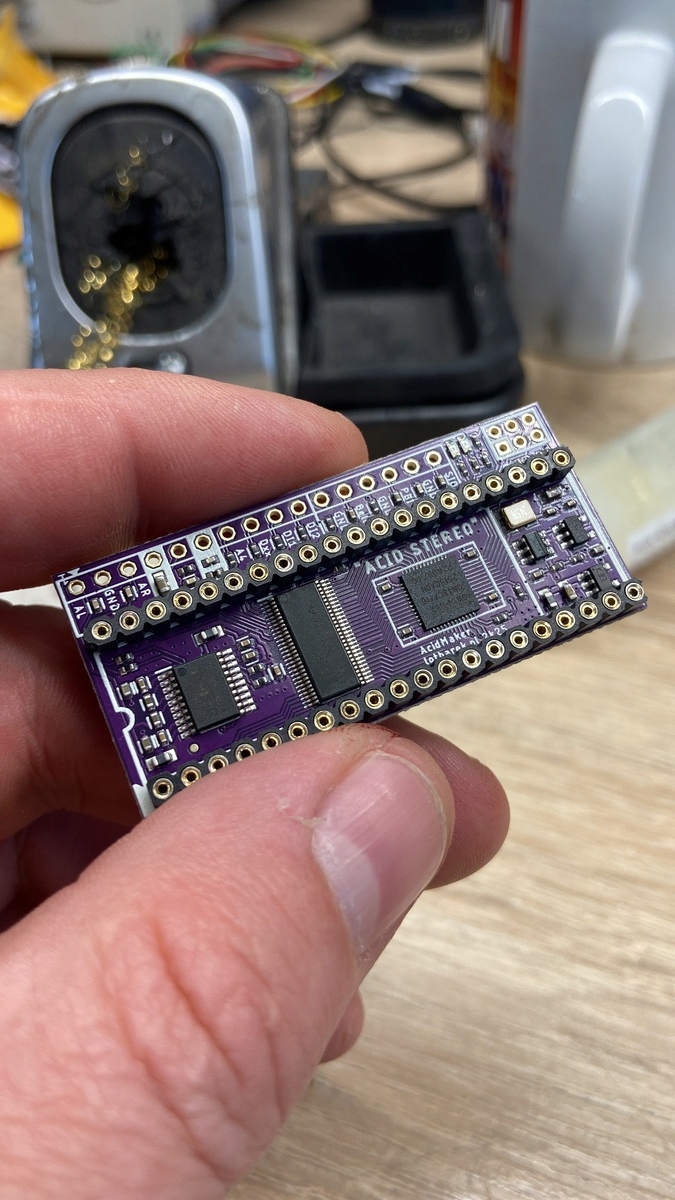

Przedmiotem sprzedaży jest moduł stereo dla małego ATARI, nazywane przeze mnie ACID_STEREO / DUAL POKEY FPGA

Autorzy:

• hardware -  lotharek.pl
• KOD FPGA - AcidMaker /Medusa, Sio2sd/
• produkcja -  smd.lotharek.pl

Odrobina historii:

POKEYe są obecnie bardzo rzadkie i niezwykle trudne do zdobycia lub kupienia... Pomysl kanibalizowania innej Atarki wykluczyłem na samym poczatku. Ale skoro istnieje tak wiele produkcji stereo, chciałem, żeby moje urządzenie też je odtwarzało!  I chciałem tego w jak najelpszej jakosci. Spotkaliśmy się więc ponownie (Lotharek i AcidMaker) i po wielu godzinach rozmów / i dziesiatek pracy/ z dumą przedstawiamy: ACID STEREO dla wszystkich 8-bitowych systemów ATARI

ACID STEREO wykorzystuje oryginalny chip POKEY i jest pod niego montowane.  Dodatkowa funkcjonalność / o czym nizej/ została zaimplementowana w układzie FPGA — idealne połączenie starej i nowoczesnej elektroniki.

Reasumując: stary pokey obsluguje klawiature, port sio i potencjometry. Audio - tu moze byc dwojako, w zaleznosci od decyzji podejetej na etapie montazu.

Główne cechy ACID STEREO

• Wykorzystuje oryginalny układ POKEY do obsługi procedur SIO, POT i funkcji klawiatury
• Integracja 2 dodatkowych układów POKEY oraz 4 COVOX w układzie FPGA
• Dedykowany 32-bitowy przetwornik cyfrowo-analogowy (DAC) 384 kHz zapewniający doskonałą jakość dźwięku
• Prawidłowe miksowanie źródeł dźwięku  -Dźwięk PBI i SIO jest konwertowany z analogowego na cyfrowy za pomoca 8bitowego przetwornika ADC, a nastepnie miksowany cyfrowo w FPGA
• Dodatkowe wyjscie dźwięku z DACa w celu uzyskania krystalicznie czystego dźwięku
• 2-warstwowa płytka PCB, nieco większa niż sam POKEY
• Produkcje mono są odtwarzane w stereo z interpolacją kanałów (2 tryby do wyboru)
• Produkcje stereo brzmią dokładnie tak, jak zamierzono — ale z jedną istotną poprawą: → Koniec z buczeniem.zakloceniami w głośnikach Atari
• Autostereo - układ sie sam przelacza w tryb stereo /po podlaczeniu A4 - nizej
• COVOX_MASTER_SOUND - covox nie brzmi jak syntetyczna sieczka z podziałem LEWO/PRAWO. Jest wzorcowo miksowany do po scenie muzycznej.

Zanim kupisz, przeczytaj:

ACID STEREO ma tak naprawde 4 wyjscia audio:

• wyjscie audio z orginalnego POKEYA - idzie on w płyte atari a nastepnie na wyjscie audio/monitor z pokretnym domiksowaniem sio audio / pbi audio.
• wyjscie STEREO ( DAC, jakosc studyjna)  - kanał lewy/prawy. WYjscie do podlaczenia zewn odbiornika np wzmacniacz, etc.
• wyjscie MONO PWN - jakosc CD - zmiksowane wszytsko z wyjscia stereo. DOCELOWO MOZNA UZYC TEGO WYJSCIA aby zastapic wyjscie z orginalego pokeya, tak wiec mozesz miec NIEMEGO POKEYA a i tak atari bedzie pieknie gralo :-)

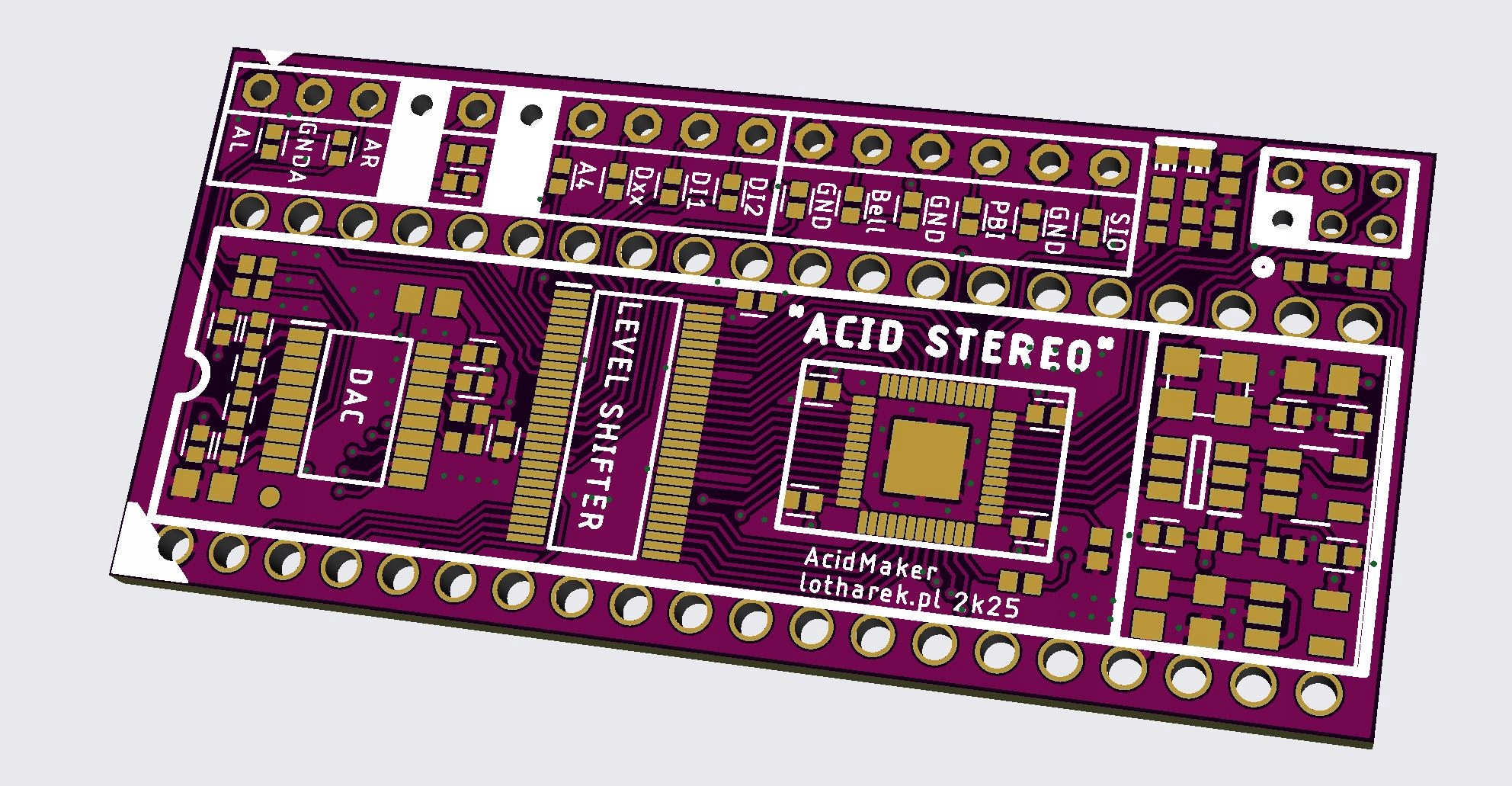

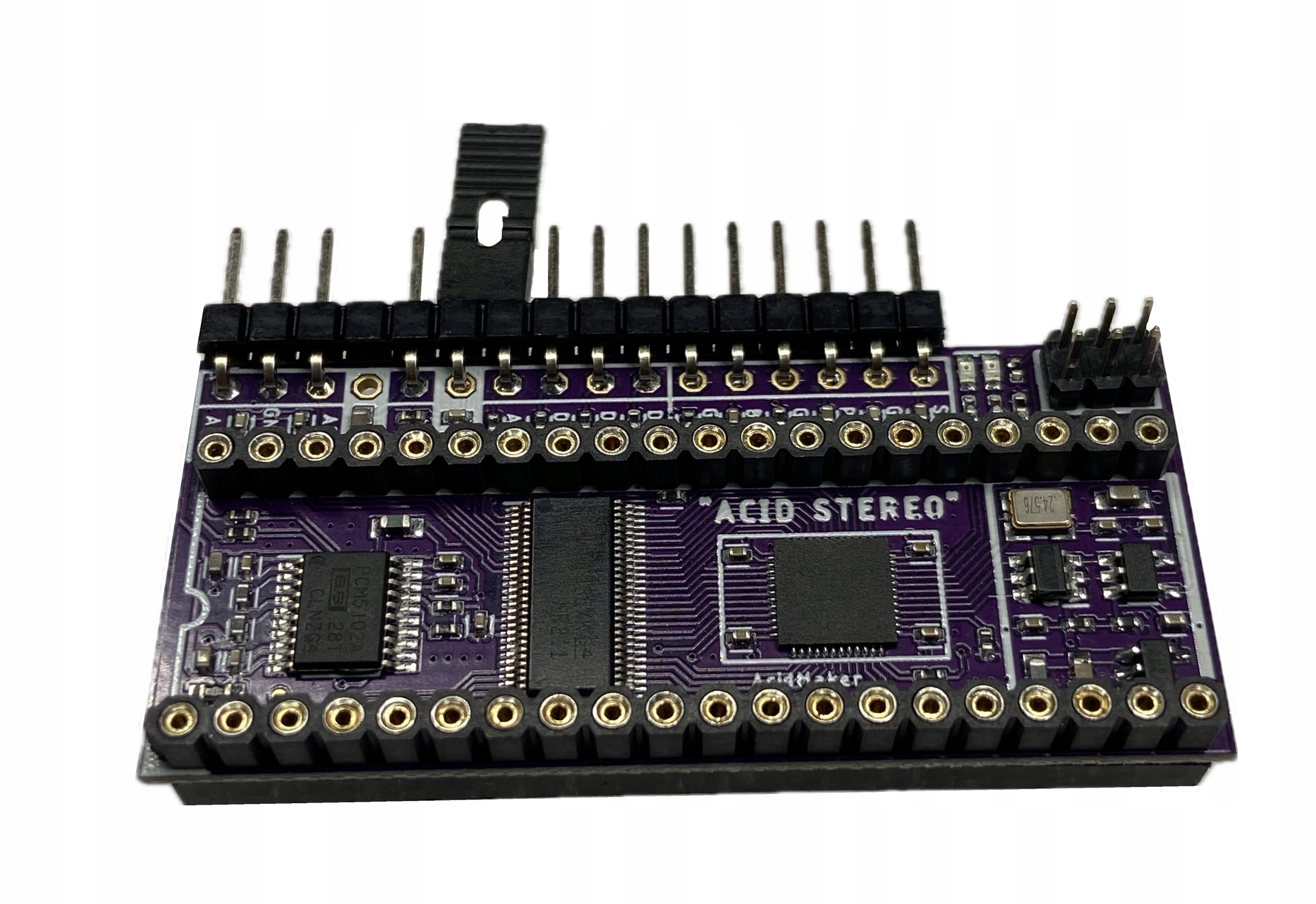

ACID STEREO ma wiele wejsc/wyjsc (opisane na pcb)

• A4 - linia adresowa (obecna w wielu miejscach wewnątrz Atari - np. pin 13 procesora)
• Bell - dźwięk GTIA - pin 15 GTIA
• Dxx - strona adresowa dla COVOX // D6xx lub D7xx - ls138//
• Di1 -  podlaczone do masy lub do ultimate wylaczaja tryb STEREO dla produkcji MONO (domyslny)
• Di2 - podlaczone do masy lub do ultimate wylaczaja tryb  COVOX_MASTER_SOUND (domyslny)
• SIO - wejście audio SIO
• PBI - wejście audio PBI

Ostrzeżenie (pol zartem, pol serio):

• ACID STEREO jest niebezpiecznie imponujący!
• Ostrożnie — ryzyko poparzenia kwasem i wielogodzinnego szoku!

Jak to wogóle gra ?

a prosze bardzo:

• https://youtu.be/MxX2CcokqQM
• https://youtu.be/Bo9QkutS3Zc
• https://youtu.be/PtKGwD9VoTM
• https://youtu.be/XpqfDCpjml4
• https://youtu.be/7Dl2a6eKM2c

⚙️ POWAŻNE OSTRZEŻENIA

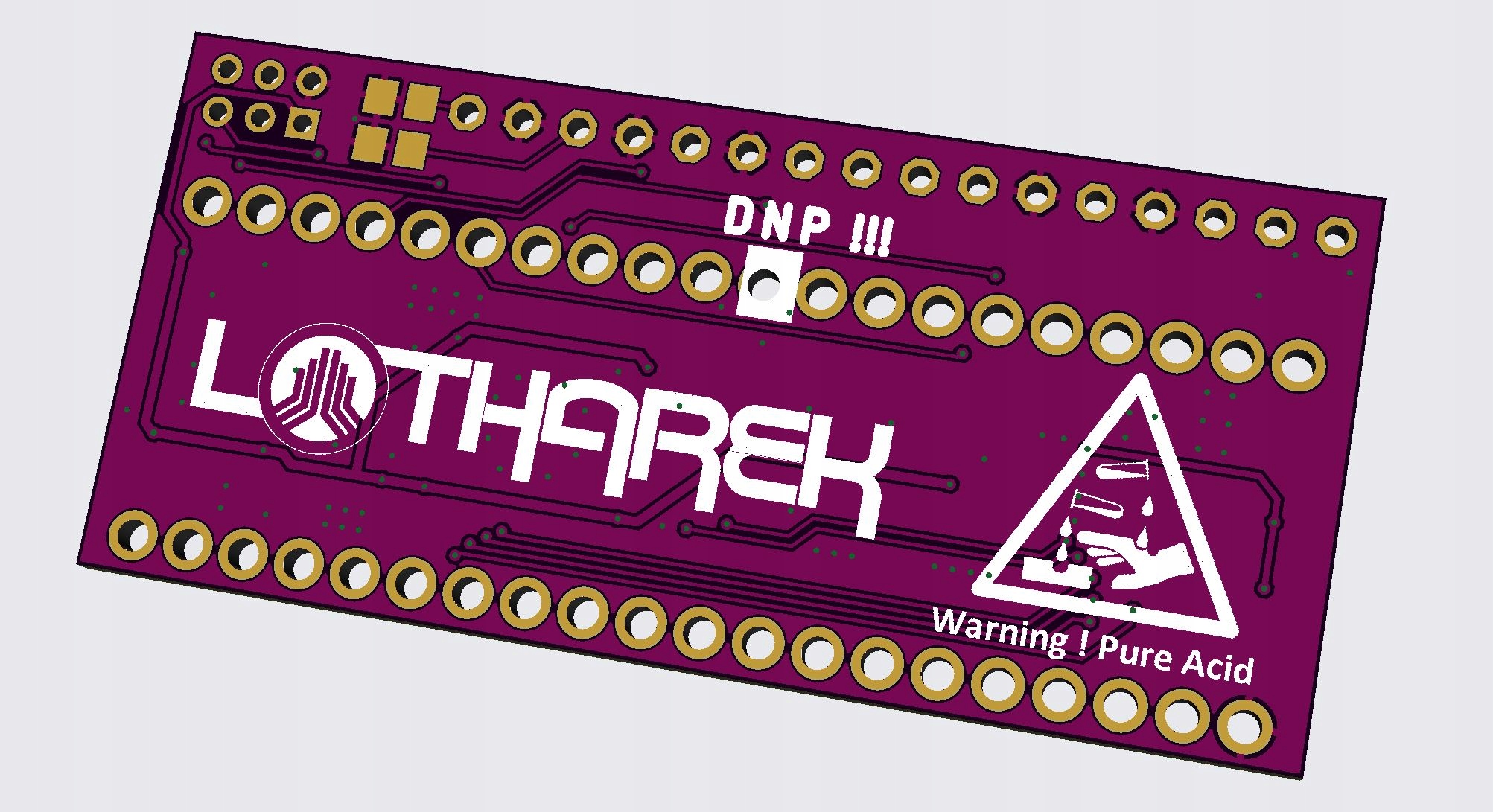

• Grubość płytki PCB ≈ 1 mm. Pin 31 jest celowo niepodłączony! Sprawdź dokładnie, czy jest on odizolowany od płytki PCB Atari.

Zawartość opakowania:

• modulik

Czas instalacji:

• maszPOKEYA w podstawce - 20 sekund
• nie masz POKEYA w podstawce... z 10 razy dluzej ;-)

MANUAL / JAK TO ZAINSTALOWAC:

• Wyciagnij/wylutuj POKEYA z plyty ATARI /CO12294/
• WLUTUJ MODUL DO PŁYTY (PIN 1 - uwazaj !

UWAGA !

• Wysyłki zaczynam od 13 listopada !
• Ostatnie szlify nad firmwarem w trakcie
• Produkt nowy, zaprojektowany w POLSCE, wyprodukowany w smd.lotharek.pl - tez w Polsce
• Nie, nie bedzied sidow, innych wynalazków - to JEST ATARI a nie MIST
• Moduł jest dostarczany ze zworka miedzy pinami A4 i masa. Oznacza to, ze podstawowa funkcjonalność juz Ci działa.
• Produkcje mono zaczna gra w stereo /oczywiscie na wyjsciu audio stereo/.
• Dalsze etapy instalacji sa opisane w manulu dostepnym pod adresem: https://lotharek.pl/productdetail.php?id=426#files.
• Uwaga ! INSTRUKCJA Z OBRAZKAMI, ale komentarze w j. angielskim. Nie zgdzasz sie z tym, nie kupuj.
