Komplet rurowej ochrony przeciwśniegowej do dachówki betonowej lub ceramicznej typ LN1

• Długość zestawu ochrony śniegowej: 300 cm
• Kolor: Antracyt - RAL 7016
• Ilość rzędów rur: 2
• Ilość uchwytów: 5
• Materiał: ocynkowana ogniowo oraz lakierowana proszkowo stal

Opis kompletu

Komplet składa się z:

• Rura śniegowa o długości 1 m: 6 szt.
• Kompozytowy łącznik rury: 4 szt.
• Pojedynczy uchwyt rury śniegowej: 5 szt.
• Stoper rury, zabezpieczający przed wysunięciem: 4 szt.
• Zaślepka rury: 4 szt.
• System mocowania - wkręt ciesielski 6x50 mm z łbem stożkowym T30: 5 szt.

Zastosowanie: Stosowany do zatrzymywania warstwy śniegu na dachach pokrytych dachówką.

Materiał: Rura o średnicy 30 mm wykonana z ocynkowanej stali polakierowanej proszkowo. Uchwyt wykonany jest z blachy stalowej ocynkowanej ogniowo oraz polakierowanej o szerokości 30 mm i grubości 4 mm.

Rodzaj pokrycia: Komplet na dach spadzisty, pokryty dachówką betonową lub ceramiczną, a także do karpiówki układanej w łuskę. Wersja "LN" uchwytów do dachówki charakteryzuje się łatwiejszym sposobem montażu, gdyż nie jest wymagana dodatkowa łata pomocnicza. Jej zastosowanie jest zalecane wyłącznie gdy ochrona będzie pracować w górnym zakresie wytrzymałości.

Płotek przeciwśniegowy a liczba potrzebnych uchwytów

Wytrzymałość uchwytów ochrony przeciwśniegowej

• Pojedynczy uchwyt ochrony przeciwśniegowej wytrzymuje nacisk minimum 160 kg
• Wytrzymałość uchwytu jest definiowana w najbardziej niekorzystnych warunkach

Zalecana liczba uchwytów w zestawach płotków i rur przeciwśniegowych

• Optymalna odległość pomiędzy uchwytami na większości dachów to 40-50 cm
• Odległość pomiędzy uchwytami można zmniejszać dla osiągnięcia większych wytrzymałości
• Maksymalna odległość między nimi nie powinna być większa niż 80 cm

Jaki nacisk wytrzyma zestaw płotka lub rury przeciwśniegowej?

• do 160 kg/mb przy zastosowaniu 1 uchwytu na 1 mb
• do 320 kg/mb przy zastosowaniu 2 uchwytów na 1 mb
• do 480 kg/mb przy zastosowaniu 3 uchwytów na 1 mb
• do 640 kg/mb przy zastosowaniu 4 uchwytów na 1 mb
• do 800 kg/mb przy zastosowaniu 5 uchwytów na 1 mb

Podstawowe zasady montażu płotków i rur przeciwśniegowych

• Równomierne podparcie płotków/rur przeciwśniegowych zapewnia optymalne rozłożenie obciążenia.
• Przekroczenie zalecanych odległości powoduje ryzyko odkształceń lub uszkodzeń, co stanowi zagrożenie dla osób i mienia.
• Odpowiedni dobór liczby uchwytów w zależności od warunków montażu
• Zadbanie o prawidłowe zamontowanie uchwytów do dachu

Rodzaje śniegu i jego waga:

• świeży śnieg o grubości 20 cm: 20 kg/m2
• odleżały śnieg (kilka godzin do kilku dni) o grubości 20 cm: 20-40 kg/m2
• zleżały śnieg (kilka tygodni lub miesięcy) o grubości 20 cm: 40-80 kg/m2
• mokry śnieg o grubości 20 cm: powyżej 80 kg/m2

Waga pokrywy śnieżnej a nachylenie dachu:

• Ciężar działający na ochronę przeciwśniegową zależy od kąta nachylenia dachu - im mniejszy kąt, tym mniejszy nacisk
• Przykładowo, przy kącie 20° i wadze śniegu 160 kg, nacisk wynosi ok 55 kg, a przy kącie 40° nacisk wzrasta do ok. 100 kg

Nośność standardowych zestawów (przykłady):

• Zestaw TC.224.LN1.8017 o długości 200 cm, z 4 uchwytami osiąga wytrzymałość 320 kg/mb. Po dołożeniu 2 dodatkowych uchwytów wytrzymałość wzrasta do 480 kg/mb.
• Zestaw TC.325.RABEK.9006 o długości 300 cm, z 5 uchwytami osiąga wytrzymałość 266 kg/mb). Po dołożeniu 3 dodatkowych uchwytów wytrzymałość wzrasta do 427 kg/mb.

Uwaga! Powyższe informacje są wynikiem zebranych informacji oraz naszego doświadczenia. Nie można powyższych informacji traktować jako instrukcji montażu. Stosowanie ochrony przeciwśniegowej powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu, z uwzględnieniem wymagań Polskich Norm i obowiązujących przepisów techniczno-budowlanych. Aby dodać do zestawu dodatkowe wsporniki, skorzystaj z elementów pojedynczych.

В состав комплекта входит

Dostępne kolory:

• RAL 3004 – Wiśniowy
• RAL 3009 – Kasztanowy
• RAL 3011 – Czerwony
• RAL 6020 – Ciemny zielony
• RAL 7016 – Antracytowy - ten kupujesz na tej aukcji
• RAL 7024 – Grafitowy
• RAL 8004 – Ceglasty
• RAL 8017 – Brązowy
• RAL 9005 – Czarny
• RAL 9006 – Srebrny (kolor ocynku)

Powłoka ochronna

Ze względu na narażenie elementów ochrony przeciwśniegowej na liczne czynniki korozyjne, standardowo wszystkie elementy poddawane są procesowi cynkowania ogniowego, co znacznie zwiększa trwałość produktu. Cynkowanie ogniowe jest wymagane dla produktów mających zachować zgodność z obowiązującymi przepisami i normami. Przestrzegamy przed zastosowaniem elementów cynkowanych galwanicznie (elektrolitycznie), które mają bardzo słabą odporność na korozję.

Cynkowanie ogniowe polega na zanurzeniu metalowego elementu w gorącym, ciekłym cynku o temperaturze ok. 450°C. W trakcie kąpieli następuje przenikanie atomów cynku w zewnętrzną warstwę stali. W wyniku tego procesu powstaje powierzchniowy stop żelazo-cynk, tworzący po ostudzeniu warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków, może sięgać nawet 100 lat.

Elementy cynkowane ogniowo różnią się od tych cynkowanych galwanicznie już na pierwszy rzut oka. Powierzchnia cynkowana galwanicznie jest błyszcząca i gładka - elementy są wyjątkowo estetyczne. Natomiast cynkowane ogniowo w zależności od zastosowanej technologii, mogą być matowe lub delikatnie błyszczące oraz zawierać różnego rodzaju skazy. Skazy te nie są błędem w procesie cynkowniczym. Niestety w przypadku lakierowanych proszkowo elementów ochrony przeciwśniegowej, zastosowana technika cynkowania nie będzie widoczna na pierwszy rzut oka. Warto elementy zakupić od sprawdzonych i pewnych dostawców, którzy dostarczą detale wyprodukowane zgodnie z obowiązującymi przepisami.

Cynkowanie ogniowe

• Odporność na korozję: bardzo wysoka
• Grubość warstwy cynkowej 50 µm - 150 µm
• Dokładność pokrycia: niska
• Końcowa jakość i jednorodność obróbki: niska

Cynkowanie galwaniczne

• Odporność na korozję: niska
• Grubość warstwy cynkowej 10 µm - 30 µm
• Dokładność pokrycia: średnia
• Końcowa jakość i jednorodność obróbki: średnia

Ochrona przeciwśniegowa oferowana jest w wersji malowanej proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL.

Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140°C - 200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Zalety malowania proszkowego:

• gładka, bez spękań i zacieków powłoka,
• działania antykorozyjne (wspomaga proces ochrony antykorozyjnej cynkowania ogniowego o dodatkowe 10 lat),
• odporność na uszkodzenia mechaniczne,
• odporność termiczna,
• wysoka odporność na działania czynników chemicznych,
• nieszkodliwość dla środowiska.

Czym różni się typ montażu wspornika Standard od LN?

Zestawy do dachówek betonowych i ceramicznych posiadają dwa możliwe typy montażu. Zestawy posiadające uchwyty w wersji Standard wymagają zastosowania dodatkowej łaty pomocniczej, natomiast uchwyty LN wyróżniają się prostszą konstrukcją i łatwiejszym montażem.

Poniżej przedstawiamy zdjęcia z montażu, aby dobrze zilustrować różnice. Montaż uchwytów rurowej ochrony przeciwśniegowej jest identyczny jak montaż uchwytów płotków przeciwśniegowych.

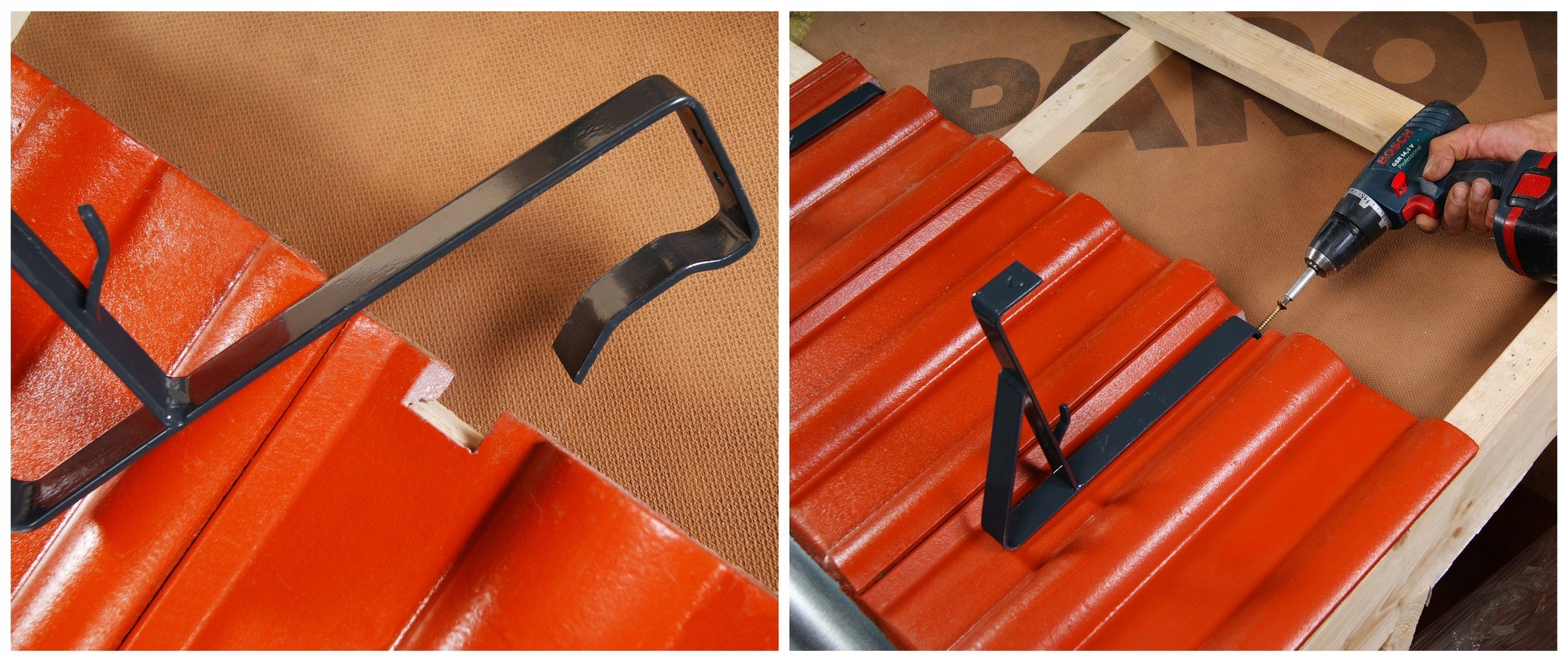

• Монтаж держателя типа Стандарт:

• Монтаж держателя типа LN:

Montaż

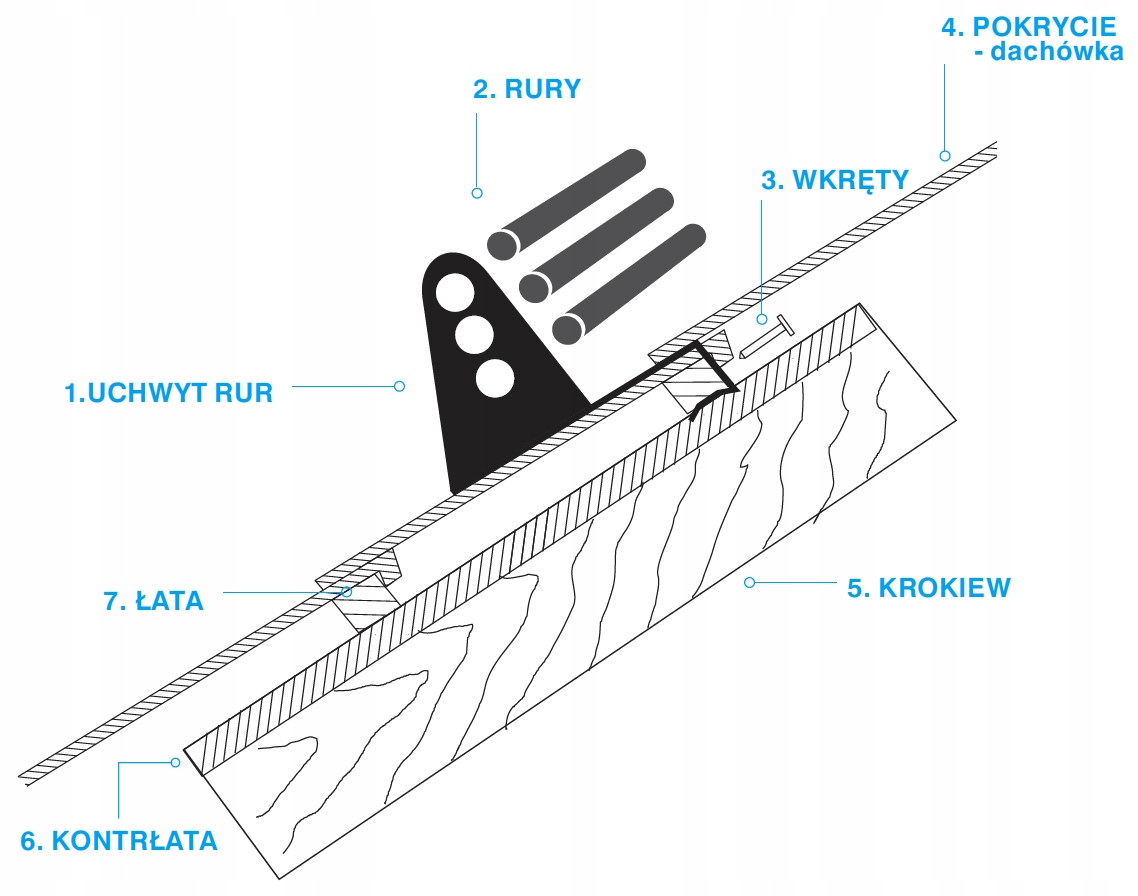

Komplet systemu rur przeciwśniegowych DZLN1 składa się z:

• uchwytów z 1, 2 lub 3 otworami (1)
• rur przeciwśniegowych (2)
• wkrętów do mocowania uchwytu do konstrukcji dachowej
• stoperów rurowych - służących do zabezpieczenia przed wysunięciem rury z uchwytu
• zaślepek rury o funkcji estetycznej
• kompozytowych łączników rury do łączenia rur w dłuższe odcinki

Prosty i szybki montaż uchwytu LN nie wymaga stosowania łaty pomocniczej. Montaż zestawu należy wykonać na wysokości murłaty lub w odległości nie większej niż 800 mm od niej.

W pierwszej kolejności montujemy uchwyt rurowy (1) zaczepiając go o łatę (7) i dachówkę w jej górnej części. W dachówce, na której leży uchwyt zaleca się wykonanie wycięcia w kształcie "U" tak aby "zaczep" uchwytu oparty był o łatę a nie o grzbiet dachówki.

Do montażu stosujemy wkręty do drewna z łbem stożkowym o wymiarach minimalnych Ø 6 mm x 50 mm. Przed przykręceniem można wstępnie nawiercić otwór o średnicy mniejszej niż średnica wkręta, tak aby zapobiec pękaniu drewna.

W dachówce z następnego rzędu, przykrywającej uchwyt, należy zeszlifować zamek na szerokość wspornika powiększoną o ok. 1 cm, co wyeliminuje efekt unoszenia dachówek.

Montaż rur do uchwytu odbywa się poprzez wsunięcie ich w otwory wspornika i nie wymaga stosowania połączeń śrubowych.

Ilość uchwytów potrzebnych do zamontowania rur zależy od wymaganej wytrzymałości zestawu na nacisk śniegu. Ta zależność jest uwarunkowana wieloma czynnikami i rośnie wraz z kątem nachylenia dachu, długością połaci, lokalizacją geograficzną itp.
