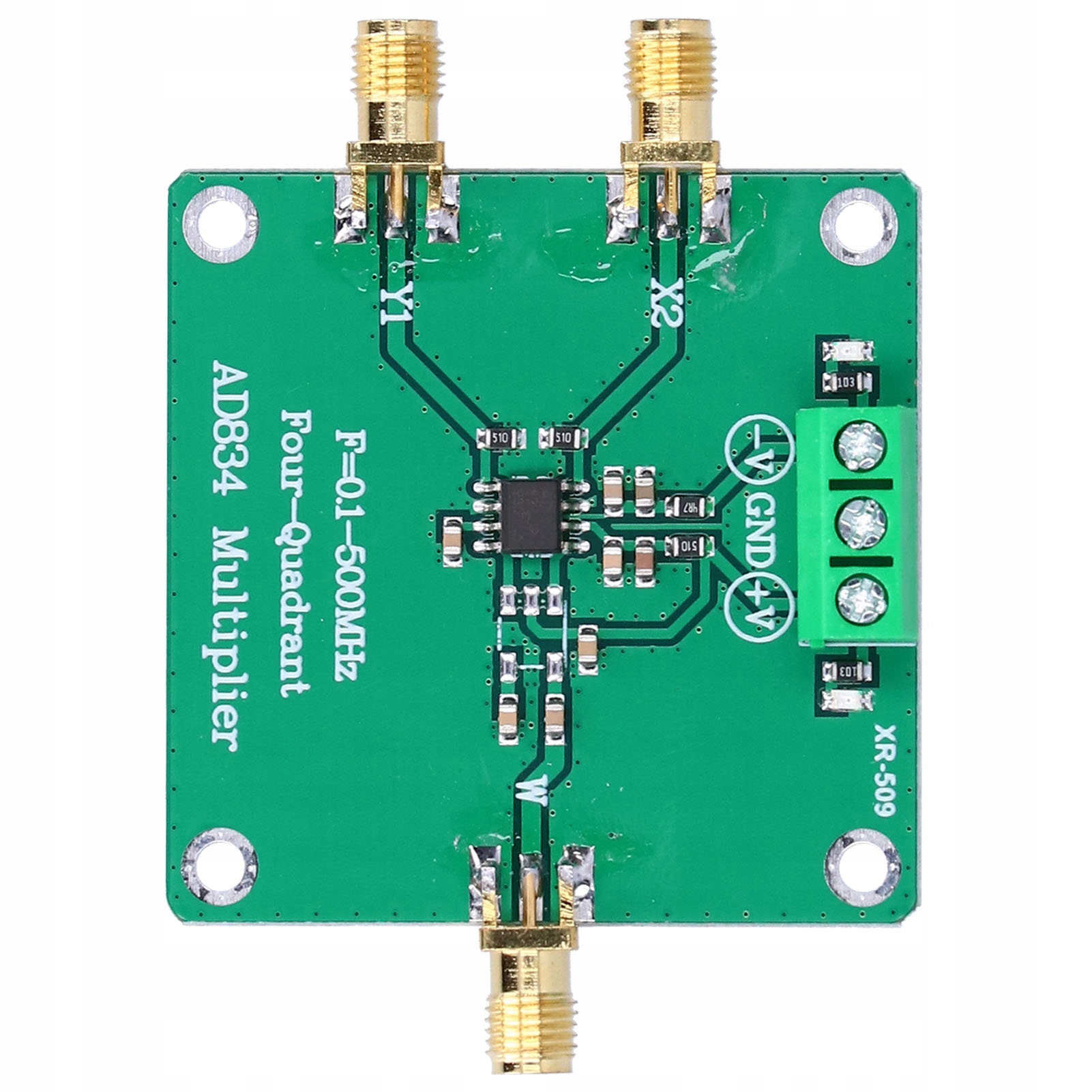

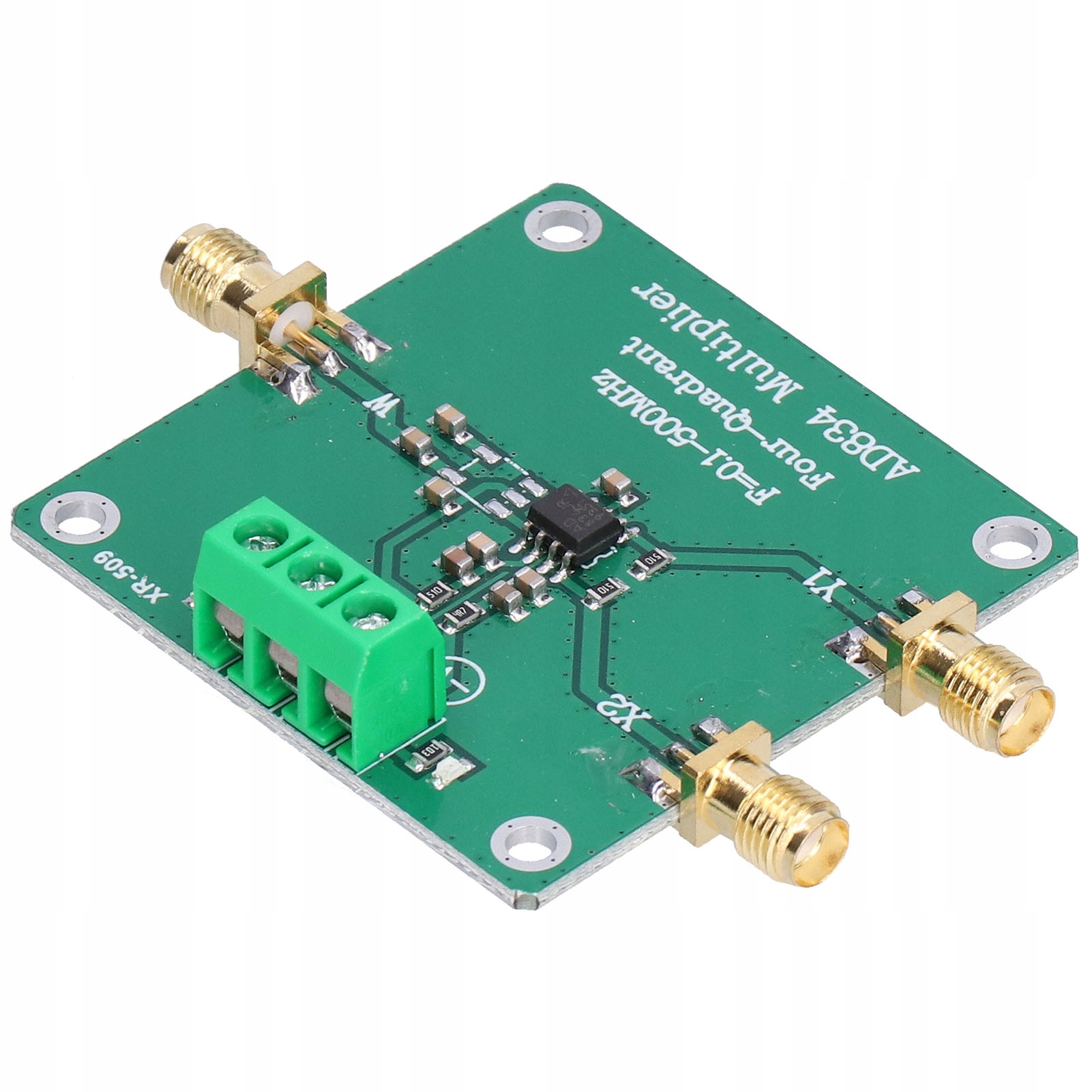

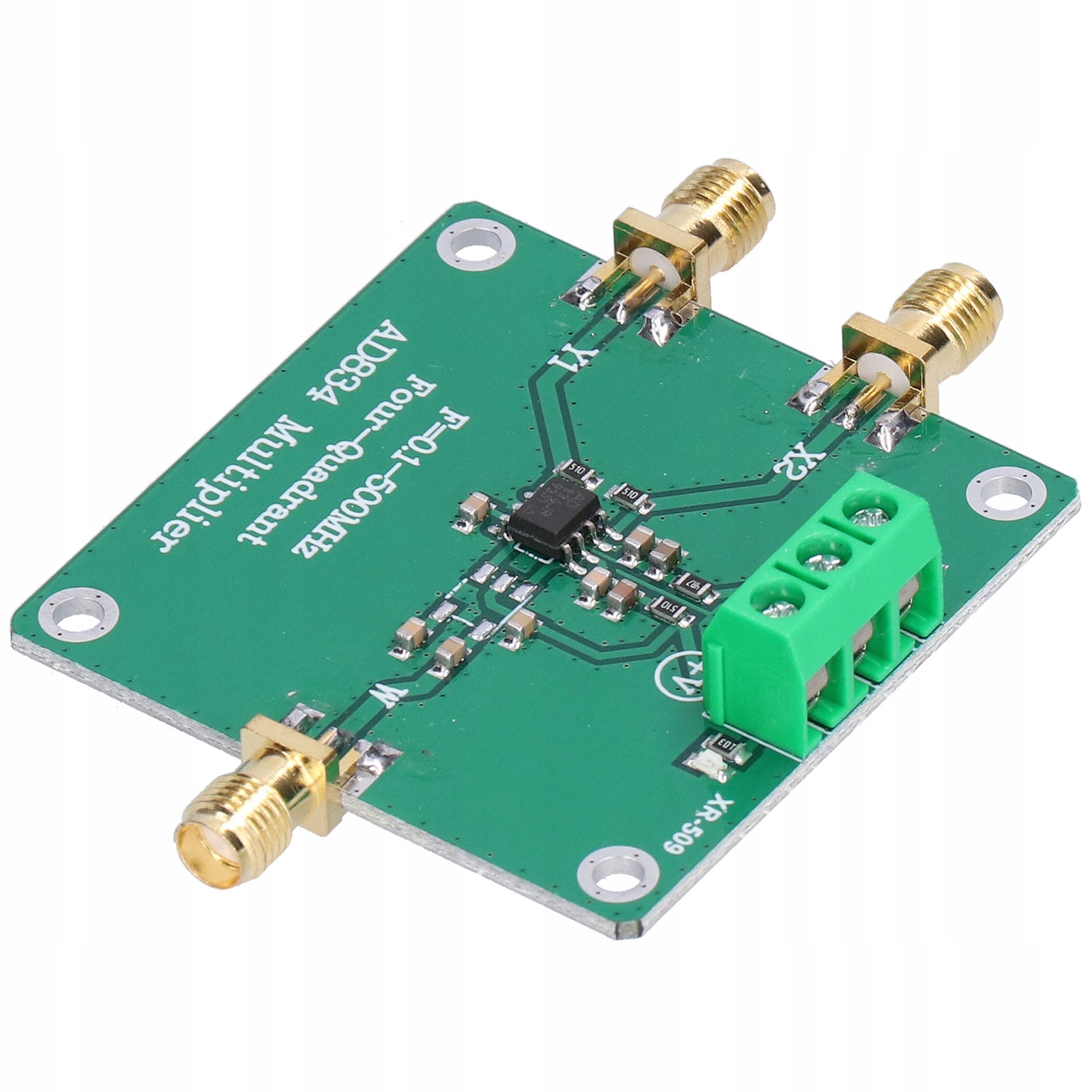

Moduł miksujący RF PCB 4-kwadrantowy moduł mnożnika analogowego W5

Funkcja:

1. Specjalna konstrukcja: Wyjście tylne modułu wykorzystuje balun różnicowy do konstrukcji z pojedynczym zakończeniem, która może skutecznie tłumić harmoniczne

2. Efekt łączenia różnic: moduł może odtwarzać bardzo dobry efekt kombinacji różnicowej, dzięki czemu sygnał wyjściowy jest symetryczny

3. Szerokie pasmo robocze: Robocze pasmo w obwodach przetwarzania sygnału, takich jak miksery i filtry, przekroczyło 500 MHz, co czyni go najszerszym analogowym mnożnikiem

4. Szerokie zastosowanie: 4-kwadrantowy mnożnik analogowy jest ważnym elementem nowoczesnych systemów przetwarzania sygnału i jest szeroko stosowany w pętlach synchronizacji fazowej

5. Wykonane z PCB: Moduł miksera wykonany jest z doskonałej PCB, aby zapewnić dobre przepuszczanie dużych i małych prądów

Specyfikacja:

• Typ artykułu: Moduł miksera
• Model: AD834
• Materiał: PCB
• Napięcie zasilania: ±5 V (konfiguracja domyślna)
• Impedancja wejściowa: 50Ω
• Impedancja wyjściowa: Wysoka impedancja (można podłączyć do 50 Ω)
• Prąd zasilania: ±30mA
• Szerokość pasma roboczego: 0,1-500 MHz

Lista pakietów:

• 1 x moduł miksera
