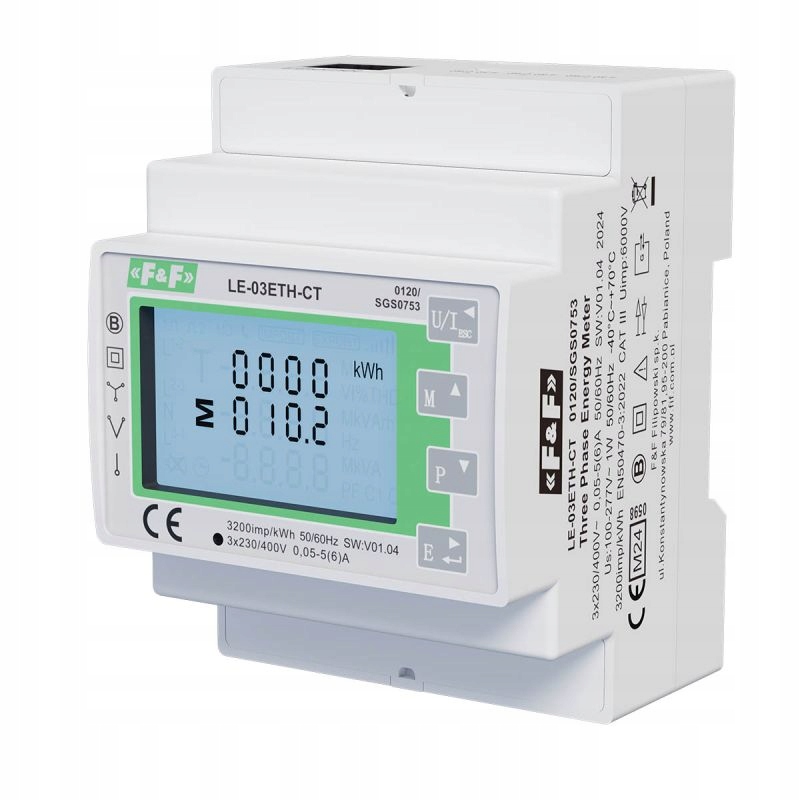

F&F LE-03ETH-CT LICZNIK ENERGII 3F 5A MID 2-KIERUNKOWY PÓŁPOŚREDNI ETHERNET

Przeznaczenie

LE-03ETH CT jest elektronicznym, wielofunkcyjnym, certyfikowanym (deklaracja MID) licznikiem energii elektrycznej, przystosowanym do pomiarów w układzie półpośrednim (z wykorzystaniem przekładników prądowych) lub pośrednim (z wykorzystaniem przekładników napięciowych i prądowych). Licznik przystosowany jest do zdalnego odczytu poprzez wbudowany port komunikacyjny Ethernet i obsługę protokołu Modbus TCP.

Funkcje

• Przeznaczony do pomiarów w układach 1-fazowych i 3-fazowych (3- i 4-przewodowych);
• 2-kierunkowy pomiar energii czynnej oraz biernej (import oraz eksport);
• Obsługa przekładników prądowych 1 A i 5 A o przełożeniu od 1 do 9999;
• Obsługa przekładników napięciowych w zakresie 100÷500 V i przełożeniu od 1 do 9999;
• Wskazanie kWh/kvar (pobrana/oddana);
• Wskazania parametrów sieci;
• Posiada certyfikat MID;
• Port Ethernet;
• Protokół Modbus TCP;
• Podświetlany, wielofunkcyjny wyświetlacz LCD;
• Możliwość zabezpieczenia konfiguracji licznika hasłem.

Mierzone wartości

• Energia czynna pobrana/oddana AE+/AE-[kWh]
• Energia bierna pobrana/oddana RE+/RE-[kvarh]
• Napięcia fazowe U1, U2, U3[V]
• Prądy fazowe I1, I2, I3[A]
• Częstotliwość F[Hz]
• Moc czynna P[W]
• Moc bierna Q[var]
• Moc pozorna S[VA]
• Współczynnik mocy cosϕ
• Harmoniczne THD %
• Zapotrzebowanie na moc i prąd kW, kvar, kVA, I

Program serwisowy LE Config

Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika. Program bezpłatny do pobrania ze strony producenta.

Do komunikacji PC-LE wymagany konwerter USB CN-USB-485 nabywany osobno.

Specyfikacja

• Indeks: LE-03ETH-CT
• Napięcie zasilania: 85÷275 V AC
• Napięcie znamionowe: 3×230/400 V
• Minimalny prąd mierzony: 0,02 A
• Prąd bazowy: 3×5 A
• Prąd maksymalny: 3×6 A
• Częstotliwość znamionowa: 50 Hz
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0÷9999999,9 kWh
• Porty komunikacyjne: Ethernet
• Protokół komunikacyjny: Modbus TCP
• Sygnalizacja sczytywania: LED czerwona
• Przeciążalność: 20×Imax/0,5 s
• Izolacja: 4 kV/1 min.; 6 kV/1,2 μs
• Przyłącze: Zaciski śrubowe 2,5 mm²
• Temperatura pracy: -40÷70°C
• Wymiary: 4 moduły (70 mm)
• Montaż: Na szynie 35 mm
• Stopień ochrony: IP51
• Kategoria pomiarowa (CAT): III
• Dokładność pomiaru - energia czynna (EN504070-3:2022): Klasa B
• Dokładność pomiaru - energia bierna (IEC62053-23): Klasa 2
• Dokładność pomiaru - napięcie: 0,5%
• Dokładność pomiaru - prąd: 0,5%
• Dokładność pomiaru - częstotliwość: 0,2%
• Dokładność pomiaru - współczynnik mocy: 1%
• Dokładność pomiaru - moc czynna i bierna: ±1%
• Zakres pomiarowy napięć fazowych (1p2w i 3p4w): 100÷276 V AC
• Zakres pomiarowy napięć międzyfazowych (3p3w): 172÷480 V AC
• Moc wejść prądowych: Mniej niż 1 VA
• Adres IP (domyślnie): 192.168.1.200
• Port: 502
• Maska podsieci: 255.255.255.0
• Brama: 192.168.1.1
• DHCP (domyślnie): Wyłączony

MeternetPRO

Program MeternetPRO (licencja nabywana osobno) umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej

Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
