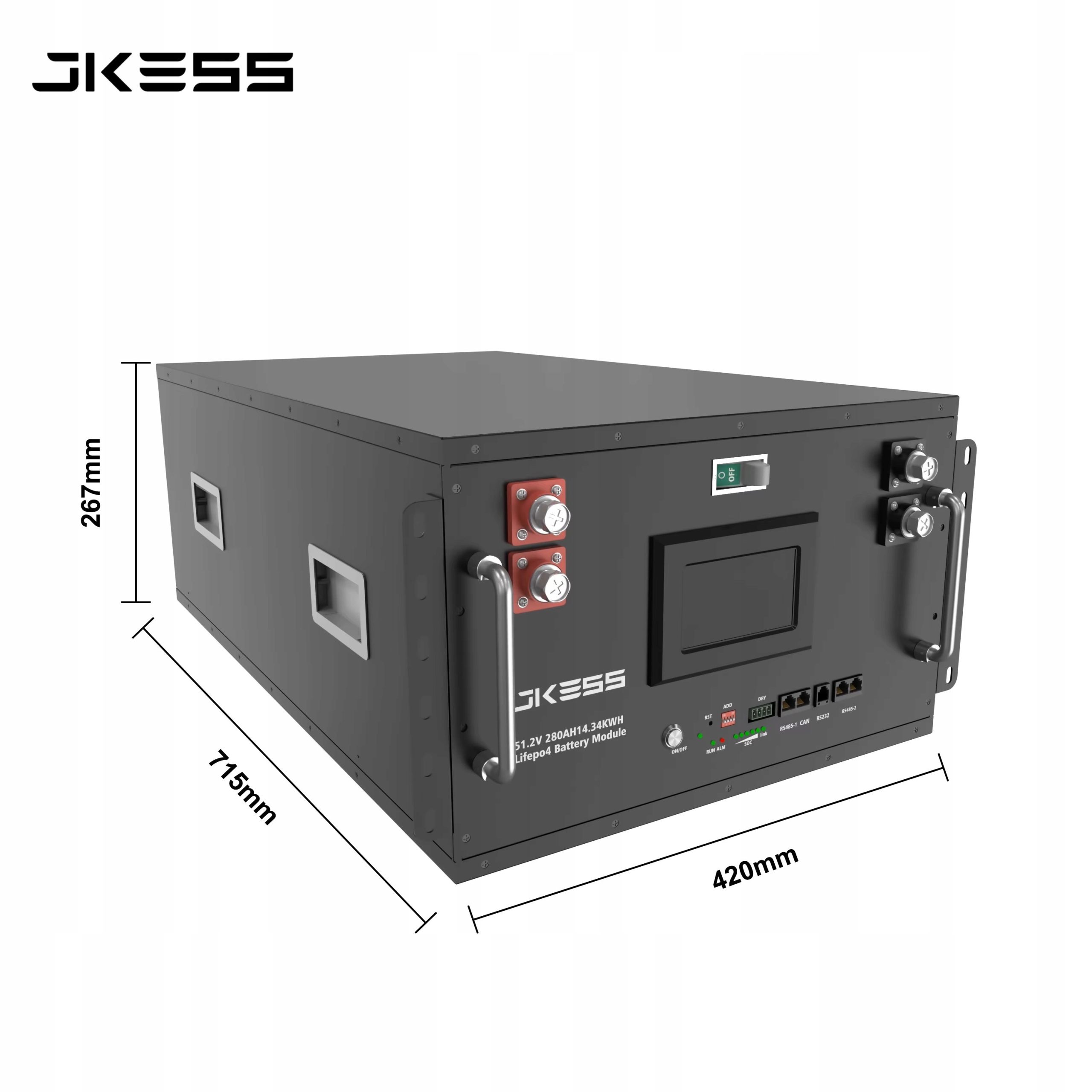

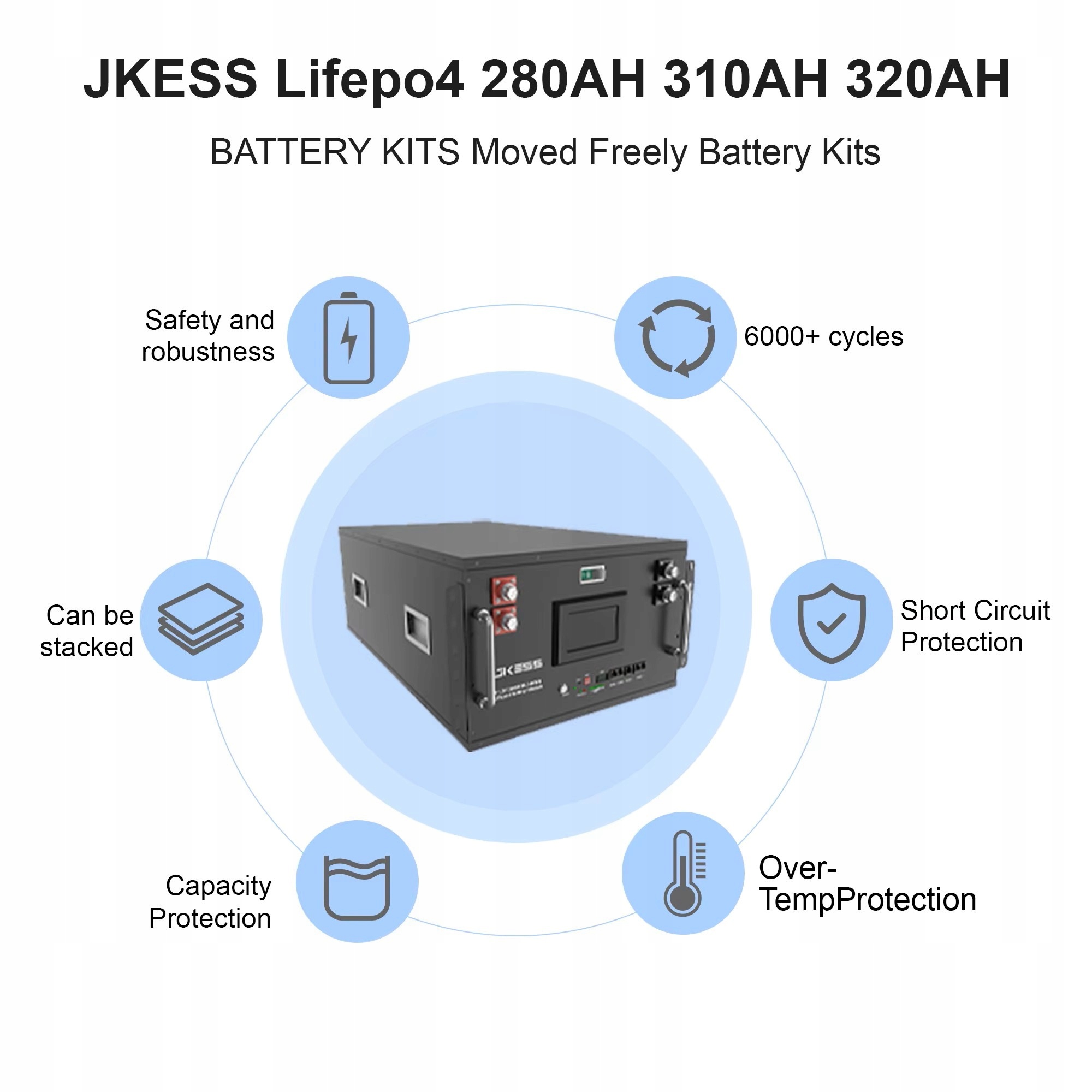

Obudowa do magazynu energii 15kWh JKESS pozioma

Obudowa magazynu energii dostosowana do 16 ogniw LiFePO4 280-314Ah.

Umożliwia łatwe i bezpieczne zbudowanie magazynu energii 16S1P 48V lub 8S2P 24V.

Wersja pozioma oryginalnej obudowy firmy JK (producent BMS). Przygotowana do montażu BMS JK z serii Inverter V19 i ekranu cało szklanego 4,3".

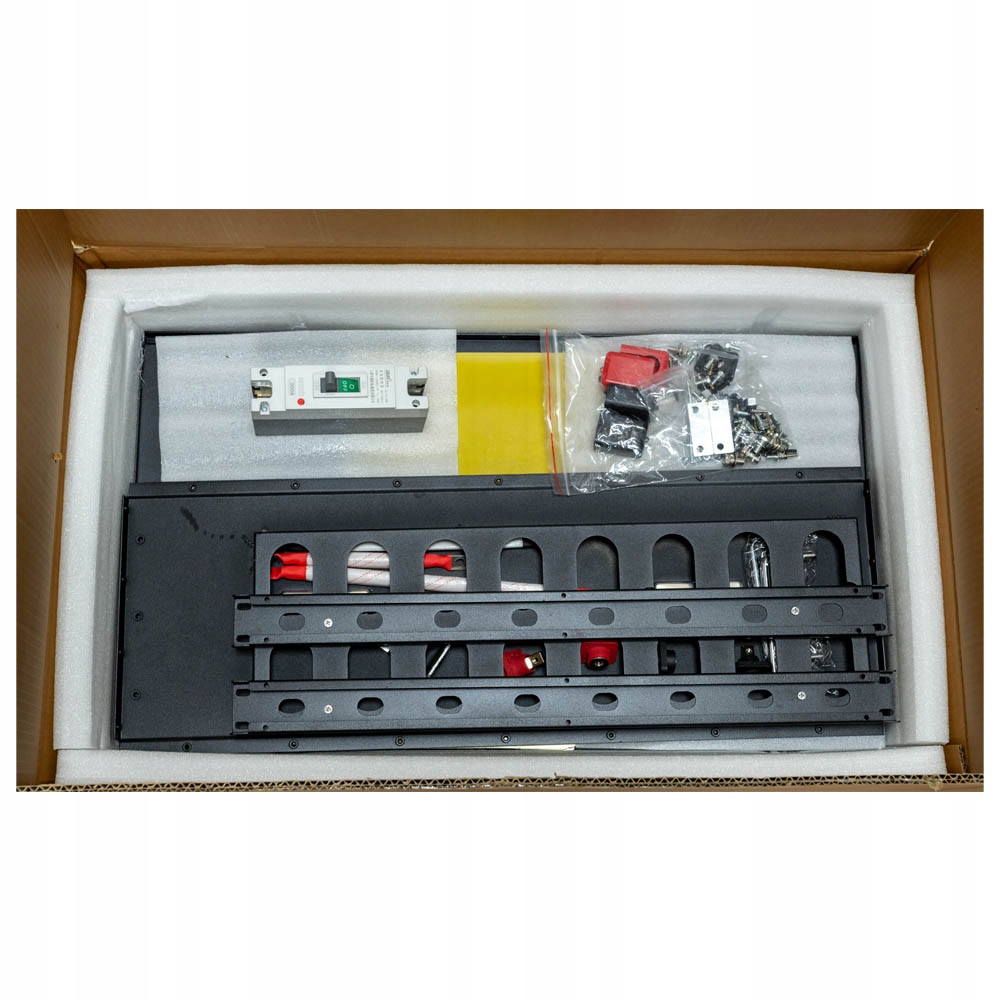

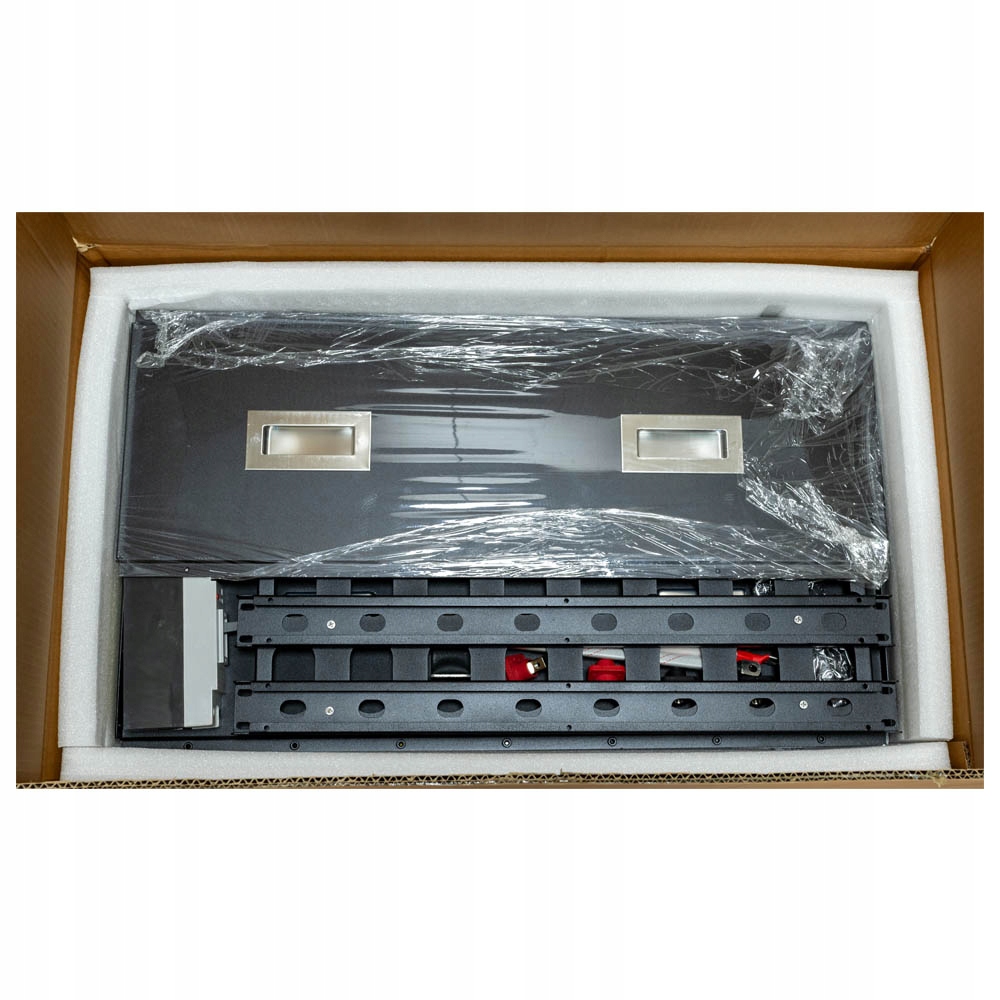

Obudowa dostarczana jest jako zestaw elementów blaszanych do samodzielnego montażu.

Wszystkie elementy metalowe pokryte są matowym lakierem proszkowym.

Ogniwa, ekran, BMS i płytka komunikacyjna nie są elementami zestawu obudowy. Na zdjęciach pokazane są w celach poglądowych, należy dokupić je oddzielnie.

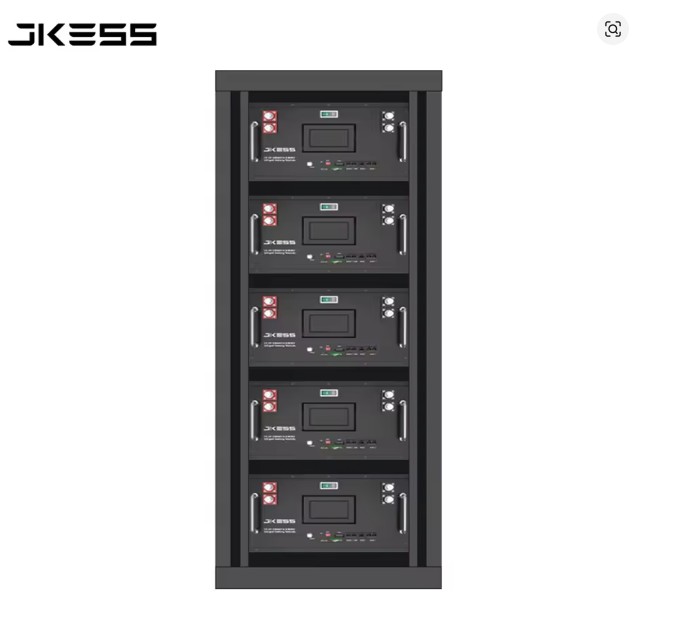

Wszystkie elementy przyłaczeniowe znajdują sie na przednim panelu. Dlatego obudowa może byc łatwo stosowana do montażu na regałach lub szafach typu Rack.

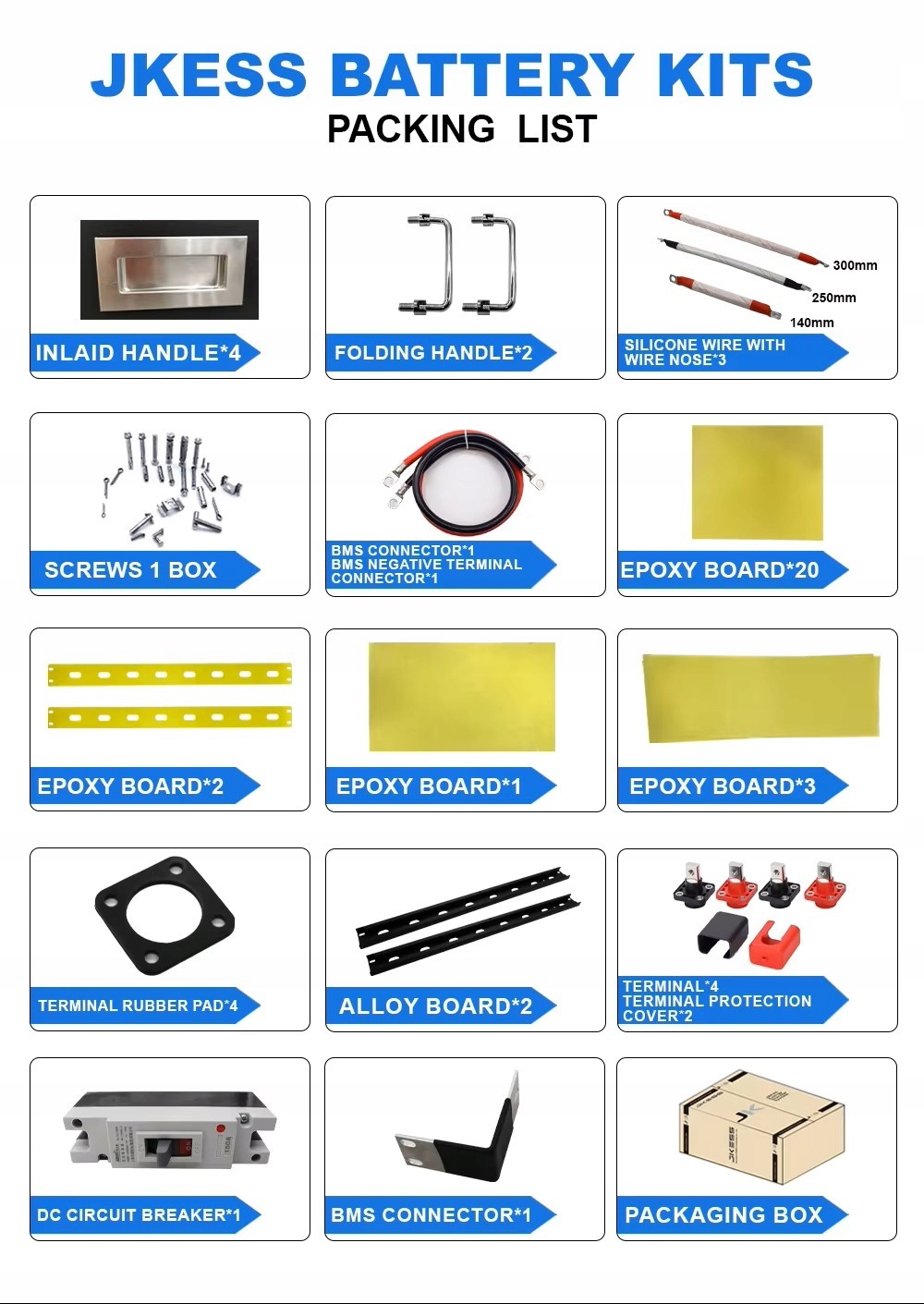

W skład zestawu obudowy wchodzą:

• Obudowa, wraz z mechanizmem mocowania i kompresji ogniw
• Przekładki izolujące boczne 3szt.
• Przekładki izolujące tył i przód 2szt.
• Przekładka izolująca dolna 1szt.
• Izolatory ogniw 16szt.
• Złącza prądowe (+) i (-) i zestaw przewodów łączących.
• Bezpiecznik 150A.
• Komplet śrub i nakrętek
• Uchwyty do podnoszenia
• Uchwyty do wyciagania

Do zmontowania kompletnego magazynu energii będą jeszcze potrzebne:

• Ogniwa 280-320Ah 16szt.
• Busbary łączące ogniwa (14szt. długi 1 szt. krótki)
• Gumy izolatorów ogniw (14szt. opcjonalnie)
• BMS JK z serii Inverter
• Ekran LCD 4,3" -nowa wersja
• Końcówki oczkowe przewodów pomiarowych BMS 17szt.
