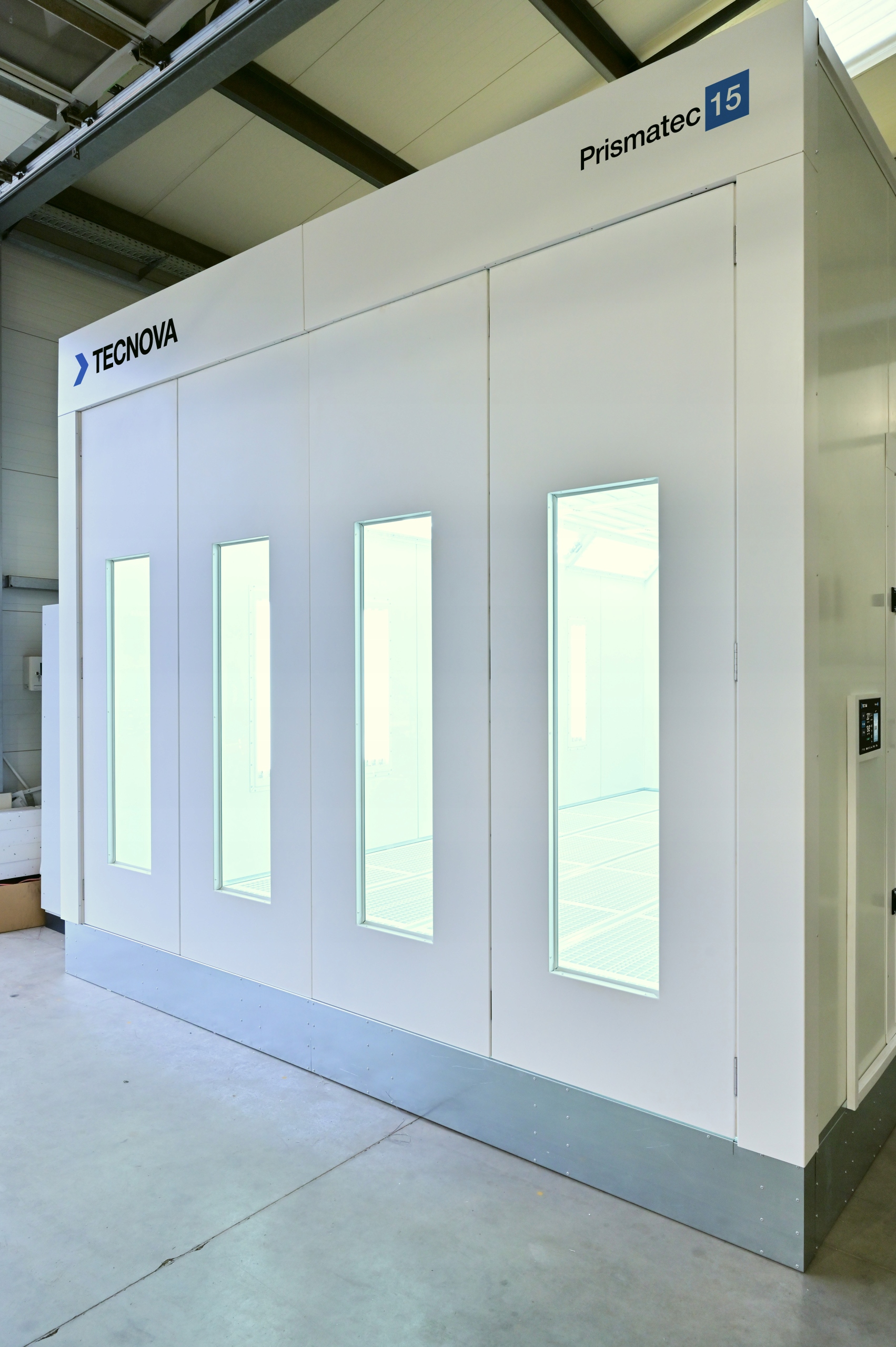

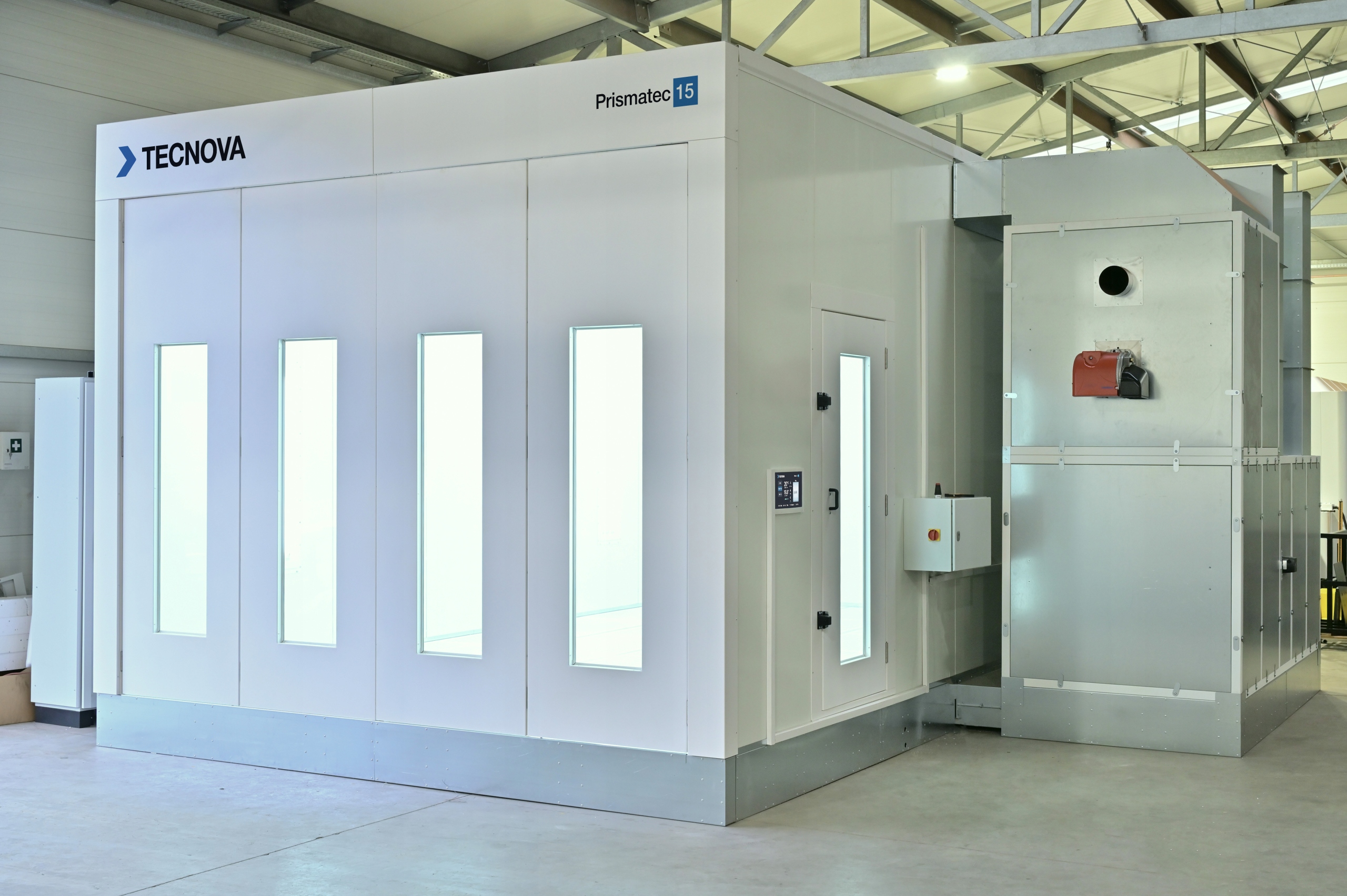

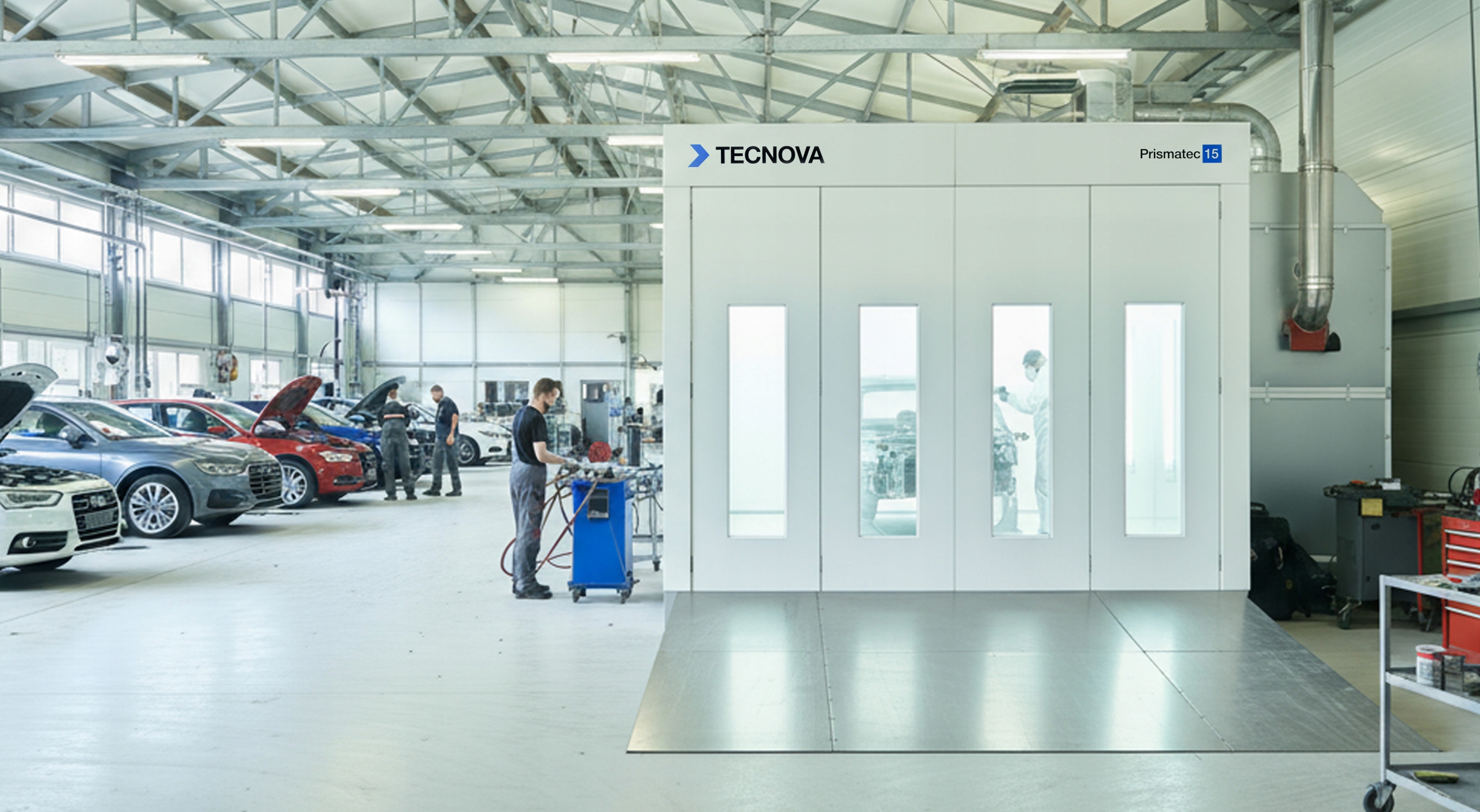

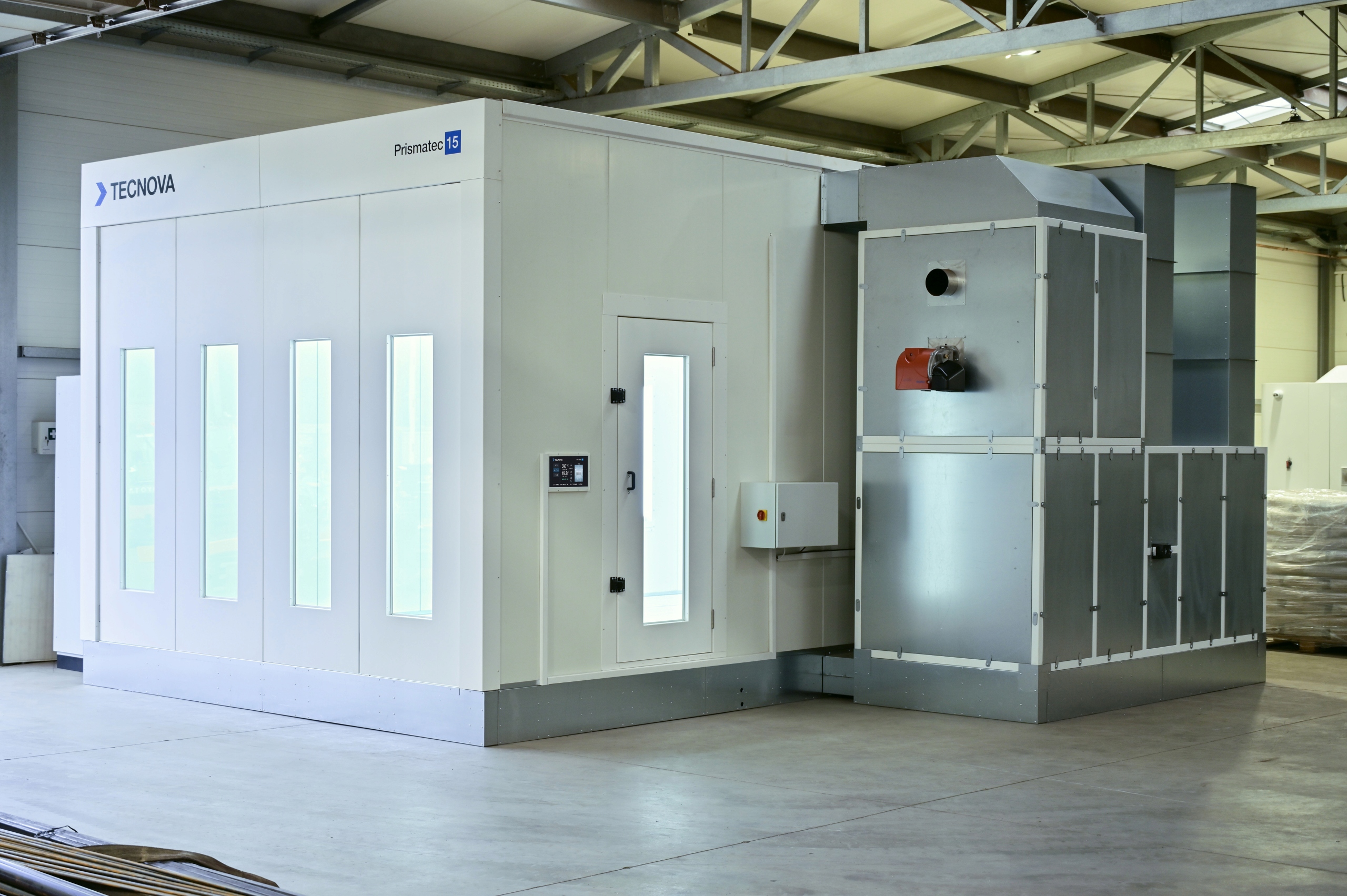

Inteligentna kabina lakiernicza TEC NOVA PRISMATEC 15

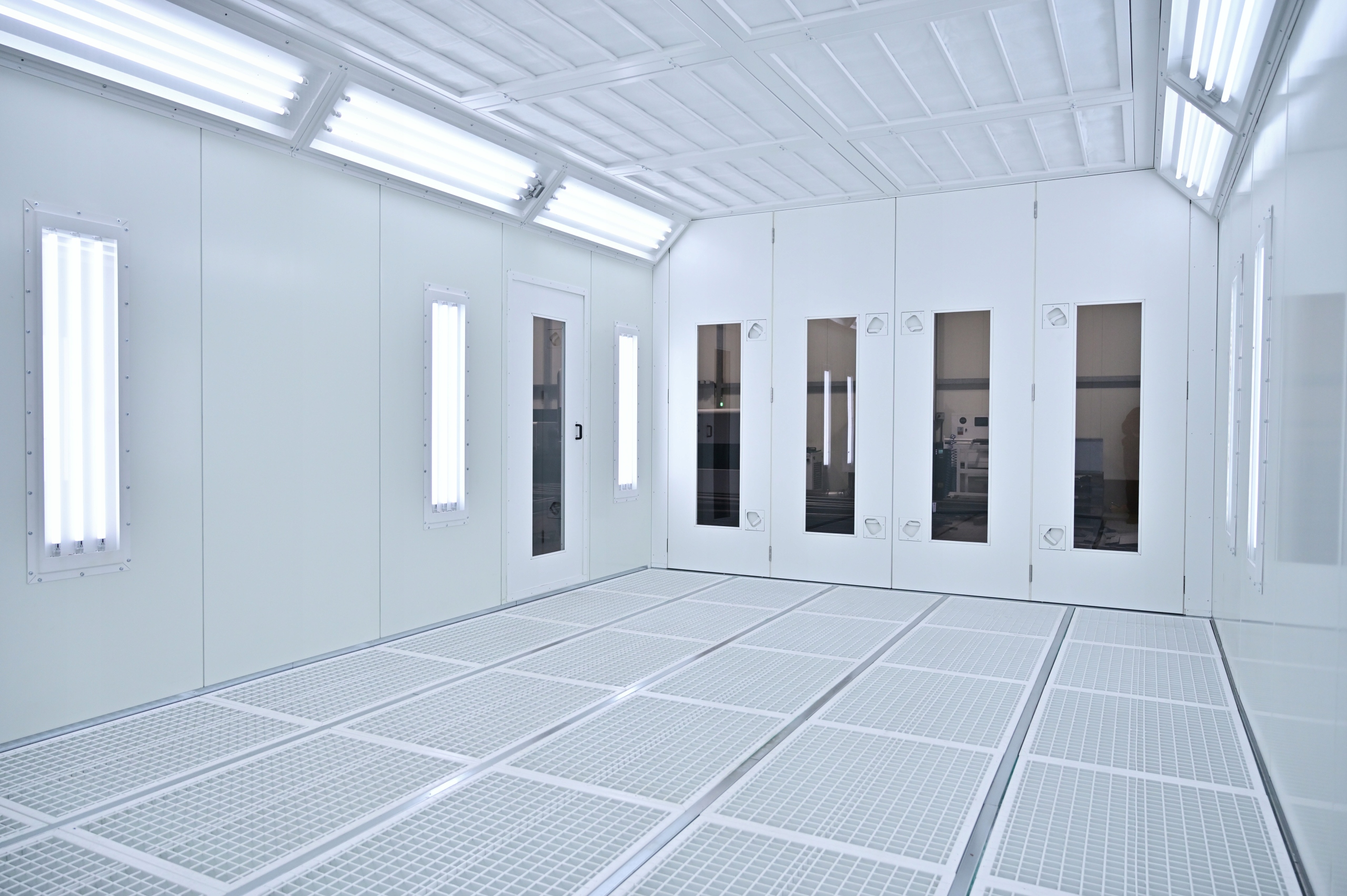

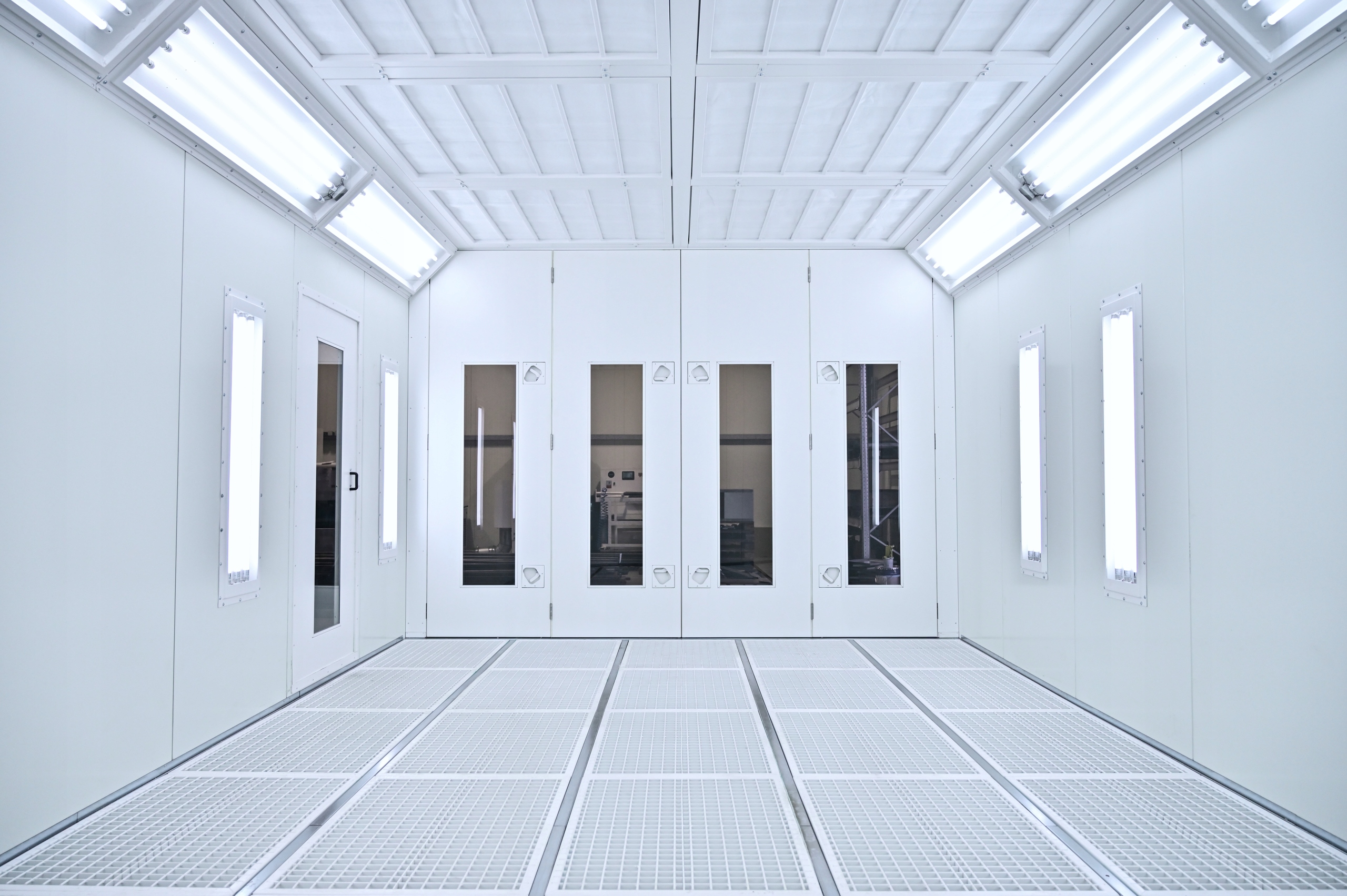

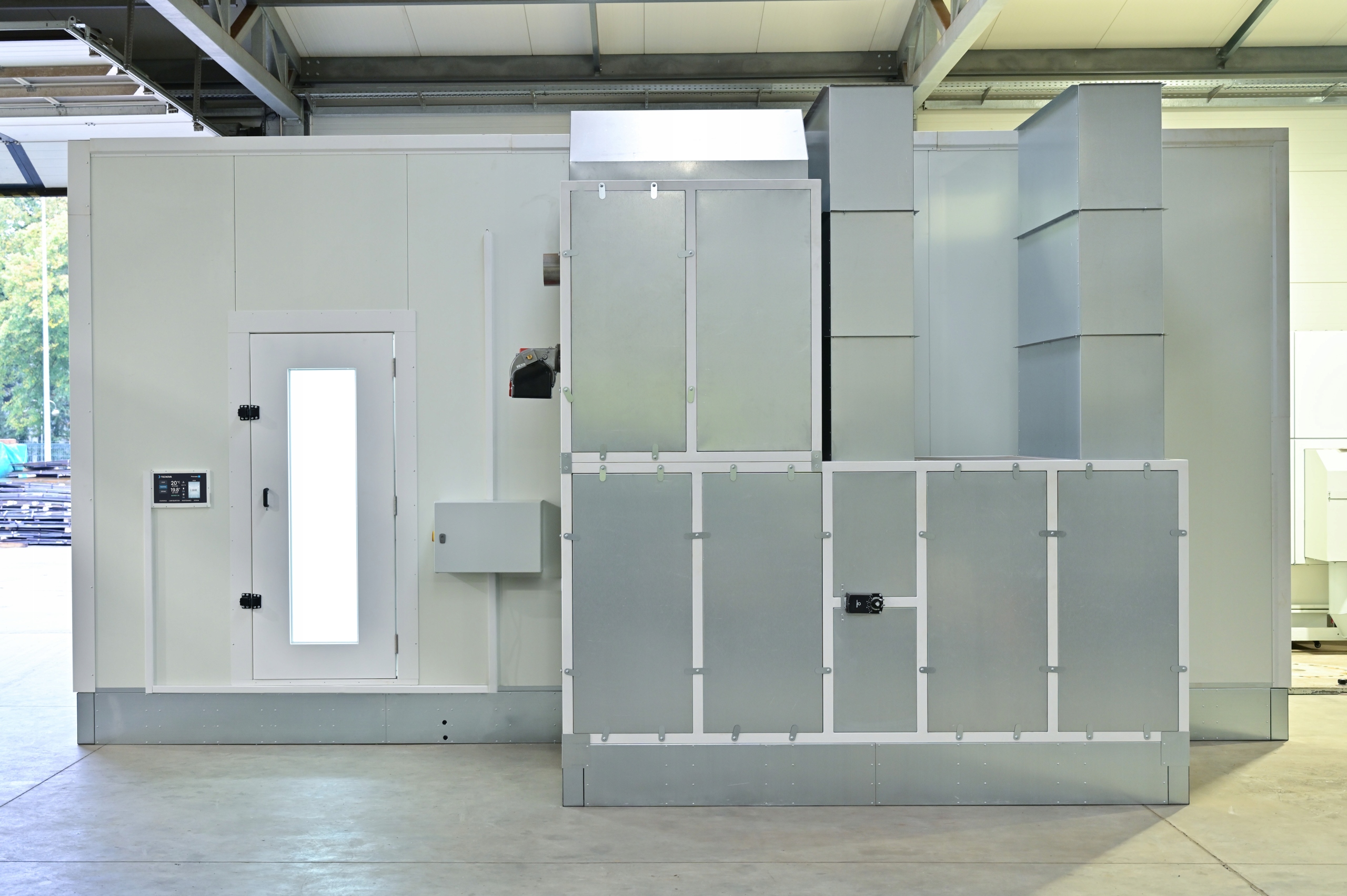

TEC NOVA PRISMATEC 15 to nowoczesna kabina lakiernicza zaprojektowana z myślą o zakładach przemysłowych i profesjonalnych warsztatach. Konstrukcja opiera się na panelach PIR oraz stalowej ramie z profili i blach ocynkowanych 1,5 mm, co zapewnia stabilność, izolację i długą żywotność całej struktury. Wnętrze uzupełnia aluminiowa stolarka oraz podłoga z platformą podniesioną o 330 mm, która gwarantuje optymalny przepływ powietrza i komfort pracy.

Kabina wyróżnia się szerokim prześwitem drzwiowym, który ułatwia wprowadzanie dużych elementów i bezpieczne manewrowanie pojazdami lub podzespołami (wysokość bramy 2800cm, szerokość 3450cm).

Szerokość wewnętrzna 3920 mm

Długość wewnętrzna 6920 mm

Wysokość wewnętrzna 2820 mm

System wentylacyjny tworzą dwa promieniowe wentylatory NICOTRA-GEBHARDT o łącznym przepływie od 25 000 do 35 000 m3/h, pracujące przy ciśnieniu statycznym 800-1000 Pa.

Zastosowane silniki o mocy od 7,5 do 11 kW utrzymują stabilne parametry nawiewu i wyciągu, co przekłada się na równomierne warunki lakierowania i przewidywalne zachowanie powłok.

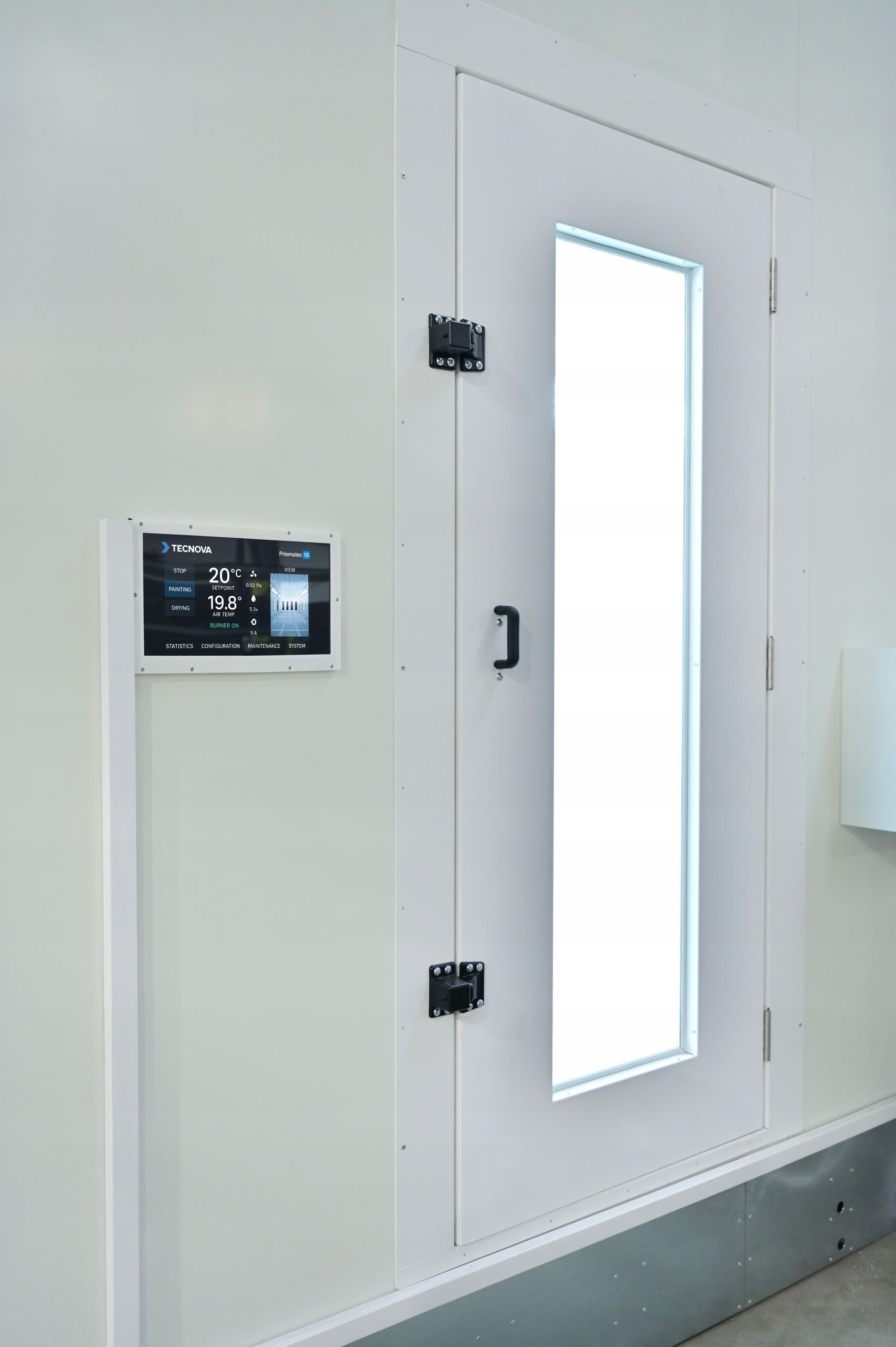

Sercem kabiny jest system sterowania AI-Edge z 14-calowym panelem operatorskim. Układ w czasie rzeczywistym monitoruje temperaturę, ciśnienie oraz przepływ powietrza, automatycznie korygując parametry pracy. Funkcjonalność obejmuje diagnostykę predykcyjną, rejestrowanie wszystkich danych procesowych i integrację z systemami zarządzania produkcją. Dzięki otwartej komunikacji (REST API, Modbus TCP, OPC UA) kabinę można bezproblemowo włączyć w struktury ERP, MES, QMS i SCADA. Tryb ECO Gun-Idle automatycznie ogranicza pobór energii w momentach, gdy operator nie pracuje pistoletem.

Opcjonalny system monitoringu termicznego oparty na kamerze na podczerwień pozwala analizować rozkład temperatur w komorze przy użyciu modeli AI. Rozpoznawanie obiektów i automatyczne tworzenie map cieplnych umożliwia precyzyjne dostosowanie profilu suszenia oraz dodatkowe oszczędności energii przy zachowaniu bezpieczeństwa.

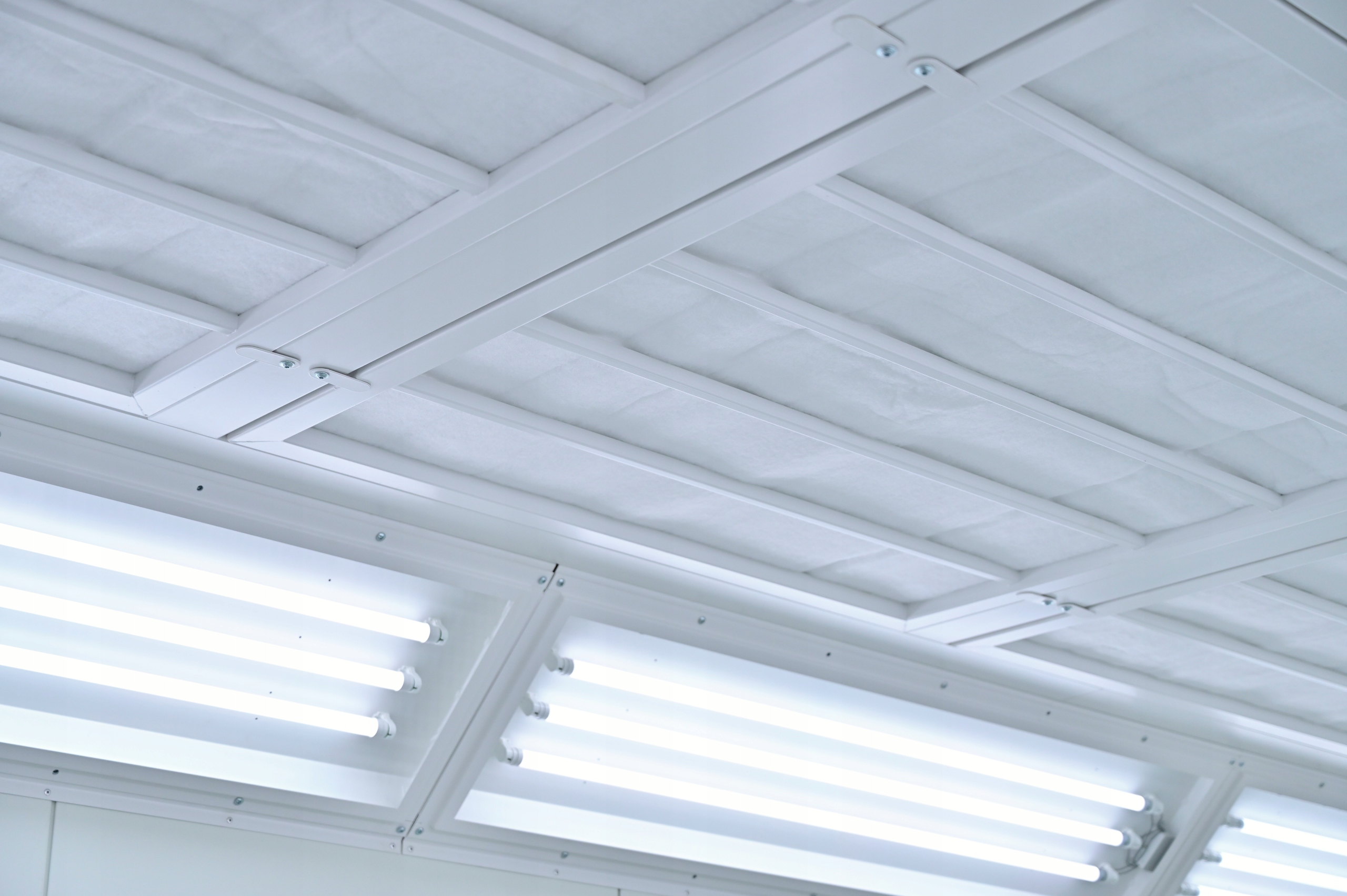

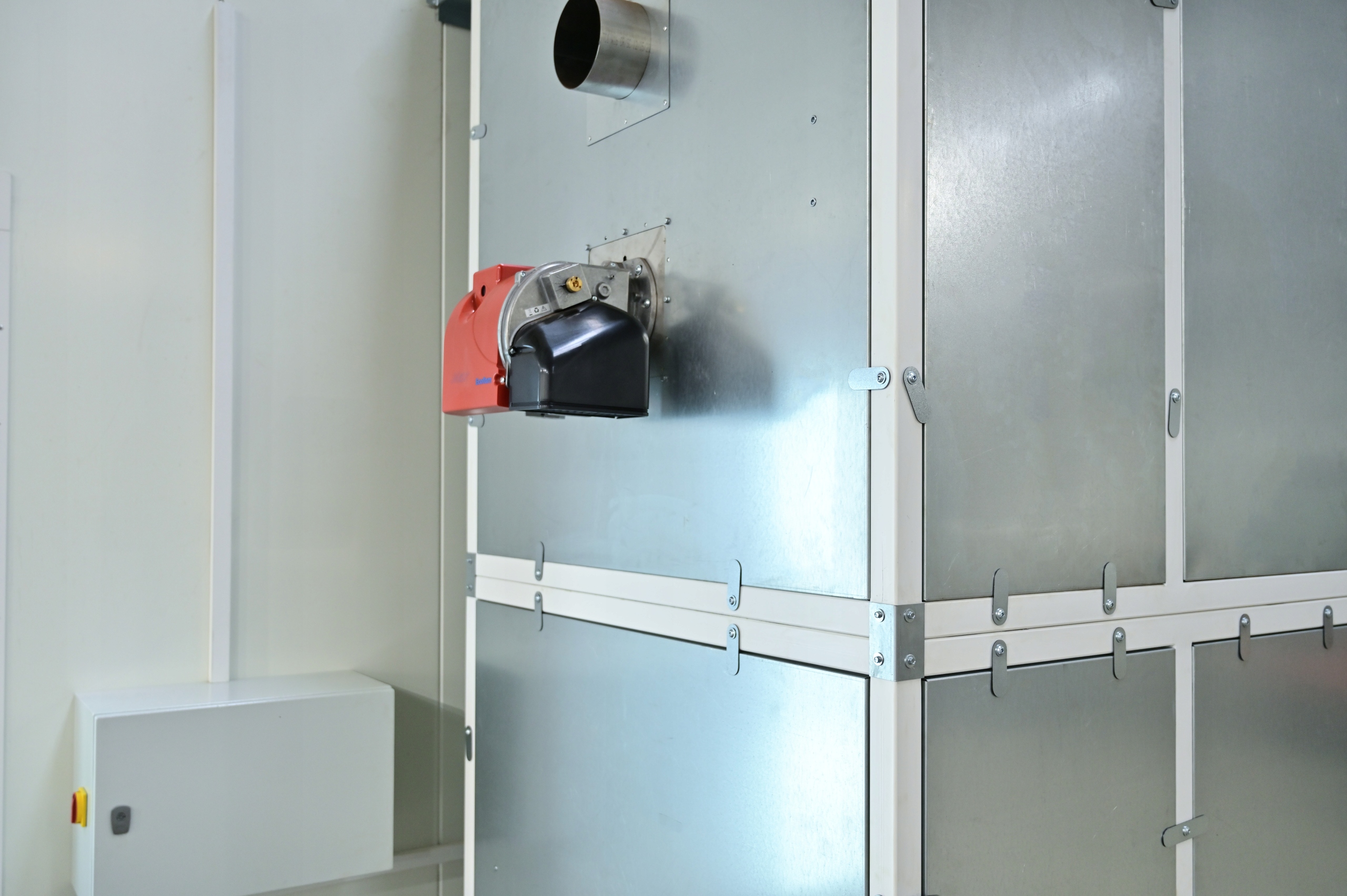

Oświetlenie kabiny stanowi programowalny system LED o barwie zbliżonej do światła dziennego, z regulacją współczynnika CRI oraz jasności. Oprawy umieszczone pod kątem 45° oraz w suficie eliminują strefy zacienione, ułatwiając kontrolę jakości nakładanych powłok. System grzewczy wykorzystuje wymiennik ciepła ze stali nierdzewnej (w wersji olejowej), a do wyboru dostępne są również warianty gazowe i elektryczne. Kabina osiąga temperaturę 60°C w czasie około 4–5 minut, a algorytmy zarządzania energią pozwalają ograniczyć zużycie nawet o 30%, szczególnie przy intensywnym cyklu pracy.

Wszystkie elementy konstrukcyjne – w tym system ukrytych zamków i gładkie powierzchnie – zaprojektowano z myślą o łatwym czyszczeniu i ograniczeniu ryzyka gromadzenia się pyłu.

Kabina jest przygotowana do pracy ciągłej i szybkiego serwisu.

Model PRISMATEC 15 jest częścią szerszej rodziny obejmującej również wersje 18 i 22 o wymiarach 7×4 m, a także linię LS22 i modele niestandardowe przewidziane do integracji z robotami, przenośnikami lub zaawansowanym sterowaniem wielostrefowym.

System oferuje bezpośrednią łączność z ERP, MES i QMS, umożliwia generowanie automatycznych raportów produkcyjnych, energetycznych i jakościowych oraz prezentuje wskaźniki OEE i KPI w czasie rzeczywistym. Obsługa zdalna, diagnostyka oraz wizualizacja danych dostępne są poprzez platformę TEC NOVA AI Cloud.

Kabina jest produkowana w Europie i spełnia wymagania Industry 4.0. Jakość wykonania potwierdzają certyfikaty EN 1090-1 oraz EN ISO 3834-3 wydane przez TÜV Thüringen Polska.

Dostępne wyposażenie dodatkowe obejmuje system monitoringu na podczerwień z analizą AI, rozszerzone funkcje analityczne, tryby dla lakierów wodnych, automatyczne oszczędzanie energii, integrację z robotami lub przenośnikami oraz sterowanie wielostrefowe dostępne w modelach niestandardowych.
