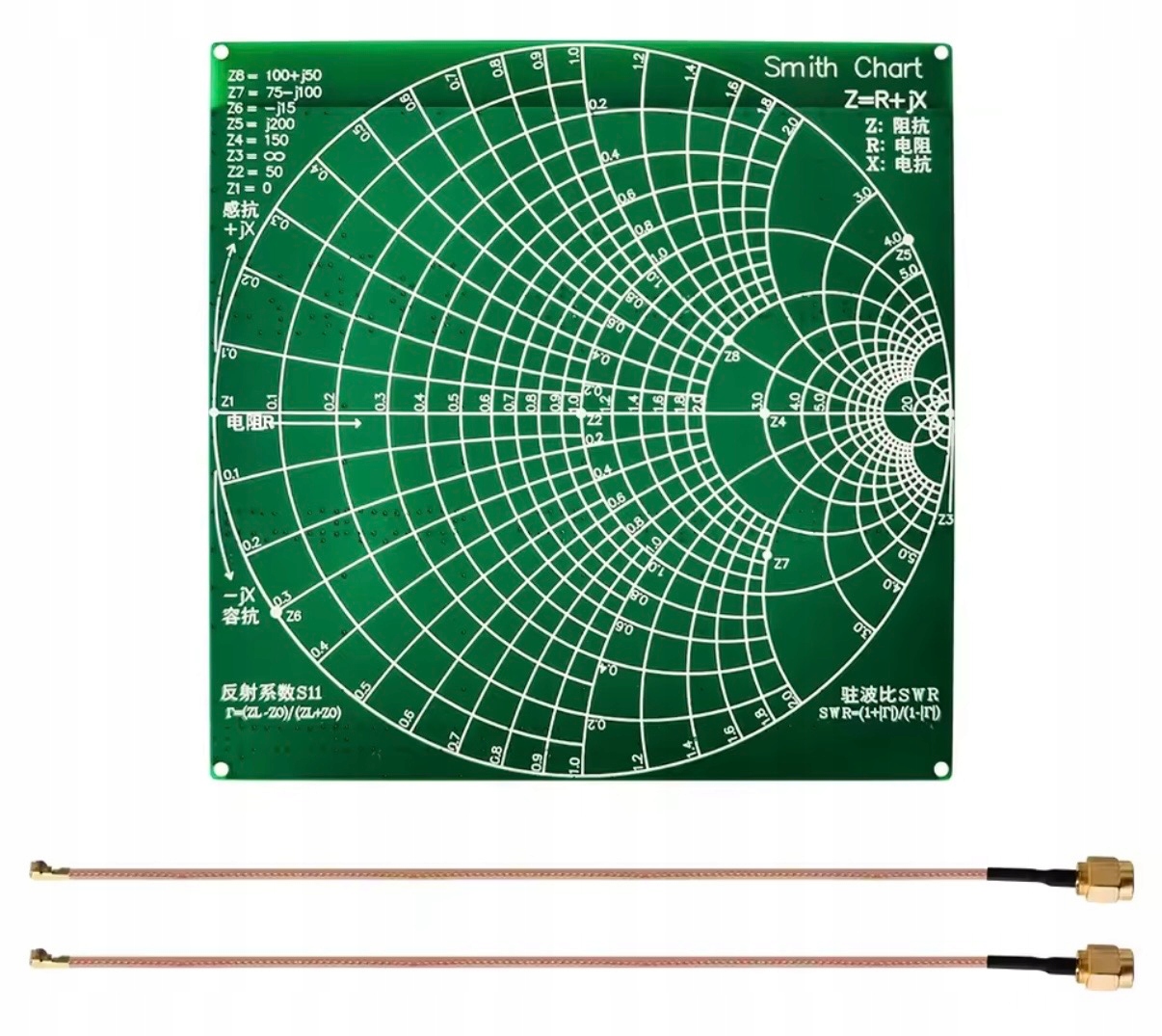

Płytka testowa RF Demo Kit do nanoVNA - 18 pól pomiarowych + 2 kable SMA

Płytka testowa RF Demo Kit – do NanoVNA i innych analizatorów VNA

Płytka testowa przeznaczona do nauki i praktycznego testowania pracy analizatorów wektorowych VNA (np. NanoVNA, NanoVNA-F, SAA2, MiniVNA itp.). Zawiera 18 pól testowych, które umożliwiają wykonywanie realnych pomiarów i ćwiczeń z zakresu RF.

Pozwala przećwiczyć m.in.:

✔ pomiary filtrów,

✔ tłumiki,

✔ obwody rezonansowe,

✔ elementy SMD,

✔ pomiar Short / Open / Load / Thru,

✔ wpływ różnych elementów na wykres Smitha.

Idealna do nauki, laboratoriów, warsztatów i diagnostyki układów RF.

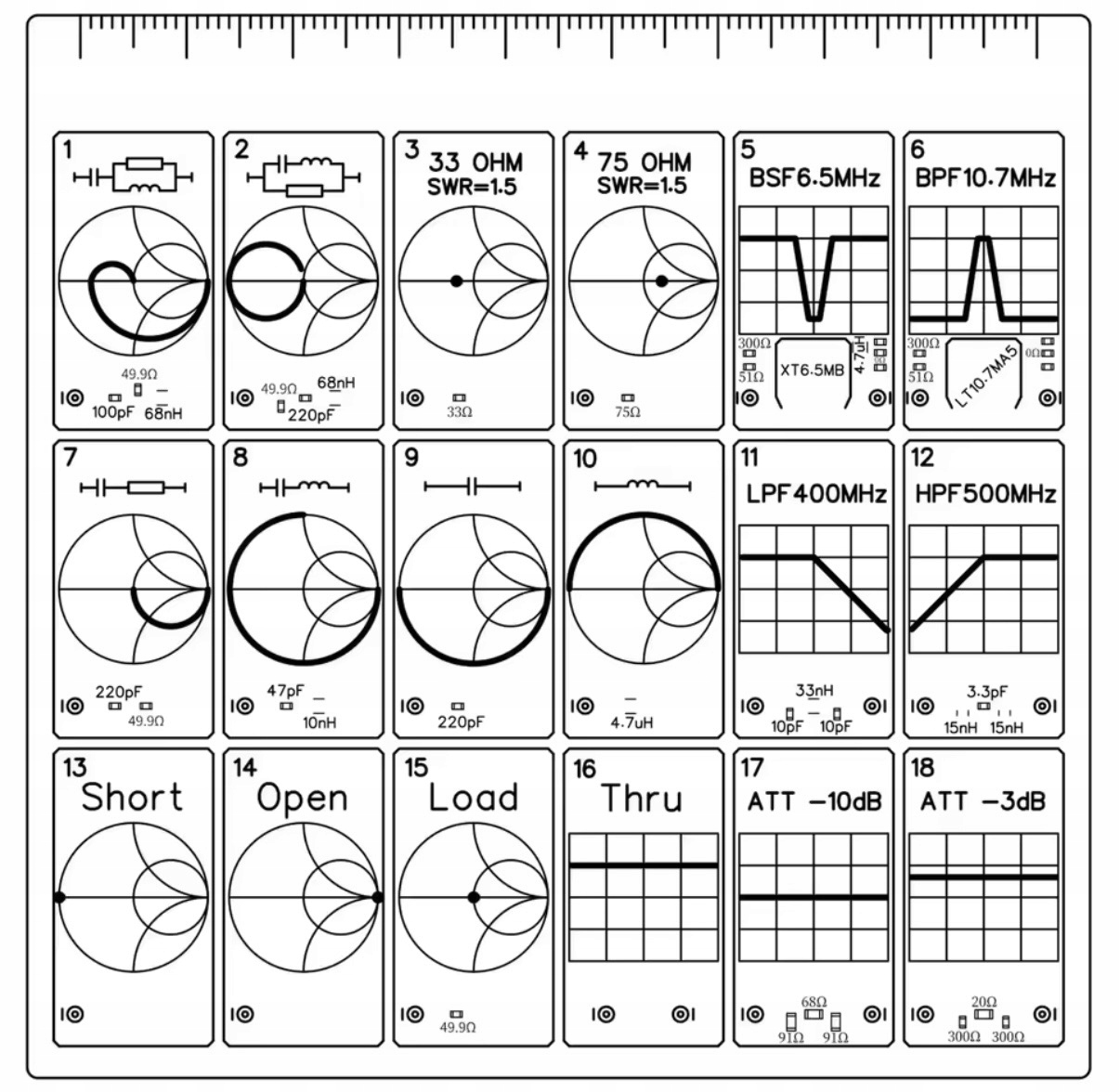

Zawarte pola testowe na PCB

Płytka zawiera m.in.:

• 33 Ω, 50 Ω, 75 Ω

• Cewki, kondensatory, obwody LC

• LPF 400 MHz

• HPF 500 MHz

• Tłumik −10 dB

• Thru

• Short / Open / Load

Każde pole ma naniesiony czytelny opis oraz okno pomiarowe.

SPECYFIKACJA

• Typ: płytka testowa do analizatorów VNA

• Kompatybilność: NanoVNA, NanoVNA-F, SAA2, MiniVNA, PocketVNA

• Ilość pól pomiarowych: 18

• Materiał: PCB FR4

• Złącza: pad do klipsów testowych, złącza SMA na kablach

• W zestawie: 2 kable SMA-M

• Wymiary płytki: ok. 10 × 10 cm

• Stan: nowy

Zastosowanie

• nauka obsługi NanoVNA,

• symulacja rzeczywistych obwodów RF,

• testowanie filtrów, tłumików, dopasowania,

• edukacja akademicka,

• laboratoria i zajęcia z wysokich częstotliwości.

Zawartość zestawu

• 1 × płytka testowa RF Demo Kit

• 2 × przewody SMA–SMA (kable do podłączenia z NanoVNA)

• Oznaczenia pól testowych na PCB
