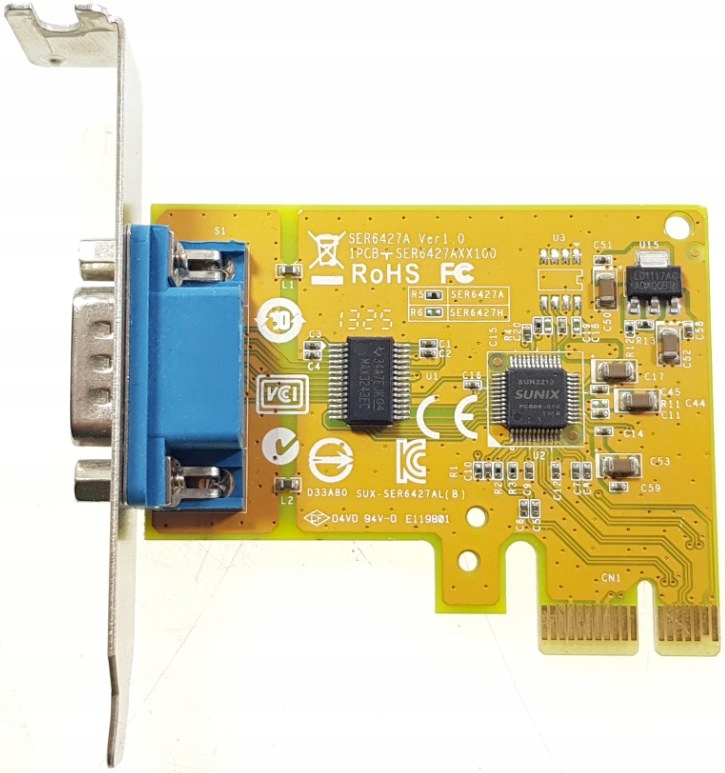

Kontroler COM RS-232 na PCIe x1 SUNIX SUN2212, SER6427 NISKI PROFIL

SPECYFIKACJA SZCZEGÓŁOWA:

Podstawowe:

• Interfejs: RS-232
• Kontroler: SUNIX SUN2212 (16C950 UART Compatible)
• Linia: PCI Express Spec 2.0, Single-Lane (x1)
• NISKI PROFIL
• IRQ & IO: Przydzielane przez system
• Ilość portów: 1-port
• FIFO: 128byte sprzętowe
• Sygnał: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
• Szybkość transmisji: 50bps ~ 115.2Kbps
• Stop bit 1, 1.5, 2
• Parytet Parzysty, nieparzysty, brak, znak, spacja
• Flow Control None, Xon/Xoff, RTS/CTS
• Protection ±15KV ESD protection for each signal Human Body Model (HBM), ±15KV IEC1000-4-2 Air Gap Discharge
• PCB Connector DB9 Male
• Wsparcie sterowników:
• Windows Client XP / Vista / 7 / 8.x / 10 (X86/X64) / 11
• Windows Server 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64)
• Windows Embedded XP Embedded / POSReady 2009 / POSReady / Embedded System 2009
• Linux Linux 2.x / 3.x / 4.x / 5.x
• DOS DOS
• *UNIX FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris
• *IBM OS/2 WARP 3/WARP 4 "*" marked as a project supported operating system.
• Kompatybilny z:
• Hardware CE, FCC, VCCI, BSMI
• Software Microsoft WHQL Windows, Windows Client: XP / Vista / 7 / 8.x / 10 (X86/X64) / 11, Windows Server: 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64)

Optymalne warunki pracy:

• Zakres temperatur: 0 to 60°C (32 to 140°F)
• Zakres wilgotności: 5 to 95% RH
• Zakres temperatur magazynowania: -20 to 85°C (-4 to 185°F)

Wymiary:

• PCB wymiary: 65 x 52 mm
• Śledź: Standard 121 mm
• Miejsca na śledź: 1

Kontroler portu COM (RS-232) oraz osadzony na niskim profilu montażowym, pozwala na rozszerzenie dostępnych w komputerze złącz o port szeregowy. Będzie to idealne rozwiązanie w miejscach gdzie wciąż znajdują się sprzęty wymagające połączenia szeregowego.

Płytka posiada złącze PCI-e x1, co sprawia, że użytkownik dostaje możliwość podłączenia go do gniazd PCI-e x1, x2, x4, x8 oraz x16, czyniąc z niego bardzo uniwersalny komponent, który może znaleźć miejsce w niemalże każdym zestawie komputerowym. Kontrolerem odpowiedzialnym za poprawną pracę całego układu jest Sunix SUN2212.

Główne informacje o kontrolerze:

• Rozszerza jeden niezależny port szeregowy RS-232 o prędkości komunikacji do 115,2 Kb / s.
• Z wysoce niezawodnym rodzimym kontrolerem SUNIX SUN2212 PCI Express 16C950 UART.
• Zaprojektowany, aby spełnić specyfikację PCI Express Base Revision 2.0.
• Obsługuje klucze złącza PCI Express Bus x1, x2, x4, x8, x16 (linia).
• Sprzętowa automatyczna kontrola przepływu na chipie, aby zagwarantować brak utraty danych.
• Wbudowana ochrona ESD ± 15KV dla wszystkich sygnałów szeregowych spełnia normę IEC1000-4-2.
• Plug-n-Play, adres I / O i IRQ przypisane przez BIOS.
• Posiada certyfikaty CE, FCC, RoHS i Microsoft WHQL.
• Obsługuje Microsoft Windows, Linux i DOS.
• Niski Profil.

Zdjęcia zamieszczone na aukcji mają charakter poglądowy.
